【国家标准(GB)】 致密定形耐火制品 体积密度、显气孔率和真气孔率试验方法

GB/T 2997—2000

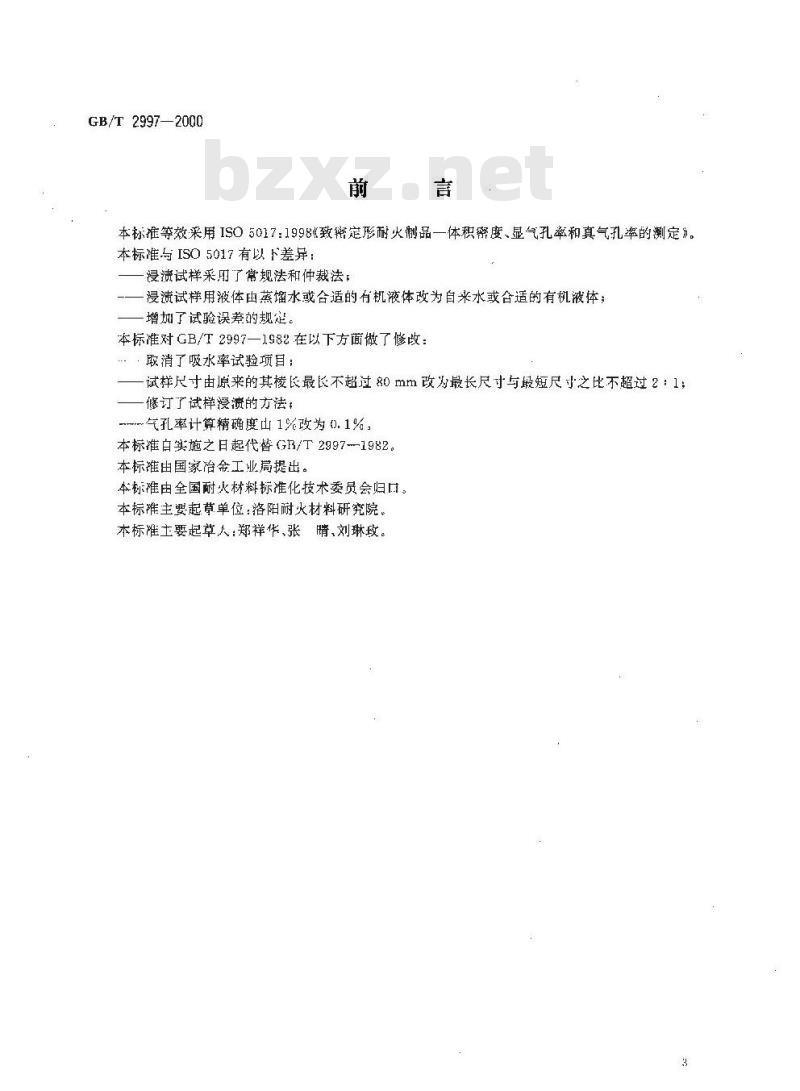

本标推等效采用ISO5017：1998《致密定形耐火制品一体积密度、显气孔率和真气孔率的测定》。本标准与ISO5017有以下差异：
浸溃试样采用了常规法和仲裁法；浸渍试样用液体由蒸馏水或合适的有机液体改为自米水或含适的有机液体增加了试验误差的规定。
本标准对GB/T2997—1982在以下方面做了修：取消了吸水率试验项目：
试样尺寸由原来的其棱长最长不超过80mm改为最长尺寸与最短尺寸之比不超过2：1；修订了试样漫溃的方法：
气孔率计算精确度山1%改为0.1%本标准白实施之日起代替GB/T 29971982。本标准由国家冶金工业局提出。本标由全国耐火材料标准化技术委员会归口。本标准主要起草单位：洛阳耐火材料研究院。本标雁土要起草人：郑祥华、张晴、刘琳玫。GB/T 2997—2000

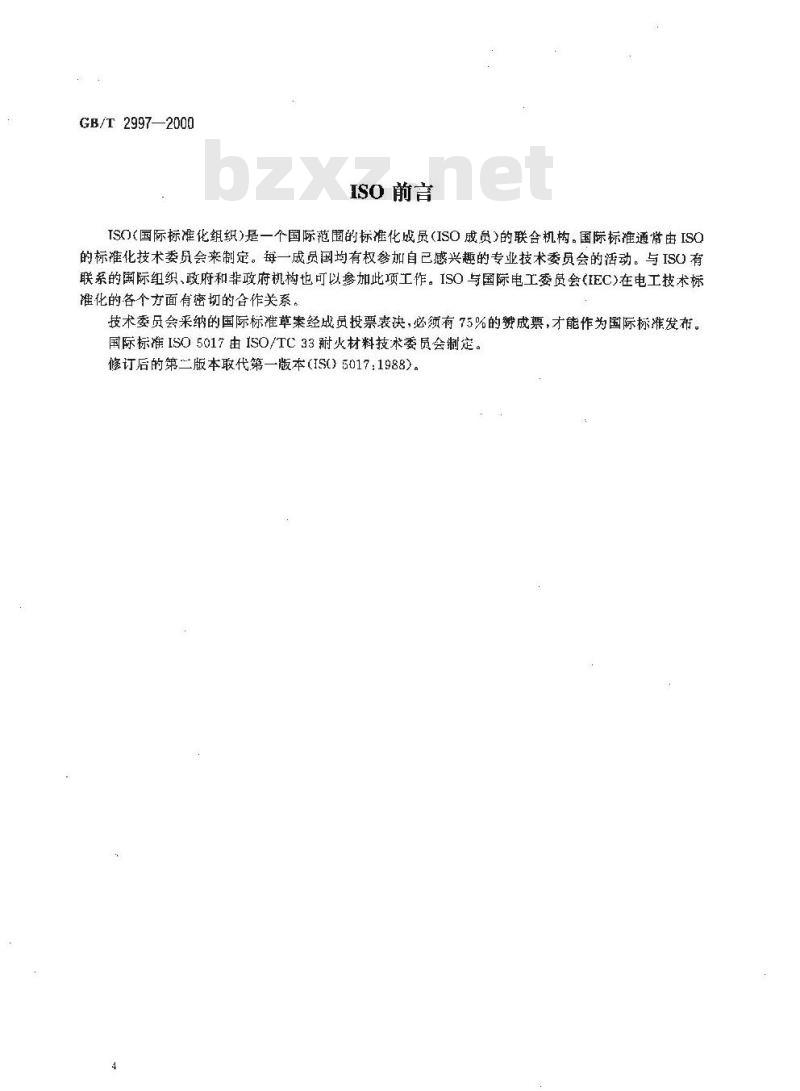

ISO前言
TSO(国际标准化组织)是一个国际范围的标准化成员（ISO成员）的联合机构。国际标准通常由ISO的标准化技术委员会来制定。每一成员国均有权参加自已感兴趣的专业技术委员会的活动。与ISO有联系的国际组织、政府和非政府机构也可以参加此项工作。ISO与国际电工委员会(EC)在电工技术标准化的各个方面有密切的合作关系。技术委员会采纳的国际标准草案经成员投票表决，必须有75%的赞成票，才能作为国际标准发布。国际标准ISO5017由ISO/TC33附火材料技术委员会制定。修订后的第二版本取代第一版本（IS0）5017：1988)。1范围

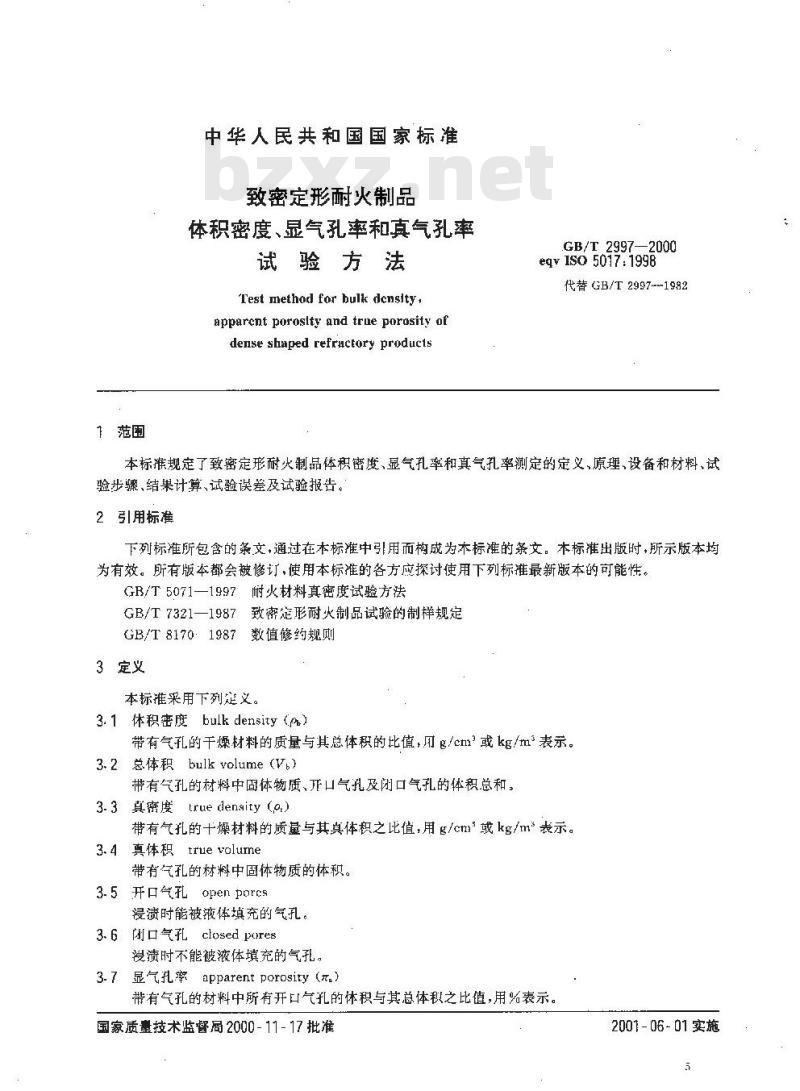

中华人民共和国国家标准
致密定形耐火制品
体积密度、显气孔率和真气孔率试验方法
Test method for bulk dcnsity,apparcnt poroslty and true porosity ofdense shaped refractory produc1s.GB/T 2997—2000bZxz.net
eqvISo5017.1998
代替 GB/T 2997-1982
本标准规定了致密定形耐火制品体积密度、显气孔率和真气孔率测定的定义，原理，设备和材料、试验步骤、结果计算、试验误差及试验报告。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。木标准出版时，所示版本均为有效。所有版本都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T5071—1997耐火材料真密度试验方法GB/T7321—1987致密定形耐火制品试验的制样规定GB/T81701987数值修约规则
3定义
本标准采用下列定义。
3.1休积密度bulk density（pr）带有气孔的干燥材料的质量与其总体积的比值,用g/cn’或kg/m表示。3.2 总体积 bulk volume (V,)
带有气孔的材料中固体物质、π口气孔及闭口气孔的体积总和。3-3真密度true density（o）
带有气孔的十燥材料的质量与其真体积之比值，用g/cm或kg/m\表示。3.4
真体积true volume
带有气孔的材料中固体物质的体积。3.5开口气孔 open porcs
浸渍时能被液体填充的气孔。
阅气孔closed pores
浸渍时不能被液体填充的气孔。3-7
显气孔率apparent porosity (π.)带有气孔的材料中所有开日气孔的体积与其总体秘之比值，用%表示。国家质量技术监督局2000-11-17批准2001-06-01实施

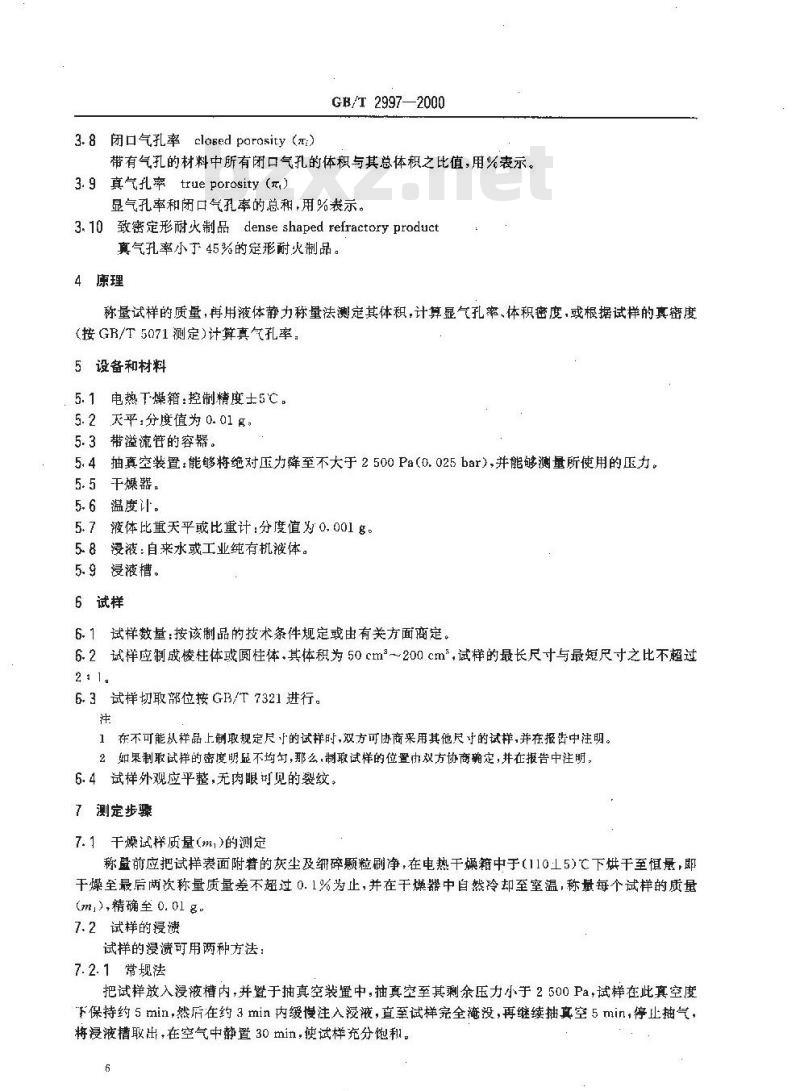

3.8闭口气孔率eloged parasity（）GB/T 29972000
带有气孔的材料中所有闭口气孔的体积与其总体积之比值，用%表示。3.9 真气孔率true porosity (元,）显气孔率和闭口气孔率的总和，用%表示。3.10致密定形耐火制品denseshapedrefractoryproduct真气孔率小丁45%的定形耐火制品。4康理
称量试样的质量，再用液体静力称量法测定其体积，计算显气孔率、体积密度，或根据试样的真密度(按GR/T5071测定)计算真气孔率，5设备和材料
5.1电热T燥箱：控制精度士6℃。5.2天平：分度值为0.01，
5.3带溢流管的容。
5.4抽真空装置：能够将绝对压力降至不大于2500Pa(0.025bar),并能够测量所使用的压力。5.5干燥器。
5.6温度计。
5.7液体比重天平或比重计：分度值为0.001g。5 8漫液：自来水或工业纯有机体。5.9浸液槽。
6试样
6.1试样数量：按该制品的技术条件规定或由有关方面商定。6.2试样应制成棱柱体或圆柱体，其体积为50cm2～200 cm，试样的最长尺寸与最短尺寸之比不超过2:1.
6.3试样切取部位按GB3/T7321进行。注
1在不可能从样品上制取规定尺下的试样时，双方可协商采用其他尺计的试样，并在报皆中注明。2如果制取试详的密度明显不均句,那么,制取试样的位置办双方协商确定，并在报告中注明。6.4试样外观应平整，无肉眼可见的裂纹。7测定步骤
7.1干燥试样质量(m)的测定
称盒前应把试样表面附着的灰尘及细碎粒刷净，在电热干燥箱中于110工5)℃下烘干至恒量，邸干燥至最后两次称量质量差不超过0.1%为止，并在干燥器中自然冷却至室温，称量每个试样的质量(ml),精确至0.01g
7.2试样的摄渍
试样的浸渍可用两种方法：
7.2.1常规法
把试样放入浸液槽内，并置于抽真空装蛋中，抽真空至其剩余压力小于2500Pa，试样在此真空度下保持约5min，然后在约3min内缓慢注入漫液，直至试样完全掩没，再继续抽真空5min，停止抽气，将浸液槽取出，在空气中静30min，使试样充分租。6

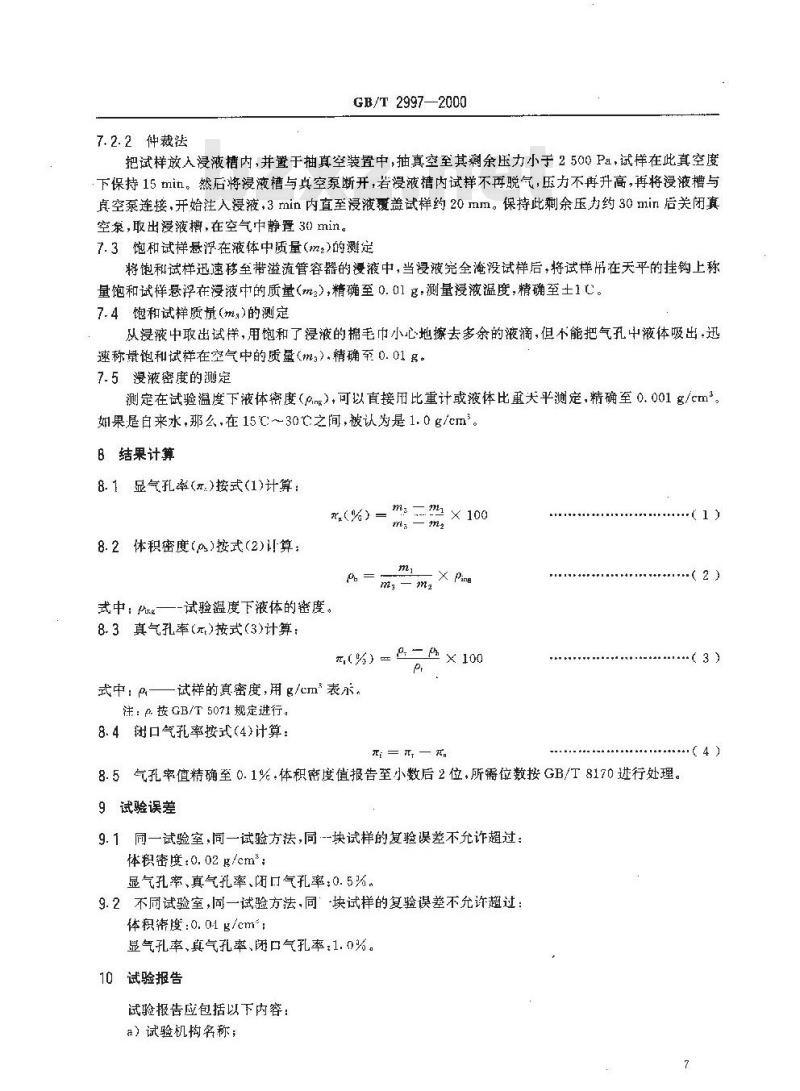

7.2.2仲裁法
GB/T 2997—2000
把试样放人浸液槽内，并置于抽真空装置中，抽真空至其剩余压力小于2500Pa，试样在此真空度下保持15mit。然后将漫液槽与真空泵断开，若浸液槽内试样不再脱气，压力不再升高，再将浸液槽与真空泵连接，开始注入浸液，3min内直至浸液覆盖试样约20mm。保持此剩余压力约30min后关闭真空泵,取出浸液撤,在空气中静置 30 min。7.3饱和试样悬浮在液体中质量（m2)的测定将饱和试样迅速移至带溢流管容器的漫液中，当没液完全淹没试样后，将试样吊在天平的挂钩上称量饱和试样悬浮在浸液中的质量（m2），精确至0.01多：测量浸液温度，精确至土1C。7.4饱和试样质量(m.)的测定
从浸液中取出试样，用饱和了漫液的棉毛巾小心地擦去多余的液滴，但不能把气孔中液体吸出，迅速称量饱和试样在空气中的质量（m）.精确至0.01g。7.5浸液密度的测定
测定在试验温度下液体密度（0mg），可以直接用比重计或液体比重大平测定，精确至0.001多/cm2。如果是白来水，那么，在15℃～30℃之间，被认为是1.0g/cm。B结果计算
8. 1 显气孔率(元,)按式(1)计算：x(%)=m三型×100
8.2体积密度（）按式（2)计算：mi
X Pina
m, —m2
式中：陆e—-试验温度下液体的密度。8.3真气孔率（元）按式（3)计算：(%)=×100
式中：0—试样的真密度，用g/cm表乐注：A.按GB/T 5071规定进行。
8.4闭口气孔率接式（4)计算：
元e — T —
8.5气孔率值精确至0.1%.体积密度值报告至小数后2位，所需位数按GB/T8170进行处理。9试验误差
9.1同一试验室，同一试验方法，同-块试样的复验误差不允诈超过：体积密度：0.02g/cm；
显气孔率、真气孔率、闭口气孔率:0.5。9.2不同试验室，同一试验方法，同块试样的复验误差不允许趋过：体积案度:0. 01 g/cm;
显气孔率、真气孔率、闭口气孔率：1.0%。10试验报告
试验报告应包括以下内容：
a）试验机构名称；
b）委托单位名称
c）执行标准；
d）试样名称及编号：
GB/T 2997---2000
e）如果试样尺寸及取样部位与标准不同或者由双方协商确定，则需报告试样尺寸及取样部位；f）试验结果的单值及平均值；
多）试验所使用浸液的名称：
h）试验人员；
i) 试验日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
