【航空工业行业标准(HB)】 ＳＹＴ－１丙烯酸酯胶粘剂

中华人民共和国航空航天工业部航空工业标准
HB5444-90
SYT一1丙烯酸酯胶粘剂
1990—09-18发布
中华人民共和国航空航天工业部1990—12—01实施

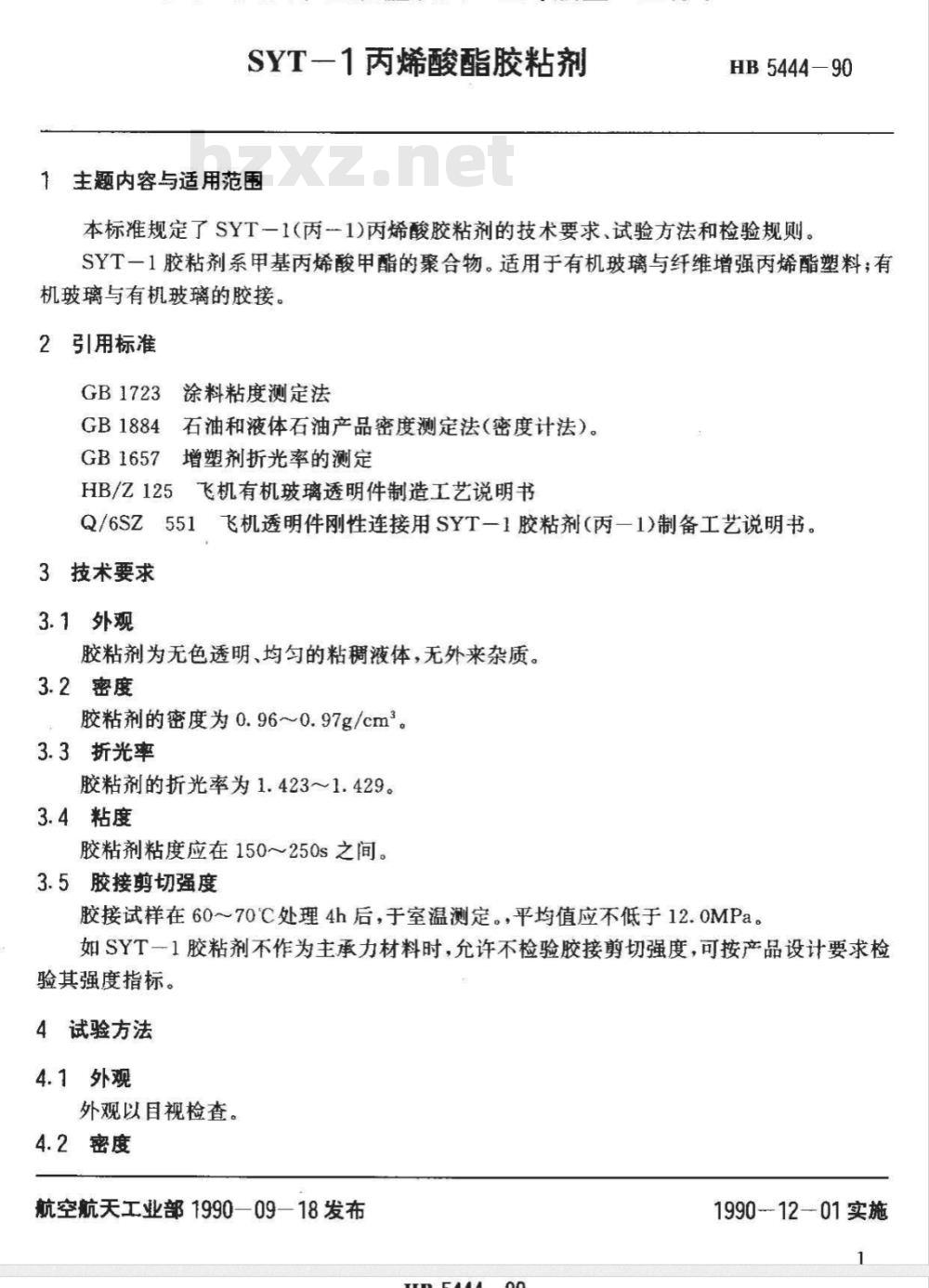

SYT-1丙烯酸酯胶粘剂
1主题内容与适用范围
HB5444-90
本标准规定了SYT一1（丙-1)丙烯酸胶粘剂的技术要求、试验方法和检验规则。SYT一1胶粘剂系甲基丙烯酸甲酯的聚合物。适用于有机玻璃与纤维增强丙烯酯塑料；有机玻璃与有机玻璃的胶接。
2引用标准
GB1723
GB1884
GB1657
HB/Z125
涂料粘度测定法
石油和液体石油产品密度测定法(密度计法）。增塑剂折光率的测定
飞机有机玻璃透明件制造工艺说明书Q/6SZ551飞机透明件刚性连接用SYT一1胶粘剂（丙一1)制备工艺说明书。技术要求
3.1外观
胶粘剂为无色透明、均匀的粘稠液体，无外来杂质。3.2密度
胶粘剂的密度为0.96~0.97g/cm。3.3折光率
胶粘剂的折光率为1.4231.429。3.4粘度
胶粘剂粘度应在150~250s之间。3.5胶接剪切强度
胶接试样在6070℃处理4h后，干室温测定。，平均值应不低于12.0MPa如SYT一1胶粘剂不作为主承力材料时，允许不检验胶接剪切强度，可按产品设计要求检验其强度指标。
4试验方法
4.1外观
外观以目视检查。
4.2密度
航空航天工业部1990-09-18发布1990-12-01实施

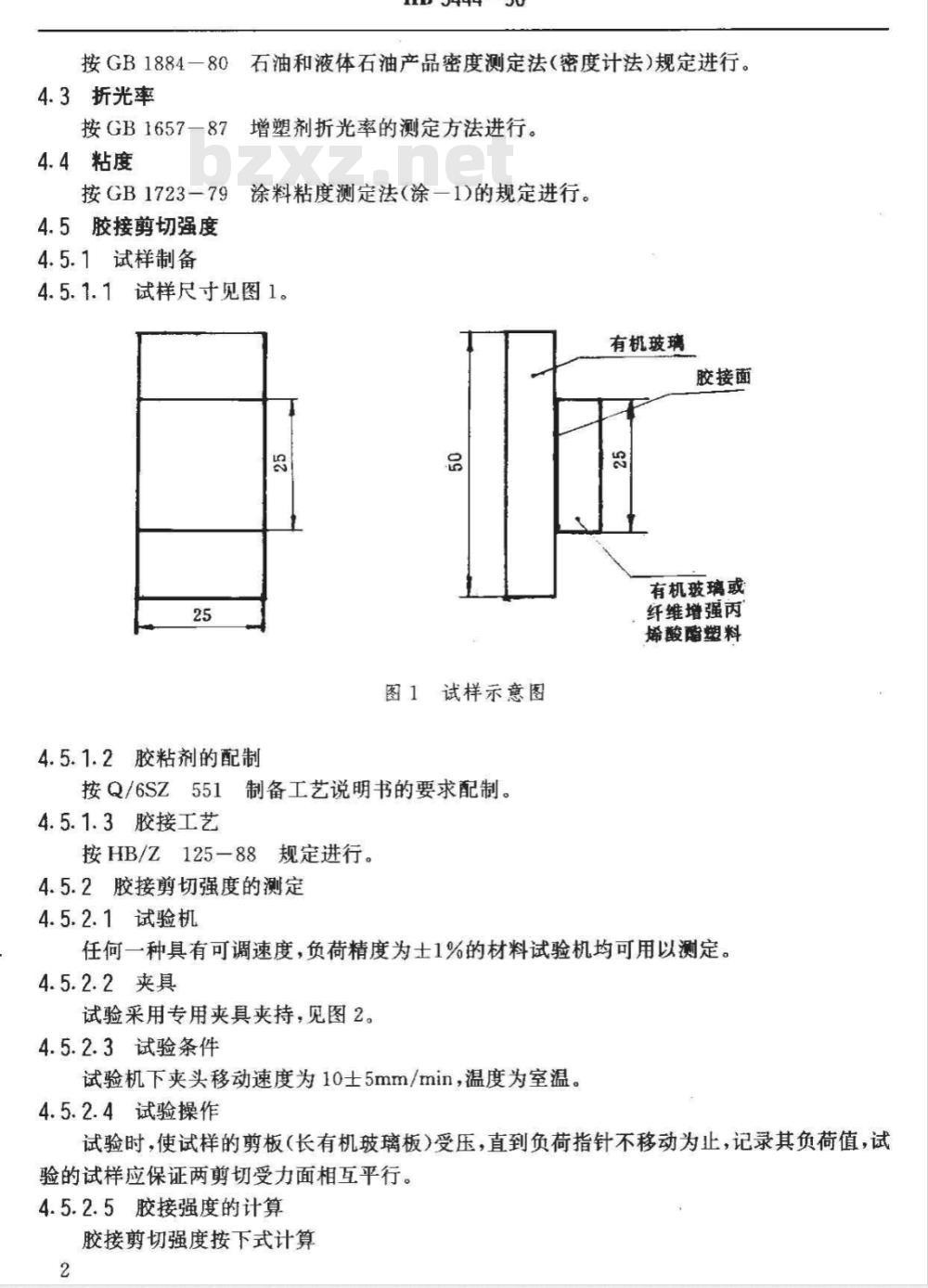

按GB1884—80
4.3折光率
按GB1657-87
4.4粘度
按GB1723-79
4.5胶接剪切强度
4.5.1试样制备
石油和液体石油产品密度测定法（密度计法）规定进行增塑剂折光率的测定方法进行。涂料粘度测定法(涂一1)的规定进行。4.5.1.1试样尺寸见图1。
有机玻璃
胶接面
4.5.1.2胶粘剂的配制
图1试样示意图
按Q/6SZ551制备工艺说明书的要求配制。4.5.1.3胶接工艺
按HB/Z125-88规定进行。
4.5.2胶接剪切强度的测定
4.5.2.1试验机
有机玻璃或
纤维增强丙
烯酸酯塑料
任何一种具有可调速度，负荷精度为士1%的材料试验机均可用以测定。4.5.2.2夹具
试验采用专用夹具夹持，见图2。4.5.2.3试验条件
试验机下夹头移动速度为10士5mm/min，温度为室温。4.5.2.4试验操作
试验时，使试样的剪板（长有机玻璃板）受压，直到负荷指针不移动为止，记录其负荷值，试验的试样应保证两剪切受力面相互平行。4.5.2.5胶接强度的计算
胶接剪切强度按下式计算

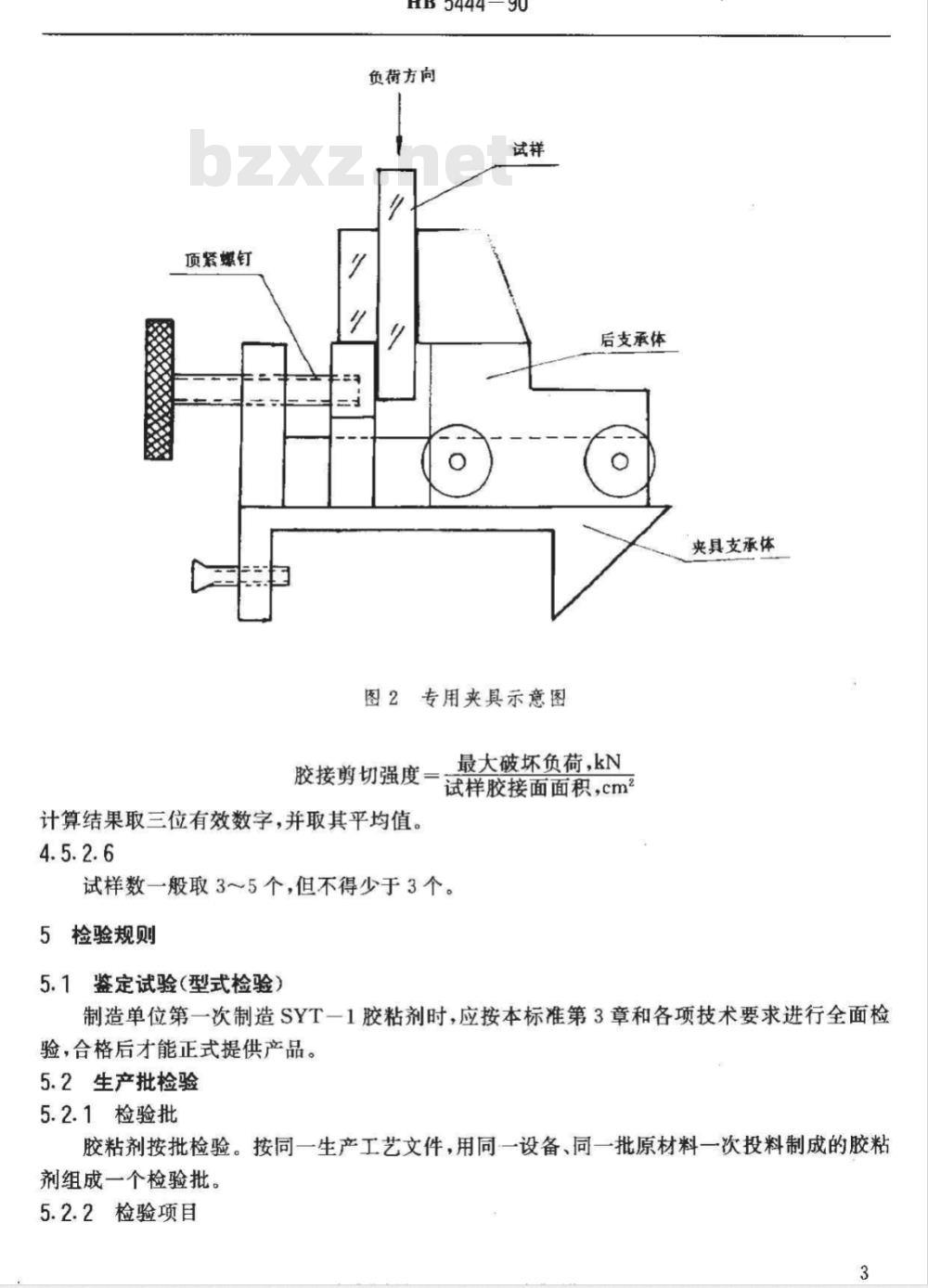

顶紧螺钉
HB5444-
负荷方向
图2专用夹具示意图
胶接剪切强度：
计算结果取三位有效数字，并取其平均值。4.5.2.6
后支承体
最大破坏负荷，kN
试样胶接面面积，cm
试样数一般取3～5个，但不得少于3个。5检验规则
5.1鉴定试验（型式检验）
夹具支承体www.bzxz.net
制造单位第一次制造SYT一1胶粘剂时，应按本标准第3章和各项技术要求进行全面检验，合格后才能正式提供产品。5.2生产批检验
5.2.1检验批
胶粘剂按批检验。按同一生产工艺文件，用同一设备、同一批原材料一次投料制成的胶粘剂组成一个检验批。
5.2.2检验项目

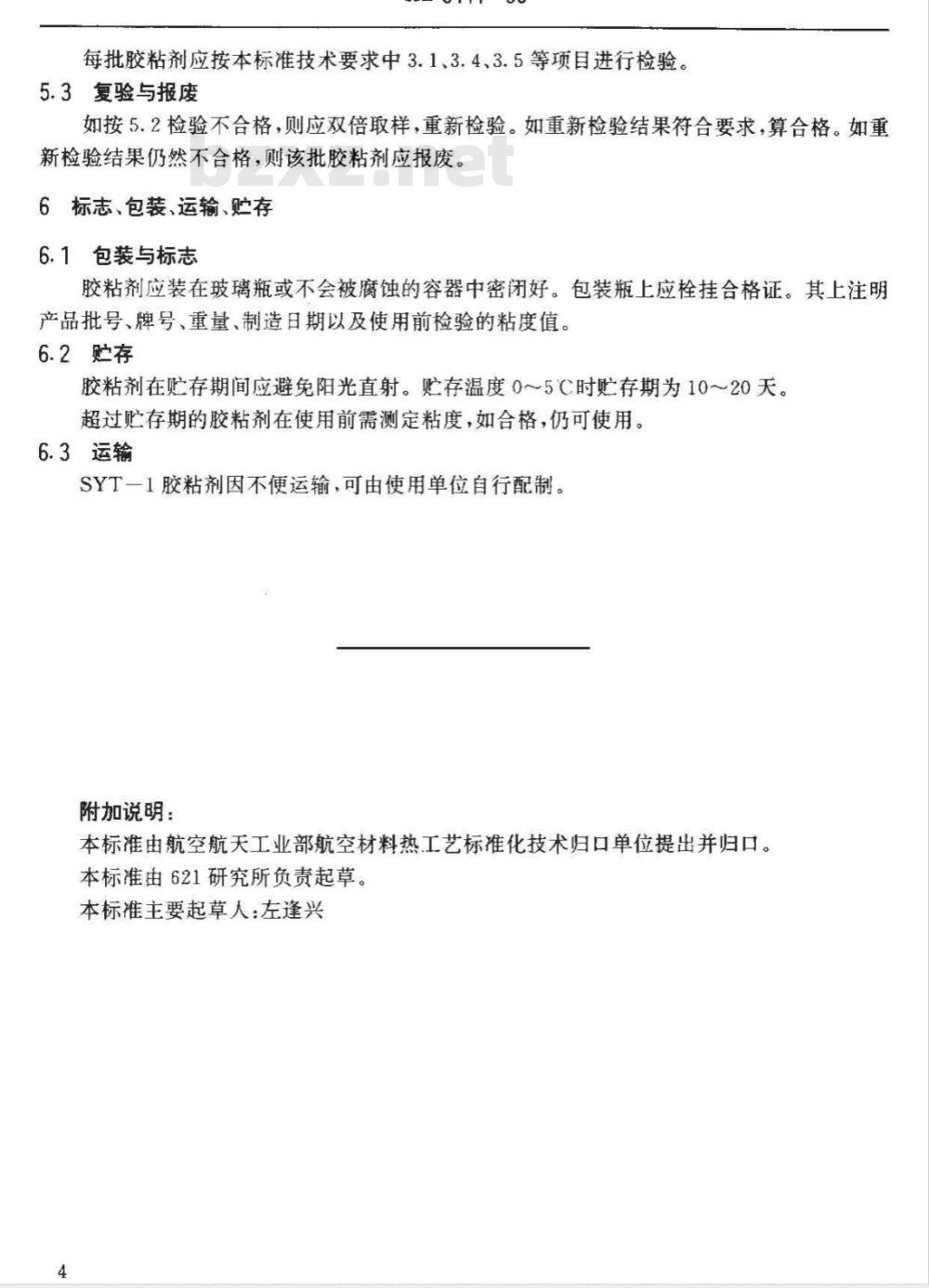

每批胶粘剂应按本标准技术要求中3.1、3.4.3.5等项目进行检验。5.3复验与报废
如按5.2检验不合格，则应双倍取样，重新检验。如重新检验结果符合要求，算合格。如重新检验结果仍然不合格，则该批胶粘剂应报废。6标志、包装、运输、贮存
6.1包装与标志
胶粘剂应装在玻璃瓶或不会被腐蚀的容器中密闭好。包装瓶上应栓挂合格证。其上注明产品批号、牌号、重量、制造日期以及使用前检验的粘度值。6.2贮存
胶粘剂在贮存期间应避免阳光直射。购存温度0～5℃时贮存期为10~20天。超过贮存期的胶粘剂在使用前需测定粘度，如合格，仍可使用。6.3运输
SYT一1胶粘剂因不便运输，可由使用单位自行配制。附加说明：
本标准由航空航天工业部航空材料热工艺标准化技术归口单位提出并归口。本标准由621研究所负责起草。
本标准主要起草人：左逢兴
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
