【航空工业行业标准(HB)】 粉末冶金制品和粉末的性能测试 金属粉末流动性的测试方法

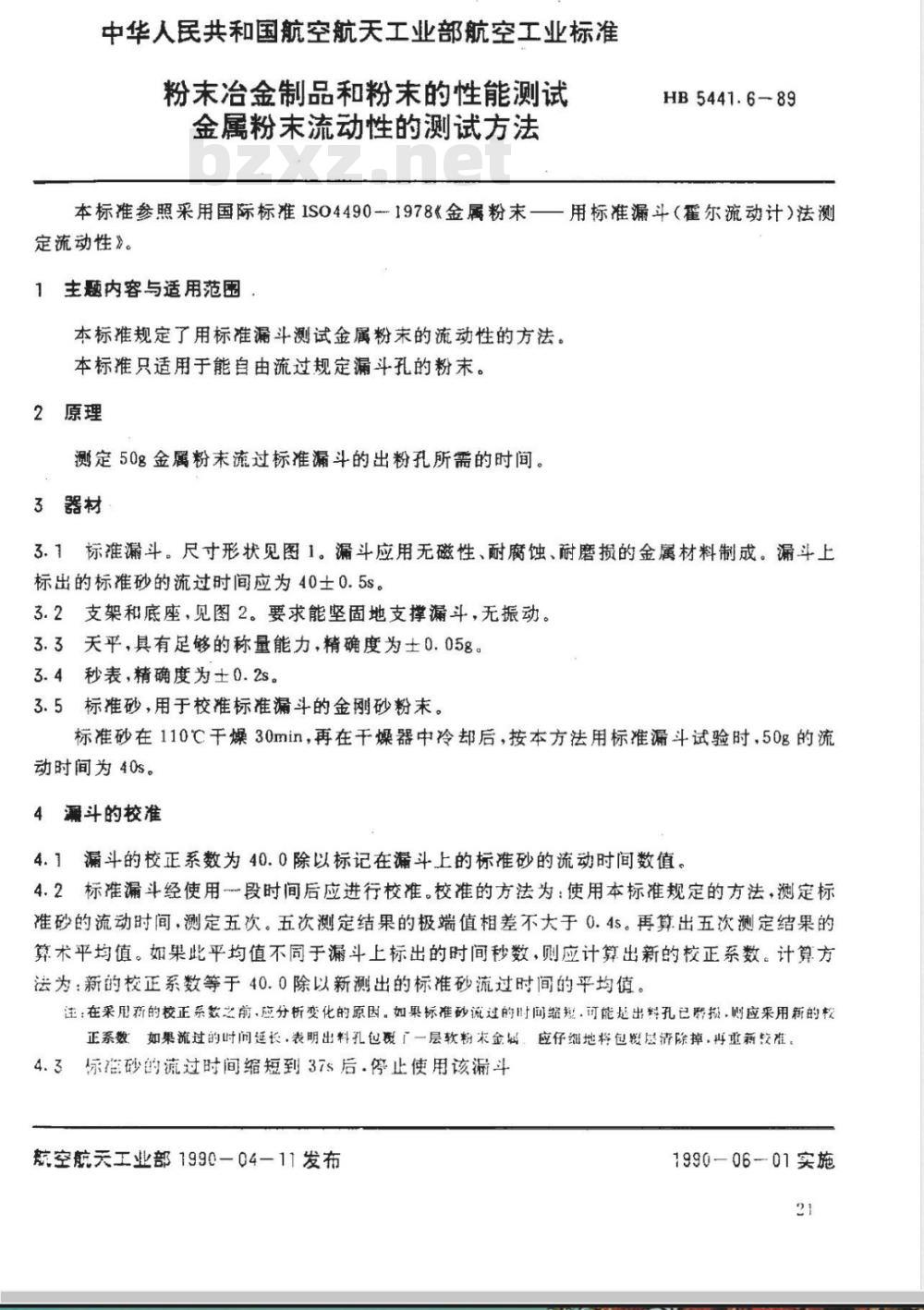

中华人民共和国航空航天工业部航空工业标准粉末治金制品和粉未的性能测试金属粉末流动性的测试方法
HB5441.6-89
本标准参照采用国际标准IS04490-1978《金属粉末一一用标准漏斗（霍尔流动计）法测定流动性》。
1主题内容与适用范围
本标准规定了用标准漏斗测试金属粉末的流动性的方法。本标准只适用于能自由流过规定漏斗孔的粉末。2原理
测定50g金属粉末流过标准漏斗的出粉孔所需的时间。3器材
3.1标准漏斗。尺寸形状见图1。漏斗应用无磁性、耐腐蚀、耐磨损的金属材料制成。漏斗上标出的标准砂的流过时间应为40士0.5s。3.2支架和底座，见图2。要求能坚固地支撑漏斗，无振动。3.3关平，具有足够的称量能力，精确度为士0.05g。3.4秒表，精确度为士0.2s。
3.5标准砂，用于校准标准漏斗的金刚砂粉末。标准砂在110℃干燥30min，再在干燥器中冷却后，按本方法用标准漏斗试验时，50g的流动时间为40s。
4漏斗的校准
4.1漏斗的校正系数为40.0除以标记在漏斗上的标准砂的流动时间数值。4.2标准漏斗经使用-段时间后应进行校准。校准的方法为：使用本标准规定的方法，测定标准砂的流动时间，测定五次。五次测定结果的极端值相差不大于0.4s。再算出五次测定结果的算术平均值。如果此平均值不同于漏斗上标出的时间秒数，则应计算出新的校正系数。计算方法为：新的校正系数等于40.0除以新测出的标准砂流过时间的平均值注：在采用新的校正系数之前，应分析变化的原因。如果标准砂流过的时间缩短.可能起出料孔已翻报，则应采用新的板正系数如果流过的时问延长，表明出料孔包摄「一层软粉末金弱。应仔细地将包凝层清除掉，再重新较难。4.3标播砂的流过时间缩短到37s后·停止使用该漏斗航空航天工业部1990—04-11发布1990-06-01实施
5取料
5.1联料应不少于200g。
HB5441：6-89
5.2通常应以验收状态进行试验。在某些情况下，粉末可予以干燥。如果粉末易于氧化，应在真空或情性气体中进行干燥。粉末含有易挥发物时，则不应干燥处理。5.3应取三份以上试样进行试验，每份质量为50士0.1g。6·试验方法wwW.bzxz.Net
用戴于燥指套手指堵塞出料孔，然后将试样倒入漏斗。粉末应充满漏斗中心。在打开出料孔的同时，按动秒表。当最后的粉末离开出料孔时立即停止秒表。记录流过时间，准确至0.2下漏斗，使粉未流动。如果这样作无效果，或在试验方法，该粉末没有流动性。
漏斗的校正系数，表示粉末的流动性，精确到0.5s。67
60°+30
图1标准漏斗
d=25 tg.05
附加说明：
HB5441.6-89
1——支架2——支撑套3——支架柱4——定位销5—底座6-—调节螺丝7—水准器8—硼斗图2支架和水平底座
本标准由航空航天工业部六二一研究所提出。本标准由航空航天工业部材料、热工艺标准化技术归口单位归口。本标准由航空航天工业部六二一研究所负责起草。23
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
