【航空工业行业标准(HB)】 不同金属电偶电流测定方法

中华人民共和国航空工业部部标准HB5374-87
不同金属电偶电流测定方法
1987-09-18发布
中华人民共和国航空工业部
1987-10-01实施

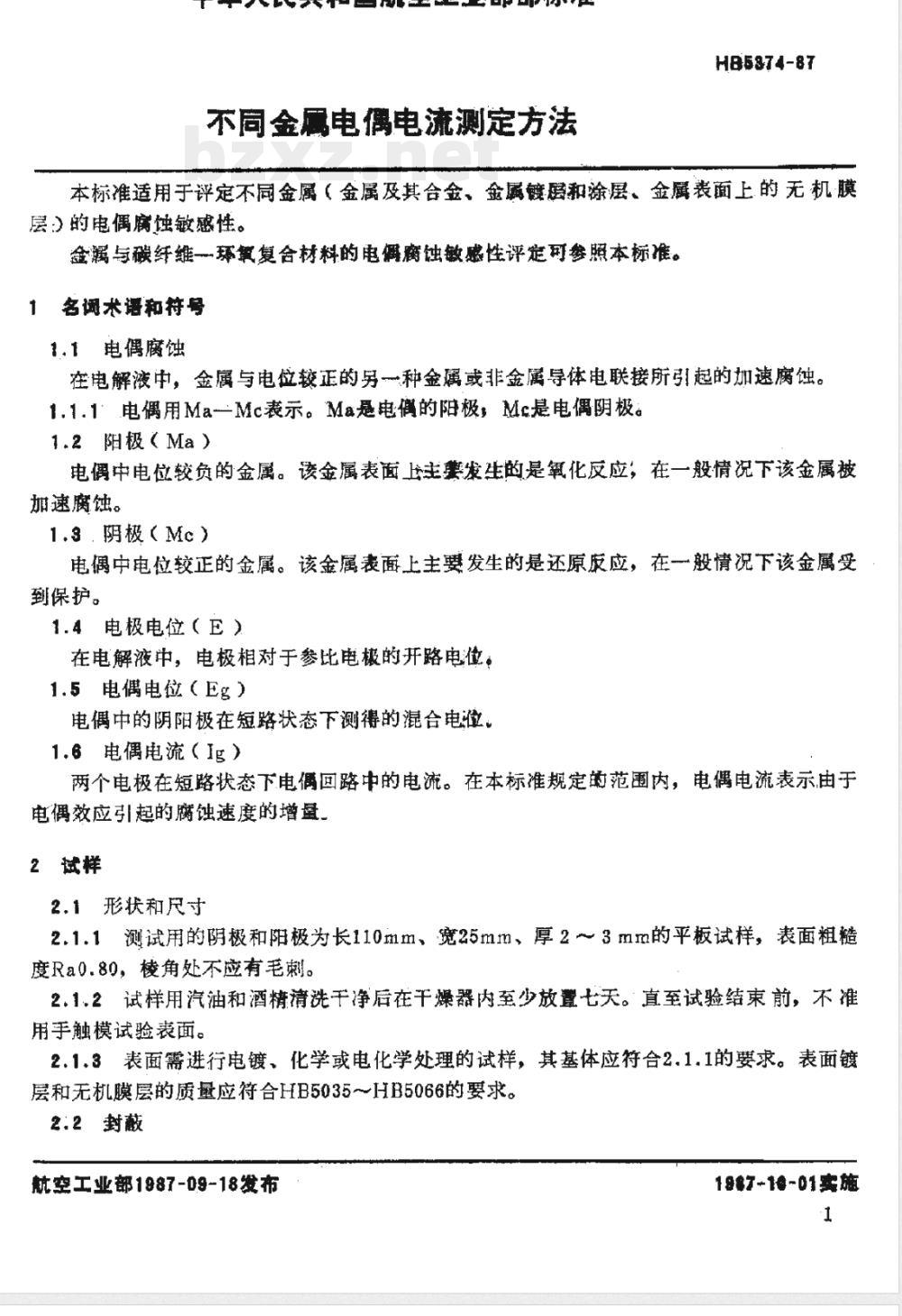

不同金压电偶电流测定方法
H85374-87
本标准适用于评定不同金属（金属及其合金、金属镀磁和涂层、金属表面上.的无机膜层）的电偶腐蚀敏感性。
金属与碳纤维一环算复合材料的电佩腐蚀敏感性评定可参照本标准。1名调术语和符号
1.1电偶腐蚀
在电解液中，金属与电位较正的另一种金属或非金属导体电联接所引起的加速腐蚀。1.1.1电偶用MaMc表示。Ma悬电偏的阳极，Mc是电偶阴极。1.2阳极（Ma）
电偶中电位较负的金属。该金属表面上主美发生的是氧化反应，在一般情况下该金属被加速腐蚀。
1.3.荫极（Mc）
电偶中电位较正的金属。该金属表面上主要发生的是还原废应，在一般情况下该金属受到保护。
1.4电极电位（E）
在电解液中，电极相对于参比电极的开路电位。1.5电偶电位（Eg）
电偶中的阴阳极在短路状态下测得的混合电位。1.6电偶电流（Ig）
两个电极在短路状态下电偶回路中的电流。在本标准规定的范围内，电偶电流表示由于电偶效应引起的腐蚀速度的增量、2试样
2.1形状和尺寸
2.1.1测试用的阴极和阳极为长110mm，宽25mm、厚2～3mm的平板试样，表面粗度Ra0.80，棱角处不应有毛刺。2.1.2试样用汽油和酒精洗干净后在干燥器内至少放置七天。直至试验结束前，不准用手触模试验表面。
2.1.3表面需进行电镀、化学或电化学处理的试样，其基体应符合2.1.1的要求。表面镀层和无机膜层的质量应符合HB5035～HB5066的要求。2.2封蔽
航空工业部1987-09-18发布
1987-10-01实施
H5374:~*F

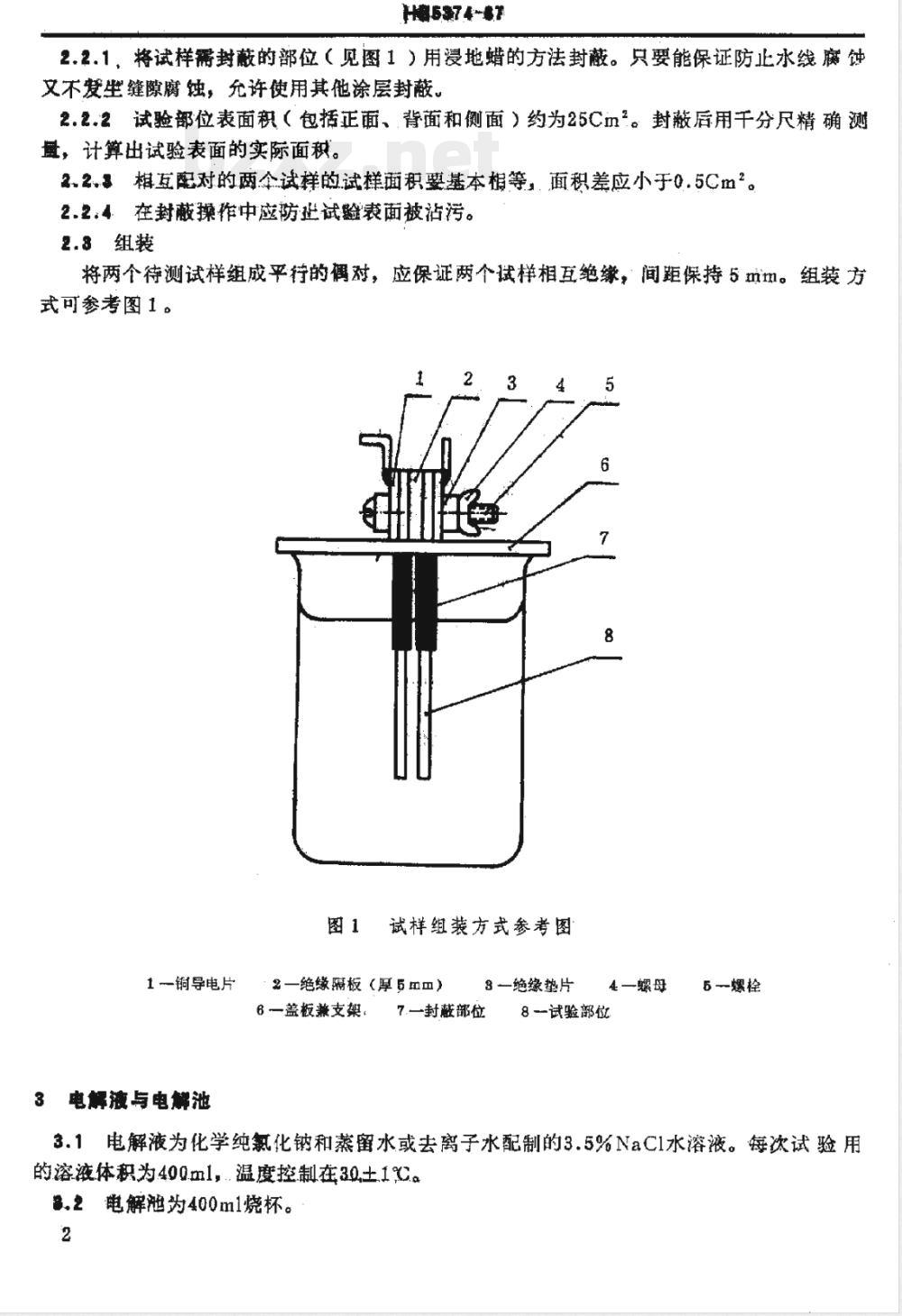

2.2.1，将试样需封蔽的部位（见图1）用浸地蜡的方法封蔽。只要能保证防止水线瘊蚀文不爱坐缝隙腐蚀，允许使用其他涂层封蔽。2.2.2试验部位表面积（包括正面、背面和侧面）约为25Cm2。封蔽后用干分尺精确测量，计算出试验表面的实际面秘。223想互配对的两个试样的试样面积要基本相等，面积差应小于0.5Cm2。2.2：4：在封蔽操作中应防迟试验表面被沾污。2.8组装
将两个待测试样组成平行的调对，应保证两个试样相互绝缘，间距保持5mm。组装方式可参考图1。
1铜导电片
3电解液与电解池
试样组装方式参考图
2一绝缘隔板（厚5mm）
6一盖板兼支架。
8一绝缘垫片
7.一封蔽部位
4—螺母
8一试验部位
5螺栓
3.1电解液为化学纯氮化钠和蒸蜜水或去离子水配制的3.5%NaC1水溶液。每次试验用的溶液体积为400mI，.温度控制在30土1%。8.2电解泄为400ml1烧杯。
仪器和接
HB5374-87

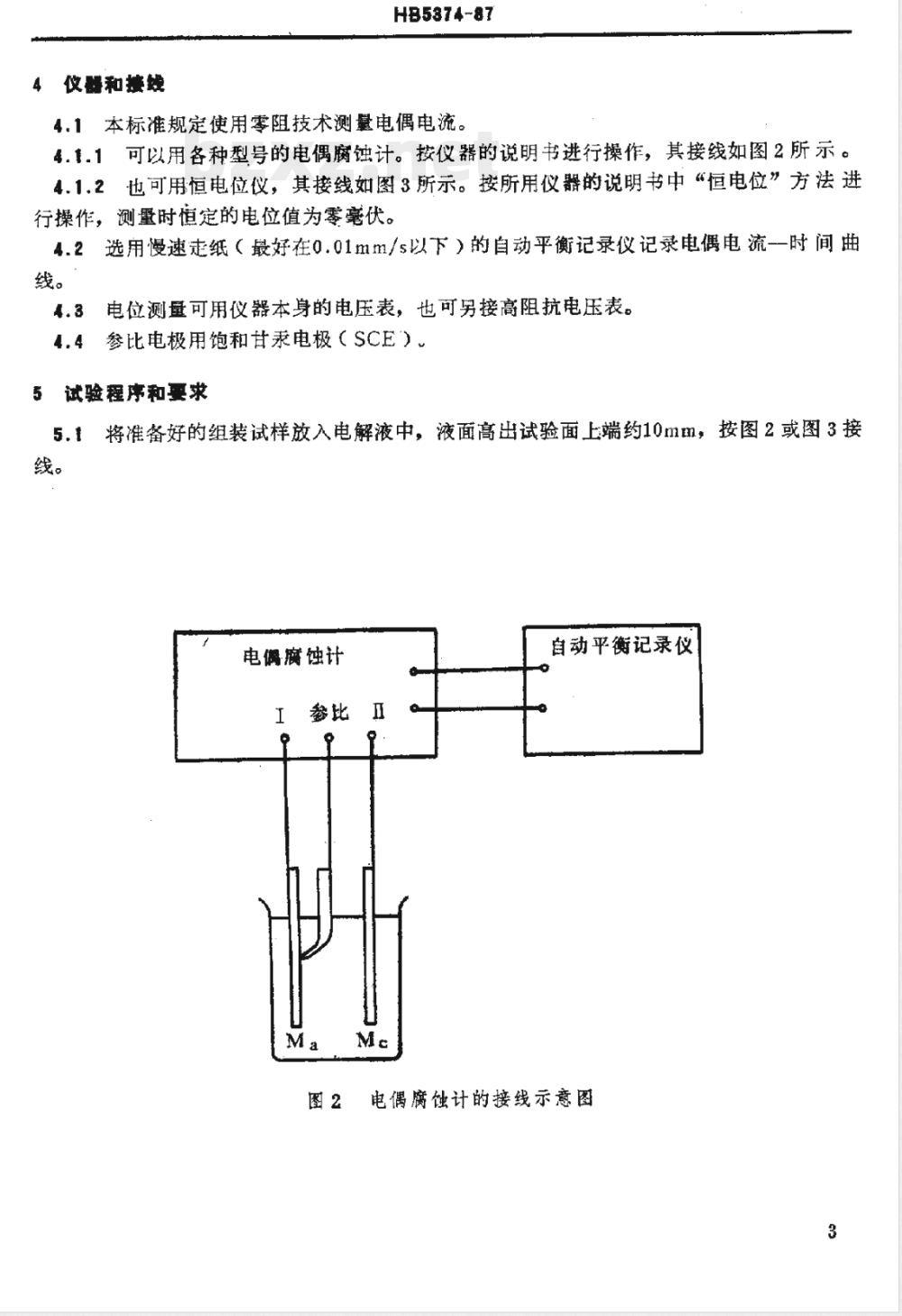

4.1本标准规定使用零阻技术测量电偶电流。可以用各种型号的电偶腐蚀计。按仪器的说明书进行操作，其接线如图2所示。4.1.1此内容来自标准下载网
4.1.2也可用恒电位仪，其接线如图3所示。按所用仪器的说明书中“恒电位”方法进行操作，测量时恒定的电位值为零毫伏。4.2选用慢速走纸（最好在0.01mm/s以下）的自动平衡记录仪记录电偶电流-时间曲线。
电位测量可用仪器本身的电压表，也可另接高阻抗电压表。4.3
4.4参比电极用饱和甘汞电极（SCE）5试验程序和要求
5.1将准备好的组装试样放入电解液中，液面高出试验面上端约10mm，按图2或图3接线。
电偏腐蚀计
参比Ⅱ
自动平衡记录仪
电偶腐蚀计的接线示意图

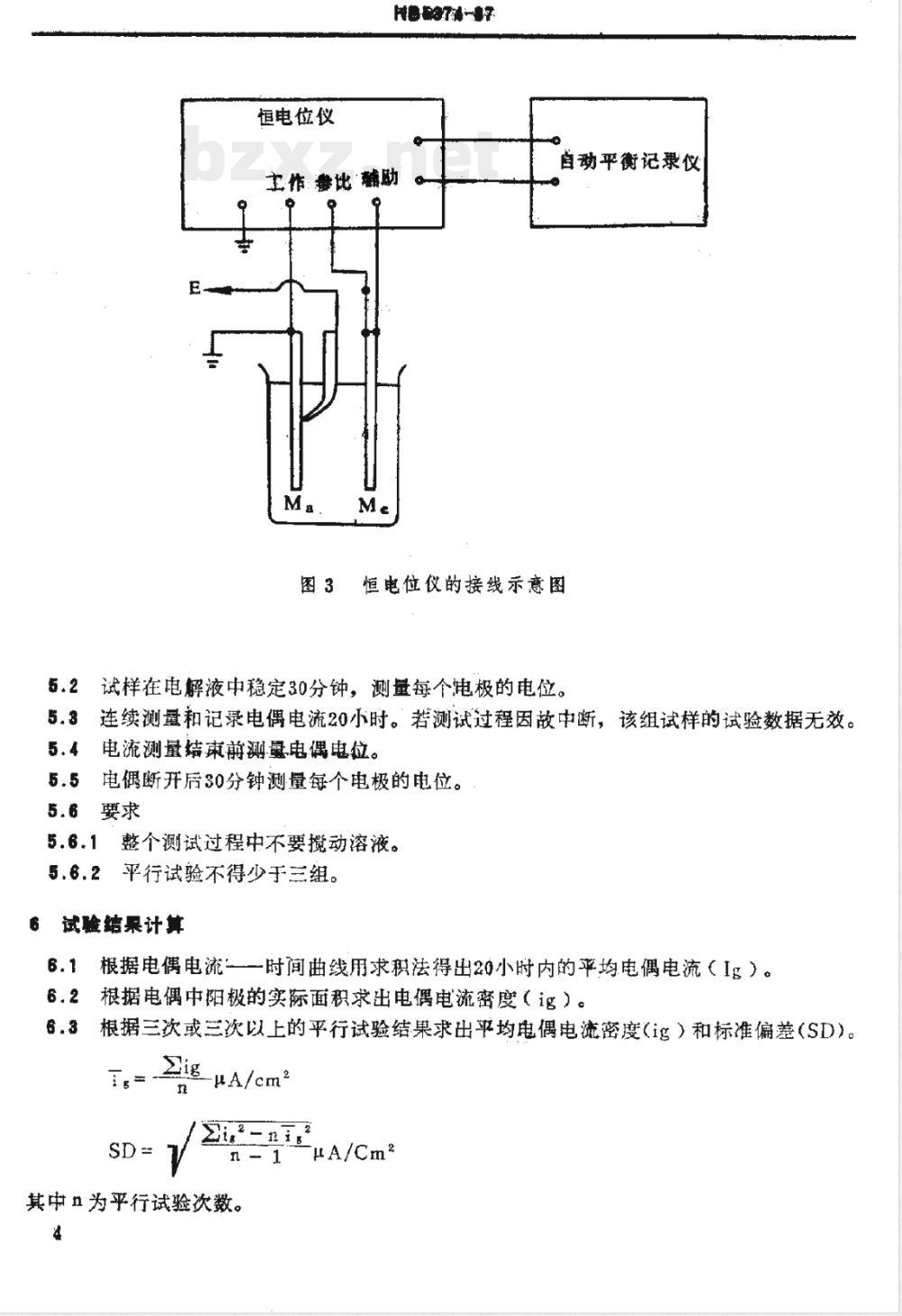

恒电位仪
HO 8374-17
主作世比辅助
自动平衡记隶仪
恒电位仪的接线示意图
试样在电解液中稳定30分钟，测量每个电极的电位。连续测量和记录电偶电流20小时。若测试过程因故中断，该组试样的试验数据无效。5.3
电流测量结束前测量电偶电位。电偶断开后30分钟测量每个电极的电位。要求
整个测试过程中不要搅动溶液。平行试验不得少于三组。
6试验结果计算
根据电偶电流一时间曲线用求积法得出20小时内的平均电偶电流（Ig）。6.1
根据电偶中阳极的实际面积求出电偶电流密度（ig）。6.21
根据三次或三次以上的平行试验结果求出平均电偶电流密度（ig）和标准偏差（SD）。6.3
μA/cm
Zi2-ni,2
μA/Cm2
其中n为平行试验次数。
电偶离蚀敏患性的评定
Hbssar
按平均电偶电流密度的大小将电偶腐蚀敏感性分为五级：A级
μA/cm2
0.31.01g≤3.0
3.0<1g<10.0
附加说明：
μA/cm2
μA/cm2
μA/cm2
μA/cm2
本标准由航空部621所提出
本标准由航空部621所起草
本标谁主要起草人：·吕维骏、祝品端5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
