【国家标准(GB)】 冲模滑动导向模座 后侧导柱窄形下模座

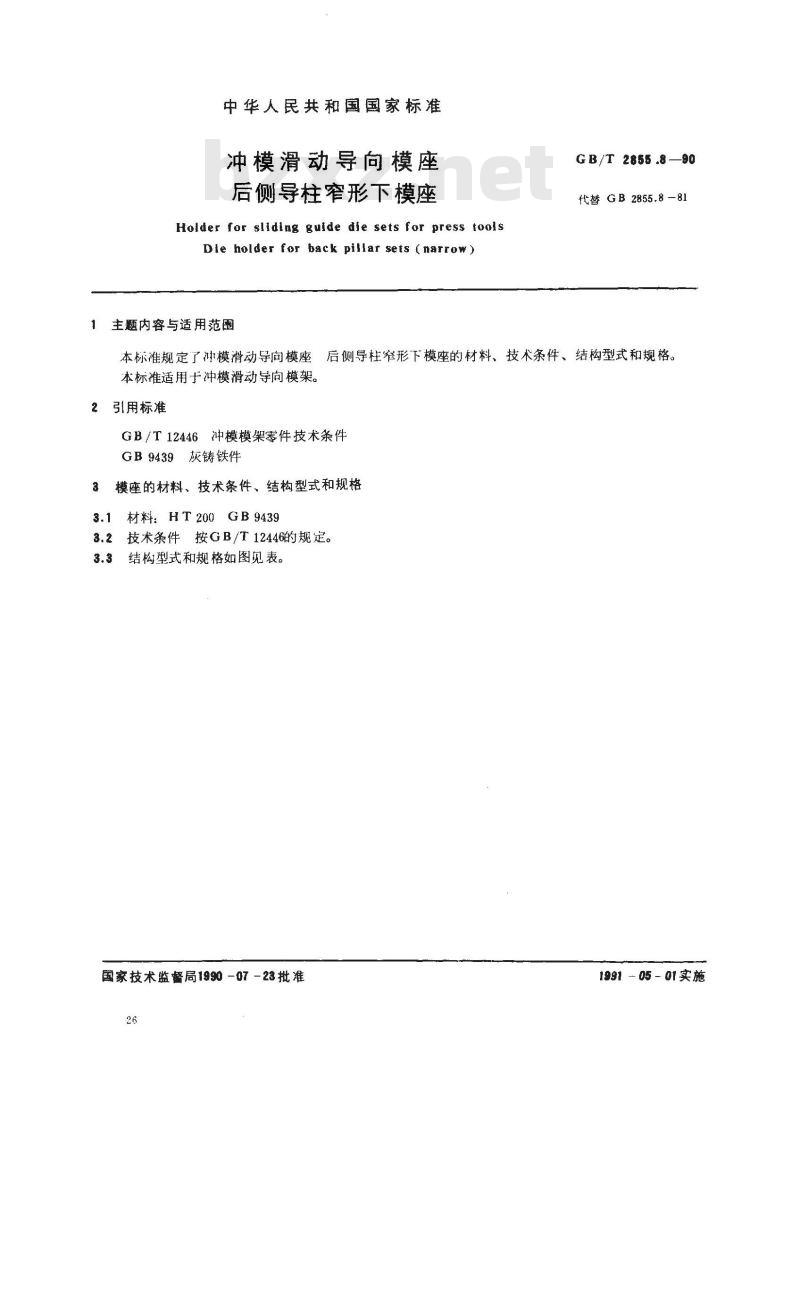

中华人民共和国国家标准
冲模滑动导向模座
后侧导柱窄形下模座
Holder for slidlng guide die sets for press toolsDie holder for back pillar sets (narrow)主题内容与适用范围
GB/T 2855 .8 90
代替GB2855.8-81
本标准规定了冲模滑动导向模座后侧导柱窄形下模座的材料、技术条件、结构型式和规格。本标准适用于冲模滑动导向模架。引用标准
GB/T12446冲模模架零件技术条件GB9439灰铸铁件
模座的材料、技术条件、结构型式和规格3
3.1 材料：HT200 GB9439

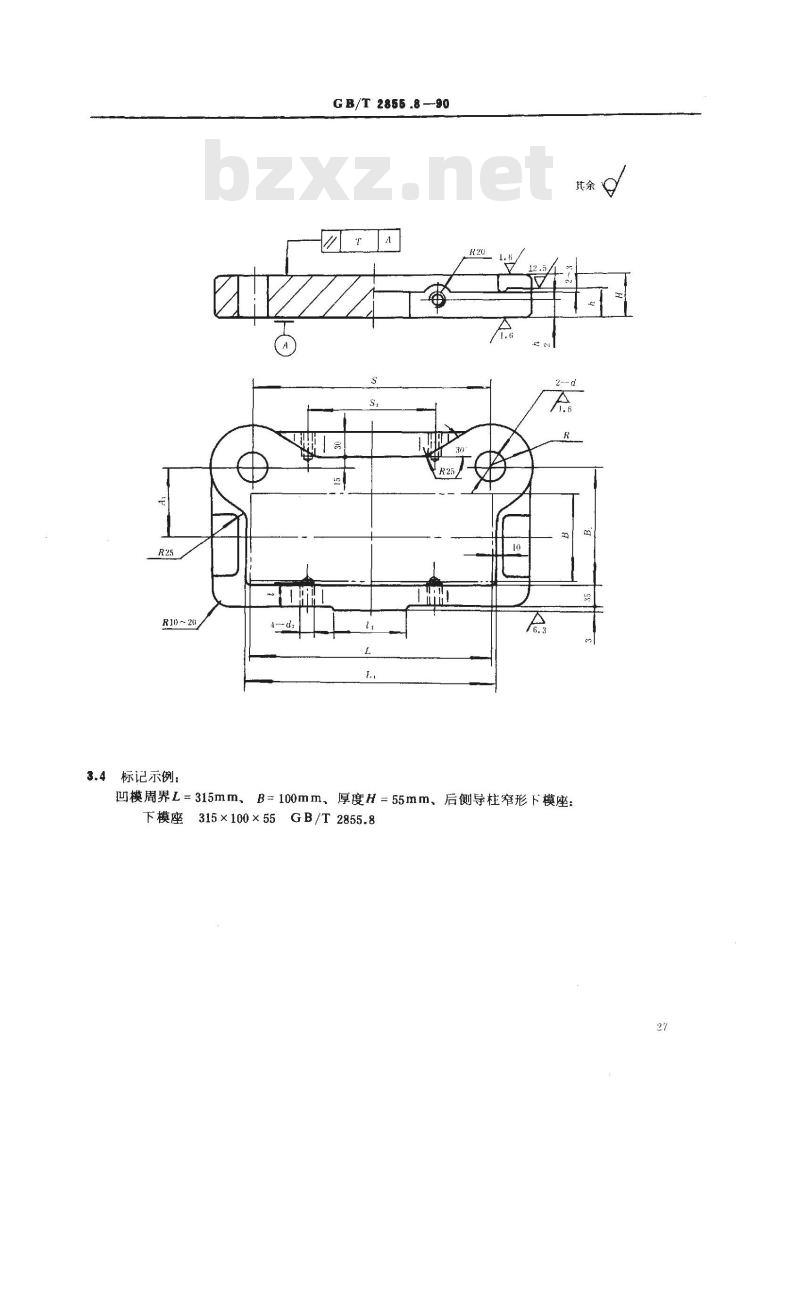

3.2技术条件按GB/T12446的规定。3.3结构型式和规格如图见表。
国家技术监督局1990-07-23批准26
1991-05- 01实施免费标准下载网bzxz
R10 ~ 20
3.4标记示例：
GB/T 2855.8—90
凹模周界L=315mm、B=100mm、厚度H=55mm、后侧导柱窄形下模座：下模座315×100×55GB/T2855.827
[]模周界
GB/T2855.8—-

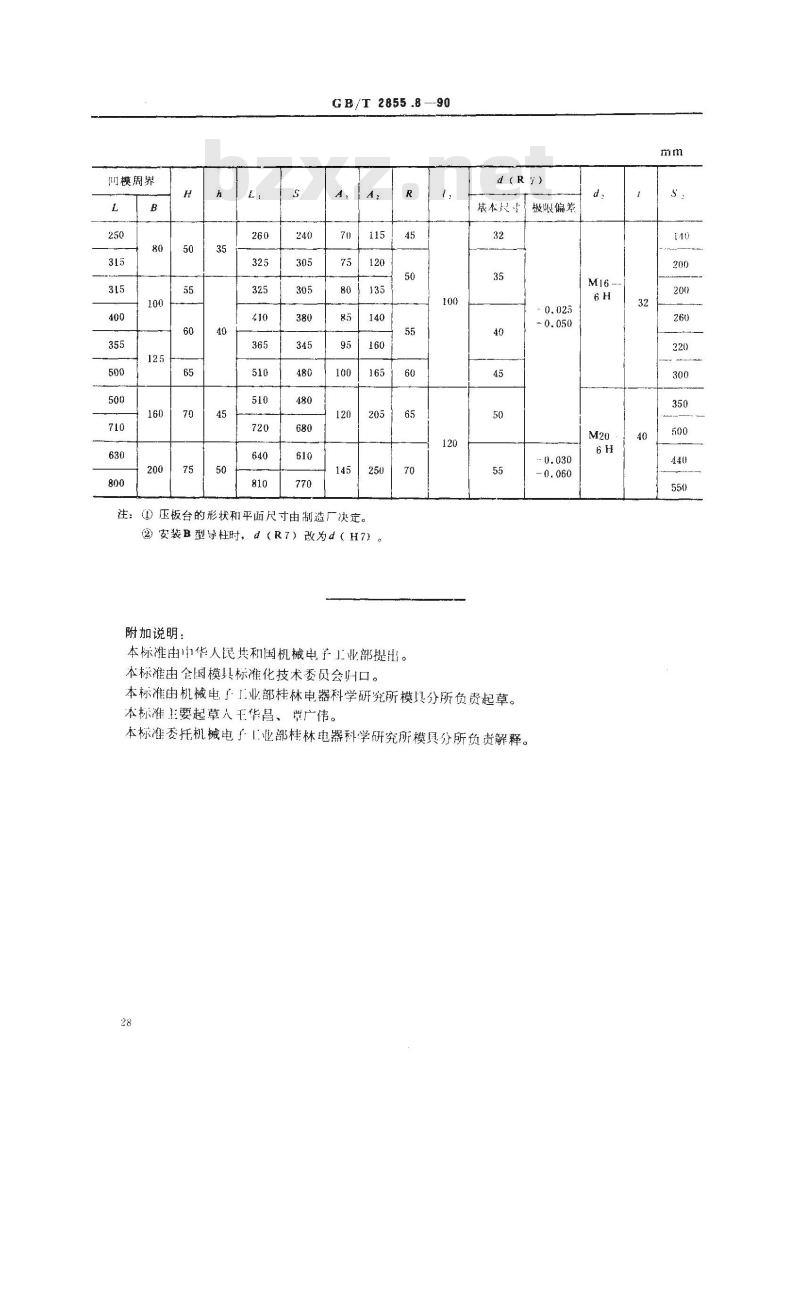

注：（①压板台的形状和平面尺寸由制造厂决定。②安装B型导柱时，d（R7）改为d（H7）。附加说明：
本标准油中华人民共和国机械电子工业部提出。d(RT)
基本尺上
极限偏差
本标准由全国模具标准化技术委员会归口。本标淮由机械电了丁业部桂林电器科学研究所模具分所负责起草。d.
本标准主要起草人王华昌、覃广伟。本标准委托机械电子1业部桂林电器科学研究所模具分所负责解释。28
