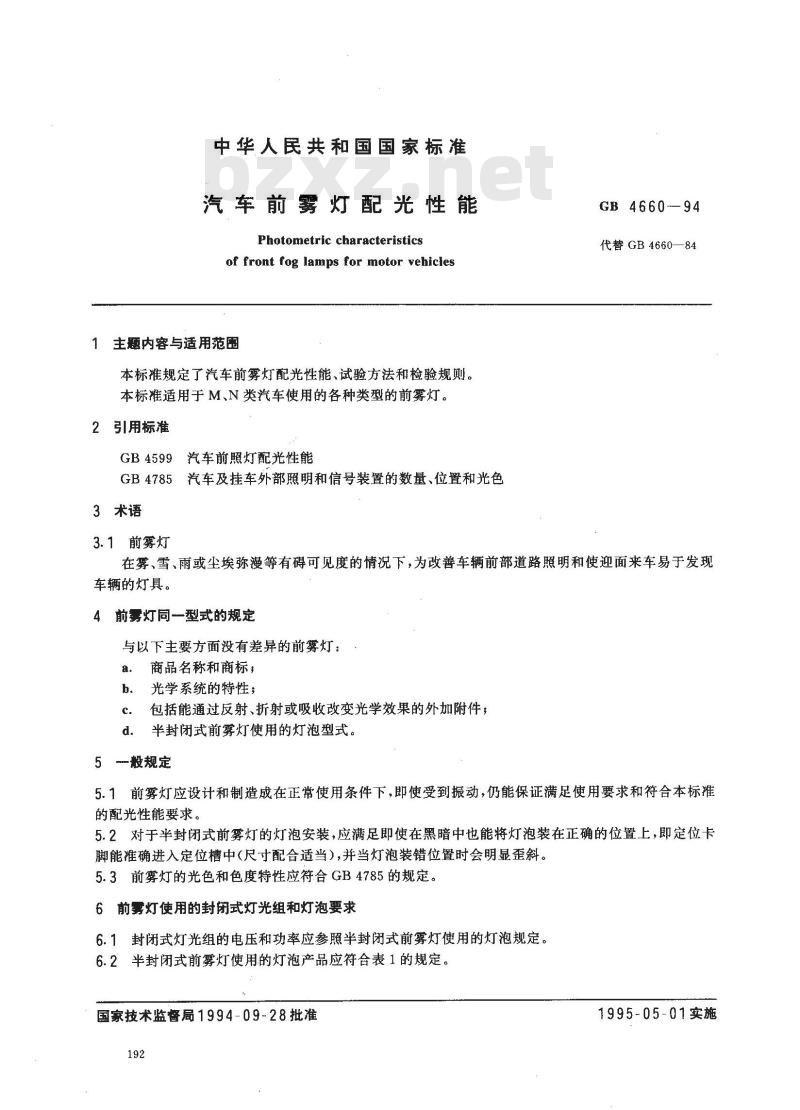

中华人民共和国国家标准
汽车前雾灯配光性能
Photometric characteristics
of front fog lamps for motor vehicles1主题内容与适用范围
本标准规定了汽车前雾灯配光性能、试验方法和检验规则。本标准适用于M、N类汽车使用的各种类型的前雾灯。2 引用标准
GB4599汽车前照灯配光性能
GB4785汽车及挂车外部照明和信号装置的数量、位置和光色3术语
3.1前雾灯
GB 4660-—94
代替GB4660—84
在雾、雪、雨或尘埃弥漫等有碍可见度的情况下，为改善车辆前部道路照明和使迎面来车易于发现车辆的灯具。
前雾灯同一型式的规定
与以下主要方面没有差异的前雾灯：a.
商品名称和商标，
光学系统的特性；
包括能通过反射、折射或吸收改变光学效果的外加附件，c.
半封闭式前雾灯使用的灯泡型式。5般规定
5.1前雾灯应设计和制造成在正常使用条件下，即使受到振动，仍能保证满足使用要求和符合本标准的配光性能要求。
5.2对于半封闭式前雾灯的灯泡安装，应满足即使在黑暗中也能将灯泡装在正确的位置上，即定位卡脚能准确进入定位槽中（尺寸配合适当），并当灯泡装错位置时会明显歪斜。5.3前雾灯的光色和色度特性应符合GB4785的规定。6前雾灯使用的封闭式灯光组和灯泡要求6.1封闭式灯光组的电压和功率应参照半封闭式前雾灯使用的灯泡规定。6.2半封闭式前雾灯使用的灯泡产品应符合表1的规定。国家技术监督局1994-09-28批准192
1995-05-01实施
灯泡型号
标称电压，V
标称功率，W
试验电压,V
在试验
电压下
光通量
灯头型号
（±25%）
GB4660—94
注：括号内的数据仅适合轿车以外的车辆使用。7配光性能
H.（近光灯丝）
(±20%±20%
（±20%
（±20%）
P43t-38

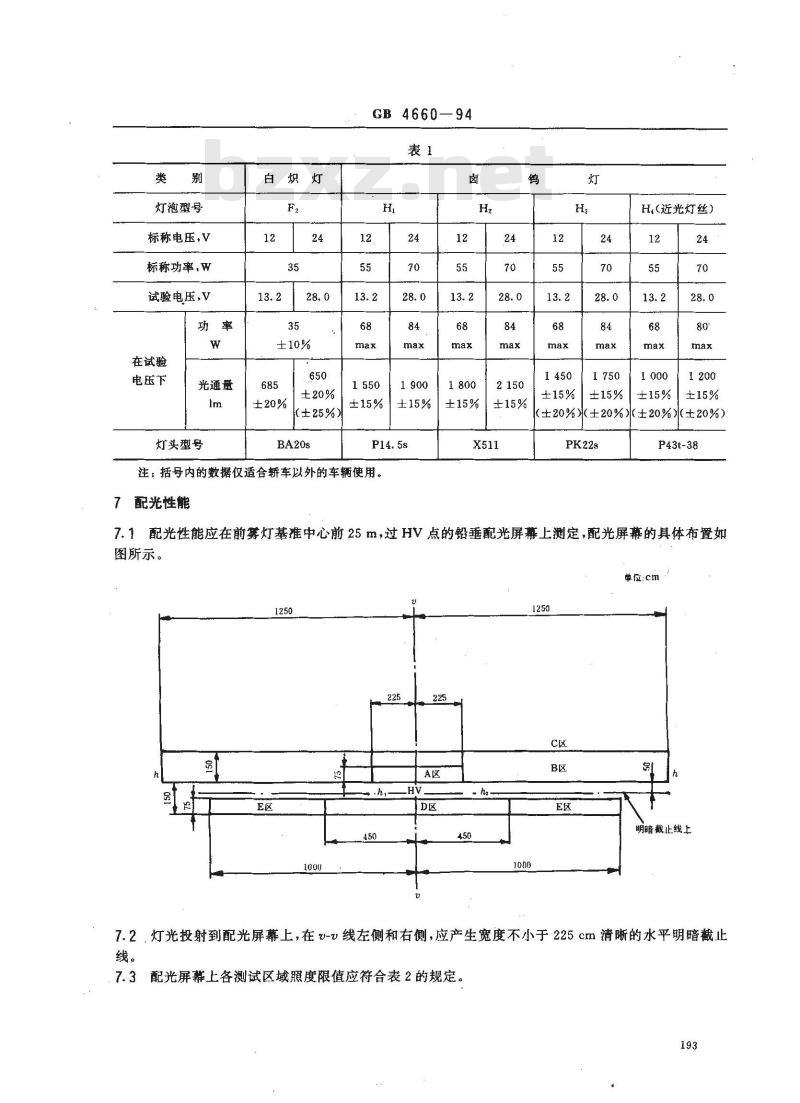

7.1配光性能应在前雾灯基准中心前25 m，过HV点的铅垂配光屏幕上测定，配光屏幕的具体布置如图所示。
单位：cm
明暗截止线上bzxZ.net
7.2，灯光投射到配光屏幕上，在-线左侧和右侧，应产生宽度不小于225cm清晰的水平明暗截止线。

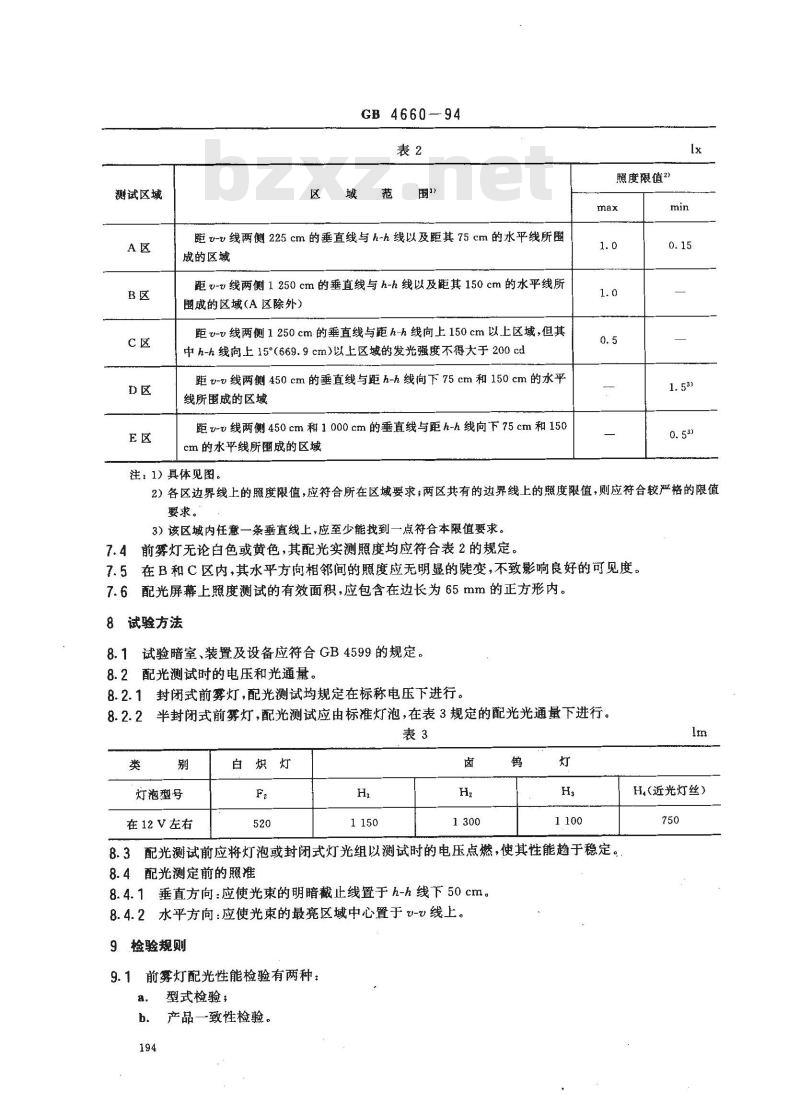

配光屏幕上各测试区域照度限值应符合表2的规定。7.3
测试区域
GB 4660—94
距u-线两侧225 cm的垂直线与 h-h线以及距其75 cm的水平线所围成的区域
距v-线两侧1 250cm的垂直线与 h-h线以及距其 150cm的水平线所围成的区域(A区除外)
距-线两侧1250cm的垂直线与距h-h线向上150cm以上区域，但其中h-h线向上15（669.9cm）以上区域的发光强度不得大于200cd距v-线两侧450cm的垂直线与距h-h线向下75cm和150cm的水平线所围成的区域
距-u线两侧450cm和1000cm的垂直线与距h-h线向下75cm和150cm的水平线所围成的区域
照度限值2）
注：1）具体见图。
2）各区边界线上的照度限值，应符合所在区域要求；两区共有的边界线上的照度限值，则应符合较严格的限值要求。
3）该区域内任意一条垂直线上，应至少能找到一点符合本限值要求。7.4前雾灯无论白色或黄色，其配光实测照度均应符合表2的规定。7.5在B和C区内，其水平方向相邻间的照度应无明显的陡变，不致影响良好的可见度。7.6配光屏幕上照度测试的有效面积，应包含在边长为65mm的正方形内。8试验方法
8.1试验暗室、装置及设备应符合GB4599的规定。8.2配光测试时的电压和光通量。8.2.1封闭式前雾灯，配光测试均规定在标称电压下进行。8.2.2半封闭式前雾灯，配光测试应由标准灯泡，在表3规定的配光光通量下进行。表3
灯泡型号
在12V左右
白炽灯
8.3配光测试前应将灯泡或封闭式灯光组以测试时的电压点燃，使其性能趋于稳定。8.4配光测定前的照准
8.4.1垂直方向：应使光束的明暗截止线置于h-h线下50cm。8.4.2水平方向：应使光束的最亮区域中心置于-线上。检验规则
9.1前雾灯配光性能检验有两种：a.
型式检验；
产品一致性检验。
H.（近光灯丝）
GB4660-94
9.2半封闭式前雾灯配光性能检验应装以标准灯泡，在有异议时，允许更换标准灯泡重新测定。9.3半封闭式前雾灯装置的灯泡，应是经认证的产品。9.4前雾灯配光性能的型式检验
前雾灯同一型式判定要求，按本标准第4章的规定。9.4.11
9.4.2产品制造者应提供：
足以识别该型式前雾灯特性的图纸一式三份，包括配光镜详细的特性结构图；a.
前雾灯样灯2只（半封闭式前雾灯还应包含灯泡）。b.

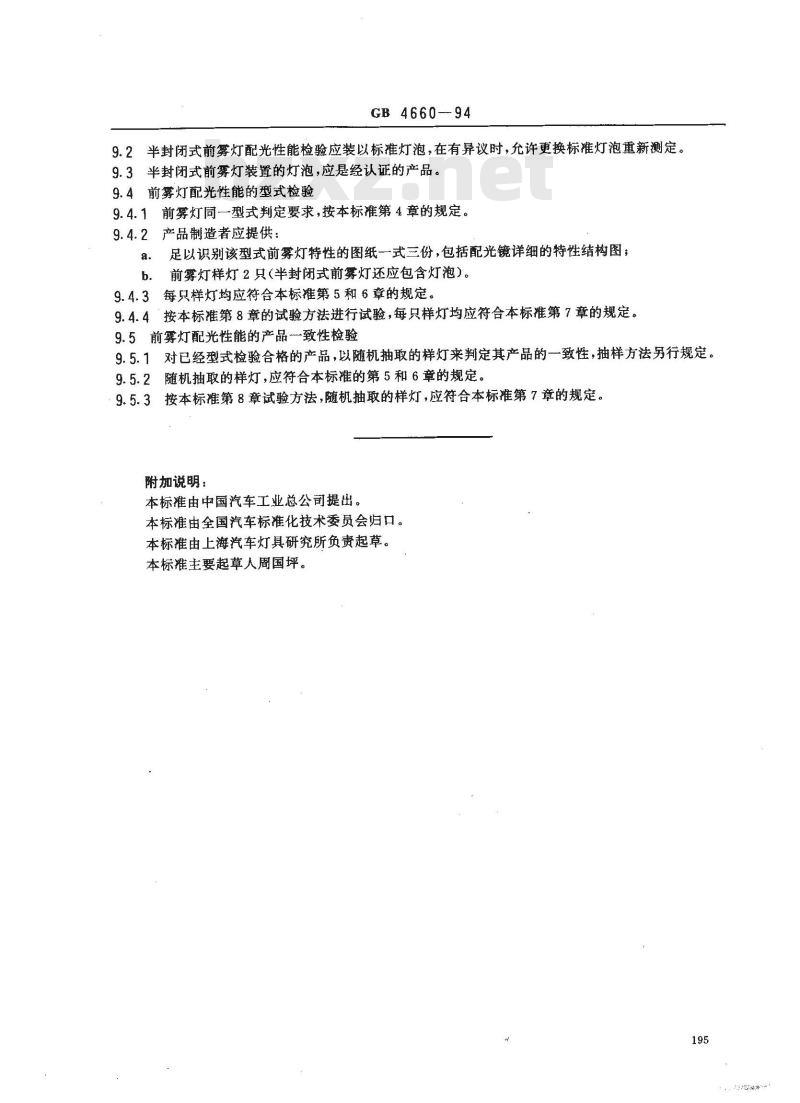

9.4.3每只样灯均应符合本标准第5和6章的规定。9.4.4按本标准第8章的试验方法进行试验，每只样灯均应符合本标准第7章的规定。9.5前雾灯配光性能的产品一致性检验9.5.1对已经型式检验合格的产品，以随机抽取的样灯来判定其产品的一致性，抽样方法另行规定。随机抽取的样灯，应符合本标准的第5和6章的规定。9.5.2
9.5.3按本标准第8章试验方法，随机抽取的样灯，应符合本标准第7章的规定。附加说明：
本标准由中国汽车工业总公司提出。本标准由全国汽车标准化技术委员会归口。本标准由上海汽车灯具研究所负责起草。本标准主要起草人周国坪。
