【国家标准(GB)】 造纸原料灰分的测定

中华人民共和国国家标准
造纸原料灰分的测定
Fibrous raw material-Determination of ash主题内容与适用范围
本标准规定了测定造纸原料灰分的方法。本标准适用于各种造纸原料灰分的测定。2引用标准免费标准bzxz.net
GB2677.1造纸原料分析用试样的采取GB2677.2造纸原料水分的测定
3术语
GB/T 2677.3—93
代替GB2677.3-81
灰分是指试样经炭化和灼烧后，所剩余的矿物性残渣之质量与试样质量之比，以百分数表示。4仪器
4.1瓷埚（30mL或50mL）。
4.2电炉。
4.3可控温高温炉。
4.4干燥器（内装变色硅胶应保持蓝色）。4.5分析天平：感量0.0001g。
5试验步骤及结果计算
5.1按GB2677.1备样，然后称取2~3g试样（精确至0.0001g）置于经预先灼烧至质量恒定的瓷增埚（4.1)中（同时另称取试样按GB2677.2测定水分）,先在电炉（4.2)上仔细燃烧使其炭化，然后将埚移入高温炉（4.3)中，在575土25℃温度范围内，灼烧至灰渣中无黑色炭素，取出埚在空气中冷却5～10min后，置入干燥器（4.4)内，冷却半小时称量，再将埚放入高温炉中，重复上述操作，称量至质量恒定。
灰分2(%）按式(1)计算：
m×100
灼烧后埚质量，g；
式中：mi
m2-—灼烧后盛有灰渣的埚质量，g；m
绝干试样质量，g。
（1）
以两次测定的算术平均值报告结果，要求准确到小数点后第二位。两次测定计算值间的误差：木材国家技术监督厨1993-03-01批准202
1993-10-01实施

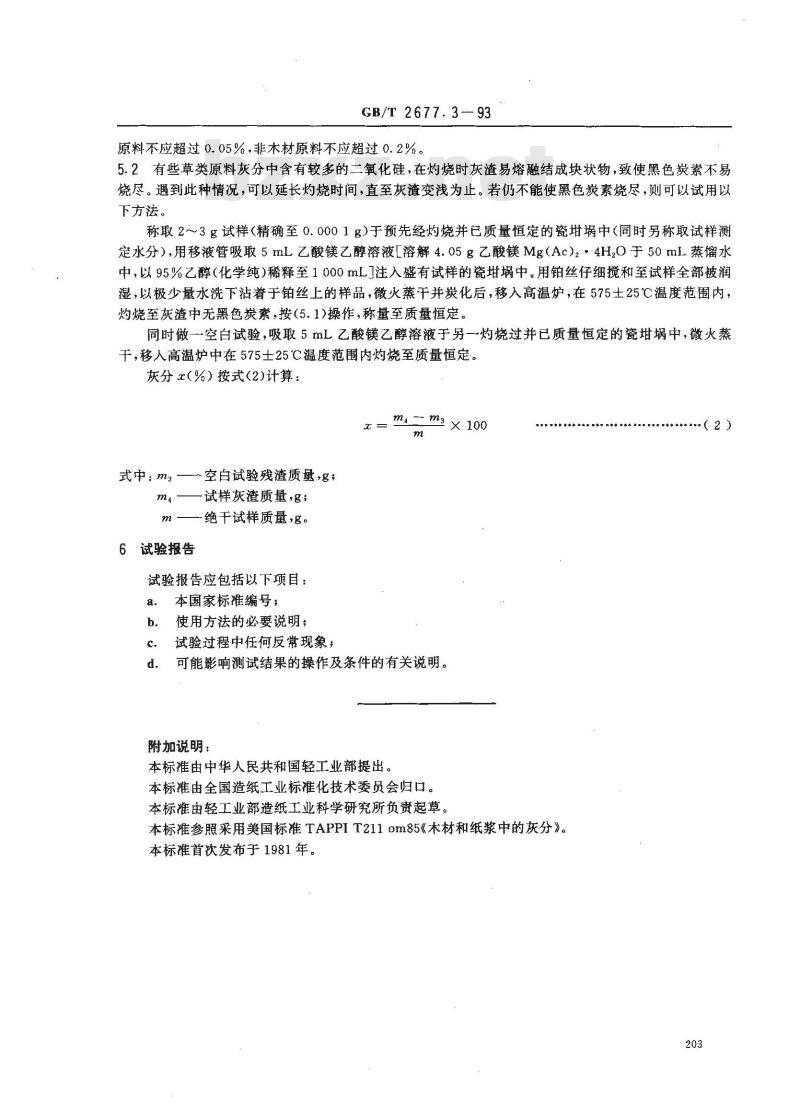

GB/T 2677. 3-- 93
原料不应超过0.05%，非本材原料不应超过0.2%。5.2有些草类原料灰分中含有较多的二氧化硅，在灼烧时灰渣易熔融结成块状物，致使黑色炭素不易烧尽。遇到此种情况，可以延长灼烧时间，直至灰渣变浅为止。若仍不能使黑色炭素烧尽，则可以试用以下方法。
称取2～3g试样（精确至0.0001g）于预先经灼烧并已质量恒定的瓷埚中（同时另称取试样测定水分），用移液管吸取5mL乙酸镁乙醇溶液［溶解4.05g乙酸镁Mg（Ac），·4H,0于50mL蒸馏水中，以95%乙醇（化学纯)稀释至1000mLI注入盛有试样的瓷埚中。用铂丝仔细搅和至试样全部被润湿，以极少量水洗下沾着于铂丝上的样品，微火蒸干并炭化后，移入高温炉，在575士25℃温度范围内，灼烧至灰渣中无黑色炭素，按（5.1)操作，称量至质量恒定。同时做空白试验，吸取5mL乙酸镁乙醇溶液于另一灼烧过并已质量恒定的瓷埚中，微火蒸干，移人高温炉中在575士25℃温度范围内灼烧至质量恒定。灰分(%)按式(2)计算：
m×100
空白试验残渣质量，g；
式中: m -
ma试样灰渣质量，g；
m—绝干试样质量，g。
6试验报告
试验报告应包括以下项目：
a.本国家标准编号；
使用方法的必要说明；
试验过程中任何反常现象，
可能影响测试结果的操作及条件的有关说明。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国造纸工业标准化技术委员会归口。本标准由轻工业部造纸工业科学研究所负责起草。本标准参照采用美国标准 TAPPI T211 om85《木材和纸浆中的灰分》。本标准首次发布于1981年。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
