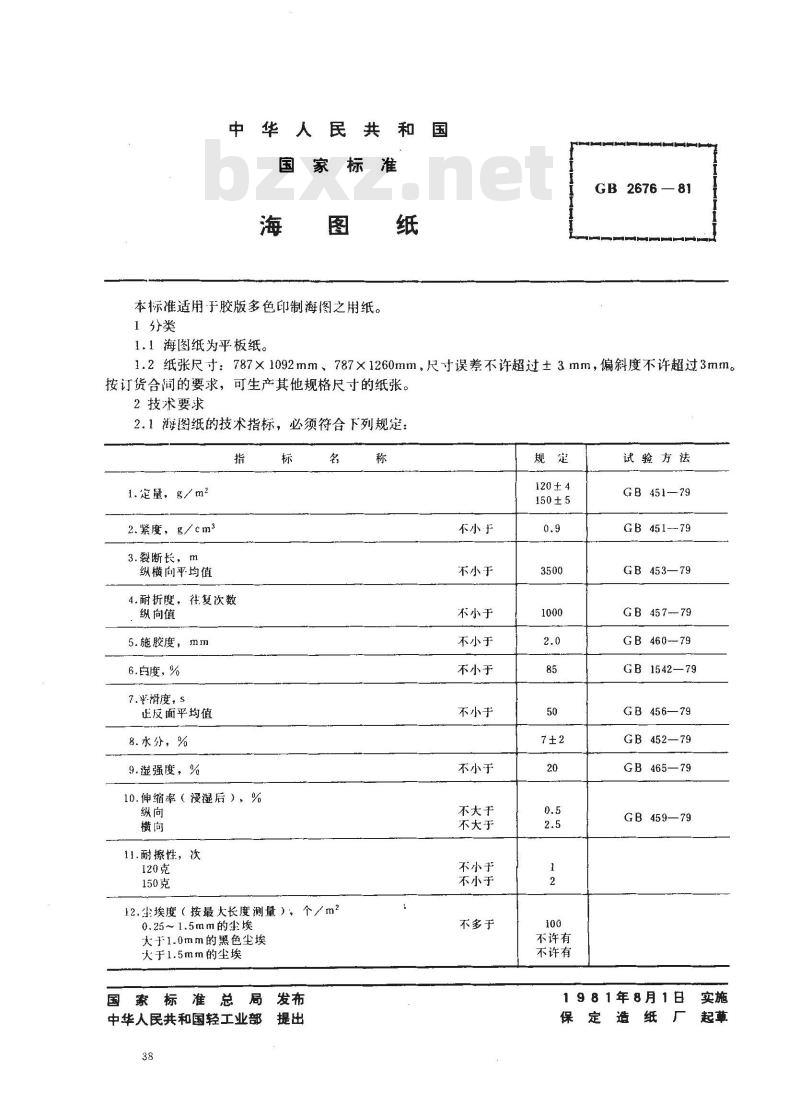

【国家标准(GB)】 海图纸

中华人民共和国
国家标准
本标准适用于胶版多色印制海图之用纸。1.分类
1.1海图纸为平板纸。
GB 2676 —81
1.2纸张尺寸：787×1092mm、
787×1260mm，尺寸误差不许超过±3mm，偏斜度不许超过3mm。按订货合间的要求，可生产其他规格尺寸的纸张。2技术要求
2.1游图纸的技术指标，必须符合下列规定：指
1.定量，g／m2
2.紧度，g/cm2
3.裂断长，m
纵横向乎均值
4.耐折度，往复次数
纵向值
5.施胶度，mm
6.自度，%
7.平滑度，S
正反面平均值
8.水分，%
9.湿强度，%
10.伸缩率（浸湿后），%
11.耐擦性，次
120克
150克
12.尘埃度（按最大长度测量），个／m20.25~1.5mm的尘埃
大于1.0mm的黑色尘埃
天于1.5mm的尘埃
国家标准总局
中华人民共和国轻工业部
不小于
不小于
不小于
不小于
不小于
不小于
不小于
不大于
不大于
不小于
不小于
不多于
120± 4
150±5
不许有
不许有
试验方法
GB 451—79
GB 451-79
GB453—79
GB457---79
GB 460--79
GB1542—79
GB456—79
GB 452—79
GB 465—79
GB 459—79
1981年8月1日
GB 2676. -- 81

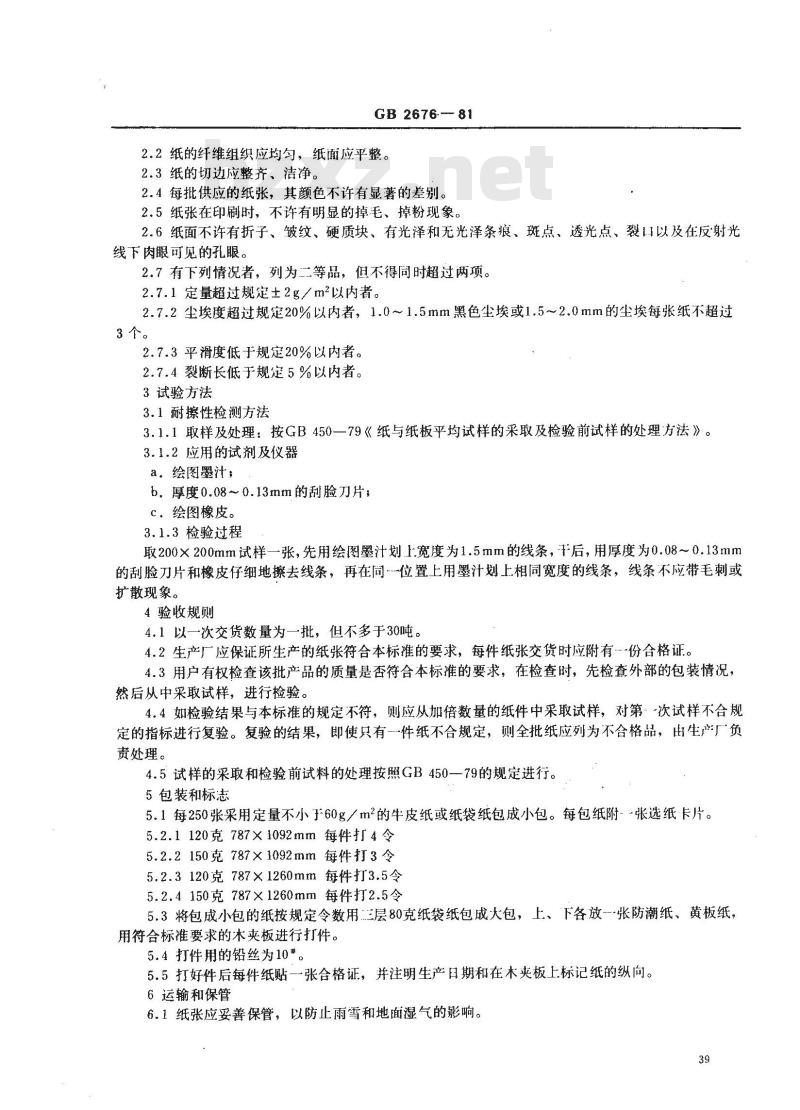

2.2纸的纤维组织应均匀，纸面应平整。2.3纸的切边应整齐、洁净。
2.4每批供应的纸张，其颜色不许有显著的差别。2.5纸张在印刷时，不许有明显的掉毛、掉粉现象。2.6纸面不许有折子、皱纹、硬质块、有光泽和无光泽条痕、斑点、透光点、裂以及在反射光线下肉眼可见的孔眼。
2.7有下列情况者，列为二等品，但不得同时超过两项。2.7.1定量超过规定±2g／m2以内者。2.7.2尘埃度超过规定20%以内者，1.0~1.5mm黑色尘埃或1.5~2.0mm的尘埃每张纸不超过3个。
2.7.3平滑度低于规定20%以内者。2.7.4裂断长低于规定5%以内者。3试验方法
3.1耐擦性检测方法
3.1.1取样及处理：按GB450一79《纸与纸板平均试样的采取及检验前试样的处理方法》。3.1.2应用的试剂及仪器
a。绘图墨汁；
b.厚度0.08～0.13mm的刮脸刀片；C．绘图橡皮。
3.1.3检验过程
取200×200mm试样一张，先用绘图墨汁划宽度为1.5mm的线条，#后，用厚度为0.08～0.13mm的刮脸刀片和橡皮仔细地擦去线条，再在同位置上用墨汁划上相同宽度的线条，线条不应带毛刺或扩散现象。
4验收规则
4.1以一次交货数量为一批，但不多于30吨。4.2生产厂应保证所生产的纸张符合本标准的要求，每件纸张交货时应附有---份合格证。4.3用户有权检查该批产品的质量是否符合本标准的要求，在检查时，先检查外部的包装情况，然后从中采取试样，进行检验。4.4如检验结果与本标准的规定不符，则应从加倍数量的纸件中采取试样，对第·-次试样不合规定的指标进行复验。复验的结果，即使只有件纸不合规定，则全批纸应列为不合格品，出生产厂负责处理。免费标准下载网bzxz
4.5试样的采取和检验前试料的处理按照GB450-79的规定进行。5包装和标志
5.1每250张采用定量不小于60g／m2的牛皮纸或纸袋纸包成小包。每包纸附--张选纸卡片。5.2.1120克787×1092mm每件打4令5.2.2150克787×1092mm每件打3令5.2.3120克787×1260mm每件打3.5令5.2.4150克787×1260mm每件打2.5令5.3将包成小包的纸按规定令数用三层80克纸袋纸包成大包，上、“下各放---张防潮纸、黄板纸，用符合标准要求的木夹板进行打件。5.4打件用的铅丝为10*。
5.5打好件后每件纸贴一张合格证，并注明生产日期和在木夹板上标记纸的纵向。6运输和保管
6.1纸张应妥善保管，以防止雨雪和地面湿气的影响。39
GB2676-81

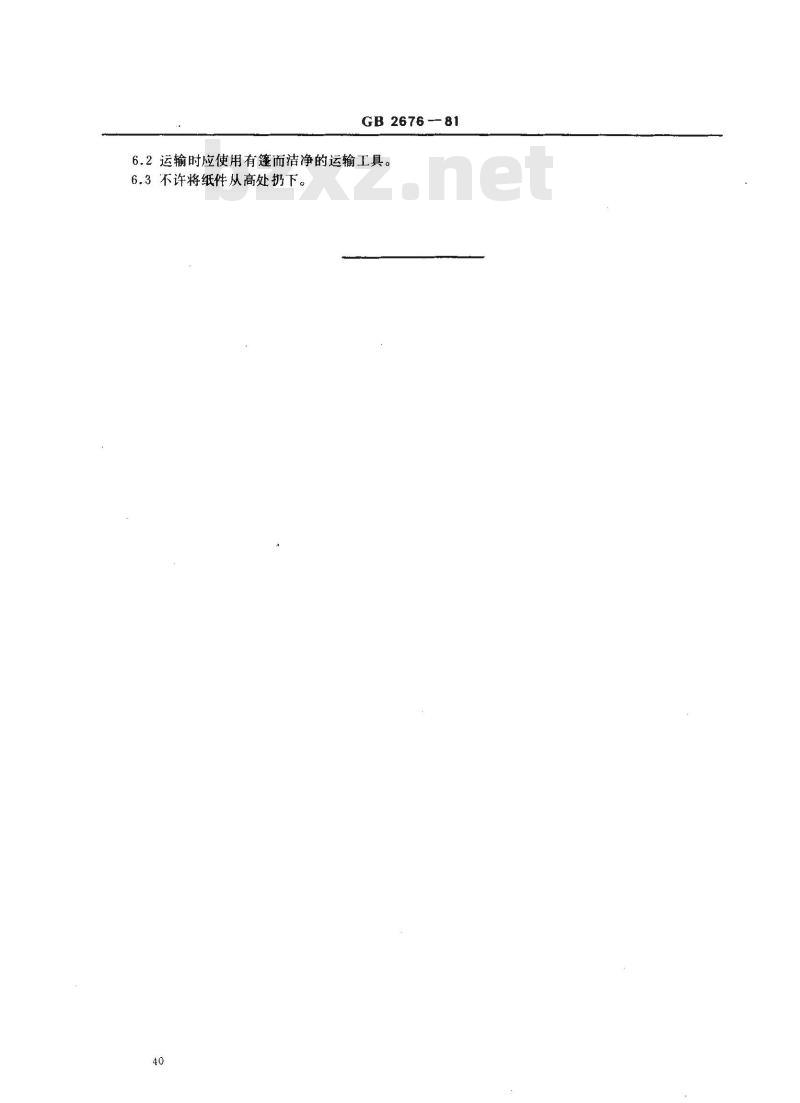

6.2运输时应使用有篷而洁净的运输工具。6.3不许将纸件从高处扔下。
