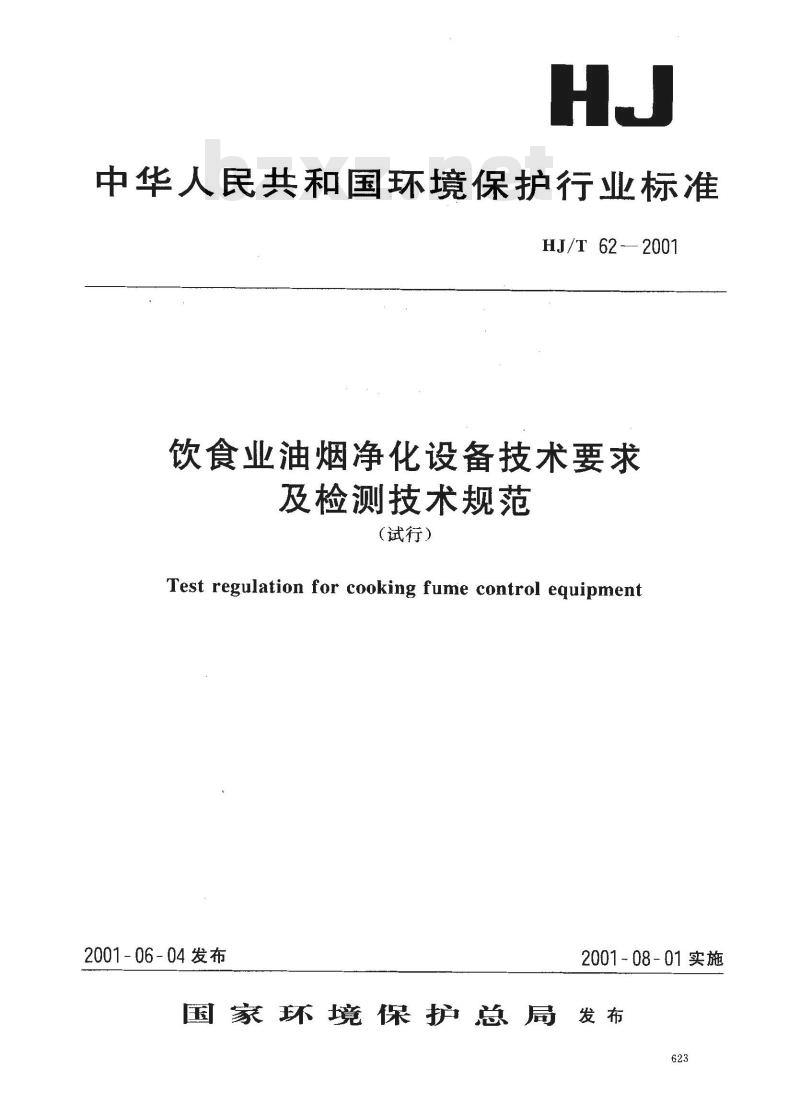

【环境保护行业标准(HJ)】 饮食业油烟净化设备技术要求及检测技术规范(试行)

中华人民共和国环境保护行业标准HJ/T 62-—2001
饮食业油烟净化设备技术要求
及检测技术规范
（试行）
Test regulation for cooking fume control equipment2001-06-04发布
2001-08-01实施
国家环境保护总局发布
HJ/T62--2001

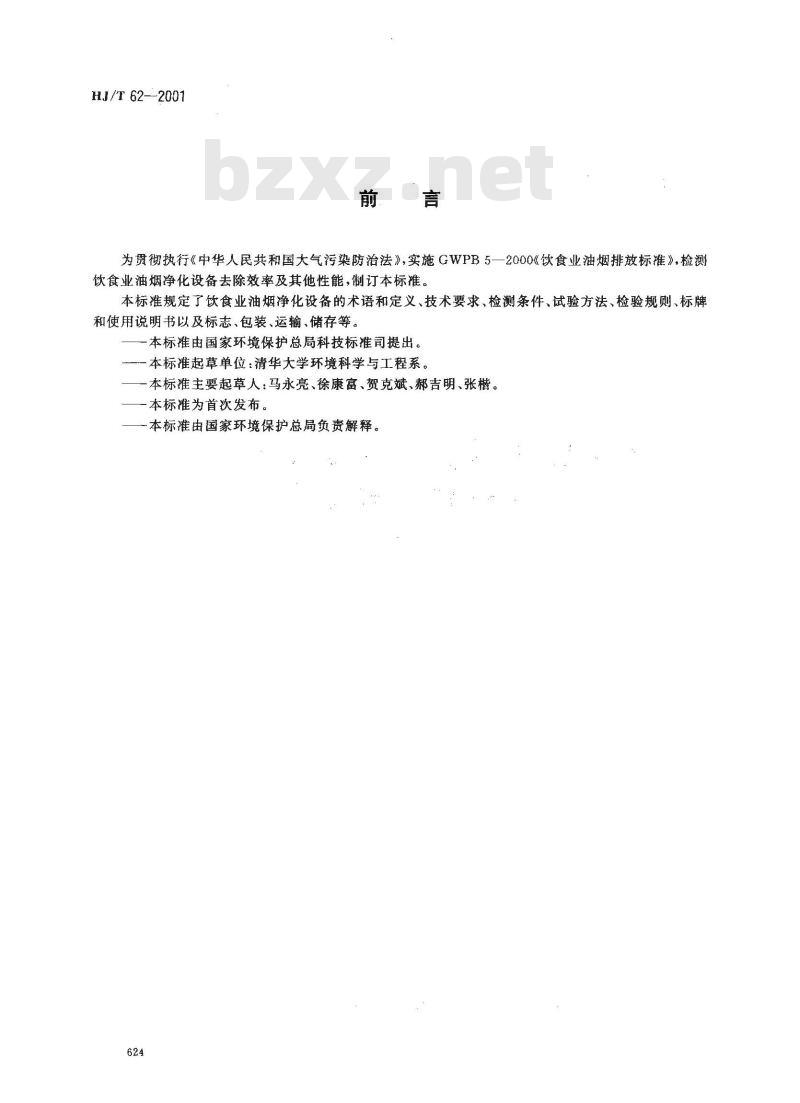

为贯彻执行《中华人民共和国大气污染防治法》，实施GWPB5一2000《饮食业油烟排放标准》，检测饮食业油烟净化设备去除效率及其他性能，制订本标准。本标准规定了饮食业油烟净化设备的术语和定义、技术要求、检测条件、试验方法、检验规则、标牌和使用说明书以及标志、包装、运输、储存等本标准由国家环境保护总局科技标准司提出。本标准起草单位：清华大学环境科学与工程系。一本标准主要起草人：马永亮、徐康富、贺克斌、郝吉明、张楷。本标准为首次发布。
本标准由国家环境保护总局负责解释。624

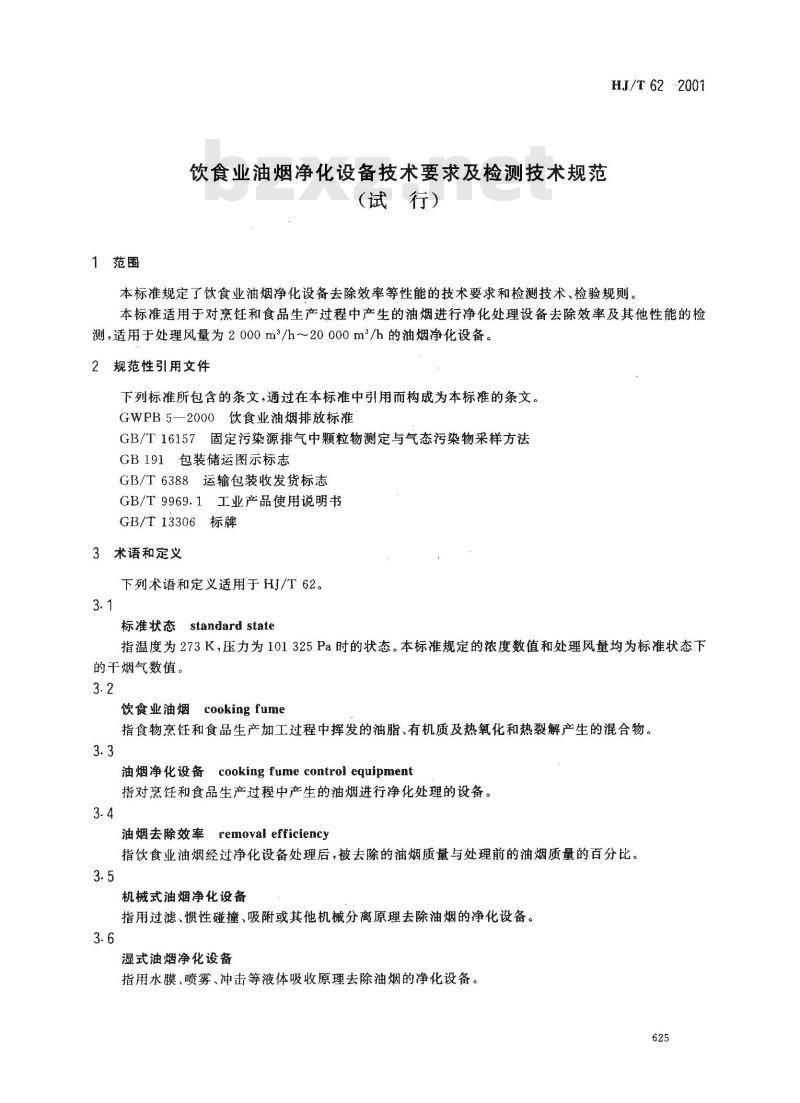

1范围
饮食业油烟净化设备技术要求及检测技术规范(试行)
HJ/T 62-2001
本标准规定了饮食业油烟净化设备去除效率等性能的技术要求和检测技术、检验规则。本标准适用于对烹饪和食品生产过程中产生的油烟进行净化处理设备去除效率及其他性能的检测，适用于处理风量为2000m/h～20000m2/h的油烟净化设备。2规范性引用文件
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。GWPB5—2000饮食业油烟排放标准GB/T16157固定污染源排气中颗粒物测定与气态污染物采样方法GB191包装储运图示标志
GB/T6388运输包装收发货标志
GB/T9969.1工业产品使用说明书GB/T13306标牌
3术语和定义
下列术语和定义适用于HJ/T62。3.1
标准状态standard state
指温度为273K,压力为101325Pa时的状态。本标准规定的浓度数值和处理风量均为标准状态下的干烟气数值。
饮食业油烟cooking fume
指食物烹饪和食品生产加工过程中挥发的油脂、有机质及热氧化和热裂解产生的混合物。3.3
油烟净化设备cooking fume control equipment指对烹饪和食品生产过程中产生的油烟进行净化处理的设备。3.4
removal efficiency
油烟去除效率
指饮食业油烟经过净化设备处理后，被去除的油烟质量与处理前的油烟质量的百分比。3.5
机械式油烟净化设备
指用过滤、惯性碰撞、吸附或其他机械分离原理去除油烟的净化设备。3.6
湿式油烟净化设备
指用水膜、喷雾、冲击等液体吸收原理去除油烟的净化设备。625
HJ/T 62—2001

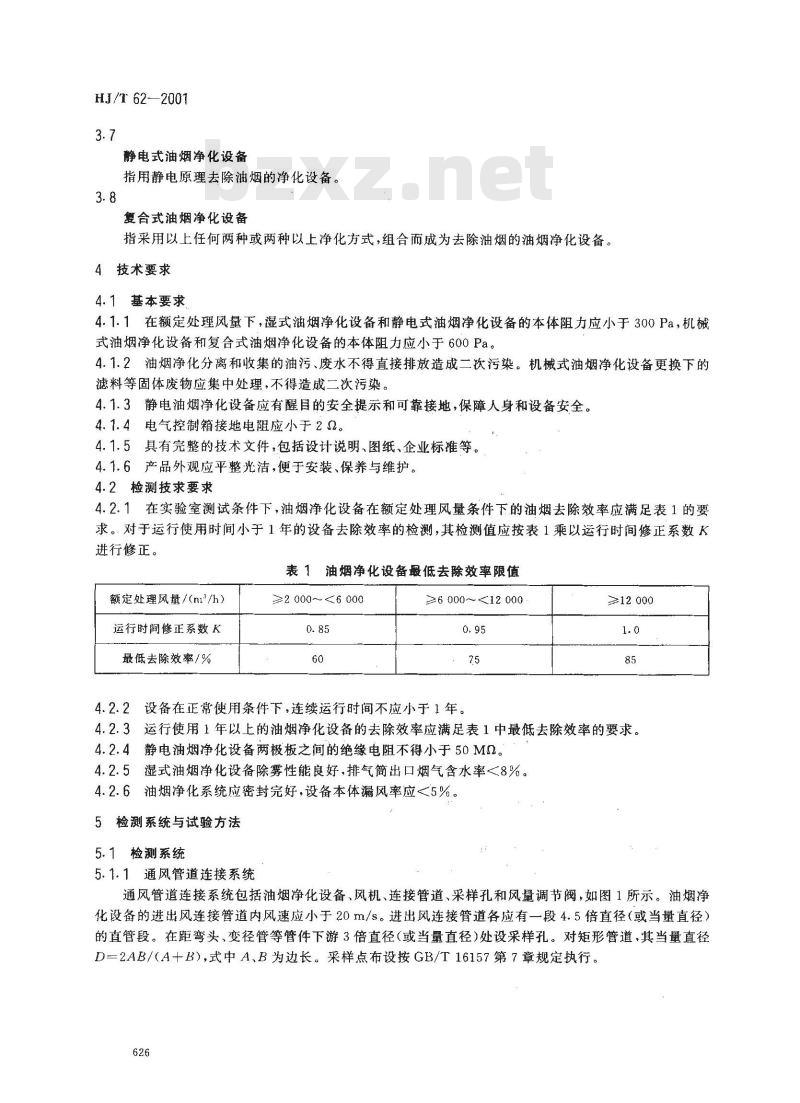

静电式油烟净化设备
指用静电原理去除油烟的净化设备。3.8
复合式油烟净化设备
指采用以上任何两种或两种以上净化方式，组合而成为去除油烟的油烟净化设备。4技术要求
4.1基本要求
4.1.1在额定处理风量下，湿式油烟净化设备和静电式油烟净化设备的本体阻力应小于300Pa，机械式油烟净化设备和复合式油烟净化设备的本体阻力应小于600Pa。4.1.2油烟净化分离和收集的油污、废水不得直接排放造成二次污染。机械式油烟净化设备更换下的滤料等固体废物应集中处理，不得造成二次污染。4.1.3静电油烟净化设备应有醒目的安全提示和可靠接地，保障人身和设备安全。4.1.4电气控制箱接地电阻应小于22。4.1.5具有完整的技术文件，包括设计说明、图纸、企业标准等。4.1.6产品外观应平整光洁，便于安装、保养与维护。4.2检测技求要求
4.2.1在实验室测试条件下，油烟净化设备在额定处理风量条件下的油烟去除效率应满足表1的要求。对于运行使用时间小于1年的设备去除效率的检测，其检测值应按表1乘以运行时间修正系数K进行修正。
表1油烟净化设备最低去除效率限值额定处理风量/（n1/h）
运行时间修正系数K
最低去除效率/%
≥2 000～<6000
≥6 000～<12 000
4.2.2设备在正常使用条件下，连续运行时间不应小于1年。≥12000
4.2.3运行使用1年以上的油烟净化设备的去除效率应满足表1中最低去除效率的要求。4.2.4静电油烟净化设备两极板之间的绝缘电阻不得小于50MQ。4.2.5湿式油烟净化设备除雾性能良好，排气筒出口烟气含水率<8%。4.2.6油烟净化系统应密封完好，设备本体漏风率应<5%。5检测系统与试验方法
5.1检测系统
5.1.1通风管道连接系统
通风管道连接系统包括油烟净化设备、风机、连接管道、采样孔和风量调节阀，如图1所示。油烟净化设备的进出风连接管道内风速应小于20m/s。进出风连接管道各应有一段4.5倍直径（或当量直径）的直管段。在距弯头、变径管等管件下游3倍直径（或当量直径）处设采样孔。对矩形管道，其当量直径D=2AB/（A+B),式中A、B为边长。采样点布设按GB/T16157第7章规定执行。626
发生器
5.1.2油烟发生装置
采样孔
油烟净
化设备
采样孔

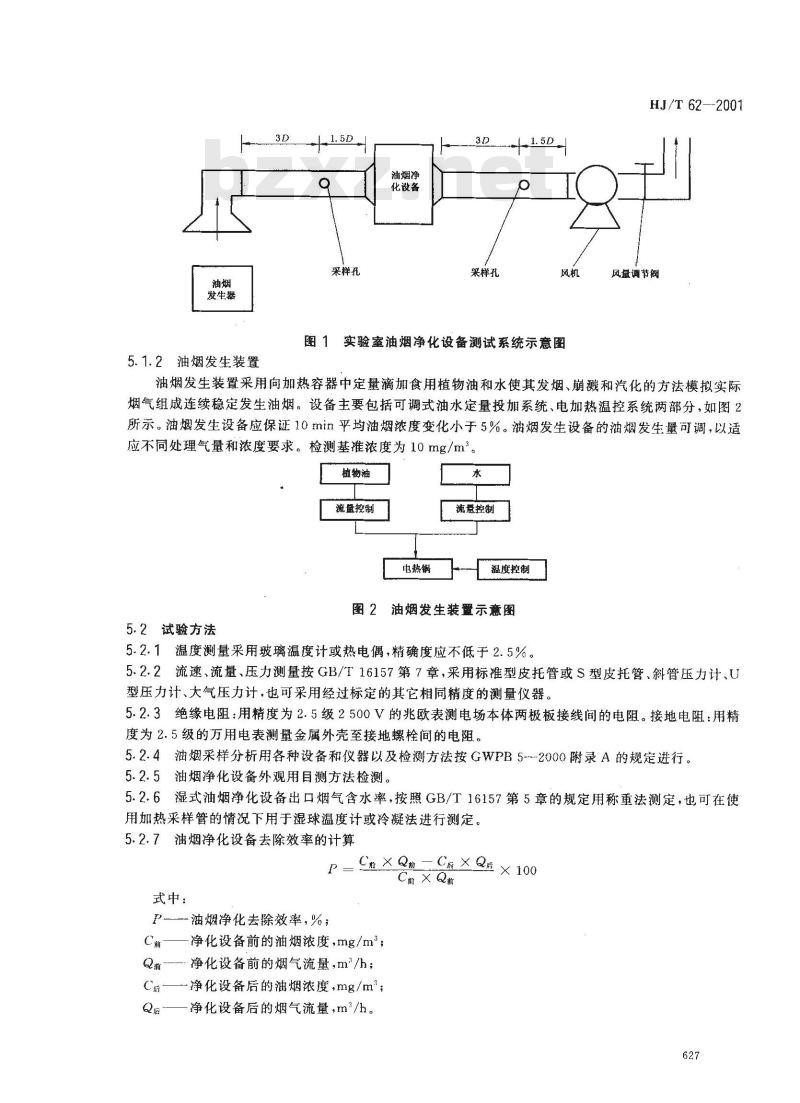

图1实验室油烟净化设备测试系统示意图HJ/T 62--2001
风垦调节阀
油烟发生装置采用向加热容器中定量滴加食用植物油和水使其发烟、崩溅和汽化的方法模拟实际烟气组成连续稳定发生油烟。设备主要包括可调式油水定量投加系统、电加热温控系统两部分，如图2所示。油烟发生设备应保证10min平均油烟浓度变化小于5%。油烟发生设备的油烟发生量可调，以适应不同处理气量和浓度要求。检测基准浓度为10 mg /m。植物油
流蜜控制
电热锅
流量控制
温度控制
图2油烟发生装置示意图
5.2试验方法
5.2.1温度测量采用玻璃温度计或热电偶，精确度应不低于2.5%。5.2.2流速、流量、压力测量按GB/T16157第7章，采用标准型皮托管或S型皮托管、斜管压力计、U型压力计、大气压力计，也可采用经过标定的其它相同精度的测量仪器。5.2.3绝缘电阻：用精度为2.5级2500V的兆欧表测电场本体两极板接线间的电阻。接地电阻：用精度为2.5级的万用电表测量金属外壳至接地螺栓间的电阻。5.2.4油烟采样分析用各种设备和仪器以及检测方法按GWPB5-2000附录A的规定进行。5.2.5油烟净化设备外观用目测方法检测。5.2.6湿式油烟净化设备出口烟气含水率，按照GB/T16157第5章的规定用称重法测定，也可在使用加热采样管的情况下用于湿球温度计或冷凝法进行测定。5.2.7油烟净化设备去除效率的计算Cm ×Qn = C×Q × 100
式中：
P--油烟净化去除效率，%；
净化设备前的油烟浓度，mg/m2；C前—
Q前-——净化设备前的烟气流量，m\/h；C后—-净化设备后的油烟浓度，mg/m\；Q后净化设备后的烟气流量，m2/h。C前×Q前
HJ/T 62—2001
5.2.8实验室条件下油烟净化设备去除效率的测定在检测系统中油烟净化设备在额定风量和模拟油烟浓度50mg/m2条件下累计运行24h后，调节发烟量至模拟油烟浓度10mg/m土2mg/m测定设备进出口油烟浓度和气流量，按5.2.7计算在额定风量下的油烟净化效率，并进行时间修正系数修正。取两次平行测定结果的平均值报告。在检测系统上改变风量至铭牌额定风量的80%和120%并相应调节模拟油烟浓度，测定油烟净化设备的油烟去除效率。
实验室测试的检测项目及结果应符合表2要求。5.2.9运行1年以上设备使用性能检测油烟净化设备生产厂提供5个以上运转1年以上的用户清单，由经认可的油烟净化设备检测机构抽取两台进行运行时间调查，并利用油烟发生器进行检测。检测项目及结果应符合表2要求。表2油烟净化设备检测项目及要求序号bZxz.net
检测项目
技术文件
产品外观
说明书
净化器的本体阻力
控制箱接地电阻
静电式净化设备极板间绝缘
湿式油烟净化设备出口烟气
含水率
设备本体漏风率
正常运行使用时间
额定风量条件下的去除效率
80%额定风量下的去除效率
120%额定风量下的去除效率
实验室测试
现场测试
出厂捡验
检测项目
检测项目
技术要
图纸、设计说明书、企业标准齐备应平整光洁，便于安装、保养、维护。静电净化设备应有醒目的安全提示符合GB/T13306
符合GB/T9969.并注明设备的保养周期和使用年限
湿式、静电式≤300Pa；机械式、复合式≤600 Pa
≥50MQ
≥1年
大型85%
中型75%
小型60%
6检测规则
6.1检验分类
产品的检验分为出厂检验和型式检验。6.2出厂检验
出厂检验项目及结果应符合表2的规定。6.3型式检验
6.3.1当有下列情况之一时，产品应进行型式检验a）新产品鉴定；
b）因产品材料或生产工艺发生重大改变，影响产品性能；c）连续停产两年以上恢复生产，d）正常生产三年；
e）国家质量检验机构提出检验要求。6.3.2检验项目
HJ/T 62--2001
进行一般型式检验时，检验项目应包括表2所规定的实验室测试或现场测试的全部项目。6.3.3抽样方法
应从不少于两个生产批次中随机抽样，抽取数量不少于两台。6.3.4完成检验后，填写《检验报告》,其内容格式参照表3，并附测试数据报告。6.4判定规则
6.4.1型式检验结果应符合第4章的相应规定。6.4.2表2所列检验项目1～6项中有两项不合格或7～13项中任检验项目不合格，需加倍抽样检验，若仍不合格，即判定为不合格。6.5其它规定
6.5.1对于不同规格的同类型设备，检测结果按受检设备额定风量大、中、小型分别有效，其中大型设备检测结果在不超过被检设备额定处理风量的150%的范围内有效。6.5.2对于处理风量大于20000m2/h的油烟净化设备，应进行单独的工程验收和污染源例行监测。7标牌和使用说明书
7.1标牌
7.1.1每件产品上必须有标牌，标牌应符合GB/T13306。7.1.2产品标牌应包括以下主要内容：a）产品名称、规格型号；
b）处理风量、净化效率、最高进口油烟浓度、设备阻力；c）生产厂名、地址、联系方式；d）产品的出厂日期和产品编号。7.2使用说明书
产品必须随机提供使用说明书，使用说明书应符合GB/T9969第1章要求，必须注明设备安装、运行、维修要求，并注明设备的保养周期和使用年限。629
HJ/T 62—2001
8标志包装运输储存
产品的标志、包装、运输、储存，由各生产单位根据产品类型特点，按照GB/T6388和GB191的有关规定执行。
表3检验报告内容
产品名称
受检单位
生产单位
抽样地点
样品数量
抽样基数
检验项目
主要使用仪器
检验结论
规模类型
规格型号
抽样时间
抽样者
原编号或生产日期
技术文件产品外观标牌说明书
本体阻力极板间绝缘电阻控制箱接地电阻烟气含水率本体漏风率去除效率大中小
检验专用章
