【国家标准(GB)】 橡胶或塑料涂覆织物 抗压裂性能的测定

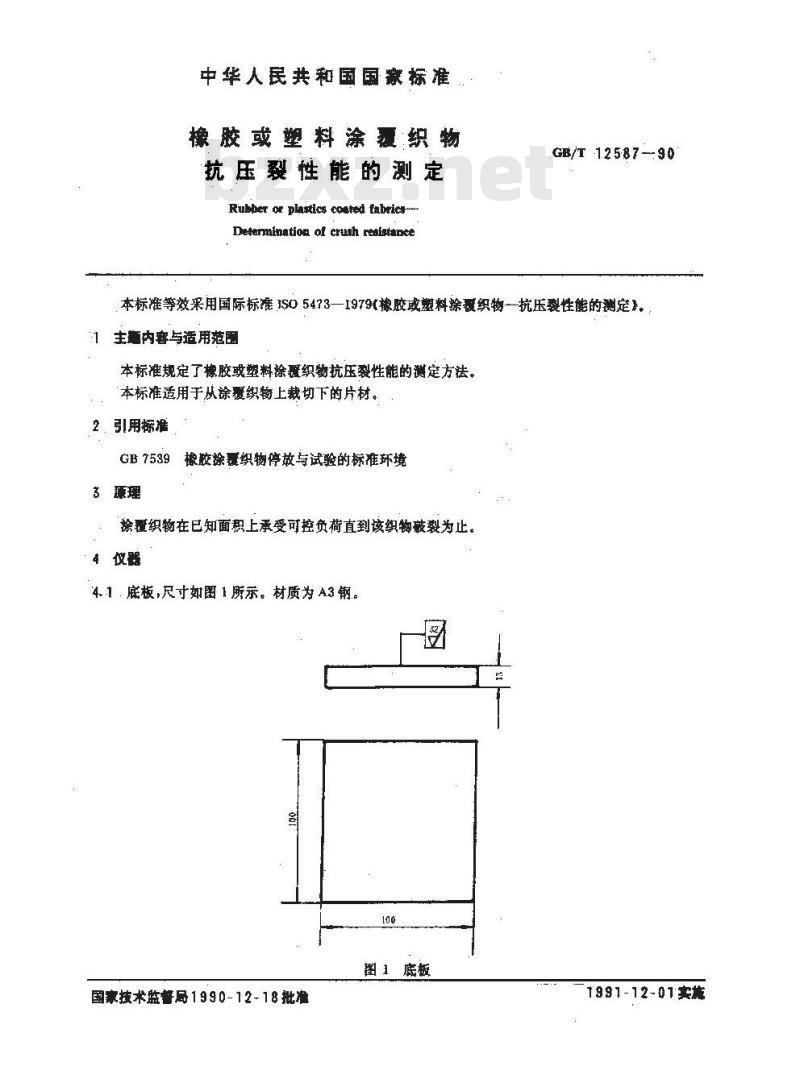

中华人民共和国国家标准
橡胶或塑料涂覆织物
抗压裂性能的测定
Rubber or plastics coated tabricg.Detenmination of crtah reaistanceGB/T 12587--90
本标准等效采用国际标准1S05473—1979(橡胶或塑料涂覆织物抗压裂性能的测定，1主题内容与适用范围
本标准规定了橡胶或塑料徐织物抗压裂性能的测定方法。本标准适用于从涂覆织物上裁切下的片材。2.引用标准
GB7539橡胶涂覆织物停放与试验的标准环境3理
徐覆织物在已知面积上承受可控负荷直到该织物敲裂为止。4仅器
4.1底板，尺寸如图1所示。材质为A3钢。图
图1底板
国素技术监餐局1990-12-18 批准1991-12-01实放

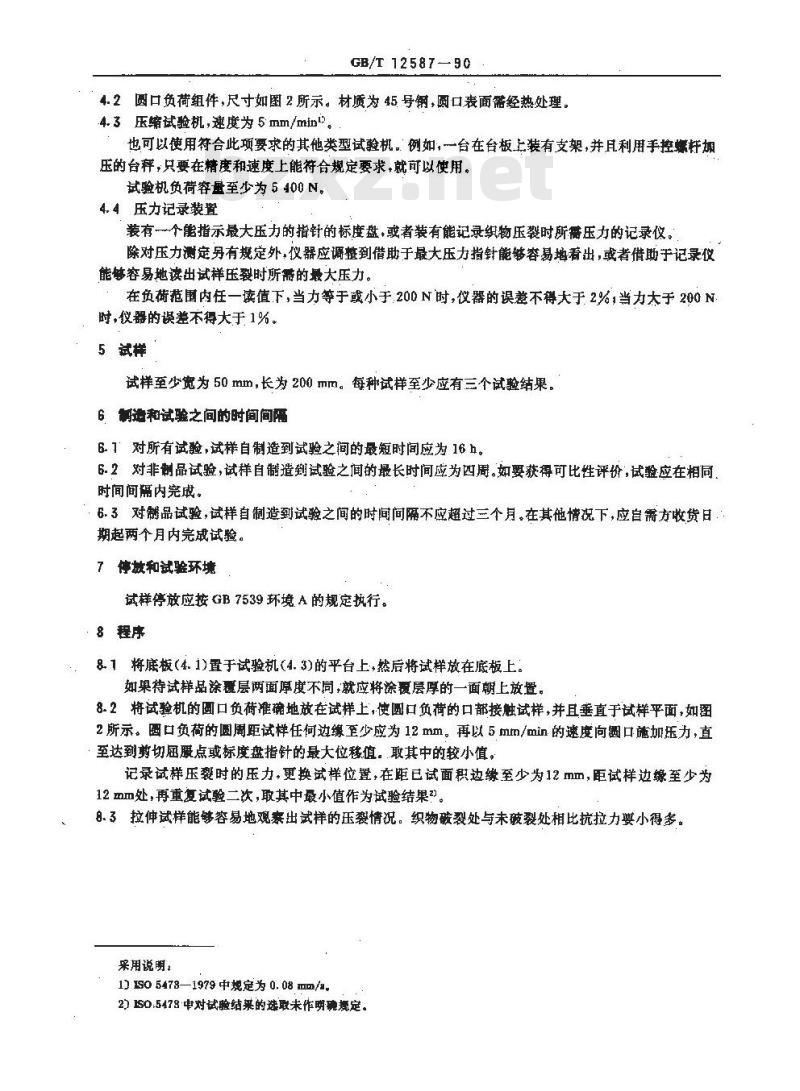

GB/T12587—90
4.2圆口负荷组件，尺寸如图2所示。材质为45号钢，圆口表面需经热处理。4. 3压缩试验机,速度为 5 mm/min2。也可以使用符合此项要求的其他类型试验机。例如，一台在台板上装有支架，并且利用手控螺杆加压的台秤，只要在精度和速度上能符合规定要求，就可以使用。试验机负荷容量至少为5400N。
4.4压力记录装置
装有一个能指示最大压力的指针的标度盘，或者装有能记录织物压裂时所需压力的记录仪。除对压力测定丹有规定外，仪器应调整到借助于最大压力指针能够容易地看出，或者借助于记录仪能够容易地读出试样压裂时所需的最大压力。在负荷范围内任一读值下，当力等于或小于200N时，仪器的误差不得大于2%，当力太于200N时，仪器的误差不得大于1%。
5斌样
试样至少宽为50mm，长为200mm。每种试样至少应有三个试验结果。6制造和试验之间的时间间隔
6.7对所有试验，试样自制造到试验之间的最短时间应为16h。6.2对非制品试验，试样自制造到试验之间的最长时间应为四周。如要获得可比性评价，试验应在相同时间间内完成。
6.3对制品试验，试样自制造到试验之间的时间间隔不应超过三个月。在其他情况下，应自需方收货日期起两个月内完成试验。
停放和试验环境
试样停放应按GB7539环境A的规定执行。8程序
8.1将底板（4.1)置于试验机(4.3)的平台上，然后将试样放在底板上。如果待试样品涂覆层两面厚度不同，就应将涂覆层厚的一面期上放置。8.2将试验机的圆口负荷准确地放在试样上，使圆口负荷的口部接触试样，并且垂直于试样平面，如函2所示。圆口负荷的圆周距试样任何边缘至少应为12mm。再以5mm/min的速度向圆口施加压力，直至达到剪切屈腰点或标度盘指针的最大位移值。取其中的较小值，记录试样压裂时的压力，更换试样位置，在距已试面积边缘至少为12mm，臣试样边缘至少为12mm处，再重复试验二次，取其中最小值作为试验结果2”。8.3拉伸试样能够容易地观赛出试样的压裂情况。织物破裂处与未破裂处相比抗拉力要小得多。采用说明，
1) ISO 5478—1979 中规定为 0. 08 mm/a,2)1SO.5478中对试脸结录的选取未作明规定例角-45
粗惜度
注：①应磨去所有的锐边。
②圆口应与癌板配合。
9试验报告
试验报告应包括下列内容，Www.bzxZ.net
引用本国家标准；
试样名称；
停放时间和温度：
·试验的试样数量，
GB/T 12587—90
4A断面

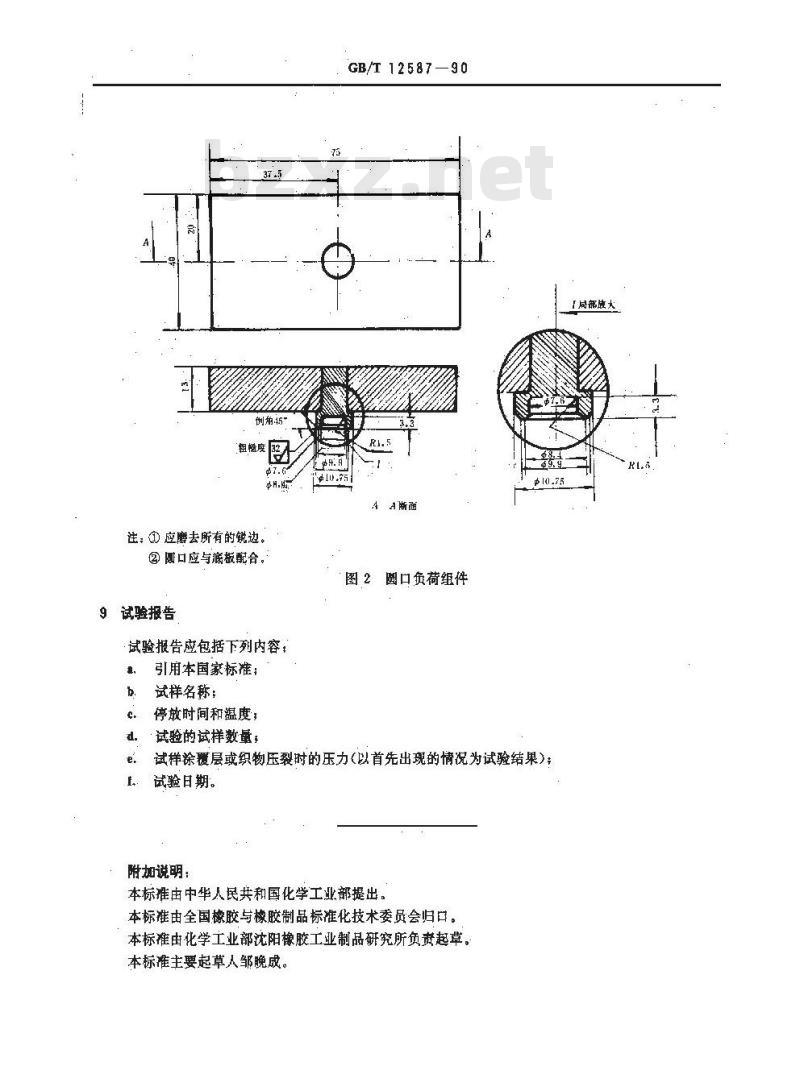

图2圆口负荷纽件
试样涂覆层或织物压裂时的压力（以首先出现的情况为试验结果）；试验日期。
附加说明：
本标推由中华人民共和国化学工业部提出。本标准由全国橡胶与橡胶制品标准化技术委员会归目。本标准由化学工业部沈阳橡胶工业制品研究所负责超草。本标准主要起草人邹晚成。
「局部施大
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
