【国家标准(GB)】 管路松套伸缩接头

GB/T12465-1996
本标准是在GB12465一90基础上修订的，SSJB型压盖式伸缩接头，原公称通径为1200mm，现增大到公称通径为4000mm。SSJA型螺母式伸缩接头，原公称压力为1.6MPa，现提高到公称压力为6.4MPa。并增加了法兰式松套伸缩接头。本标准从生效之日起，代替GB1246590。本标准由中国船舶工业总公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准由江苏省无锡县管道附件厂和中国船舶工业总公司603所负责起草。本标准主要起草人：荣次仙、俞根娣、吴绍曾、沸海涌。本标于1990年首次发布，1995年第一次修订。225
1范围
中华人民共和国国家标准
管路松套伸缩接头
Piping sleeve expansion jointsGB/T12465-1996
代替GB12465—90
本标准规定了管路松套伸缩接头（以下简称伸维接头）的产品分类、技术要求、试验方法、检验规则、标志、包装和贮存等。
本标准适用于输送海水、淡水、饮用水、污水、原油、燃油、滑油、空气、煤气、温度230℃的蒸汽和颗粒粉状介质等管路的连接以补偿管路热胀冷缩的位移。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2501—89船用法兰连接尺寸和密封面（四进位）CB/Z343--84热漫锌通用工艺
3产品分类
3.1伸缩接头的型式分为：
SSIA型
SSJB 型-
VSSJA型
一螺母式伸缩接头，
压盖式伸缩接头：
一法兰式伸缩接头。
3.2伸缩接头的基本参数按表1。表1伸缩接头的基本参数
3.3伸缩接头的结构和基本尺寸。公称压力PN
0.25~~6. 4
0. 25 ~~1. 6
3.3.1SSIA型螺母式伸缩接头的结构和基本尺寸按图1和表2。国家技术监督局1996-04-25批准226
公称通径DN
65~3200
65~3000
651200
65--3 600
65~3000
65~1200
1997-01-01实施
公称通径
管子外径
GB/T 12465-- 1996

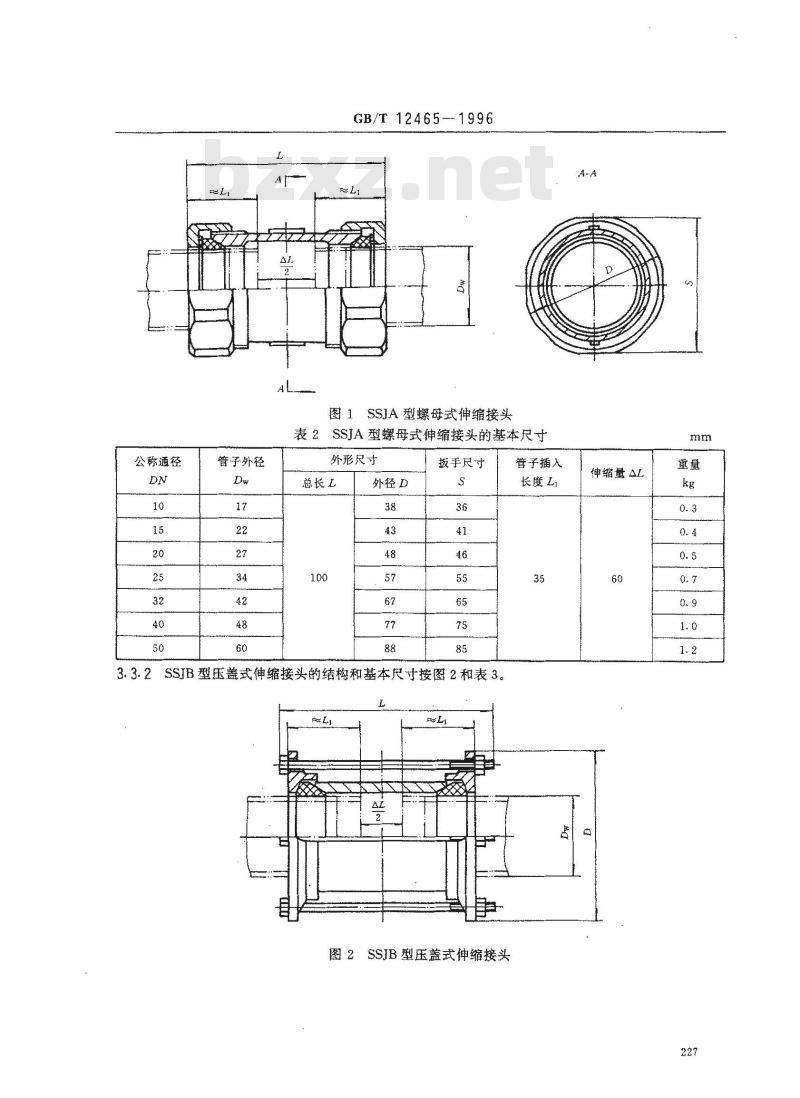

图1SSJA型螺母式伸缩接头
表2SSJA型螺母式伸缩接头的基本尺寸外形尺寸
外径D
扳手尺寸
3.3.2SSIB型压盖式伸缩接头的结构和基本尺寸按图2和表3。图2SSJB型压盖式伸缩接头
管子插人
长度L
伸缩量AL
公称通径
管子外径
GB/T12465-1996

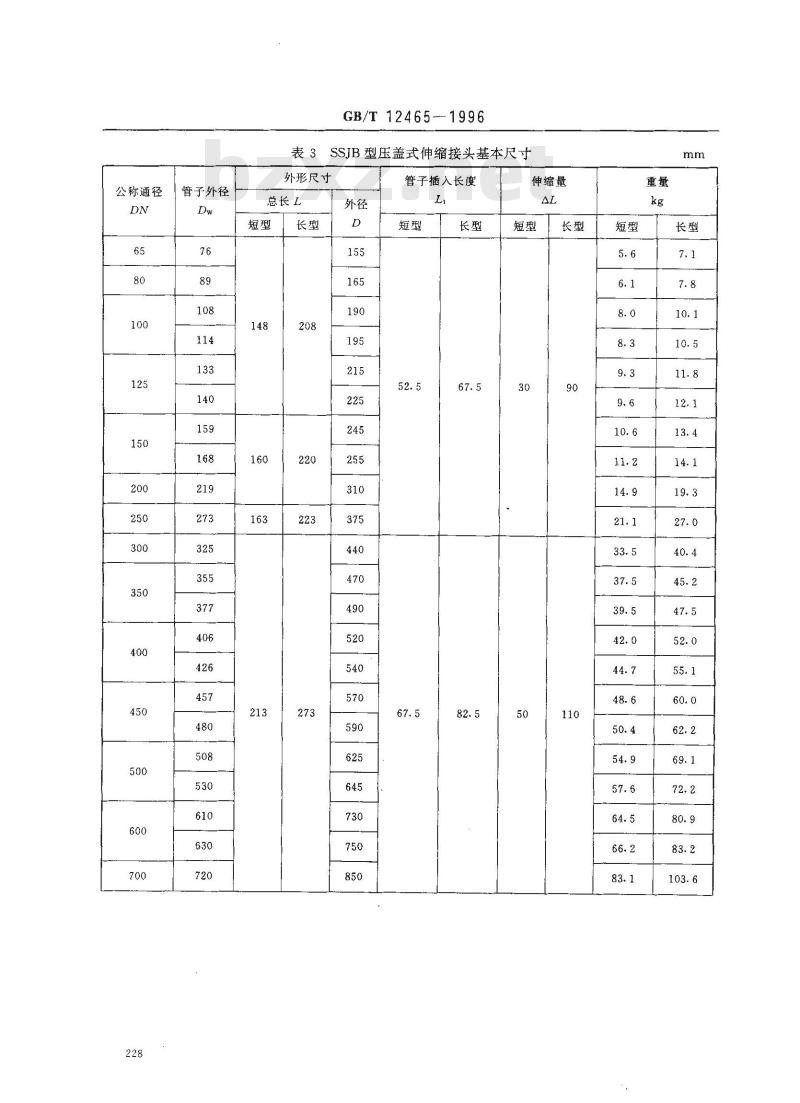

表3SSJB型压盖式伸缩接头基本尺寸外形尺寸
总长L
管子插入长度
伸缩量
公称通径
管子外径
外形尺寸
总长L
GB/T12465—1996
表3（完）
管子插入长度
伸缩量
VSSJA型法兰式伸缩接头的结构和基本尺寸按图3和表4～表7。aL
图3VSSJA型法兰式伸缩接头
公称通径
管子外径
GB/T12465
表4PNO.25MPa的VSSJA型法兰式伸缩接头的基本尺寸法兰连接尺寸
螺栓孔中
法兰外径
心圆直径
螺栓孔径
管子插
入长度
伸缩量
公称通径
公称通径
管子外径
管子外径
法兰外径
GB/T 12465—1996
表4（完）
法兰连接尺寸
螺栓孔中
心圆直径
螺栓孔径
管子插
人长度
表5PNO.6MPa的VSSJA型法兰式伸缩接头的基本尺寸法兰连接尺寸
螺栓孔中
法兰外径
心圆直径
螺栓孔径
管子插
人长度
伸缩量
伸缩量
公称通径
管子外径
(508）
（610)
法兰外径
GB/T12465--1996
表5（完）
法兰连接尺寸
螺栓孔中
心圆直径
螺栓孔径
管子插
入长度
伸缩量
公称通径
管子外径
（355)
（457)
GB/T12465—1996
表6PN1.OMPa的VSSJA型法兰式伸缩接头的基本尺寸法兰连接尺寸
螺栓孔中
法兰外径
心圆直径
螺栓孔径
管子插
入长度
伸缩量
公称通径
公称通径
管子外径
管子外径
（457)
法兰外径
GB/T12465—1996
表6（完）
法兰连接尺寸
螺栓孔中
心圆直径
螺栓孔径
数量1
管子插
人长度
表7PN1.6MPa的VSSJA型法兰式伸缩接头的基本尺寸法兰连接尺寸
螺栓孔中
法兰外径
心圆直径
螺栓孔径
管子插
入长度
伸缩量
伸缩量
公称通径
管子外径
3.6标记示例
法兰外径此内容来自标准下载网
GB/T12465—1996
表７（完）
法兰连接尺寸
螺栓孔中
心圆直径
螺栓孔径
管子插
入长度
伸缩量
公称通径为40mm，公称压力为1.6MPa、本体材料为可锻铸铁的SSJA型螺母式伸缩接头：伸缩接头A16040KGB/T12465—1996公称通径为250mm，公称压力为1.0MPa、本体材料为球墨铸铁、短型的SSJB型压盖式伸缩接头：
伸缩接头B10250QSGB/T12465—1996公称通径为500mm，公称压力为1.6MPa、本体材料为碳素结构钢、表面需镀锌、长型的SSJB型压盖式伸缩接头：
伸缩接头B16500GLZGB/T12465—1996公称通径为800mm，公称压力为1.6MPa、本体材料为球墨铸铁的VSSJA型法兰式伸缩接头：伸缩接头VA16800QGB/T12465—1996技术要求
主要零件材料按表8。
表8主要零件的材料
零件名称
本体、压盖
密封菌
螺栓、螺母
普通碳素钢
球墨铸铁
可锻铸铁
丁腈橡胶
氟橡胶
普通碳素钢
优质碳素钢
Q235-A
QT 400-17
KTH350-10
RN7444
SF7433
Q235-A
20、35
4.2VSSJA型法兰式伸缩接头的法兰连接尺寸按GB2501。标准号
GB 700—88
GB1348—88
GB9440-88
GB7039—86
GB 7040—86
GB700—88
GB 699--88
4.3伸缩接头的本体不应有擦伤、沟槽或碰撞形成的明显凹陷，并不得有裂纹、结疤、折叠、分层等缺陷。
4.4用于介质为水的伸缩接头（含螺栓及螺母)应镀锌，镀层厚度按CB\/Z343。订货时应说明表面处理或涂层要求。
4.5管子外径如采用括号内尺寸,SSJB压盖式伸缩接头需加限位螺钉时，订货时应说明。4.6管路伸缩接头两端附近管子应装固定支架。235
GB/T 12465—1996
4.7强度试验压力p,=1.5PNMPa，密封性试验压力为p.=1.25PNMPa，保持5min不得有渗漏，试验使用介质为水。
4.8可挠量试验和偏心量试验的试验压力p,=1.25PNMPa，保压5min不得有渗漏。试验使用介质为水。
5试验方法
5.1密封性试验
将伸缩接头安装在试验台上，加水压p=1.25PNMPa，保压5min不得有渗漏。5.2强度试验
密封性试验做好后，再加水压p一1.5PNMPa，不得有明显的塑性变形。5.3可挠量试验
将伸缩接头安装在挠曲试验台上，两端连接管调至同一直线上，将一端端部顶至按表9可挠量处，加水压 p.=1.25PN MPa,保压5min不得有渗漏。5.4偏心量试验
将伸缩接头安装在偏心试验台上，两端连接管调至同一直线上，将端连接管压至按表9偏心量处，加水压p=1.25PNMPa，保压5min不得有渗漏。表9伸缩接头可挠量和偏心量
6检验规则
公称通径DN
65~700
700~2000
2 200~3 200
65~700
700～ 2 000
2200~3200
3 400~4 000
伸缩接头应进行型式检验和出厂检验。6.1型式检验
6.1.1有下列情况之应进行型式检验；a）工厂首次制造或产品转产生产的试制定型鉴定；b）正式生产后结构、材料、工艺有较大改变，影响产品性能时；c）产品长期停产后，恢复生产时；d）出厂检验结果与上次型式检验有较大差异时；e）国家质量监督机构提出进行型式检验。6.1.2型式检验按表10。
可挠量
偏心量
