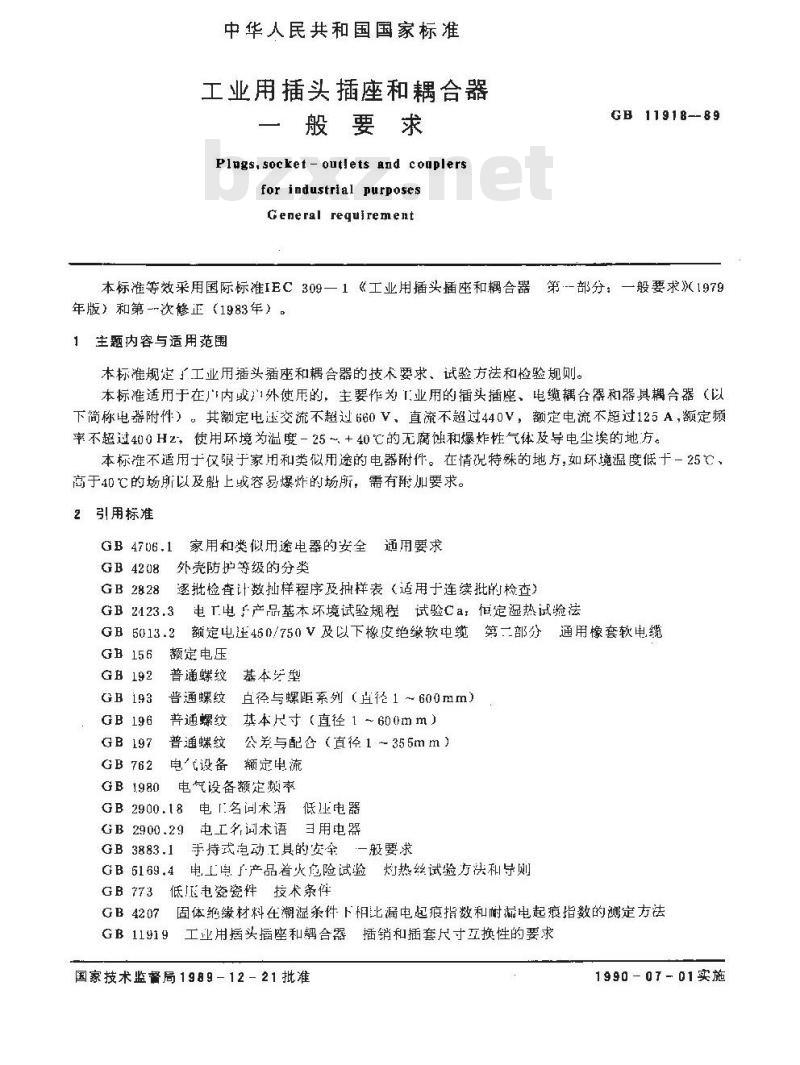

【国家标准(GB)】 工业用插头插座和耦合器 一般要求

中华人民共和国国家标准
工业用插头插座和耦合器
一般要求
Plugs,socket - outlets and couplersfor industrial purposes
General requirement
GB 11918--89
本标准等效采用国际标准IEC309一1《工业用插头插座和耦合器第-部分：一般要求》1979年版）和第~次修正（1983年）。1主题内容与适用范围
本标准规定厂工业用插头插座和耦合器的技术要求、试验方法和检验规则。本标准适用于在内或外使用的，主要作为「业用的插头插座、电缆耦合器和器具耦合器（以下简称电器附件）其额定电速交流不超过660V、直流不超过440V，额定电流不超过125A，额定频率不超过400H2，使用环境为温度-25～+40℃的无腐蚀和爆炸性气体及导电尘埃的地方。本标连不适用于仅限于家用和类似用途的电器附件。在情说特殊的地方，如坏境温度低十一25℃，高于40℃的场所以及船上或容易爆炸的场所，需有附加要求。2 引用标准
GB47061家用和类用途电器的安全通用要求GB4208
外壳防护等级的分类
GB2828
逐批检查计数拙样程序及掘样表（适用于连续批的检查）GB 2123.3
GB 5013.2
GB 196
GB 762
GB 1980
电T电子产品基本坏境试验规程试验Ca：佰定湿热试验法额定电压450/750V及以下橡皮绝缘软电缆第二部分通用橡套软电缆额定电压
普通螺纹：基本牙型
普通螺纹直径与螺距系列（直径1～600mm）普通螺纹其本尺寸（直径1 ～600m m）普通螺纹
公差与配合（直径1～355mm）
电气设备额定电流
电气设备额定频率
GB2900.18
GB 2900.29
GB 3883.1
GB 5169.4
电「名词术语低压电器
电工名调术语日用电器
手持式电动工具的安全一般要求电工电了产品着火色险试验灼热丝试验方送和导则低电瓷瓷件技术条件
固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法GB4207
GB 11919
工业用插头插座和羯合器插销和插套尺寸五换性的要求国家技术监督局1989-12-21批准1990-07-01实施
8术语
GE11918—89

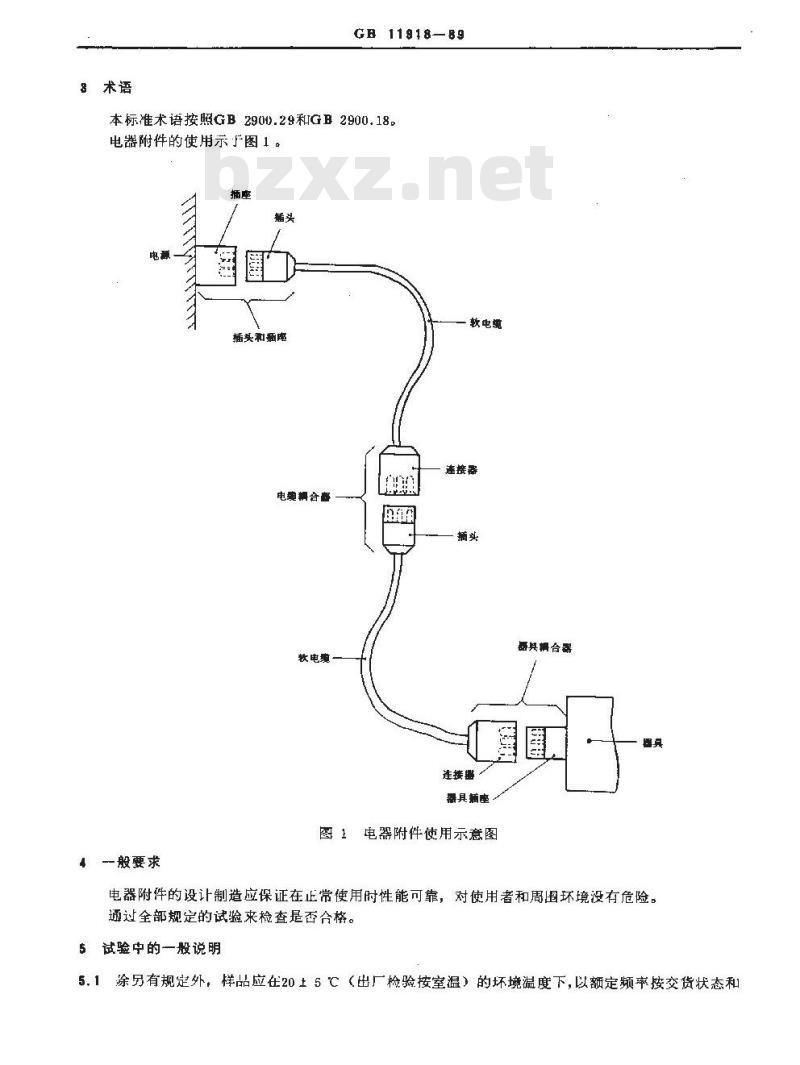

本标准术语按照GB2900.29和GB2900.18。电器附件的使用示于图1。
插头和插电
教电缆
连接器
电奥精合部
教电缆
连接墨
番具插座
图1电器附件使用示意图
一般要求
墨具据合器
电器附件的设计制造应保证在正常使用时性能可靠，对使用者和周围环境没有危险。通过全部规定的试验来检查是否合格。5试验中的一般说明
5.1涂另有规定外，样品应在20上5℃（出厂检验按室温）的坏境温度下，以额定频率按交货状态和正常使用条件进行试验。
GB 11818—69

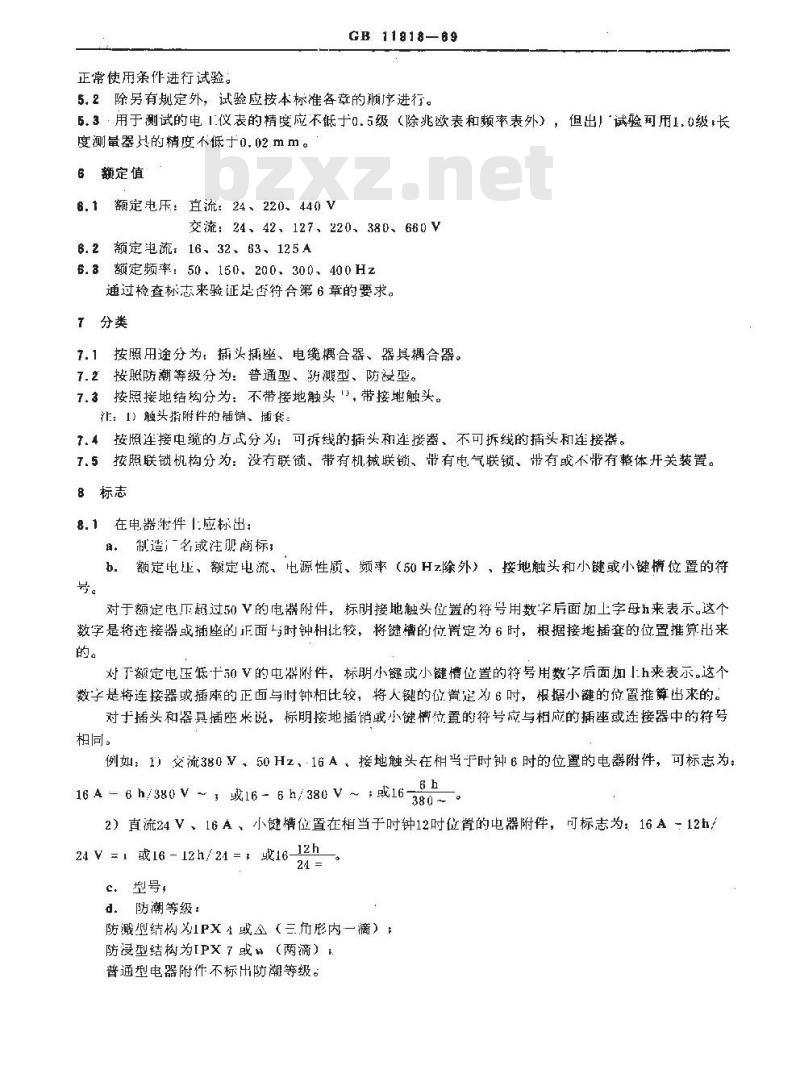

5.2除另有规定外，试验应按本标准各章的顺序进行。6.3用于测试的电1仪表的精度应不低于0.5级（除兆欧表和赖率表外），但出）试验再用1.0级，长度测量器H的精度不低于0.02mm。6额定值
6.1额定电压：直流：24、220、440V交流：24、42、127、220380、660V6.2额定电流，16、32、63、125A6.3额定频率：50、150、200、300、400Hz通过检查标志来验证足否符合第6 章的要求。7分类
7.1按照用途分为，插头插座、电缆耦合器、器具耦合器。7.2按照防潮等级分为：普通型、防溅型、防设型。7.3按照接地结构分为：不带接地触头，带接地触头。汇：1）触头指附件的插销、插黛。7.4按照连接电缆的方或分X：可拆线的插头和连接器、不可拆线的捕头和连接器。7.5按照联锁机构分为：没有联锁、带有机械联锁、带有电气联锁、带有或不带有整体开关装置。8标志
8.1在电器附件1.应标出：
制造名或注吸商标：
额定电上、额定电流、电源性质、频率（50Hz除外），接地触头和小键或小键槽位置的符号。
对于额定电压超过50V的电器附件，标明接地触头位置的符号用数字后面加上字母来表示。这个数字是将连接器或插座的正面一时钟相比较，将键槽的位置定为6时，根据接地插套的位置推算出来的。
对于额定电压低于0V的电器附件，标明小键或小键槽位置的符号用数字后面加h来表示。这个数字是将连接器或插座的正面与时钟相比较，将人键的定为6时，根据小键的位置推算出来的。对于插头和器具插座米说，标明接地插销或小键槽位置的符号应与相应的插座或连接器中的符号相同。
例如：1）交流380V、50 Hz、16 A，接地触头在相当于时钟6时的位置的电器附件，可标志为6h
16A-6 h/380 V～ 或16- 6 h/380 V～或16-380
2）直流24V、16A、小键位置在相当于时钟12时位置的电器附件，可标志为：16A-12h/24V=或16-12h/24=，或16-12h
c.型号，
d.防潮等级：
防溅型结构为IPX或A（三角形内一滴）防浸型结构为IPX7或（两滴）1.普通型电器附件不标出防潮等级。GB 11918—89

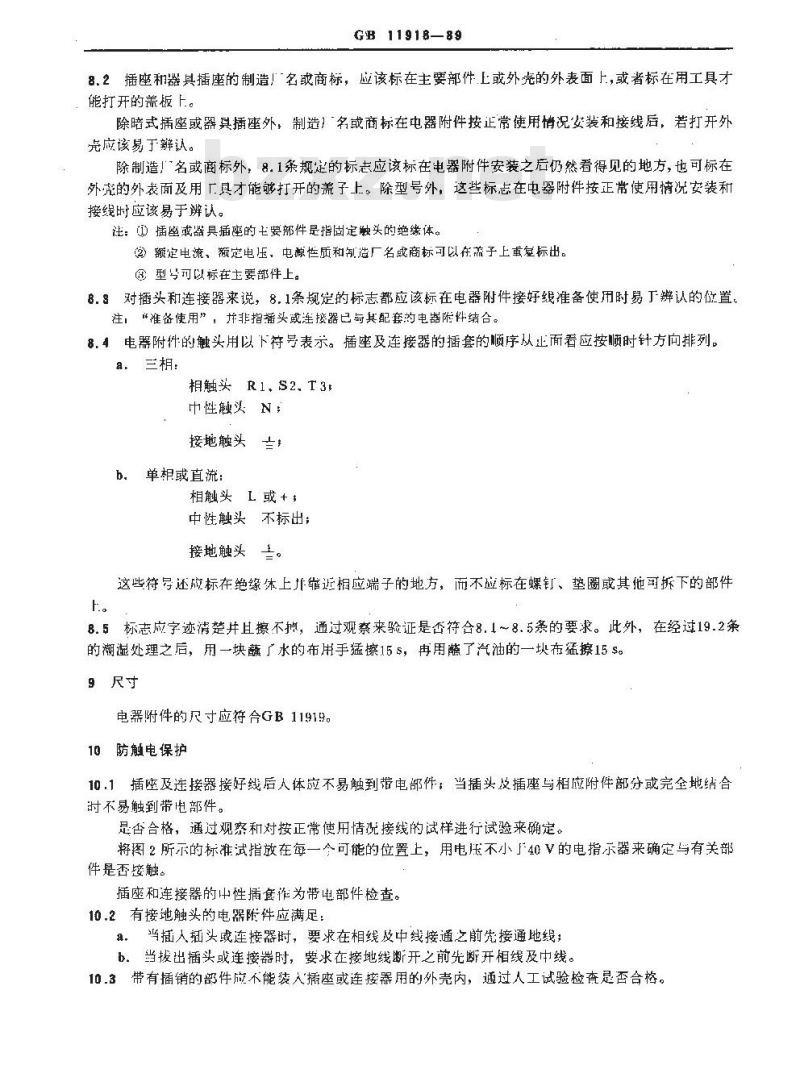

8.2插座和器具插座的制造！名或商标，应该标在主要部件上或外壳的外表面上，或者标在用工具才能打开的盖板上.。
除暗式插座或器具插座外，制造！名或商标在电器附件按正常使用情况安装和接线后，若打开外尧应该易于辩认。
除制造！名或商标外，8.1条规定的标志应该标在电器附件安装之后仍然看得见的地方，也可标在外壳的外表面及用「具才能够打开的盖子上。除型号外，这些标志在中器附件按正常使用情况安装和接线时应该易于辨认。
注；（i）插幽或器具插座的七要部件是指固定融头的绝缘体。额定电流、额定电压，电源性质和凯造厂名或商标可以在盖子上重复标出。?型号可以标在主要部件上。
8.8对插头和连接器来说，8.1条规定的标志都应该标在电器附件接好线准备使用时易丁辩认的价置。注，\准备使用”，并非指头或连接器已与其配套的电器陷件结合。8.4电器附件的触头用以下符号表示。插座及连接器的插套的顺序从止面看应按顺时针方向排列。a.三租：
相触头 R1、S2、T3#　
中性触头N；
接地触头：
b.单相或直流：
相触头 L 或+$
中性触头不标出；
接地触头≠。
这些符号还版标在绝缘上并靠近相应端子的地方，而不应标在螺钉、垫圈或其他可拆下的部件t..
8.5标志应字迹清楚并且擦不掉，通过观察来验证是否符合8.1~8.5条的要求。此外，在经过19.2条的潮湿处理之后，用一块蘸了水的布用手猛擦15 s，再用了汽油的一块布猛擦15s。9尺寸
电器附件的尺寸应符合GB11919。10防触电保护
10.1插座及连接器接好线后人体应不易触到带电部件，当插头及插座马相应附件部分或完全地结合时不易触到带电部件。

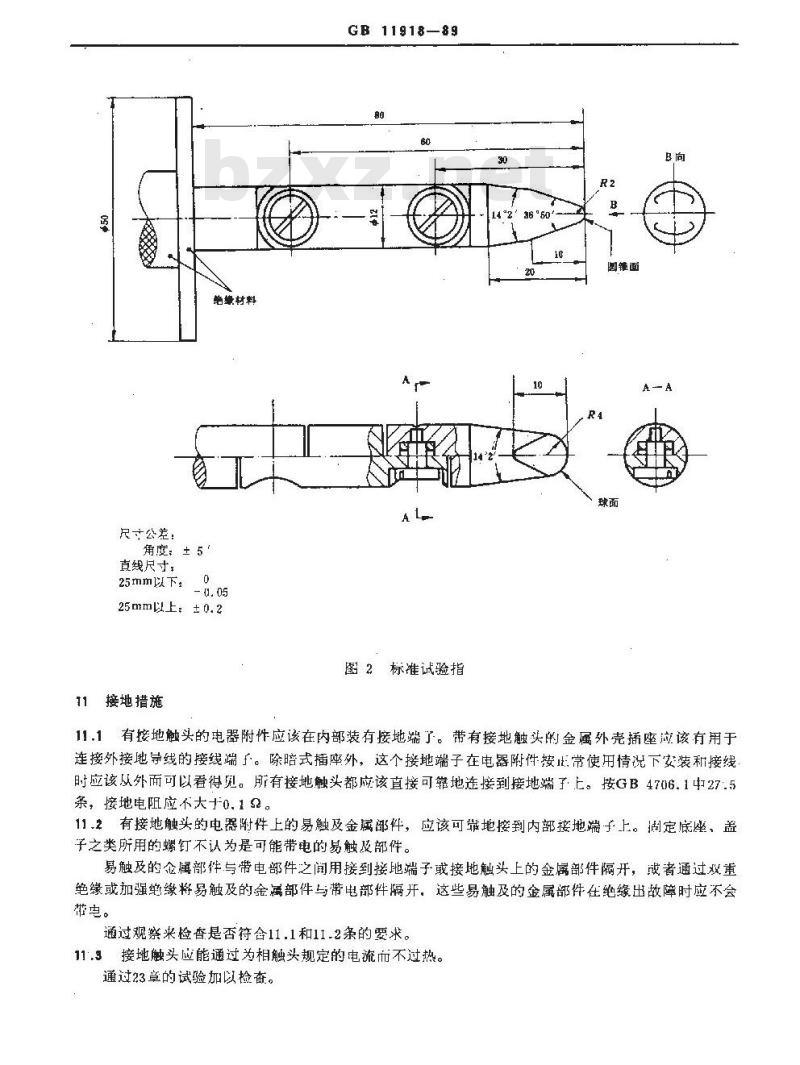

是否合格，通过观察和对按正常使用情况接线的试样进行试验来确定。将图2所示的标准试指放在每一个可能的位置上，用电压不小了40V的电指示器来确定与有关部件是否接触。
插座和连接器的中性插套作为带电部件检查。10.2有接地触头的电器附件应满足：理。当插人插头或连接器时，要求在相线及中线接通之前先接通地线；b。当拨出插头或连接器时，要求在接地线断开之前先断开相线及中线。10.3带有插销的部件应不能装人插座或连接器用的外壳内，通过人工试验检查是否合格。尺寸公差：
角度：± 5
直线尺寸；
25m以下：
绝繁材料
25mm以上：±0.2
接地措施wwW.bzxz.Net
GB 11918—89
图2标雄试验指
圆罐面
有接地触头的电器附件应该在内部装有接地端了。带有接地触头的金属外壳插座应该有用于连接外接地导线的接线端。除暗式插座外，这个接地端子在电器附件按常使用情说下安装和接线时应该从外而可以看得见。所有接地触头都应该直接可地连接到接地端子上。按GB4706.1中27.5条，接地电阻应不大十0.1α
11.2有接地触头的电器附件上的易触及金属部件，应该可靠地接到内部接地端子上。闹定底座、盖子之类所用的螺钉不认为是可能带电的易触及部件。易触及的金属部件与带电部件之间用接到接地端子或接地触头上的金属部件隔开，成者通过双重绝缘或加强绝缘将易触及的金减部件与带电部件隔开：这些易触及的金属部件在绝缘出故障时应不会带电。
通过观察来检查是否符含11.1和11.2条的要求。11.3接地触头应能通过为相触头规定的电流而不过热。通过23章的试验加以检查。
GB 11918—89
11.4接地触头应有防止机械损伤的保护层。通过观察来检查是否合格。
接线端子
可拆线的电器附件应该装有用螺钉，螺母或类似部件进行连接的接线端子。12.1
在端子上除螺钉、螺母，垫圈、U型卡、夹板等之外，其余部件应该是下列的一种材料制成的：12.2
b．含铜量：冷加工部件不低了58%，其他部件不低于50%：C，耐腐蚀性不低于铜、机械性能符合要求的其他金属。12.3如果接地端子的本体不是电器附件金属架或外壳的部分，就应该由12.2条所规定的材料制成。如果其本体是金属架渠或外壳的--部分，其夹紧螺钉或螺世应该由12.2条所规定的材料制成。如果接地端了的本体是铝或铝合金制的框架或外壳的一部分，需要采取措施防止铜和铝或铅合金之间接触面产生腐蚀。
为了防止腐蚀，可以使用有合适涂覆层的金属螺钉或螺母。通过观察和化学分析来检查是否符合12.1～12.3条的要求。接线端子应能与表1所规定的导线相连接。12.4
16、32
(二极）
16、$2
(极）
导线的截面积
用」捶头，连接
器和器具插腐
16 ~35
：1）果是柱式端子，端了号2。用于插座
6 ~ 25
鼎子号码
用丁插头，
连接器和器
與插座
用下插座
外部接地翊子
导线的截
端子号码
通过观察、测量和接人规定的最小和最大截面积的导线加以检查是否符合要求，焊片端子除外。符合本标准的爆片端子，其电缆焊片必须能容纳表1中规定的导线。12.5端子应有足够的机械强度
夹紧导线的螺钉和螺母应符合GB192193、GB196～197的规定。12.6接线端应该可靠地固定在电器附件上，当旋动火紧导线用的螺钉或螺母时端子不应松动。史紧导线用的螺钉和螺母不应用来固定其他部件，但可以用来防止插头或摘座的触头转动或位移。12.7端子应设计成用两个金属表面夹紧导线，并有足够的接触压力，但又不会损坏导线！。小」或等」5号的端子，应该允许导线不经特殊加工就可以接上去，在旋紧螺钉或螺母时导线不应滑出。
GB11918--89
注：1）如果守线有探的或尖锐的刻痕，就认为是损坏「。2）：“特殊加三”一词，纠括导线的焊接，申缆焊片的使用等，但不包导绒在插人端子前的整形或绞合。12.7.1对除焊片端子外的端子，先将12.4条中规定的最小和最大截面积的导线央紧再放松。夹紧导线时用的扭矩是表13中规定的最人扭的2/3。如果是带槽的六用螺钉头，则所施扭矩为表13中第3列所示扭矩的2/3。
12.了.2对焊片端子，在夹紧矩形检验片之后，通过观察端子来检查是否符合要求。检验片的厚度为C，宽度为2&，从捡验片末端起距离g处有孔，直径为4的螺钉可穿过（见图A5），夹紧检验片所施加的最大力短为衣13规定扭短的2/3。12.8端了应该符合附录A图A1～图A5的要求。如果图A1～图A3的端子有足够的机械强度，并且在夹住最不利的截面积的导线时，每一个夹紧螺钉至少哒合两整圈螺纹，则固定部件、螺母及螺钉（或螺栓）上的螺纹长度可以减少。图A1适用于柱式接线端F：
图A2适用于螺钉或螺栓接线端子：图A3适用丁鞍型接线端子
图A4适用于罩式接线端
图A5适用于焊片接线端子。
12.8.1如果端子螺孔是冲压翻边形成的，边缘应平滑，而螺纹长度应至少超过最小规定值0.5mⅢ。是否合格，通过观察，测量来检查，而对螺纹长度减少的接线端了述要通过12.9条的试验加以检查。
12.8,2导线的灾持部件之间的最大间隙，用直径等丁eo:mm的钢针来检。对于图A1中没有压板的端子，要在没有导线在位时把夹紧螺印旋到底，这时钢针应不能插人间隙中。
对于图A2.的端子和图A1中有压板的端子，要把一根导线夹在端子中，钢针应不能插入e间隙中。
12.8.3图A1的端了用圆截面导线，其截面积×表1所规定的中间值。图A2的端了用单股导线，其直径D为表A2中的规定值。当这样的导线在位时，钢针应不能在导线轴平行的方向插入任何间隙。12.8，4图A1中规定的夹紧螺钉和完全插人的导线端部之间的最小距离，用上间规定的圆截面导线来检查，导线应该穿过导线所在的坐间，伸出螺纹外至少为规定的最小距离。12.9在符合图A1，但螺纹长度减少了的端子上连接--根12.4条规定的最小截面积的导线并将其夹紧，或者连接一根12.4条规定的最人截面积的导线并将其轻轻地夹住，取两者中最不利的情况做试验。在符合图A2或图A3，但螺纹长度减少广的端子上连接12.4条规定的最大面积的导线并轻轻地夹住。
以上情况至少要有两圈螺纹完全联合。然后，在这些端子1连接12，4条规定的最小和最大截面积的导线。插座和器具插座用硬线（单根实心线或多股绞线），插头和连接器用软线。用等于261条规定值的2/3力矩将端子螺钉旋紧，每一根导线都要按表2经受拉力试验。
端子号码
拉小N
GB 11918—89
沿导线轴向施机拉力，作用时H！min，但不婴猛然用力。试验期间，守线在端子中不脸有明显移动。12.10焊片端子应只适用于额定电流至少为63A的电器附件，这种端子应装有锁定部件。12.11接地端子的夹紧螺钉或螺母应锁定，只有用具才能将其松动。12.12接线端子应满足：
以端于中松脱出的螺钉不能在带电部件和与接地端子相连的金属部件之间建立电气连接；a.
从带电端子中脱出来的导线不能接触到与接地端子连接的金属部件：b.
从接地端子脱出来的导线不能接触到带电部件。通过观察和人T试验来确定是否符含12,10～12,12条的要求。12.13当导线正确连接时，在不同极性的带电部件之间或者在这些部件与易触及的金属部件之间不应该有意外接触的危险。如果多股线的一股线脱出端子，它不应有伸出外壳的危险。通过观察和下述试验来检查是否合格。取一根截面积为12.4条规定数值的中问值的软线，从其末端起刮去绝缘8mm长，把这条多股线的股线悬，其余线全部插人并夹紧在端子中，将悬空的线向各方向弯曲而不破坏绝缘包皮，也不绕障碍物做急弯。
接到带电端子上的导线的悬空线，既不应该碰到不带电的金属部件，也不能伸出外壳，而接到接地端子上的导线的整空线，不应该碰到带电部件。如果需要，在另一位置取一怒空线再做试验。13联锁装置和保持装置
13、1联锁装置应该装在不符合做分断能力和证常操作试验的插密和连接器中。中气联锁装置应该与机械开关装置机械地连接起来（如果机械开关装置是由电启动的也应满足这一要求），以便使插销带电时不能从抵座中拔出，或者使插头在开关装置处于“接通”的位置时不能插人描密中。
只有把合适的插头插人，才能使有机械联锁的带开关的插座利带开关的连接器中的机械开关装置进行工作。
插座利连接器应该设计成当与配套的电器附件结合后，联锁装置方能正确工作。机械联锁用的机械开关装置可以装在插座或连接器中。13.2电器附件应装有符含木标准的保持装置。13.3装有整体开关的，由插头操纵的电器附件应符合21和22章的要求。14橡胶和热塑性材料的抗老化性橡胶和热塑性材料外壳的电器附件和合成橡胶部件（如密封圈、挚圈等），应该有足够的抗老化性能。
通过在有空气的成分和压力的大小进行加速老化试验来确定是否合格。把试样白由地悬挂在自然通风的烘箱叫，箱温和老化试验时问为：橡胶70±2℃，10d（240h）
热塑性材80±2℃，7d（168h）
在试样大效达到室温店进行检查，试样不应有肉眼得的裂纹和变影，材料也不应该变粘或变腻
试验之后，试样不应行影响继续使用的损坏。把试样成在大平的，个盘里，在另一盘里放上础码，础码质虽等十试样的质量机500名，然后用下GB11918—89
的粗佰包若手指按试样，使天平恢复平衡。试验后，试样上不应留有布狼，试样的材料不应粘在布上。15一般结构
15.1电器附件中易触及的表面，成该没有毛刺和尖锐边缘。15.2带有插套的部件或荐有插销的部件应易于固定在安装面上，其紧固件和固定外壳的紧固件不应作其他用途。
通过观察来确定是否符合15.1和15.2条的要求。使用者应无法变更电器附件的接地触头或中性触头的位置。15.3
通过人工试验来确定是否合格。额定中流125A的电器附作应该是防没型的。15.4
电瓷零件应符合GB773。
16插座的结构
16.1插座的插套在与相应的插头完全结合时，应具有足够的接触！压力，通过温升试验确定是诱待合要求。
插套应该能自动调节，以保证具有足够的接触压力。除接地插套外，其尔插套应该是浮动的。如果接地插套在所行方向都有必要的弹性，则不必浮动。通过观察和进行下列的试验确定是否衍合要求。经硬化处理的钢制量规，其丧而粗糙度为R，心2μm，尺小为表3所示。将这些途去油脂的量规插人每个相应的去袖脂的抵套里，测出拔出并所需的力。力利量规的重款之和应该超过表3所示的最小拔山力，这一试验应该在16.2条的试验后进行。表
插销标称直径
最规的
基本尺寸
极泌偏善
16.2插套的火持力不应过大，以免影响插头顺利地插人和拔步最小裁出方
通过检查从试样上拨出试验插头所需的力来确延是否合格，试样的固定方法如图3所示。把插销尺寸如表4所示的试验播义插进试样4插销标称直径
GB11818-89
图3检查拔出力的试验装置
支季架
试验插头
附加重物
主重物
试验插头插销直径
基本尺
极限偏差
GB 11918--89
物、附加重物（后考的力为前者的1／10）、试验插头及来具等的重量之和等丁表5所示的最大拨山力。
以不使试验插头受到冲击的方法将主重物悬挂起来，允许附加重物从5cn的商度落在重物上，插头不应留在试样上。
电器阴件颜定电流
16.3插座应保证：
导线容易引人端了中，并在其中固定！a.
b．导线能正确定位，导线的绝缘不与不同极性的带电部件接触，心．在接线后盖子或外克要容易固定。最大拔出力
16，4防触电的保护部件应有足够的机械强，固定应该可靠，在正常使用中不应松动，只有用工具才能将其拆下。
固定外壳至少用两个独立的、需用工其才能扩动的部件。16.5电缆人口处应允许放人电缆导管或保扩套。通过观察并用12.4条规定的解大载面积的导线进行安装试验来确定是否衍合16.3～16.5条的要求。16.6绝缘衬垫、护板及类似部件应具有足够的机械强度，只有严重损坏这些部件才能将其从尽定体上拆下，或只有在正确位置才能更换这些部件。通过观察及19.2条和25章的试验来确定是否合格。16.7防溅型电源插座在装有电缆而插头不在位时，应该是全封闭的，此外，还应备有在插头完金插人时能保证所需防潮等级的部件。全封闭和防潮用的部件，应可靠地固定在捕座上。盖了弹簧应该出耐腐蚀材料制成。预定只于一个安装位置的电源插座，应有在该位置起作用的排泄孔，其直径至少为5mm，宽度在3mm以上i面积至少为20mm2。通过观察。测量及19和20章的试验来确定是否合格。16.8防漫型电源插座在装有电缆而插头不在位时，应该是全封闭的，此外，述应备有在插头完全插人时能保证所需防潮等级的部件。插义不在位时，“可用个盖于达到全封闭。防潮用的部件应牢固地固定在电源插座上。通过观察及19和20章的试验米确定是否符合要求。17插头和连接器的结构
17.1插头和连接器的外克应该将接线端子和软继的终端完全包围在内。可拆线的插头和连接器，其结构应保证：可以正确逆接导线，从缆芯的分离处到接线端子这段距离的导线之闻相互不会接触。
GB 11918-89
电器附件应设计成只能按原米部件之问的相互关系进行重新装配。通过观禁，必要时通过拆装试验来确定是否符合要求。17.2插头或连按器的各个部件之间放应可靠地相互固定，在止常使用111不应松动，只有工具才能将插头或连接器拆散。
通过拆装试验和25.3条的试验来确定是否符合要求。17.3如果有绝缘衬垫，应有足够的机械强度，只有将其严重损坏才能从固定位置上拆下来，或者贝有在正确位置才能将其更换。
通过观察及19.2和25.3条的试验来确定是查合格。17.4抵头的插销应锁定，以防止转动，只有拆插头才能取出插销。通过观察和拆装试验来确定是否符合要求。连接器的插套应能陶动调节，以保证具有足够的接触压力。17.5
除接地插套外，其余的插套应是浮动的。如果接地插套在各个方向都有所需的弹性，则不必浮动。通过观察和试验来硼定是否符舍要求。17.6连接器插套的灾待力不应大到使插头不易插人和拔出的程度，低要有足以防止插头在正常使用时脱出连接器的能力。
通过16.1和16.2条的试验确定是否符合要求。17.7防型和防浸型插头，应装有在与配套的电器附件完全结合时保证所需防潮等级的部件。只有用工具才能拆下这些部件。
通过观察及19和20章的试验来确定是否合格。17.8防溅型和防型连接器按正带便用装有软电缆而不与配查的电器附件结合时，成该是全封闭的此外，应装有在与配套电器附件结合时保证所需防潮等级的部件。当配套的电器附件不在位时，可用一个益子达到全封闭。防潮部件应牢固地定在连接器上。盖子弹簧应该是耐腐蚀材料做的。通过观察及19和20章的试验米确定是否合格。18器具插座的结构
18.1器且插座的插销应锁，以防止转动，只有用工具才能取出。循销可以是浮动或固定的。18.2防溅型和防禄型器其插座，应该有当配套的连接器究全结合时保证所需防潮等级的部件。这些部件只有用具才能拆下来。通过观察及19和20竞的试验确定是否合格。19防潮
19，1不同防潮等级的电器附件，应分别按照19.2和19.3条进行试验。19.2防溅型和防漫型外壳的电器附件，应该符合电器附件分类1的防潮等级。是否合格，通过以下试验来确定。本项试验足在装有相应的屯缆或导管的电器附件上进行的。螺纹压益用等于25.5条规定值的2/3扭矩旋紧。螺母按常使用情况腿紧。插座装在铅垂面上，使排泄孔处最低位置，连接器处了最不利的位置上。
插座和连接器在与配套的电器附件结合和不结合的情说卡分别进行试验，防潮部件按正常使用时
