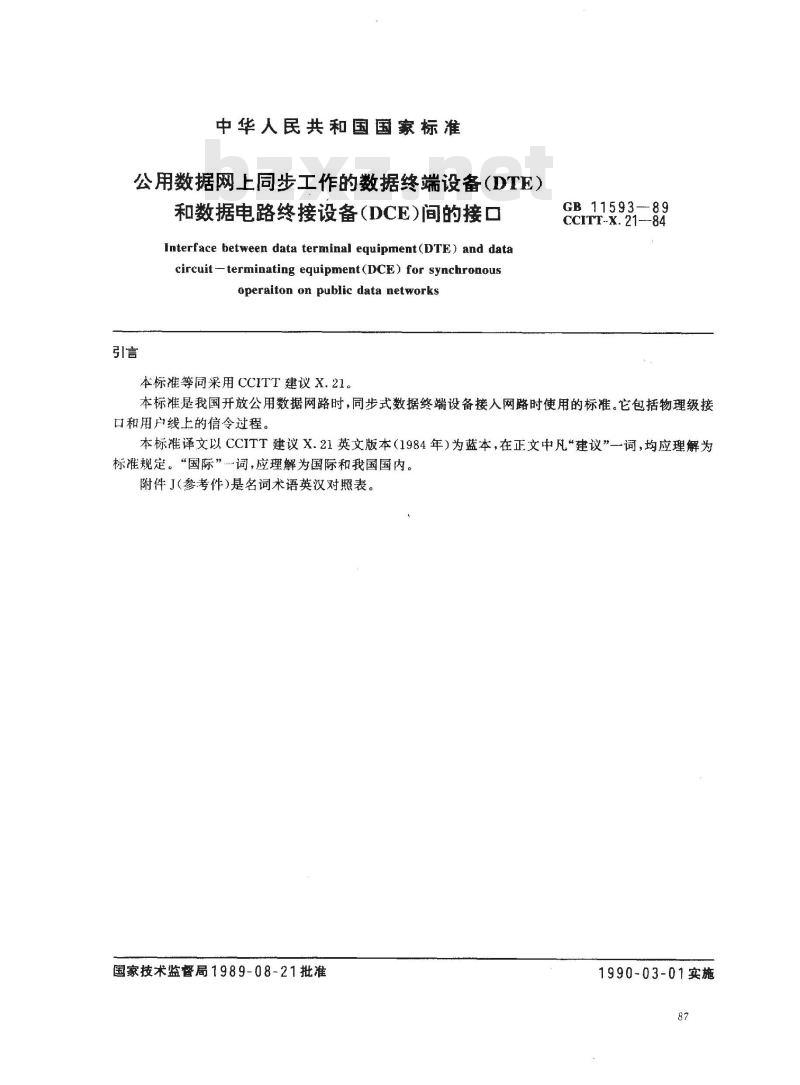

中华人民共和国国家标准
公用数据网上同步工作的数据终端设备（DTE）和数据电路终接设备（DCE）间的接口Interface between data terminal equipment(DTE) and datacircuit -terminating equipment(DCE) for synchronousoperaiton on public data networks引言
本标准等同采用CCITT建议X.21。GB11593-89
CCITT-x. 21--84
本标准是我国开放公用数据网路时，同步式数据终端设备接入网路时使用的标准。它包括物理级接口和用户线上的信令过程。
本标准译文以CCITT建议X.21英文版本（1984年）为蓝本，在正文中凡“建议”一词，均应理解为标准规定。“国际”…词，应理解为国际和我国国内。附件J(参考件)是名词术语英汉对照表。国家技术监督局1989-08-21批准1990-03-01实施

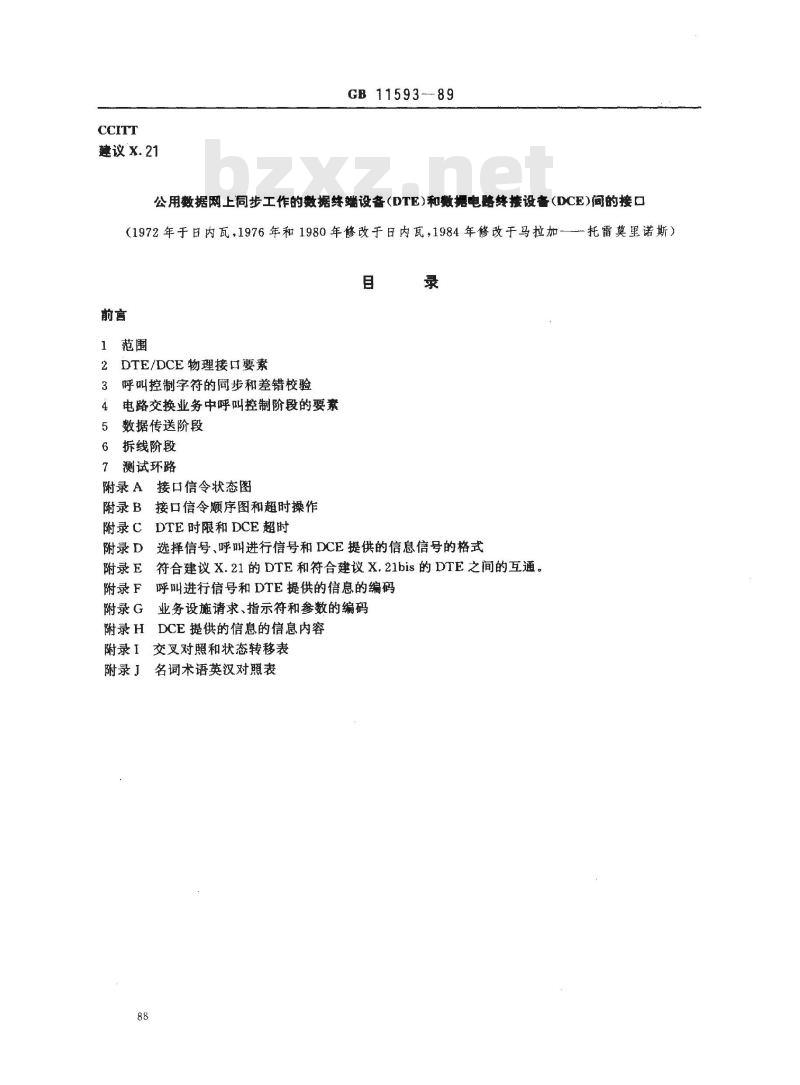

建议X.21
GB 11593-89
公用数据网上同步工作的数据终端设备（DTE）和数据电路终接设备（DCE）间的接口（1972年于日内瓦，1976年和1980年修改于日内瓦，1984年修改于马拉加一托雷莫里诺斯）目
DTE/DCE物理接口要素
呼叫控制字符的同步和差错校验电路交换业务中呼叫控制阶段的要素数据传送阶段
拆线阶段
测试环路
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
附录1
附录」
接口信令状态图
接口信令顺序图和超时操作
DTE时限和DCE超时
选择信号、呼叫进行信号和DCE提供的信息信号的格式符合建议X.21的DTE和符合建议X.21bis的DTE之间的互通。呼叫进行信号和DTE提供的信息的编码业务设施请求、指示符和参数的编码DCE提供的信息的信息内容
交叉对照和状态转移表
名词术语英汉对照表

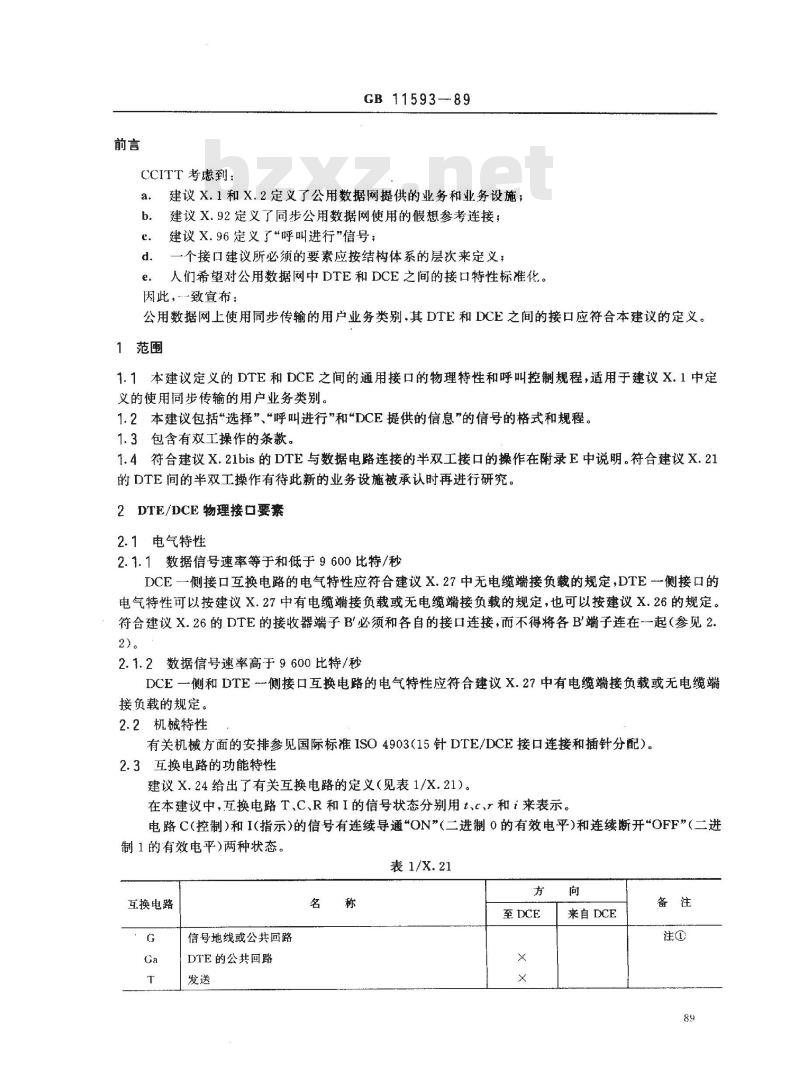

CCITT考虑到：
GB11593-89
建议X.1和X.2定义了公用数据网提供的业务和业务设施；a.
建议X.92定义了同步公用数据网使用的假想参考连接；b.
建议X.96定义了*呼叫进行\信号；d.
一个接口建议所必须的要素应按结构体系的层次来定义；人们希望对公用数据网中DTE和DCE之间的接口特性标准化。因此，致宣布：
公用数据网上使用同步传输的用户业务类别，其DTE和DCE之间的接口应符合本建议的定义。1范围
1.1本建议定义的DTE和DCE之间的通用接口的物理特性和呼叫控制规程，适用于建议X.1中定义的使用同步传输的用户业务类别。1.2本建议包括选择”“呼叫进行”和“DCE提供的信息”的信号的格式和规程。1.3包含有双工操作的条款。
1.4符合建议X,21bis的DTE与数据电路连接的半双工接口的操作在附录E中说明。符合建议X.21的DTE间的半双工操作有待此新的业务设施被承认时再进行研究。2DTE/DCE物理接口要素
2.1电气特性
2.1.1数据信号速率等于和低于9600比特/秒DCE一一侧接口互换电路的电气特性应符合建议X.27中无电缆端接负载的规定，DTE-一侧接口的电气特性可以按建议X.27中有电缆端接负载或无电缆端接负载的规定，也可以按建议X.26的规定。符合建议X.26的DTE的接收器端子B必须和各自的接口连接，而不得将各B端子连在起（参见2.2)。
2.1.2数据信号速率高于9600比特/秒DCE一侧和DTE侧接口互换电路的电气特性应符合建议X.27中有电缆端接负载或无电缆端接负载的规定。
2.2机械特性
有关机械方面的安排参见国际标准ISO4903(15针DTE/DCE接口连接和插针分配）。2.3互换电路的功能特性
建议X.24给出了有关互换电路的定义（见表1/X.21）。在本建议中，互换电路T.C、R和I的信号状态分别用t、C、r和i来表示。电路C（控制）和I（指示）的信号有连续导通\ON\（二进制0的有效电平）和连续断开“OFF”（二进制1的有效电平)两种状态。
表1/X.21
互换电路
信号地线或公共回路
DTE的公共回路
至DCE
来自DCE
互换电路
信号码元定时
字节定附
GB 11593-—89
续表 1/X.21
至DCE
来自IDCE
注：（D这根导线可以用来减小接口处的环境信号干扰。在使用屏蔽互连电缆时，更多的连接方面的考在建议x.24和国际标推ISO4903中已有规定。②提供用于连续等时数据传输的定时。③提供作为可选的附加业务设施（见3.1.1)。2.4物理链路控制状态
当电路C或I处于相关状态时，DTE和DCE应准备在电路T或R上发送至少24比特持续的二进制0和1。当电路1处于相关状态时，在电路R上检测到16比特连0或16比特连1，DTE就可把它看成稳定状态。如果DCE或DTE在电路R、I或T、C上表示已经发现持续状态，那么DTE或DCE就不必继续发送上述持续的二进制信号。注：至于状态12,5.1的叙述比2.4更为重要。2.5静止阶段
在静止阶段期间，DTE和DCE可以相互发送信号进入工作阶段，如在相应的业务中规定的呼叫控制阶段或数据传送阶段。在接口处，按各不同组合出现的DTE和DCE的基本静止信号代表了下面定义的不同的接口状态，见图A-1/X.21。2.5.1DTE静止信号
2.5.1.1DTE准备好
DTE根据相应的业务发出1=1，c一OFF的信号，表示它已准备好进人工作阶段。2.5.1.2DTE不可控未谁备好
通常由于DTE工作条件异常，根据相应的业务发t一O，C一OFF的信号，表示它不能进入工作阶段。
对于点对点租用电路业务，当DTE进入“DTE不可控未准备好”时，远端接口可发r=0，iOFF信号。DCE采取的其他动作需进一一步研究。对于集中式多点租用电路业务，当一个DTE进入“DTE不可控未准备好”时，在其他连接的DTE/DCE的接口处，将不指示这个信号。2.5.1.3DTE可控未准备好
“DTE可控未准备好”表示DTE虽是工作的，但暂时不能接受电路交换业务的呼入。对于其他业务使用“DTE可控未准备好”需进步研究。这个信号用t=01（交换比特0和1），c=OFF来表示，信号持续时间至少为24比特时间间隔。注：如同2.5.3.1定义那样，“DTE可控未准备好”通常是从“推备好”状态进入的。在某些网络中，如果在DCE发出“DCE准备好”的同时，DCE没有首先发出\DTE准备好\信号，那么DCE可能识别不出“DTE可控未准备好”信号。
2.5.2DCE静止信号
2.5.2.1DCE准备好
DCE根据相应的业务发送r一1，i一OFF的信号，表示它已准备好进入工作阶段。90

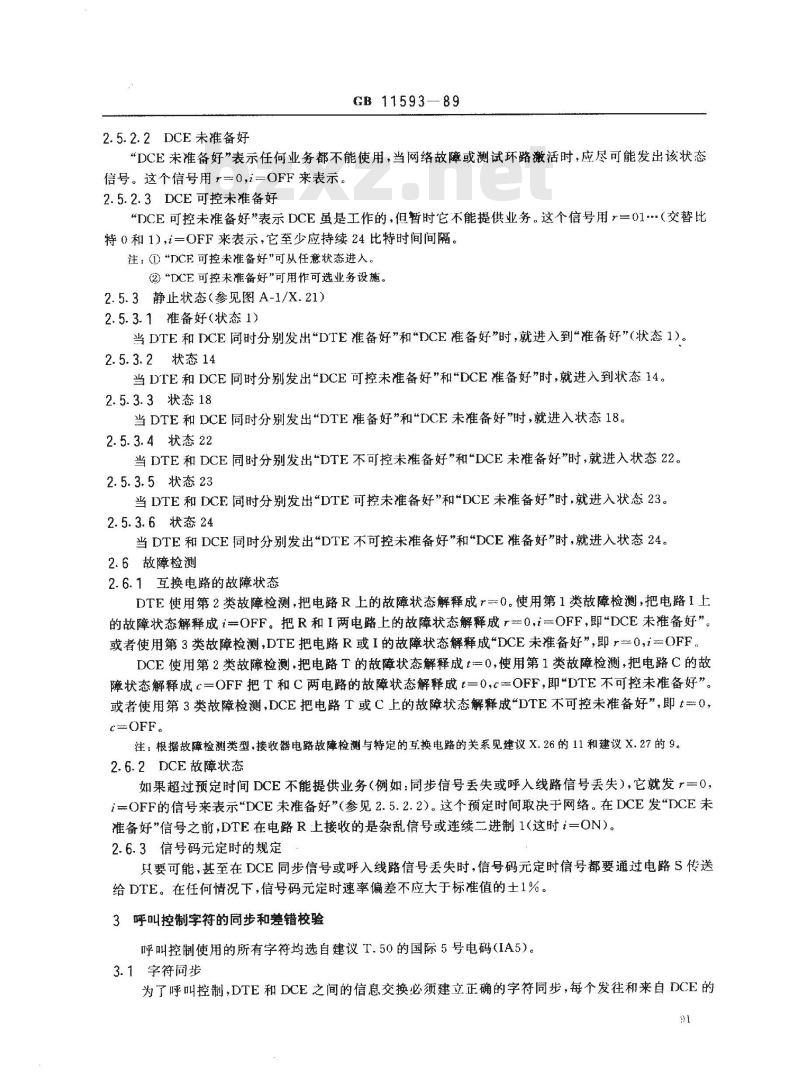

2.5.2.2DCE未准备好
GB 11593—89
“DCE未准备好”表示任何业务都不能使用，当网络故障或测试环路激活时，应尽可能发出该状态信号。这个信号用r=0，iOFF来表示。2.5.2.3DCE可控未准备好
“DCE可控未准备好表示DCE虽是工作的，但暂时它不能提供业务。这个信号用r=01（交替比特0和1），=OFF来表示，它至少应持续24比特时间间隔。注：①）“DCF可控未准备好”可从任意状态进入。②“IXCE可控未准备好可用作可选业务设施，2.5.3静止状态（参见图A-1/X.21)2.5.3.1准备好（状态1)
当DTE和DCE同时分别发出“DTE准备好”和DCE准备好”时，就进入到“准备好”（状态1）2.5.3.2状态14
当DTE和DCE同时分别发出“DCE可控未准备好”和\DCE准备好”时，就进入到状态14。2.5.3.3状态18
当DTE和DCE同时分别发出“DTE准备好”和“DCE未准备好”时，就进入状态18。2.5.3.4状态22
当DTE和DCE同时分别发出“DTE不可控未准备好”和\DCE未准备好”时，就进入状态22。2.5.3.5状态23
当DTE和DCE同时分别发出“DTE可控未准备好”和\DCE未准备好”时，就进入状态23。2.5.3.6状态24
当DTE和DCE同时分别发出“DTE不可控未准备好”和DCE准备好”时，就进入状态24。2.6故障检测
2.6.1互换电路的故障状态
DTE使用第2类故障检测，把电路R上的故障状态解释成r=0。使用第1类故障检测，把电路I上的故障状态解释成i=OFF。把R和I两电路上的故障状态解释成O，iOFF，即“DCE未准备好”。或者使用第3类故障检测，DTE把电路R或I的故障状态解释成“DCE未准备好”，邸rO，i=OFF。DCE使用第2类故障检测，把电路T的故障状态解释成t一0，使用第1类故障检测，把电路C的故障状态解释成c=OFF把T和C两电路的故障状态解释成t=O，c=OFF，即DTE不可控未谁备好”。或者使用第3类故障检测，DCE把电路T或C上的故障状态解释成“DTE不可控未准备好”，即t=0，c=OFF。
注：根据故障检测类型，接收器电路故障检测与特定的互换电路的关系见建议X.26的11和建议X.27的9。2.6.2DCE故障状态
如果超过预定时间DCE不能提供业务（例如：同步信号丢失或呼入线路信号丢失），它就发r0：i=OFF的信号来表示“DCE未准备好”（参见2.5.2.2）。这个预定时间取决于网络。在DCE发DCE未准备好信号之前，DTE在电路R上接收的是杂乱信号或连续二进制1（这时i=ON）。2.6.3信号码元定时的规定
只要可能，甚至在DCE同步信号或呼入线路信号丢失时，信号码元定时信号都要通过电路S传送给DTE。在任何情况下，信号码元定时速率偏差不应大于标准值的土1%。3呼叫控制字符的同步和差错校验呼叫控制使用的所有字符均选自建议T.50的国际5号电码（IA5）。3.1字符同步
为了呼叫控制，DTE和DCE之间的信息交换必须建立正确的字符同步，每个发往和来自DCE的91
GB11593—89
呼叫控制字符序列的前面至少要有两个连续的字符1/6（SYN）。3.1.1有些主管部门要求DTE按照传送给它的字符SYN或字节定时互换电路上的信号来同步它发出的呼叫控制字符。
要求这种同步的主管部门应提供字节定时互换电路，但DTE使用与否不做规定。3.1.2有些主管部门允许DTE发出的呼叫控制字符与传送给它的字符SYN彼被此独立无关。3.1.3此外，在一个过渡期间（见注），主管部门应提供按3.1.2所述工作的DTE和公用数据网的连接。
注：这一过渡期间的长短应按照用户的要求和各个主管部门阐明的其他有关因紊来决定。3.2差错校验
根据建议X.4的规定，用于呼叫控制交换的IA5字符使用奇校验。4电路交换业务中呼叫控制阶段的要素图A-2/X.21的状态图表示了下面所定义的呼叫控制”阶段各状态之间的关系。同时，还表示了在正常工作条件下，这些状态之间认可的处理。图B-1/X.21和图B-2/X.21给出了这些状态之间的时间顺序以及有关的超时操作的示例。电路T和R上用IA5字符表示的各种状态的进入与转出都必须按字符边界进行。目前，有些网络从状态6转入到状态11或从状态6转到状态12可不受字符边界的约束。旦DCE为响应呼出请求或为提供一个呼人而实现了字符同步时，就要维持同步直到转入状态11“连接进行”为止。如果跳过状态11，这种同步就维持到“数据传输准备好”。这就意味着电路R上发送的IA5电码所有字符序列，例如字符2/11（“十”）、“呼叫进行”信号、“DCE提供的信息”等信号都处于相同的字符边界上，即使它们被两个或多个字符SYN分隔也是如此。呼叫控制阶段可由DTE或DCE按6所规定的“拆线”而结束4.1呼叫控制规程中的事件（参见图A-2/X.21）4.1.1呼叫请求（状态8）
主叫DTE发送了“DTE准备好”信号后，可发送持续的二进制信号t一O，cON表示呼叫请求。从“准备好”状态（t1，COFF）转入\呼叫请求”状态（tOc=ON）必须使得从c=ON的转变到t=0的转变最大时间间隔为？比特，电路C和T哪一个都可首先开始转变。注：在字节定时电路B的最佳使用情况下，=0和c一ON的转变应在同一比特时间间隔内发生。这可能是特殊用户业务设施(有待将来研究)的使用要求。如果DTE发出“呼叫请求”状态2）信号的同时，DCE发出=0，一OFF信号，那就认为DCE处于状态19（\DCE拆线指示”）。4.1.2着手选择（状态3）
网络推备接收选择信息时，i=OFF，DCE在电路R上先发送2个或多个连接的字符1/6（\SYN\），然后发送连续的字符2/11“+”）。在收到“选择结束”信号之前，或者在“直接呼叫”的情况下，收到“DTE等待”信号之前，一直保持“着手选择”状态。
“着手选择”信号应在发出“呼呼请求”3秒内开始发送。4.1.3选择信号序列（状态4）
在cON时，DTE通过电路T发送\选择”信号序列，在序列前头至少要发2个连续的字符1/6(\SYN\)。
“选择”信号序列的格式在4.6.1规定。“选择”信号序列的信息内容和编码见附录G和建议X.121。“选择”信号序列应在接收到“着手选择”信号6秒内开始，36秒内结束。92
GB11593—89
各选择字符之间充许的最大间隔为6秒。如果各个选择字符之间存在着时间间隔，则用字符1/6（SYN\)来填充（这时c=ON）。4.1.4DTE等待（状态5）
“DTE等待”期间，DTE发送持续的二进制状态信号t=1，c=ON（见4.4“直接呼叫”状态）。4.1.5‘入呼叫（状态8）
DCE在i一OFF时通过电路R先发送2个或多个连续的字符1/6（\SYN\），然后连续发送字符0/7(“BEL\）表示入呼叫。
如果DCE发送*入呼叫”信号，同时DTE发送一0，C一OFF信号，那就认为DTE处于状态16（“拆线请求”）。
当DTE发出“DTE不可控未准备好”或“DTE可控未准备好”时，禁止入呼叫的连接。4.1.6呼叫接受（状态9)
4.1.6.1概述
DTE应尽快发出持续的二进制信号t=1，C=ON以表示呼叫接受。a．如果在500ms时间内不接受入呼叫，DCE将回到“DCE准备好状态。b．如果允许人工应答，在60秒时间内若不接受人呼叫，DCE将回到“DCE准备好”状态。4.1.6.2子寻址
子寻址是一个选用规程。
在被叫端定义了两个子寻址规程：单纯型子寻址规程和增强型子寻址规程。这些规程条款的选择由各国自行决定。
4.1.6.2.1单纯型子寻址规程（见图A-6/X.21)a：“呼叫接受”，见4.1.6.1；b．\DCE等待”,见4.1.7;
C．“DCE提供的信息”：如果提供的话，在DTE发送“呼叫接受”信息后，DCE在其他“DCE提供的信息”之前（如果有的话），向被叫DTE发送子寻址信息：子寻址信息的格式在4.6.3中定义；子寻址信息的内容在附录H中定义；d．“连接进行”，见4.1.0；
e.“数据传输准备好”，见4.1.11。4.1.6.2.2增强型子寻址规程（见图A-5/X.21和图B-3/X.21）4.1.6.2.2.1继续呼叫信息（状态9B）注：DTE具有子导址规程时才能进入状态9B。DTE在c=OFF时应尽快在电路T上先发送2个或多个连续的字符1/6（“SYN\），接着连续发送字符2/10(“*”）表示接受入呼叫。在收到“入呼叫”信号500ms时间内应开始发送“继续呼叫信息”，直到收到结束呼叫信息”后停止发送。
4.1.6.2.2.2呼叫信息信号序列（状态10C）注：DTE具有子寻址规程时，才能进入状态10C。DCE在i一OFF时，通过电路R发送“呼叫信息信号”序列，该序列以进入状态8时那样的符边界上出现。
“呼叫信息”也是一种“DCE提供的信息”（参见4.1.9）。“呼叫信息信号\序列的信息内容与编码见附录H和建议X.121。在发送“继续呼叫信息”后的2秒期间内，开始发送“呼叫信息信号”序列并发送完毕。各个呼叫信息字符之间的最大时间间隔（如有的话）将填充字符1/6（“SYN”)（这时i=OFF）。93
GB11593--89
“呼叫信息”格式与“DCE提供的信息”格式相同，在4.6.3中作了规定。4.1.6.2.2.3DCE等待（状态6D和6C）在\DCE等待”期间tOFFDCE发送，2个或多个连续的字符1/6（\SYN\）。4.1.6.2.2.4DTE提供的信息（状态25）具有子寻址规程的DTE，当cOFF时，在电路T上发送“DTE提供的信息”序列。“DTE提供的信息”序列由1个或多个\DTE提供的信息”块组成，每一个“DTE提供的信息”块最大长度限为128个字符。
注：128个字符的最大长度值是暂定的，今后可能改为其他值。“DTE提供的信息序列的格式在4.6.4中定义。“DTE提供的信息”的编码应符合附录F和建议X.96。“DTE提供的信息”序列以在进人状态9B时那样的字符边界上发送。在序列中的各“DTE提供的信息”块可用字符1/6（\SYN”)分隔开。在收到“结束呼叫信息”信号字符2/11（*十”)后的20秒时间内，应向DCE发送“DTE提供的信息”序列（状态25）。DTE收到DTE提供的信息\块后，应复位并再起动超时计数器T14C。4.1.7DCE等待（状态6A和状态6B）在\DCE等待\期间，i一OFF，DCE将在电路R上发送2个或多个连续的字符1/6（\SYN\）。在状态图A-2/X.21中，状态6A用于主叫规程，状态6B用于被叫规程。4.1.8呼叫进行信号序列（状态7）当网络遇到适当的状态时，DCE在电路R上向主叫DTE发送“呼叫进行信号”序列（这时iOFF)。
“呼叫进行”信号序列由1个或多个“呼叫进行\信号块组成。“呼叫进行”信号块由1个或多个“呼叫进行”信号组成。“呼叫进行”信号序列的格式在4.6.2中定义。“呼叫进行”信号的编码在附录F中给出。“呼叫进行\信号的说明在建议X.96中给出。“呼叫进行”信号序列的前面至少有两个连续的字符1/6（\SYN\），这些字符是在状态6A时发出的。这些块之间的时间间隔也要用“DCE等待”（状态6A）来填充。在“选择结束”信号后的20秒时间内，或在“直接呼叫”情况下DTE发送“DTE等待”信号后的20秒期间内，DCE发送“呼叫进行”信号序列。然而在收到“选择结束”信号之前或DTE发送“DTE等待”信号之前，DCE将不发送“呼叫进行”信号序列，例外的是在T11、T12或T13超时计数器到时的情况下，可能发送“呼叫进行”信号序列，并后随“拆线指示”。注：在收到的“呼叫进行\信号序列中检测到差错时，DTE可以不处理这些信号或者拆线后重新呼叫。4.1.9DCE提供的信息序列（状态10A和10B）。在一OFF时，“DCE提供的信息\序列由DCE通过电路R发给主叫DTE（状态10A）或被叫DTE（状态10B）。
“DCE提供的信息”序列由1个或多个“DCE提供的信息”块组成。每块最大长度限定为128个学符。
“DCE提供的信息”序列的格式在4.6.3中定义。“DCE提供的信息”的内容在附录H中给出。“DCE提供的信息”序列的前面至少有两个连续的字符1/6（*SYN”）。在每一序列中，“DCE提供的信息”块由若干个字符1/6（\SYN”）分隔开（这些块之间的时间间隔是由两个还是多个字符SYN填充，需进-步研究）。在主叫DTE情况下（状态1OA），前导字符SYN和分隔字符SYN是DCE等待”（状态6A)时发出的。在被叫DTE情况下（状态10B)，前导字符SYN和分隔字符SYN是在\DCE等待”（状态9.
6B)时发出的。
GB11593-89
在某些情况下，\DCE提供的信息”块内的字符之间可以插入字符SYN，每次插入至少2个字符SYN，并且这些插入字符应计算在每块最大长度128个字符之内。总之，插入字符的次数及插入字符SYN的个数都应尽可能少。
“DCE提供的信息”序列（状态1OB)要在“呼叫接受”信号发出后的6秒内发给被叫DTE。被叫DIE收到“DCE提供的信息”块后，应使时限计数器T4复位。4.1.9.1线路识别
“主叫和被叫线路识别”是--项可选用的附加业务设施。“主叫和被叫线路识别的信息内容在附录H中给出。在iOFF时，“主叫线路识别\和“被叫线路识别”由DCE分别在状态10B或10A期间经电路R发送。
当提供这种业务时，DCE要在发完全部“呼叫进行”信号之后，向主叫DTE发送“被叫线路识别”（状态10A信号。
当提供这种业务时，DCE要在DTE发送“呼叫接受”之后向被叫DTE发送“主叫线路识别”（状态10B)信号。
在起呼网络不提供“主叫线路识别”业务设施时，或当目的网络不提供“被叫线路识别”业务设施时，DCE要向DTE提供“虚拟的线路识别”。在某些网络中，当起呼网络不提供”主叫线路识别”时，DCE向DTE提供DNIC（数据网络识别码）来代替“虚拟的线路识别”。4.1.9.2计费信息
“计费信息”是在状态10B期间提供的一项可选用的附加业务设施。在请求“计费信息”的呼叫被拆线后，DCE在进入“准备好”状态（状态1)之后的200ms期间内，向DTE建立入呼叫，以便给出“计费信息”。注：建议DTE在上述的200ms期间不要发“呼叫请求”或“未准备好”信号，否则DCE不向DTE发送“计费信息”。在一OFF时,DCE通过电路R发送“计费信息”。DCE在发送最后一个“计费信息”块后发出“拆线指示”（状态19）。如果在这之前DCE没有发出“拆线指示”，DTE在正确接收到“计费信息”信号后应发出“拆线请求”（状态16）。注：在状态10A和10B时，通用差错恢复规程有待进一步研究。“计费信息”的格式在4.6.3中定义。4.1.10连接进行（状态11)
在进行连接时，DCE发r=1，i=OFF的信号来表示“连接进行”（状态11）。有时，可以跳过“连接进行”这一状态。4.1.11数据传输准备好（状态12）对于两个DTE之间的数据传送，其连接是有效的，DCE发r=1，=ON的信号来表示“数据传输准备好”（状态12）。
a．在DTE收到最后一个“呼叫进行”信号或“DCE提供的信息”信号后的6秒期间内；或者DTE发送“选择结束”信号以后的20秒期间内，DCE向主叫DTE表示“数据传输准备好”；b．当允许被叫DTE人工应答时，在DTE收到相应的“呼叫进行”信号后的60秒期间内；或在DCE收到\选择结束”信号后的20秒期间内，DCE向主叫DTE表示“数据传输准备好”。在DTE发出“呼叫接受”信号或收到\DCE提供的信息”信号后的6秒期间内，DCE向被叫DTE表示“数据传输准备好”。
随后的规程在5的“数据传送”阶段中描述。4.1.12集中式多点电路交换业务呼叫控制规程中的事件4.1.12.1呼叫请求（状态2）
见4.1.1。
4.1.12.2着手选择请求（状态3）见4.1.2。
4.1.12.3选择信号序列（状态4）见4.1.3。
GB11593—89
“业务设施请求”信号用于表示所要求的一点对点业务的类别。附录G定义了该信号的编码。4.1.12.4DTE等待（状态5）
见4.1.4。
4.1.12.5入呼叫（状态8）
见4.1.5。
4.1.12.6呼叫接受（状态9)
见 4.1.6.1。
4.1.12.7DCE等待（状态6A和状态6B)见4.1.7。
4.1.12.8呼叫进行信号序列（状态7）见4.1.8。
在一点对多点呼叫时，发送与每个被叫DTE有关的“呼叫进行”信号，然后以相同的顺序，发送各被叫DTE的“被叫线路识别”信号。当某个已知的被叫DTE不需要特定的呼叫进行信号时，对这个DTE可以使用“00”作为“呼叫进行”信号，以便保持发送顺序不变。4.1.12.9DCE提供的信息序列（状态10A和状态10B)在i=OFF时，“DCE提供的信息”序列由DCE通过电路R发给主叫DTE（状态1OA）或被叫DTE（状态 10B）。
“DCE提供的信息”序列由1个或多个“DCE提供的信息”块组成。每个“DCE提供的信息”块最大长度限为128个字符，只有在一点对多点呼叫时，被叫线路识别的最大长度为512个字符。“DCE提供的信息”序列的格式在4.6.3中定义。附录H给出了“DCE提供的信息的内容。“DCE提供的信息”序列的前面至少有两个连续的字符1/6（\SYN\）。在\DCE提供的信息”序列中，各“DCE提供的信息”块由若干个字符1/6（\SYN\）分隔开（各块之间的时间间隔是由两个还是多个字符SYN填充，需进一步研究）。在主叫DTE的情况下（状态10A），前导字符SYN和分隔字符SYN是“DCE等待”（状态6A）期间发出的。在被叫DTE的情况下（状态10B），前导字符SYN和分隔字符SYN是“DCE等待”（状态6B)期间发出的。在某些情况下，“DCE提供的信息”块内的字符之间可以插入字符SYN，每次至少插入2个字符SYN，并且这些插入字符应计算在每块最大长度128个字符之内。总之，插人字符的次数及插人字符SYN的个数都应尽可能少。
“DCE提供的信息”序列（状态1OB）要在“呼叫接受”信号发出后的6秒内发给被明DTE。被DTE收到DCE提供的信息”块后，应使时限计数器T4复位。4.1.12.9.1线路识别
按顺序提供与各个被叫DTE有关的“被吲线路识别”信号。见4.1.9.1。
4.1.12.9.2计费信息
见4.1.9.2。bZxz.net
4.1.12.10连接进行（状态11）
见4.1.10，
4.1.12.11数据传输准备好（状态12)见4.1.11。
4.2不成功的呼叫
GB11593-89
如果所要求的连接不能建立，则DCE利用“呼叫进行”信号向主叫DTE通知这一情况，并指出不能连接的原因，随后，DCE发送“DCE拆线指示”信号（状态19）。4.3呼叫冲突（状态15)。
当DTE收到对“呼叫请求”的响应为“入呼叫”时，则检测到“呼叫冲突”。DTE不应用“呼叫请求”来响应“人呼叫”，以免引起“呼叫冲突”。当DCE收到对“入呼叫”的响应为“呼叫请求”时，则检测到“呼叫冲窦”。当DCE识别出“呼叫冲突”时，就应指“着手选择”（状态3)并取消“入呼叫”。4.4直接呼叫
对于“直接呼叫”业务设施，在收到“着手选择”（状态3)信号后，直接进入“DTE等待”（状态5)就表示请求直接呼叫。当“直接呼叫”业务设施是在每次呼叫基础上提供时，DTE可以通过呈现“选择”信号（状态4）来选择寻址呼叫，也可以通过呈现“DTE等待（状态5)来选择直接呼叫。当“直接呼叫”业务设施仅以预约方式提供时，则总是跳过“选择\信号（状态4）。4.5业务设施登记/注销规程
DCE应用正常的呼叫建立规程，使用4.6.1定义的\选择”序列，实现用户可选业务设施的“登记/注销”。“业务设施登记/注销”信号的格式在4.6.1.3中定义。“业务设施登记/注销”规程不应和正常的建立寻址呼叫合在一起，而是作为一个独立的规程。网络提供相应的“呼叫进行”信号，后跟“拆线指示”来响应对“业务设施登记/注销”的动作是接受还是拒绝。
4.6选择、呼叫进行和DCE提供的信息的格式(有关格式句法的描述见附录D）4.6.1选择序列的格式
选择序列由一个“业务设施请求”块，或一个“地址”块，或一个后跟“地址”块的“业务设施请求”块，或一个“业务设施登记/注销”块所组成。4.6.1.1业务设施请求块
“业务设施请求”块由一个或多个“业务设施请求”信号组成。多个“业务设施请求”信号由字符2/12(，”)分开。“业务设施请求”信号由“业务设施请求”码和可能包含的一个或多个“业务设施”参数所组成。“业务设施请求”码、“业务设施\参数以及后续的\业务设施”参数都应以字符2/15（\/”)分隔。某些网络在过渡期间，将不使用分隔符2/15（\/”）“业务设施请求”块的结束用字符2/13（一”）表示。4.6.1.2地址块
“地址”块由一个或多个“地址”信号组成。“地址”信号由\全地址”信号或“缩位地址”信号组成。用前缀字符2/14（\，”)表示“缩位地址”信号的开始。多个“地址”信号使用字符2/12(\，\)分隔。4.6.1.3业务设施登记/注销块
“业务设施登记/注销”块由一个或多个“业务设施登记/注销”信号组成。“业务设施登记/注销”信号最多由4个要素组成。其顺序为：“业务设施请求”码、“指示符”“登记”参数和“地址”信号。
GB 11593—89
“业务设施登记/注销\信号的各要素之间用字符2/15（\/\)分隔。如果一个“业务设施登记/注销”信号的要素少于4个，则应根据要素排列相反的顺序直接省略（例如：一-个两要素的“业务设施登记/注销”信号，包括“业务设施请求”码“/\“指示符”）。如果要求不发送序列中某一要素，那么，就要在该被省略要素的位置上，插入字符3/0（“0”）（例如“业务设施请求”码/0/0/“地址”信号）。
多个“业务设施登记/注销”信号用字符2/12（\，\)分隔。业务设施登记/注销”块的结束用字符2/13(--”)后跟字符2/11（\+”)表示。4.6.1.4选择序列的结束
选择序列的结束用字符2/11（\+”)表示。4.6.2呼叫进行序列的格式
“呼叫进行”块由一个或多个“呼叫进行”信号组成。每个“呼叫进行”信号不应重复。多个“呼叫进行”信号用字符2/12（\，\）分隔。“呼叫进行”块的结束用字符2/11（“+”)表示。4.6.3DCE提供的信息的格式
对已认定的“DCE提供的信息”信号规定如下的格式。“DCE提供的信息”除“主叫和被叫线路识别”外，前面须加IA5字符2/15（\\）。为了区分各种不同类型的“DCE提供的信息”，前缀字符之后跟随一个或多个数字字符，并在实际信息出现之前加一个字符2/15\/\）。“DCE提供的信息”块的结束用字符2/11（\+”）表示。向DTE呈现的\DCE提供的信息块的顺序是可变的。
多个“DCE提供的信息”信号用字符2/12“，\)分隔。在子寻址时，可以发送一个虚拟的“DCE提供的信息\块，该信息块用上述前缀字符序列（\/”，\n”，“/\），后跟字符2/11（→”)来表示。如果网络支持子寻址，但主叫DTE又没发来子地址则应发送虚拟的子地址。4.6.3.1被叫和主叫线路识别的格式“主叫线路识别”块和被叫线路识别块的前面必须以字符2/10(“*”)开始。当“主叫线路识别”或“被叫线路识别”块包含数据网络识别码(DNIC)或数据区域码（DCC)时，该块的前面必须有两个字符2/10（*\)。“被叫线路识别”块由一个或多个被叫线路识别”信号组成。多个“被叫线路识别\信号应由字符2/12(\，\)分隔。“主叫线路识别”块和“被叫线路识别”块的结束用字符2/11（“十”)表示。“虚拟的线路识别\块用字符2/10（＊”），后跟字符2/11（\+”)表示。4.6.3.2计费信息的格式
*计费信息”块以字符2/15（“/”），后跟一个IA5数字字符，再跟一个字符2/15（\/”）做为开始。计费信息块的结束用字符2/11（“→\）表示。4.6.4DTE提供的信息的格式
“DTE提供的信息”块至少由2个“DTE提供的信息”信号组成。每·个“DTE提供的信息”信号不应重复多个“DTE提供的信息\信号用字符2/12（“，\）分隔。“DTE提供的信息”块的结束用字符2/11（“+\)表示。5数据传送阶段
在数据传送阶段期间，任何一端DTE可以发送任意比特的序列。98
