【航空工业行业标准(HB)】 飞机装配工艺 高锁螺栓安装

中华人民共和国航空工业标准
HB/Z223.6-96
指导性技术文件
飞机装配工艺
1996-09-13发布
高锁螺栓安装
1997-01-01实施
中国航空工业总公司
中华人民共和国航空工业标准
高锁螺栓安装
飞机装配工艺

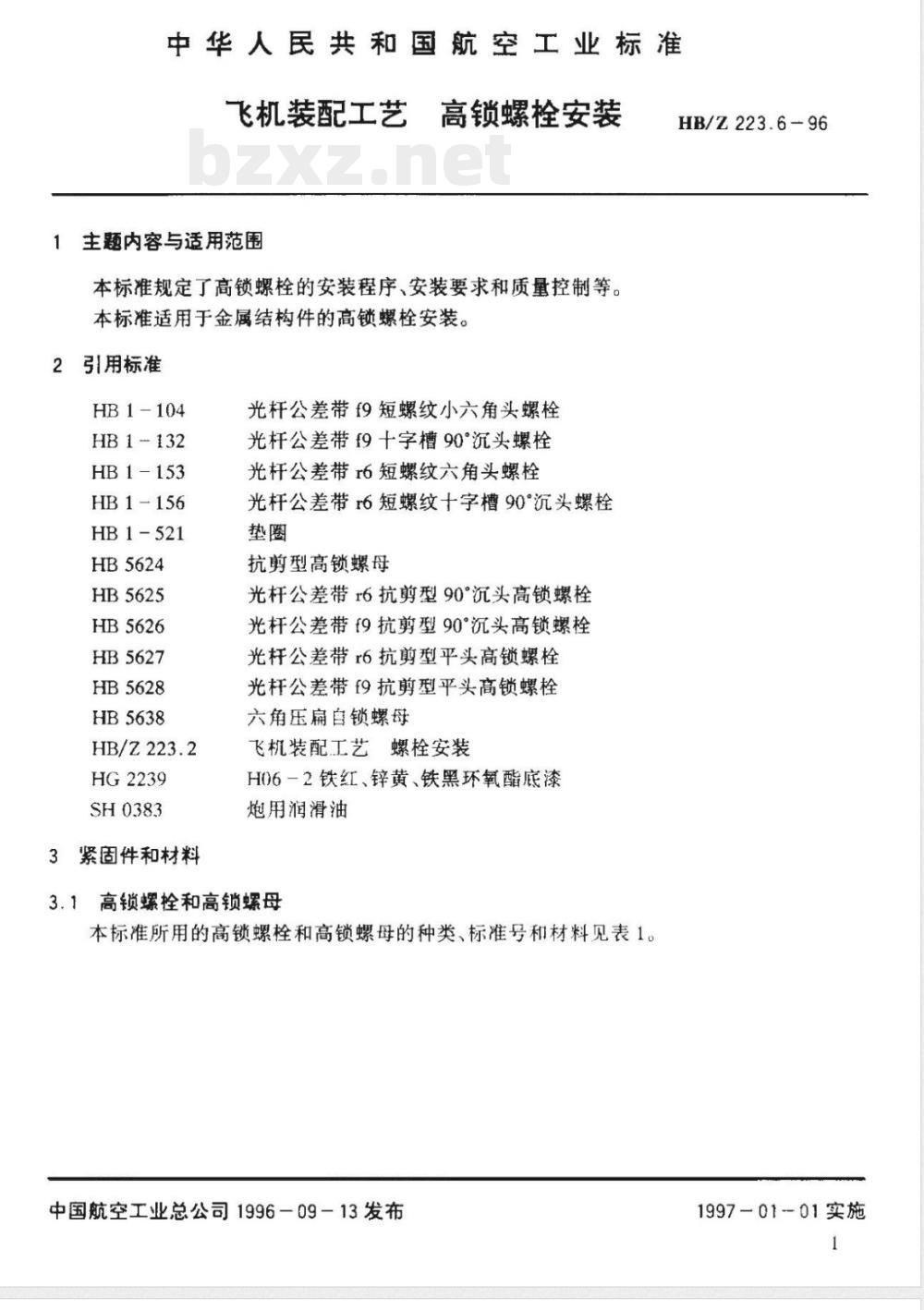

主题内容与适用范围
本标准规定了高锁螺栓的安装程序、安装要求和质量控制等。本标准适用于金属结构件的高锁螺栓安装。2引用标准
HB 1 -104
HB1132
HB 1-153
HB1-156
HB1-521
HB5624
HB5625
HB5626
HB5627
HB5628
HB5638
HB/Z223.2
HG2239
SH0383
3紧固件和材料
光杆公差带f9短螺纹小六角头螺栓光杆公差带f9十字槽90°沉头螺栓光杆公差带r6短螺纹六角头螺栓光杆公差带r6短螺纹十字槽90°沉头螺栓垫圈
抗剪型高锁螺母
光杆公差带r6抗剪型90°沉头高锁螺栓光杆公差带f9抗剪型90°沉头高锁螺栓光杆公差带r6抗剪型平头高锁螺栓光杆公差带f9抗剪型平头高锁螺栓六角压扁自锁螺母
飞机装配工艺螺栓安装
H06-2铁红、锌黄、铁黑环氧酯底漆炮用润滑油

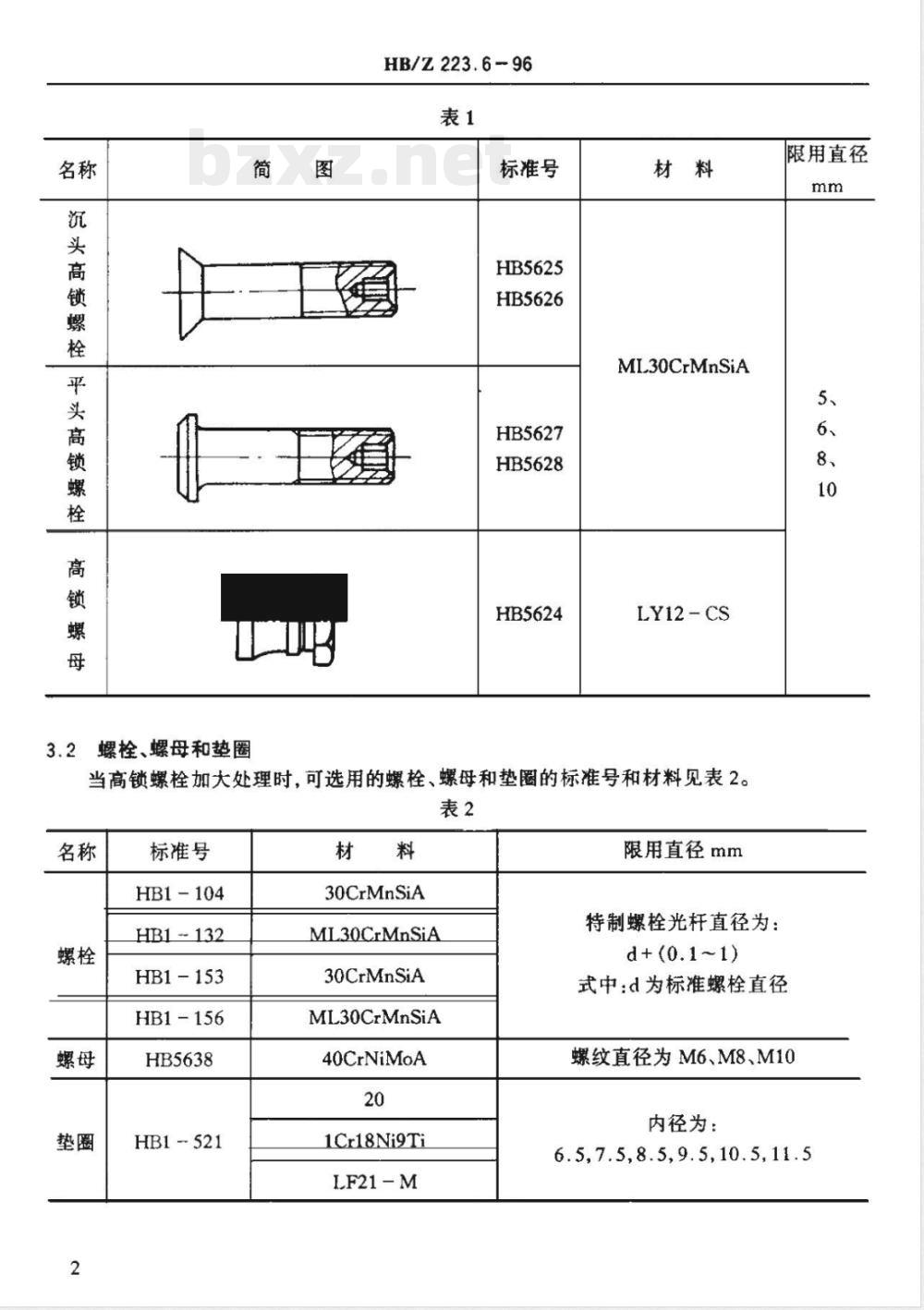

3.1高锁螺拴和高锁螺母
本标准所用的高锁螺栓和高锁螺母的种类、标准号和材料见表1。中国航空工业总公司1996一09-13发布HB/Z223.6-96
1997-01-01实施
3.2螺栓、螺母和垫圈
HB/Z223.6-96
标准号
HB5625
HB5626
HB5627
HB5628
HB5624
ML30CrMnSiA
LY12 - CS
当高锁螺栓加大处理时，可选用的螺栓、螺母和垫圈的标准号和材料见表2。表2
标准号
HB1-104
HB1~132
HB1-153
HB1 -156
HB5638
HB1-521
30CrMnSiA
ML30CrMnSiA
30CrMnSiA
ML30CrMnSiA
40CrNiMoA
1Cr18Ni9Ti
LF21-M
限用直径mm
特制螺栓光杆直径为：
d+(0.1~1)
限用直径
式中：d为标准螺栓直径
螺纹直径为M6、M8、M10
内径为：
6.5,7.5,8.5,9.5,10.5,11.5
3.3防腐材料
HB/Z223.6-96
炮用润滑脂的材料技术要求按SH0383。3.3.1
3.3.2H06~2锌黄环氧酯底漆的材料技术要求按HG2239。3.3.3采用产品图样和设计技术条件所规定的防腐蚀材料。4工具
41限动扳手
高锁螺栓直径
基本尺寸
极限偏差
D(参考)
4.2棘轮扳手
棘轮扳手的结构形式如图2所示，其头部主要尺寸见表4。表4
高锁螺母直径
基本尺寸
极限偏差
D(参考)
5制造
高锁螺栓的安装程序如下：
夹紧连接夹层→确定孔位→制孔→制窝→倒角→安装高锁螺栓→防腐蚀处理。高锁螺栓安装除“安装高锁螺栓”工序外，其它工序的技术要求和工艺方法均按HB/Z223.2的有关规定。
5.1安装的技术要求
5.1.1高锁螺栓的光杆长度应符合公式（1)。+1.8
式中：L—螺栓光杆长度，mm；
夹层厚度，mm。
5.1.2高锁螺栓安装后，杆部伸出夹层的凸出量见表5，如图3所示。表5
高锁螺栓直径免费标准bzxz.net
最小凸出量hmin
最大凸出量hmax
5.1.3高锁螺栓头和高锁螺母与被连接件之间的单向间隙均应不大于0.1mm。5.2安装前的准备工作
按产品图样核对螺栓、螺母的标准号和规格。检查外观，不允许有毛刺、损伤和锈蚀。5.2.1#
螺栓光杆公差带为6时，安装前应测量夹层厚度，并按公式（1)核对螺栓光杆长度。5.2.2虫
涂十六醇的高锁螺栓禁止再涂润滑剂。5.2.3
HB/Z223.6-96
5.2.4油封状态下的高锁螺栓应去除油封，在光杆部分均匀地涂一薄层炮用润滑脂。5.3安装的工艺方法
5.3.1将高锁螺栓沿孔的轴线方向推入。安装过盈配合的高锁螺栓时，应使用铜棒打入，不允许偏斜。
5.3.2将高锁螺母安装在高锁螺栓上，一般先拧入两扣螺纹。5.3.3紧高锁螺母的方法有手动拧紧和机动紧两种。5.3.3.1手动拧紧高锁螺母如图4所示。5.3.3.2机动紧高锁螺母的工艺程序如下，如图5所示。a.将限动扳手插入高锁螺栓尾端六方孔内；b.拧紧螺母；
c，工艺螺母脱落，完成安装。
5.3.4成组高锁螺栓的拧紧次序按HB/Z223.2的规定。5.4高锁螺栓的分解方法
5.4.1用子切开高锁螺母，分解方法如图6所示。5.4.2用限动扳手和夹钳拧松螺母，分解方法如图7所示。5.5高锁螺栓的加大处理
5.5.1当孔超差时，对于直径为5mm的高锁螺栓可换装大一号同类型高锁螺栓，对于直径为6、8、10mm的高锁螺栓应换装特制螺栓。注：特制螺徐系指标准螺栓仅光杆部分加大的螺栓。5.5.2加大0.1~1mm的特制螺栓及螺母、垫圈的标准号见表6，5
HR/7. 223 6 - 96
高锁螺栓
HB5625
HB5626
HB5627
HB5628
特制螺栓
HB1-156
HB1-132
HB1-153
HB1-104
注：垫图内径应与特制螺栓光杆直径相匹配。5.5.3按表7选择垫圈材料。
HB5638
HB1-521
夹层材料
垫圈材料
铝合金
HB/Z223.6-96
合金钢
钛合金
1Cr18Ni9Ti
5.5.4特制螺栓按HB/Z223.2的规定进行安装、定力和检查。5.5.5加大螺栓的数量不应超过高锁螺栓一组总数的10%。5.6防腐蚀处理
5.6.1在镁合金零件上，孔的表面涂H06-2锌黄环氧酯底漆。镁合金
LF21 -M
5.6.2安装后的螺栓杆端头和高锁螺母断面处应按产品图样和设计技术条件的规定涂防腐蚀材料，当未规定防腐材料名称时，涂H06-2锌黄环氧酯底漆。6工具维护
所使用的工具、量具应无故障、无油垢，并在定检期内。7质量控制
7.1质控要求
按本标准检查高锁螺栓的安装质量。7.2检查内容
7.2.1安装前的检查内容如下：
a.螺栓孔的位置；
b，螺栓孔的直径、偏斜、表面质量；c.紧固件的标准号和外观。
7.2.2安装后的检查内容如下：
a.沉头高锁螺栓头相对蒙皮的凸凹量；b.螺栓头、螺母与被连接件间的单向间隙；c.螺栓杆伸出夹层的凸出量。
7.3检查方法
7.3.1用塞尺检查单向间隙，测量方法按HB/Z223.2的规定。7.3.2用专用样板或卡尺检验高锁螺栓杆相对夹层的凸出量。用专用样板检查的方法如图8所示。
7.4对施工人员的要求
安装高锁螺栓的人员必须经过专业培训，在取得操作合格证后方可上岗。8
附加说明：
本标准由中国航空工业总公司第301研究所提出。本标准由西安飞机工业公司负责起草。本标准起草人：张淑敏、赵立匡、方德星、孙宝忠。
