【航空工业行业标准(HB)】 电镀铬溶液分析方法 电位滴定法测定三氧化铬的含量

HB/25091.15091.6-1999

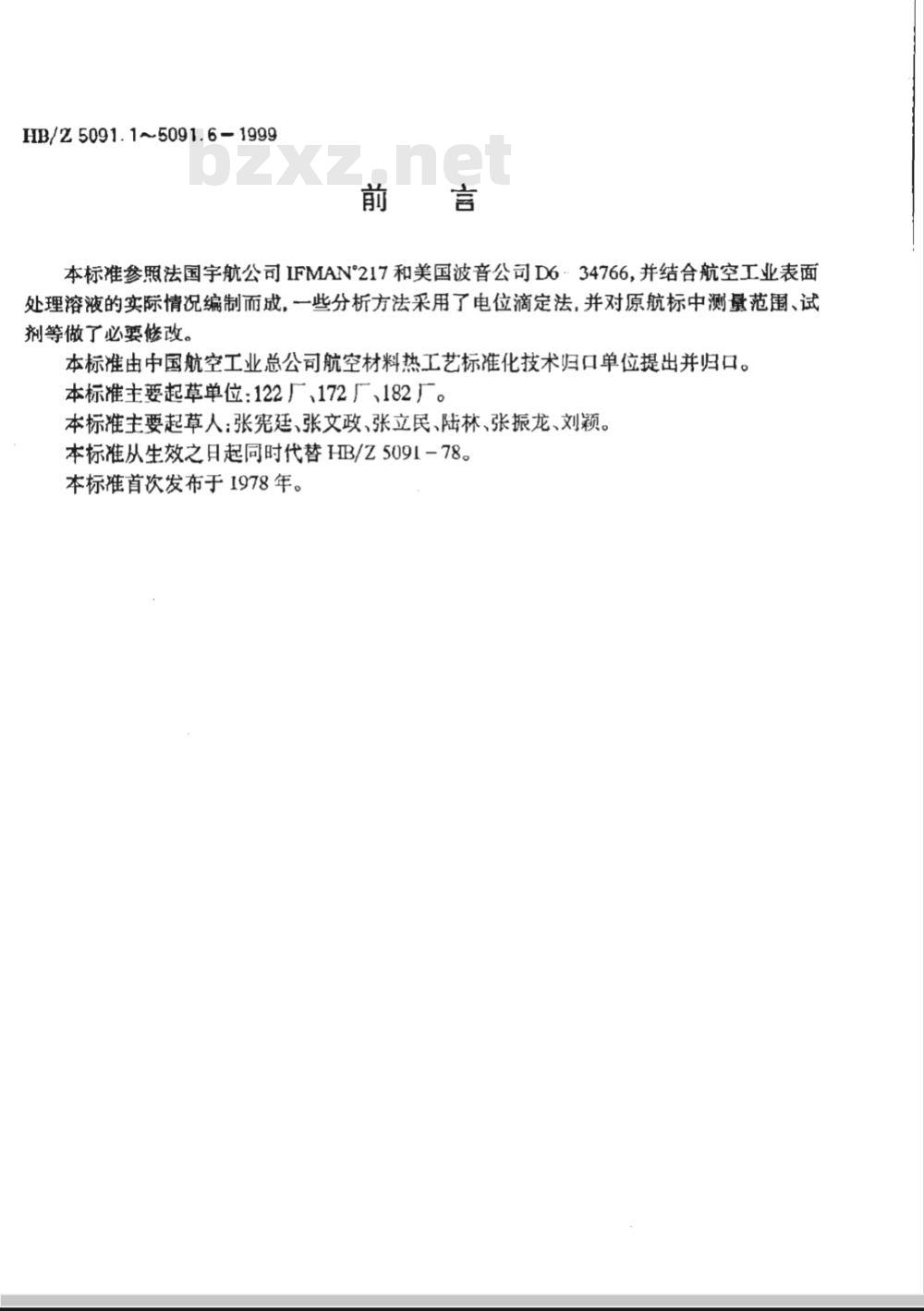

本标准参照法国宇航公司IFMAN°217和美国波音公司D6：34766，并结合航空工业表面处理溶液的实际情况编制而成，一些分析方法采用了电位滴定法，并对原航标中测量范围、试剂等做了必要修改。
本标准由中国航空工业总公司航空材料热工艺标准化技术归口单位提出并归口。本标准主要起草单位：122厂、172厂、182厂。本标准主要起草人：张宪廷、张文政、张立民、陆林、张振龙、刘颖。本标准从生效之日起同时代替HB/Z5091-78。本标准首次发布于1978年。
1范围

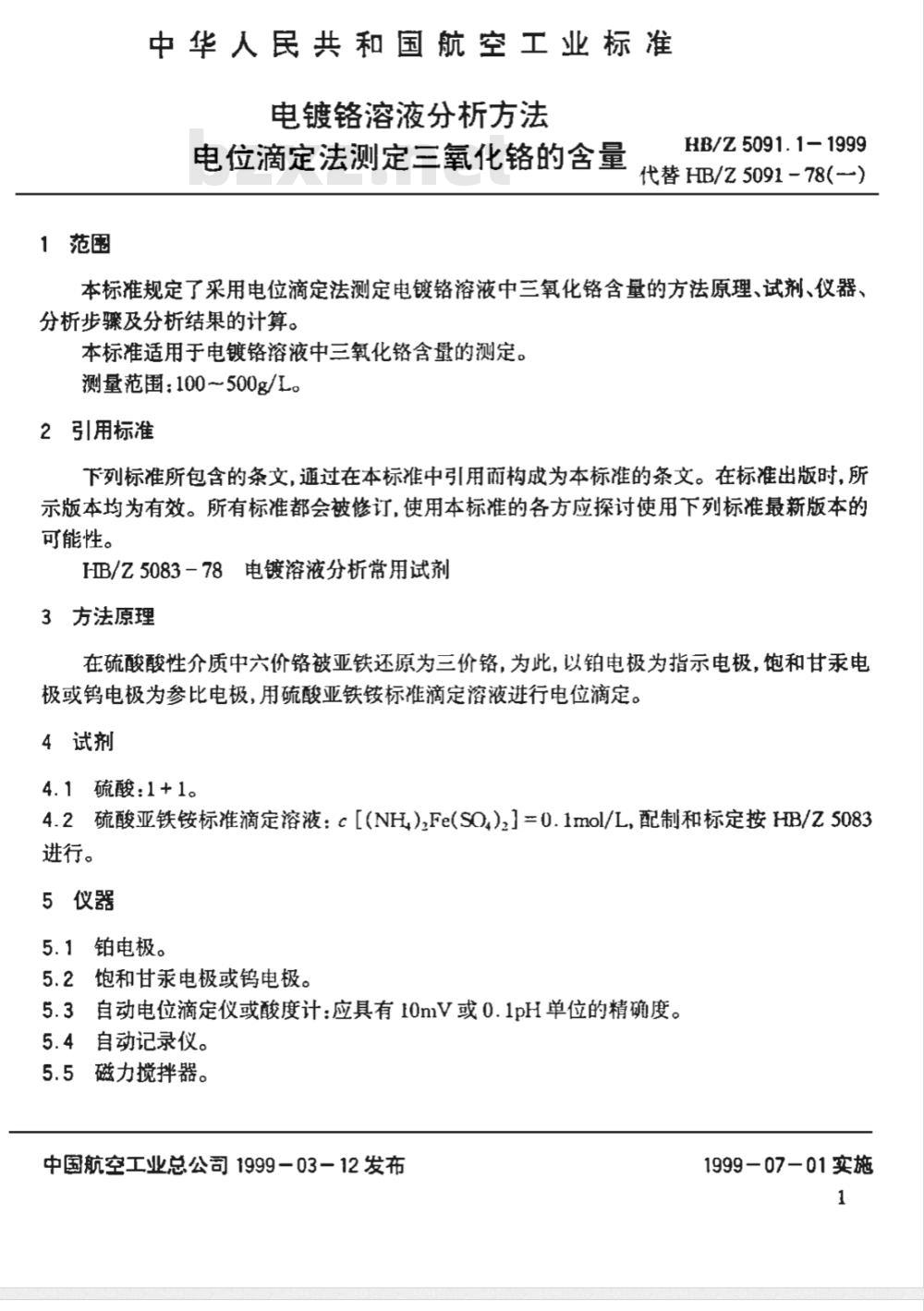

中华人民共和国航空工业标准
电镀铬溶液分析方法
电位滴定法测定三氧化铬的含量HB/Z5091.1-1999
代替HB/Z5091-78（一）
本标准规定了采用电位滴定法测定电镀铬溶液中三氧化铬含量的方法原理、试剂、仪器、分析步骤及分析结果的计算。
本标准适用于电镀铬溶液中三氧化铬含量的测定。测量范围：100～500g/L。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
HB/Z5083-78电镀溶液分析常用试剂3方法原理
在硫酸酸性介质中六价铬被亚铁还原为三价铬，为此，以铂电极为指示电极，饱和甘汞电极或钨电极为参比电极，用硫酸亚铁铵标准滴定溶液进行电位滴定。4试剂
4.1硫酸：1+1。此内容来自标准下载网
4.2硫酸亚铁铵标准滴定溶液：c［（NH),Fe(SO4)]=0.1mol/L，配制和标定按HB/Z5083进行。
5仪器
5.1铂电极。
5.2饱和甘汞电极或钨电极。
5.3自动电位滴定仪或酸度计：应具有10mV或0.1pH单位的精确度。5.4自动记录仪
5.5磁力搅拌器。
中国航空工业总公司1999一03-12发布1999-07-01实施

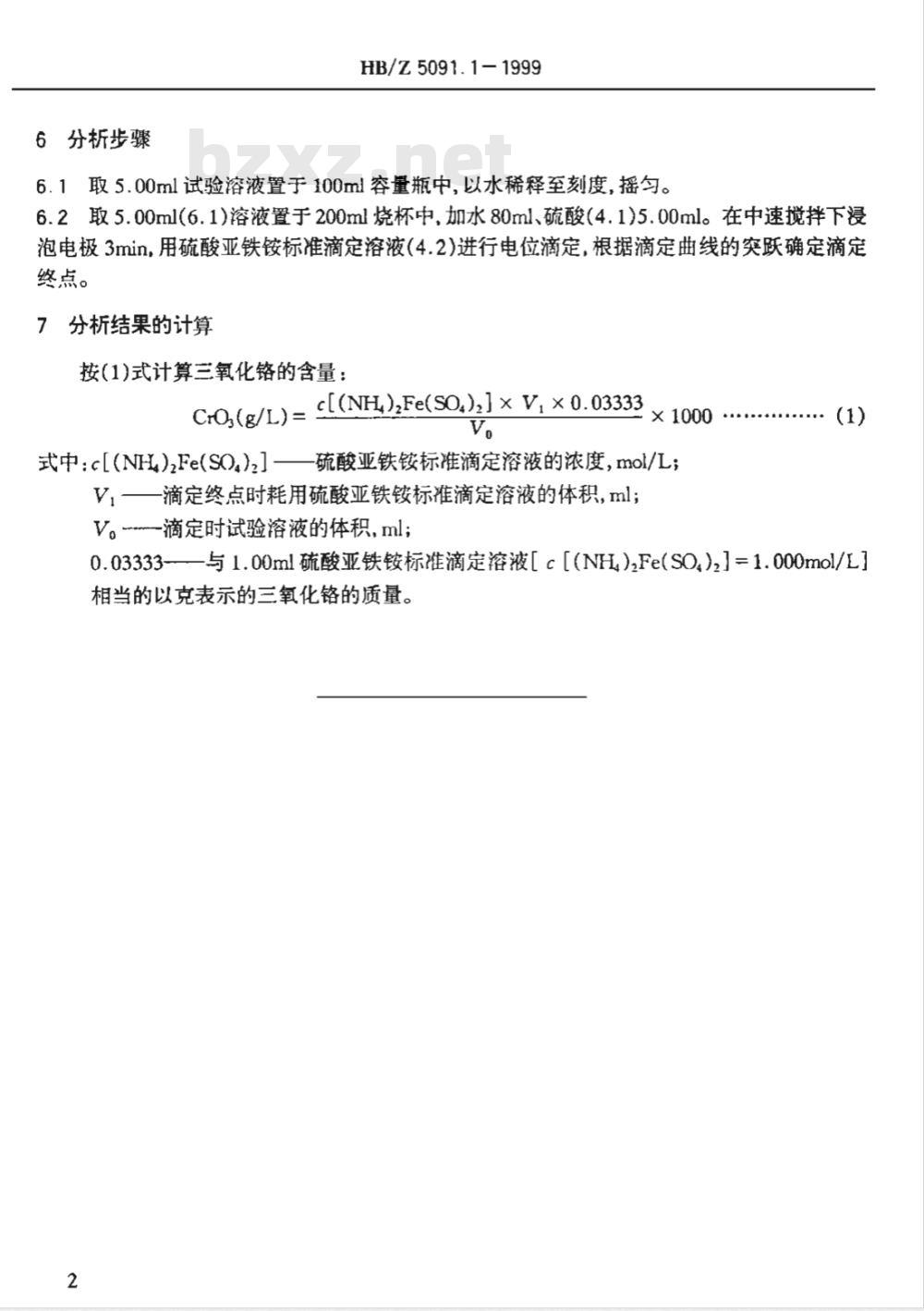

6分析步骤
HB/Z5091.1-1999
6.1取5.00ml试验溶液置于100ml容量瓶中，以水稀释至刻度，摇匀。6.2取5.00ml(6.1)溶液置于200ml烧杯中，加水80ml、硫酸(4.1)5.00ml。在中速搅拌下浸泡电极3min.用硫酸亚铁铵标准滴定溶液（4.2）进行电位滴定，根据滴定曲线的突跃确定滴定终点。
7分析结果的计算
按（1）式计算三氧化铬的含量：c[(NH)),Fe(SO,),] × V, × 0. 03333CrO(g/L)= 9
×1000…
式中：c[(NH),Fe(SO,),]——硫酸亚铁铵标准滴定溶液的浓度,mol/L；V，——滴定终点时耗用硫酸亚铁铵标准滴定溶液的体积,ml;V。-滴定时试验溶液的体积,ml;（1)
0.03333-——与1.00ml硫酸亚铁铵标准滴定溶液[c[(NH),Fe(SO.),]=1.000mol/L]相当的以克表示的三氧化铬的质量。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
