【航空工业行业标准(HB)】 电镀铬溶液分析方法 硝酸根的定性分析

HB/2 5091.1～5091.6-1999

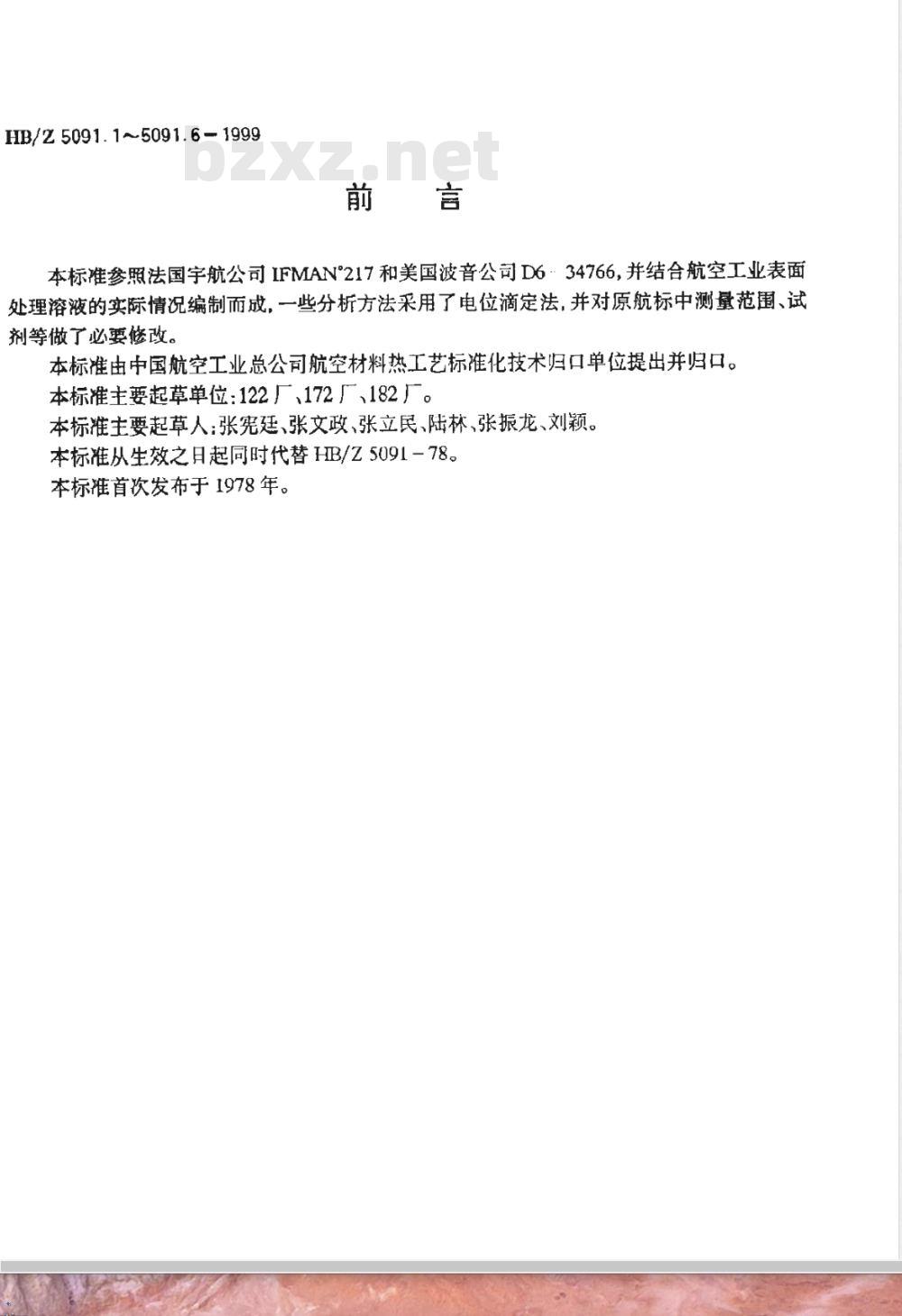

本标准参照法国宇航公司IFMAN°217和美国波音公司D6·34766，并结合航空工业表面处理溶液的实际情况编制而成，一些分析方法采用了电位滴定法，并对原航标中测量范围、试剂等做了必要修改。
本标准由中国航空工业总公司航空材料热工艺标准化技术归口单位提出并归口。本标准主要起草单位：122厂、172厂、182厂。本标准主要起草人：张宪廷、张文政、张立民、陆林、张振龙、刘颖。本标准从生效之日起同时代替HB/Z5091-78。本标准首次发布于1978年。
1范围

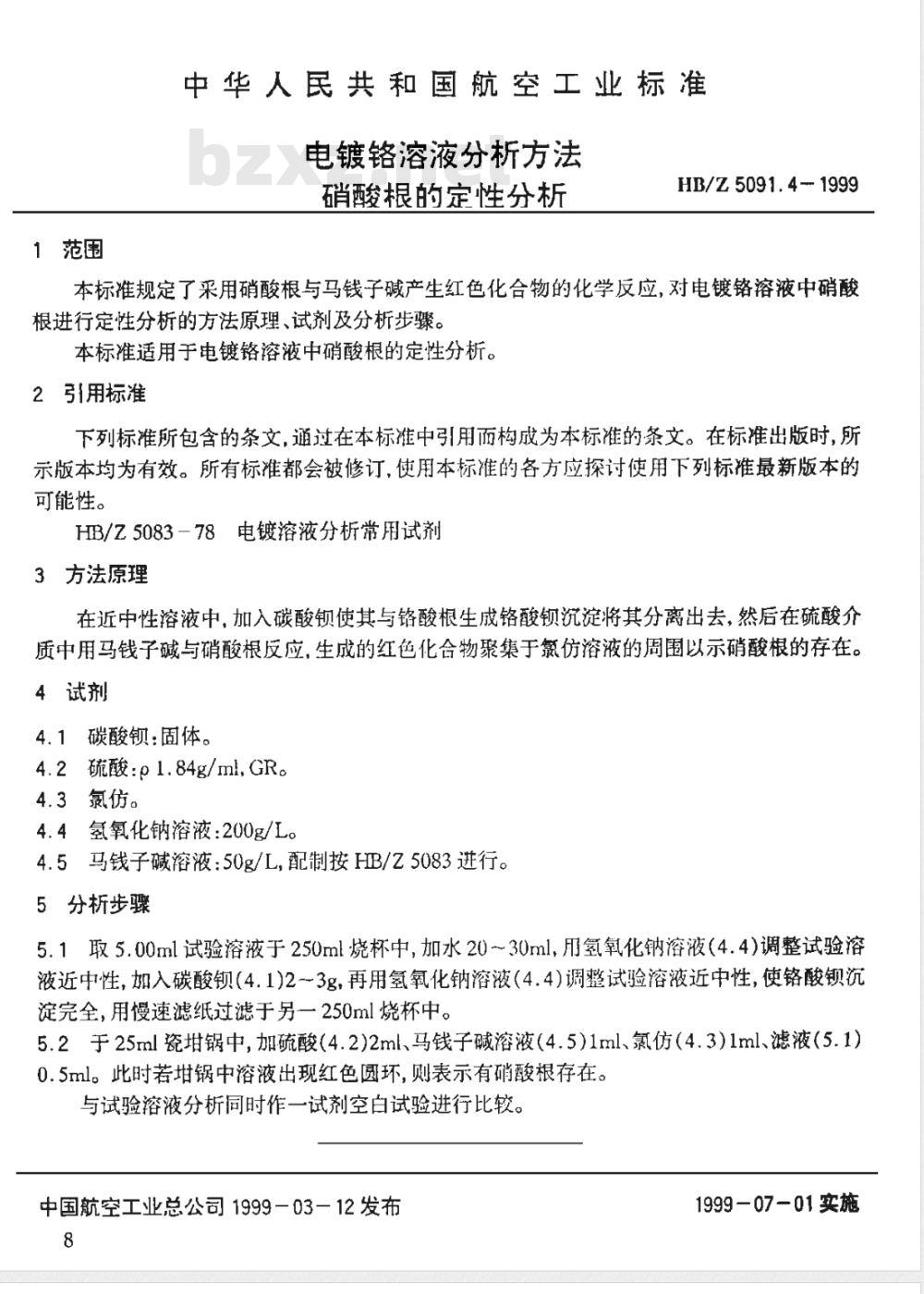

中华人民共和国航空工业标准
电镀铬溶液分析方法
硝酸根的定性分析
HB/Z5091.4--1999
本标准规定了采用硝酸根与马钱子碱产生红色化合物的化学反应，对电镀铬溶液中硝酸根进行定性分析的方法原理、试剂及分析步骤。本标准适用于电镀铬溶液中硝酸根的定性分析。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
HB/Z5083-78电镀溶液分析常用试剂3方法原理
在近中性溶液中，加入碳酸锁使其与铬酸根生成铬酸锁沉淀将其分离出去，然后在硫酸介质中用马钱子碱与硝酸根反应，生成的红色化合物聚集于氮仿溶液的周围以示硝酸根的存在。4试剂
4.1碳酸钡：固体。
4.2硫酸：p1.84g/ml,GR。
4.3氯仿。
4.4氢氧化钠溶液：200g/Lg
4.5马钱子碱溶液：50g/L，配制按HB/Z5083进行。5分析步骤
5.1取5.00ml试验溶液于250ml烧杯中，加水20~30ml，用氢氧化钠溶液（4.4）调整试验溶液近中性，加入碳酸钡(4.1)2--3g，再用氢氧化钠溶液（4.4)调整试验溶液近中性，使铬酸钡沉淀完全，用慢速滤纸过滤于另一250ml烧杯中。5.2于25ml瓷锅中，加硫酸（4.2)2ml、马钱子碱溶液（4.5）1ml、氯仿（4.3）1ml、滤液（5.1）0.5ml。此时若锅中溶液出现红色圆环，则表示有硝酸根存在。与试验溶液分析同时作一试剂空白试验进行比较。中国航空工业总公司1999一03－12发布8bZxz.net
1999-07-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
