【地方标准】 固定式声学多普勒流速剖面仪（ADCP）流量在线监测技术规范

DB32/T5337—2026
固定式声学多普勒流速剖面仪（ADCP）流量在线监测技术规范
Specifications for fixed acoustic Doppler current profiler on-line discharge monitoring technology
发布日期：2026-02-06
实施日期：2026-03-06
江苏省市场监督管理局
中国标准出版社

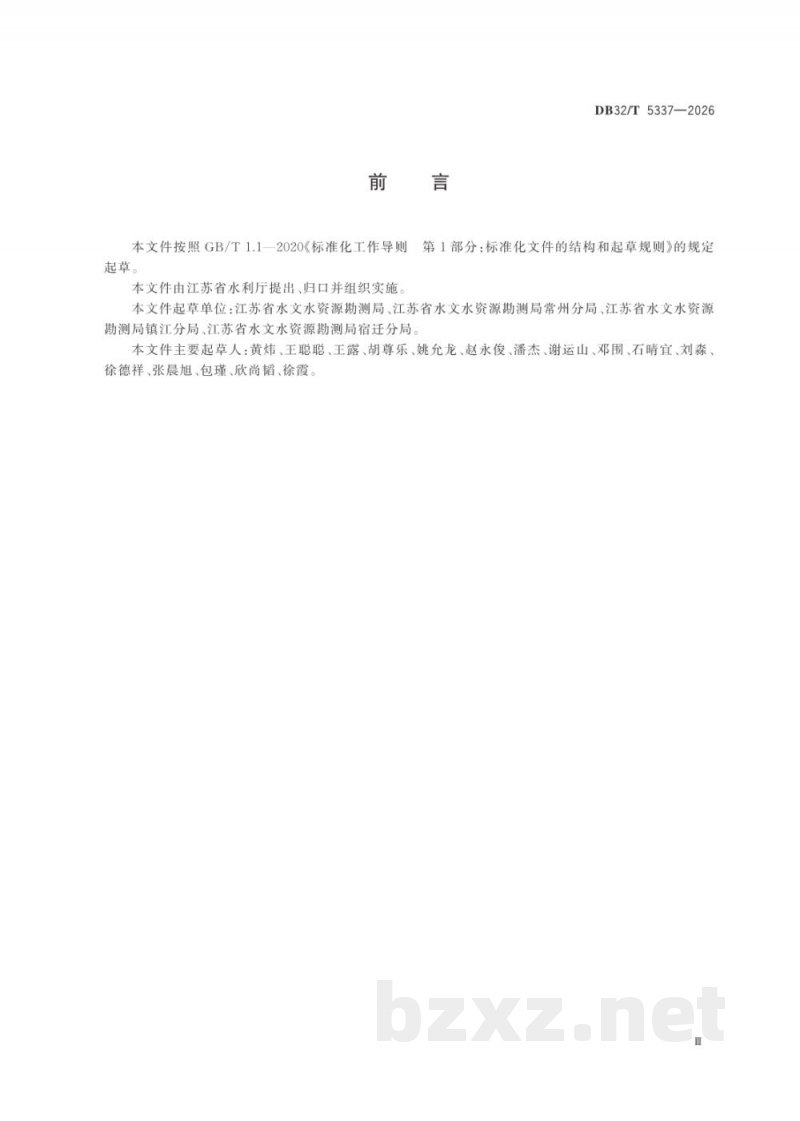

前言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由江苏省水利厅提出、归口并组织实施。
本文件起草单位：江苏省水文水资源勘测局、江苏省水文水资源勘测局常州分局、江苏省水文水资源勘测局镇江分局、江苏省水文水资源勘测局宿迁分局。
本文件主要起草人：黄炜、王聪聪、王露、胡尊乐、姚允龙、赵永俊、潘杰、谢运山、邓围、石晴宜、刘淼、徐德祥、张晨旭、包瑾、欣尚韬、徐霞。

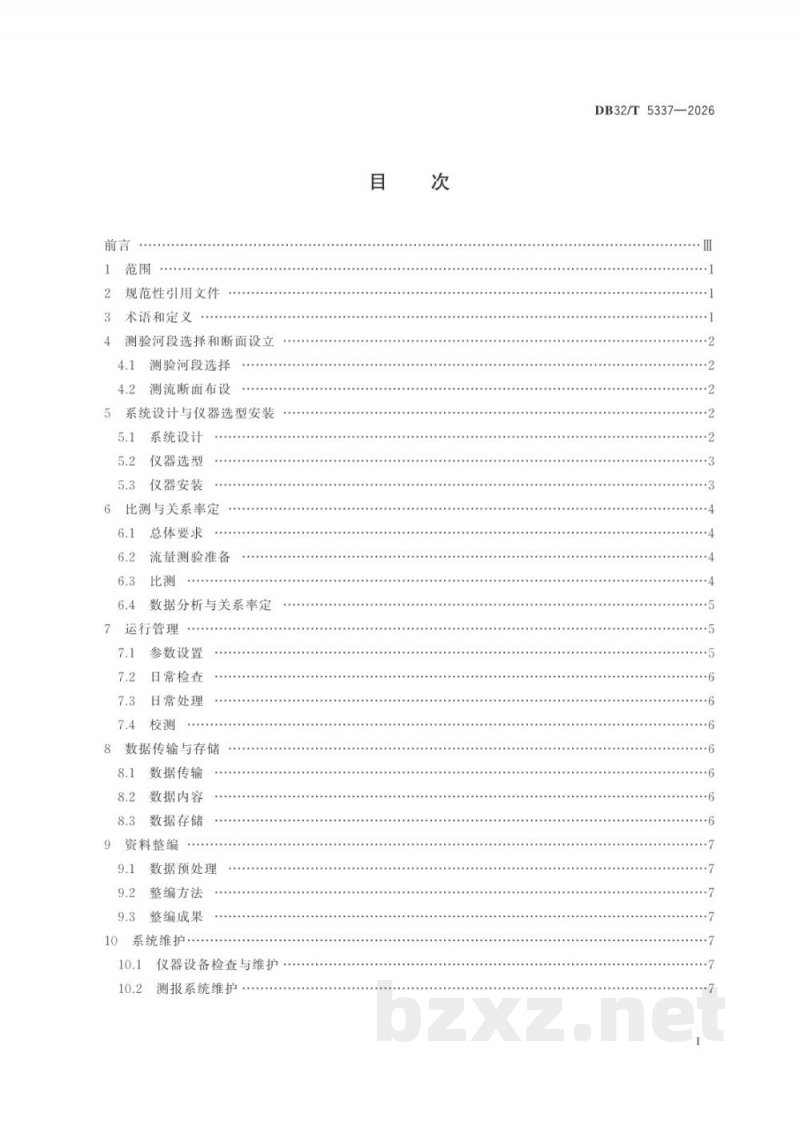

目次
1 范围
2 规范性引用文件
3 术语和定义
4 测验河段选择和断面设立
4.1 测验河段选择
4.2 测流断面布设
5 系统设计与仪器选型安装
5.1 系统设计
5.2 仪器选型
5.3 仪器安装
6 比测与关系率定
6.1 总体要求
6.2 流量测验准备
6.3 比测
6.4 数据分析与关系率定
7 运行管理
7.1 参数设置
7.2 日常检查
7.3 日常处理
7.4 校测
8 数据传输与存储
8.1 数据传输
8.2 数据内容
8.3 数据存储
9 资料整编
9.1 数据预处理
9.2 整编方法
9.3 整编成果
10 系统维护
10.1 仪器设备检查与维护
10.2 测报系统维护
10.3 使用年限
附录A（资料性）
附录B（资料性）
附录C（资料性）
附录D（资料性）
附录E（资料性）

1 范围
本文件规定了固定式声学多普勒流速剖面仪（ADCP）流量在线监测的测验河段选择和断面设立、系统设计与仪器选型安装、比测与关系率定、运行管理、数据传输与存储、资料整编、系统维护等方面内容和要求。
本文件适用于固定式声学多普勒流速剖面仪（ADCP）流量在线监测系统的建设及运行维护。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 24558 声学多普勒流速剖面仪
GB/T 50095 水文基本术语和符号
GB 50179 河流流量测验规范
SL/T 247 水文资料整编规范
SL/T 415 水文基础设施及技术装备管理规范
DB32/T 2197 水文自动测报系统数据传输规约

3 术语和定义
GB/T 50095 界定的以及下列术语和定义适用于本文件。
3.1 固定式声学多普勒流速剖面仪 fixed acoustic Doppler current profiler (ADCP)：固定安装在水面、河底、岸边，测量某一垂线、某一水层上一定距离内的流速分布的声学多普勒流速剖面仪（ADCP）。
注1：分为横向式ADCP (H-ADCP) 和垂向式ADCP (V-ADCP)。
注2：H-ADCP是固定安装在岸边，测量某一水深处水层上一定距离内流速分布的声学多普勒流速剖面仪。
注3：V-ADCP是安装在水面或河底，同时测得垂线流速分布和水深的声学多普勒流速剖面仪。
3.2 固定式ADCP流量在线监测系统 fixed ADCP on-line discharge monitoring system：基于声学多普勒流速剖面仪（ADCP)技术，用于长期、自动监测水体水位、流速、流量等水文要素的系统。
注：包括固定式ADCP换能器、水位计、控制系统、遥测系统、数据采集及传输通信系统、软件系统等。
3.3 单元流速 unit velocity：固定式ADCP在测量时，将所测水流剖面划分成若干个单元，每个单元的水流速度...
