【国家标准(GB)】 杠杆千分表

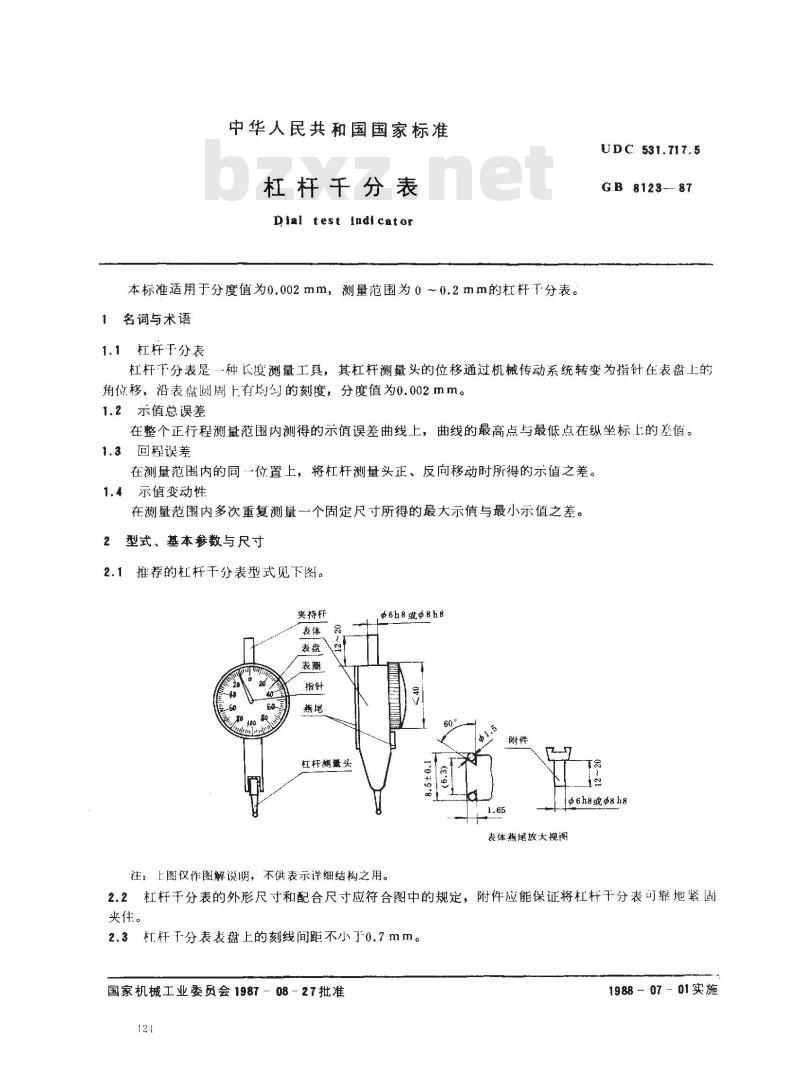

中华人民共和国国家标准
杠杆千分表
Dial test indicator
本标准适用于分度值为0.002mm，测量范围为0～0.2mm的杠杆T分表。名词与术语
1.1杠杆下分表
UDC 531.717.5
GB 8123-87
杠杆下分表是…种长度测量工具，其杠杆测量头的位移通过机械传动系统转变为指针在表盘上的角位移，沿表盘圆周上有均匀的刻度，分度值为0.002mm。1.2示值总误差
在整个正行程测量范围内测得的示值误差曲线上，曲线的最高点与最低点在纵坐标上的差值。1.3回程误差
在测量范围内的同…位置上，将杠杆测量头正、反向移动时所得的示值之差。1.4示值变动性bzxz.net
在测量范围内多次重复测量一个固定尺寸所得的最大示值与最小示值之差。型式、基本参数与尺寸
2.1推荐的杠杆干分表型式见下图。夹持杆
杠杆测量头
56h8或p8h8
表体燕尾放大视图
注：上图仅作图解说明，不供表示详细结钩构之用。56h8或8h8
2.2杠杆于分表的外形尺寸和配合尺寸应符合图中的规定，附件应能保证将杠杆干分表可靠地紧固夹住。
2.3杠杆干分表表盘上的刻线间距不小了0.7mm。国家机械工业委员会1987-08-27批准12.1
198807-01实施

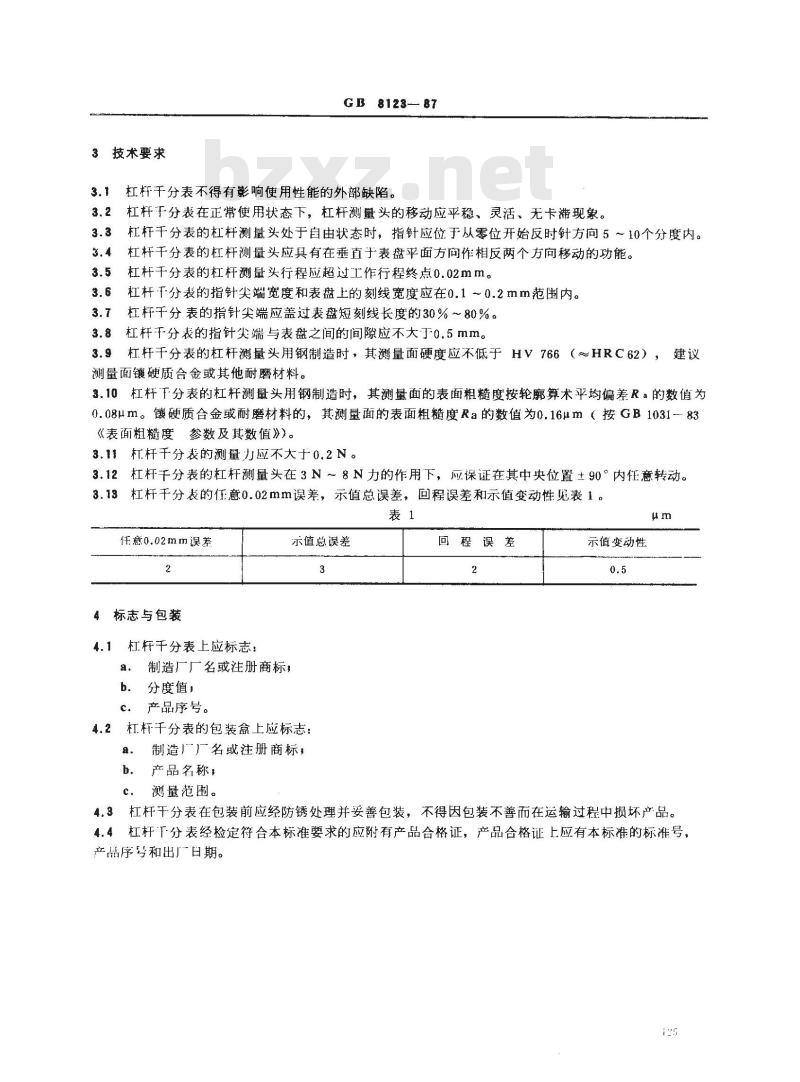

3技术要求
GB812387
杠杆干分表不得有影响使用性能的外部缺陷。杠杆干分表在正常使用状态下，杠杆测量头的移动应平稳、灵活、无卡滞现象。杠杆千分表的杠杆测头处于自由状态时，指针应位于从零位开始反时针方向5～10个分度内。杠杆干分表的杠杆测量头应具有在垂直于表盘平面方向作相反两个方向移动的功能。杠杆干分表的杠杆测量头行程应超过工作行程终点0.02mm。杠杆干分表的指针尖端宽度和表盘上的刻线宽度应在0.1～0.2mm范围内。杠杆干分表的指针尖端应盖过表盘短刻线长度的30%～80%。3.8杠杆干分表的指针尖端与表盘之间的间隙应不大于0.5mm。3.9
杠杆干分表的杠杆测量头用钢制造时，其测量面硬度应不低于HV766（～HRC62），建议测量面镶硬质合金或其他耐磨材料。3.10杠杆干分表的杠杆测量头用钢制造时，其测量面的表面粗糙度按轮廊算术平均偏差R的数值为0.08um。镶硬质合金或耐磨材料的，其测量面的表面粗糙度Ra的数值为0.16um（按GB1031-83《表面粗糙度参数及其数值》)。3.11杠杆千分表的测量力应不大于0.2N。3.12杠杆干分表的杠杆测量头在3N～8N力的作用下，应保证在其中央位置土90°内任意转动。3.13杠杆干分表的任：意0.02mm误差，示值总误差，回程误差和示值变动性见表1。表1
任意0.02mm误差
标志与包装
杠杆千分表上应标志：
制造厂厂名或注册商标，
分度值；
产品序号。
示值总误差
杠杆干分表的包装盒上应标志：4.2
制造厂厂名或注册商标，
b．产品名称，
测量范围。
回程误差
示值变动性
4.3杠杆干分表在包装前应经防锈处理并妥善包装，不得因包装不善而在运输过程中损坏产品。4.4杠杆下分表经检定符合本标准要求的应附有产品合格证，产品合格证上应有本标准的标准号，产品序号和出厂日期。

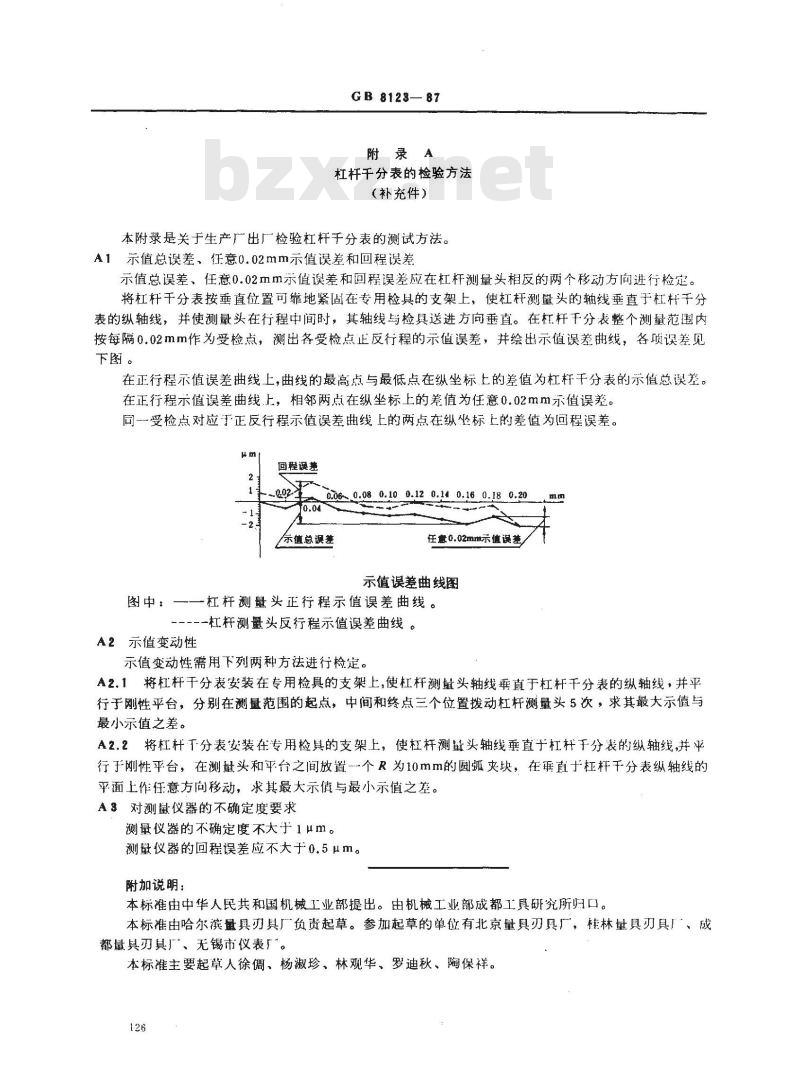

GB 8123—87
附录A
杠杆千分表的检验方法
（补充件）
本附录是关于生产广出厂检验杠杆千分表的测试方法。A1示值总误差、任意0.02mm示值误差和回程误差示值总误差、任意0.02Ⅲm示值误差和回程误差应在杠杆测量头相反的两个移动方向进行检定。将杠杆干分表按垂直位置可靠地紧固在专用检具的支架上，使杠杆测量头的轴线垂直子杠杆干分表的纵轴线，并使测量头在行程中间时，其轴线与检具送进方向垂直。在杠杆干分表整个测量范围内按每隔0.02mm作为受检点，测出各受检点正反行程的示值误差，并绘出示值误差曲线，各项误差见下图。
在正行程示值误差曲线上，曲线的最高点与最低点在纵坐标上的差值为杠杆干分表的示值总误差。在正行程示值误差曲线上，相邻两点在纵坐标上的差值为任意0.02mm示值误差。同一-受检点对应于正反行程示值误差曲线上的两点在纵坐标上的差值为回程误差。回程误兼
0.06~ 0.08 0.10 0.12 0.14 0,16 0.18 0.20值总误差
任意0.02mm示值误递
示值误差曲线图
图中：—一杠杆测量头正行程示值误差曲线。一杠杆测量头反行程示值误差曲线。A2示值变动性
示值变动性需用下列两种方法进行检定。m
A2.1将杠杆干分表安装在专用检具的支架上，使杠杆测量头轴线垂直于杠杆干分表的纵轴线，并平行于刚性平台，分别在测量范围的起点，中间和终点三个位置拨动杠杆测量头5次，求其最大示值与最小示值之差。
A2.2将杠杆下分表安装在专用检具的支架上，使杠杆测量头轴线垂直于杠杆于分表的纵轴线，并平行于刚性平台，在测量头和平台之间放置--个R为10mm的圆弧夹块，在垂直于杠杆干分表纵轴线的平面上作任意方向移动，求其最大示值与最小示值之差。A3对测量仪器的不确定度要求
测量仪器的不确定度不大于1 μm。测量仪器的回程误差应不大于0.5μm。附加说明：
本标准由中华人民共和国机械工业部提出。由机械工业部成都工具研究所归口。本标准由哈尔滨量具刃具厂负贵起草。参加起草的单位有北京量具刃具厂，桂林量具刃具厂、成都量具刃具厂、无锡市仪表厂。本标准主要起草人徐稠、杨淑珍、林观华、罗迪秋、陶保祥。126
