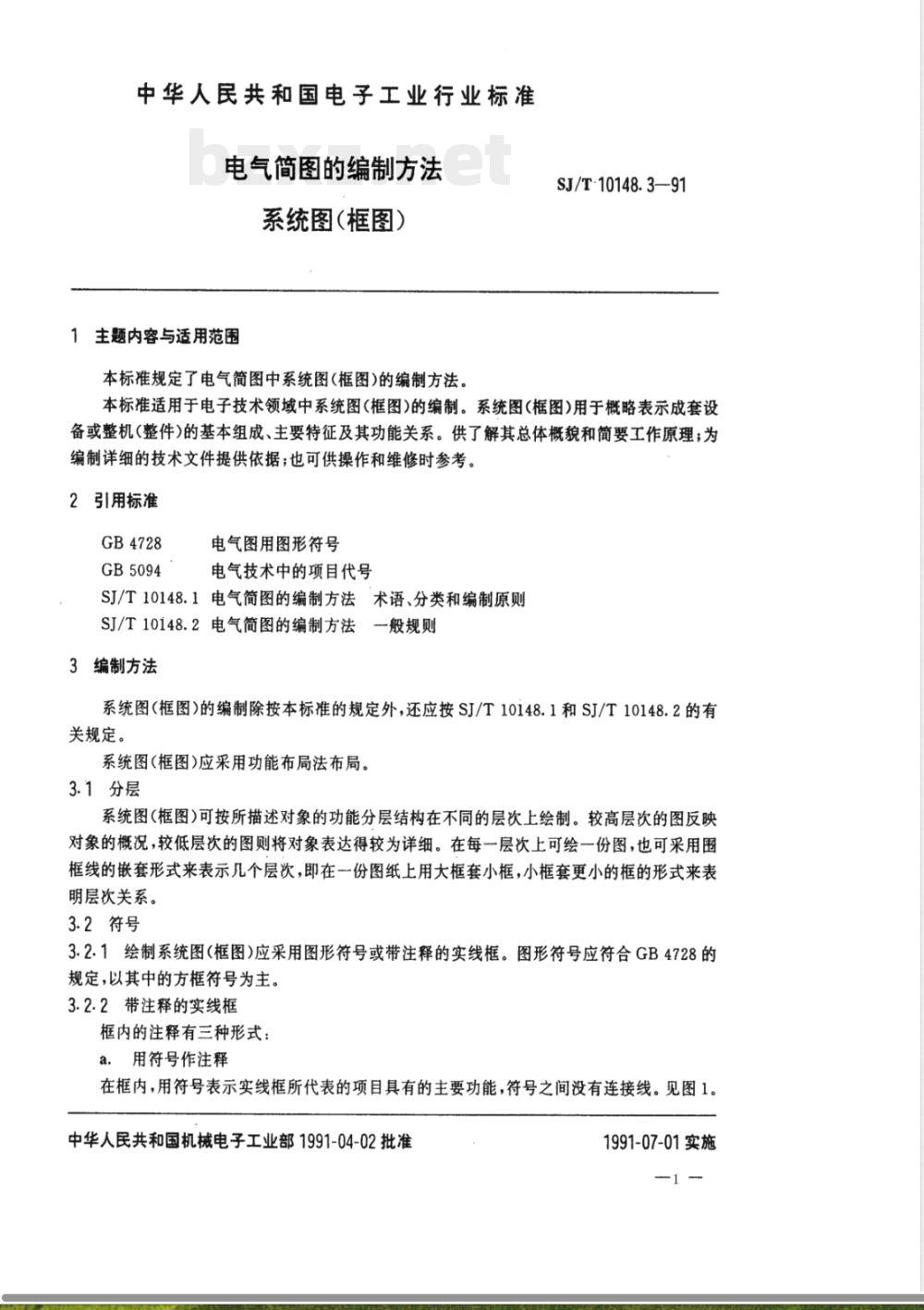

中华人民共和国电子工业行业标准电气简图的编制方法
系统图（框图）
1主题内容与适用范围
本标准规定了电气简图中系统图（框图)的编制方法。SJ/T·10148.3—91
本标准适用于电子技术领域中系统图(框图)的编制。系统图(框图)用于概略表示成套设备或整机（整件）的基本组成、主要特征及其功能关系。供了解其总体概貌和简要工作原理；为编制详细的技术文件提供依据；也可供操作和维修时参考。2引用标准
GB4728
GB5094
电气图用图形符号
电气技术中的项目代号
SJ/T10148.1电气简图的编制方法术语、分类和编制原则SJ/T10148.2电气简图的编制方法一般规则
3编制方法
系统图（框图）的编制除按本标准的规定外，还应按SJ/T10148.1和SJ/T10148.2的有关规定。
系统图(框图)应采用功能布局法布局。3.1分层
系统图(框图)可按所描述对象的功能分层结构在不同的层次上绘制。较高层次的图反映对象的概况，较低层次的图则将对象表达得较为详细。在每一层次上可绘一份图，也可采用围框线的嵌套形式来表示几个层次，即在一份图纸上用大框套小框，小框套更小的框的形式来表明层次关系。
3.2符号
3.2.1绘制系统图（框图）应采用图形符号或带注释的实线框。图形符号应符合GB4728的规定，以其中的方框符号为主。3.2.2带注释的实线框
框内的注释有三种形式：
a．用符号作注释
在框内，用符号表示实线框所代表的项目具有的主要功能，符号之间没有连接线。见图1。中华人民共和国机械电子工业部1991-04-02批准1991-07-01实施
SJ/T 10148.3--91

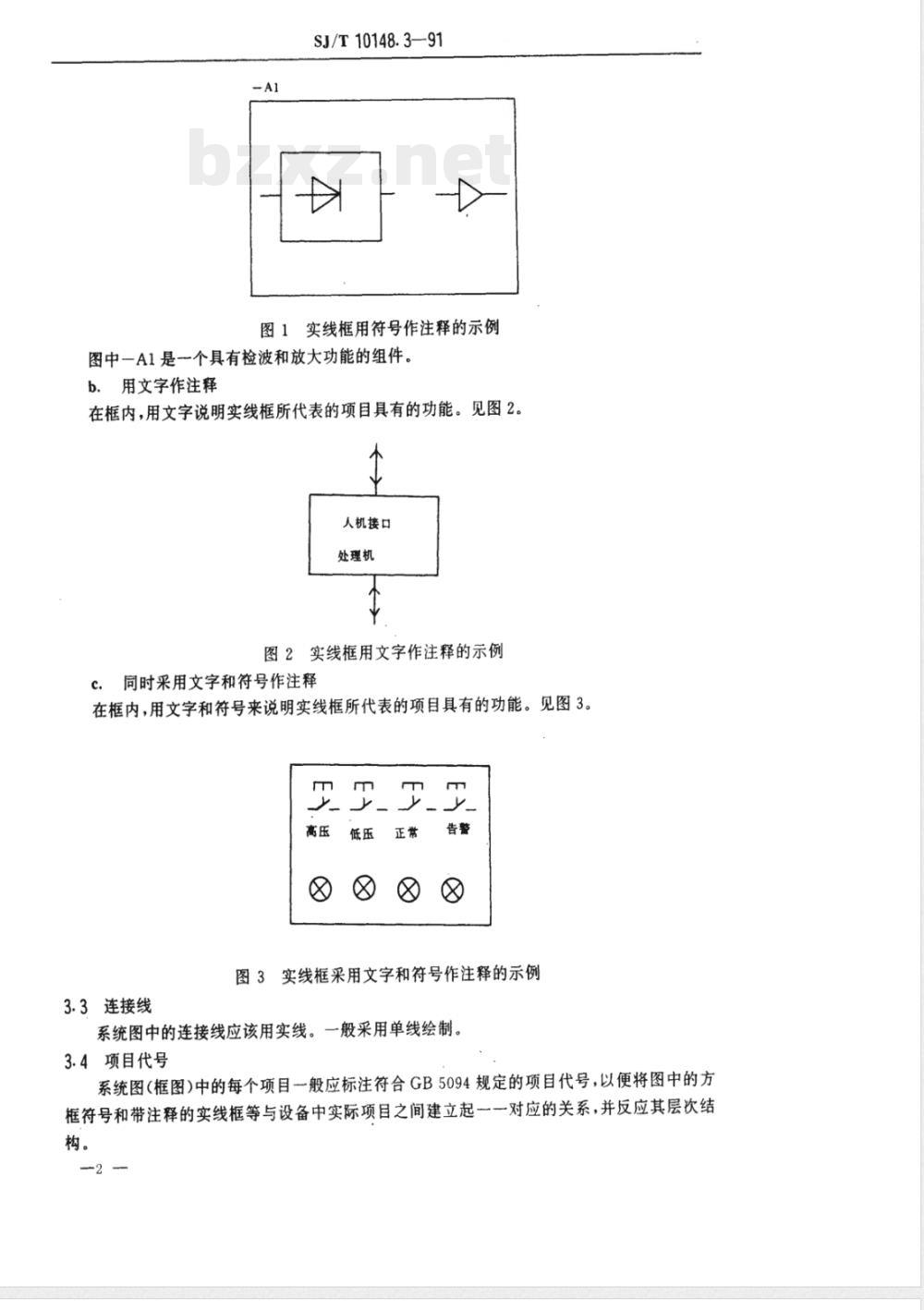

图1实线框用符号作注释的示例
图中一A1是一个具有检波和放大功能的组件。用文字作注释www.bzxz.net
在框内，用文字说明实线框所代表的项目具有的功能。见图2。人机接口
处理机
图2实线框用文字作注释的示例
同时采用文字和符号作注释
在框内，用文字和符号来说明实线框所代表的项目具有的功能。见图3。y
图3实线框采用文字和符号作注释的示例3.3连接线
系统图中的连接线应该用实线。一般采用单线绘制。3.4项目代号
系统图（框图)中的每个项目一般应标注符合GB5094规定的项目代号，以便将图中的方框符号和带注释的实线框等与设备中实际项目之间建立起一一对应的关系，并反应其层次结构。
3.5信息流向和布局
SJ/T10148.3--91

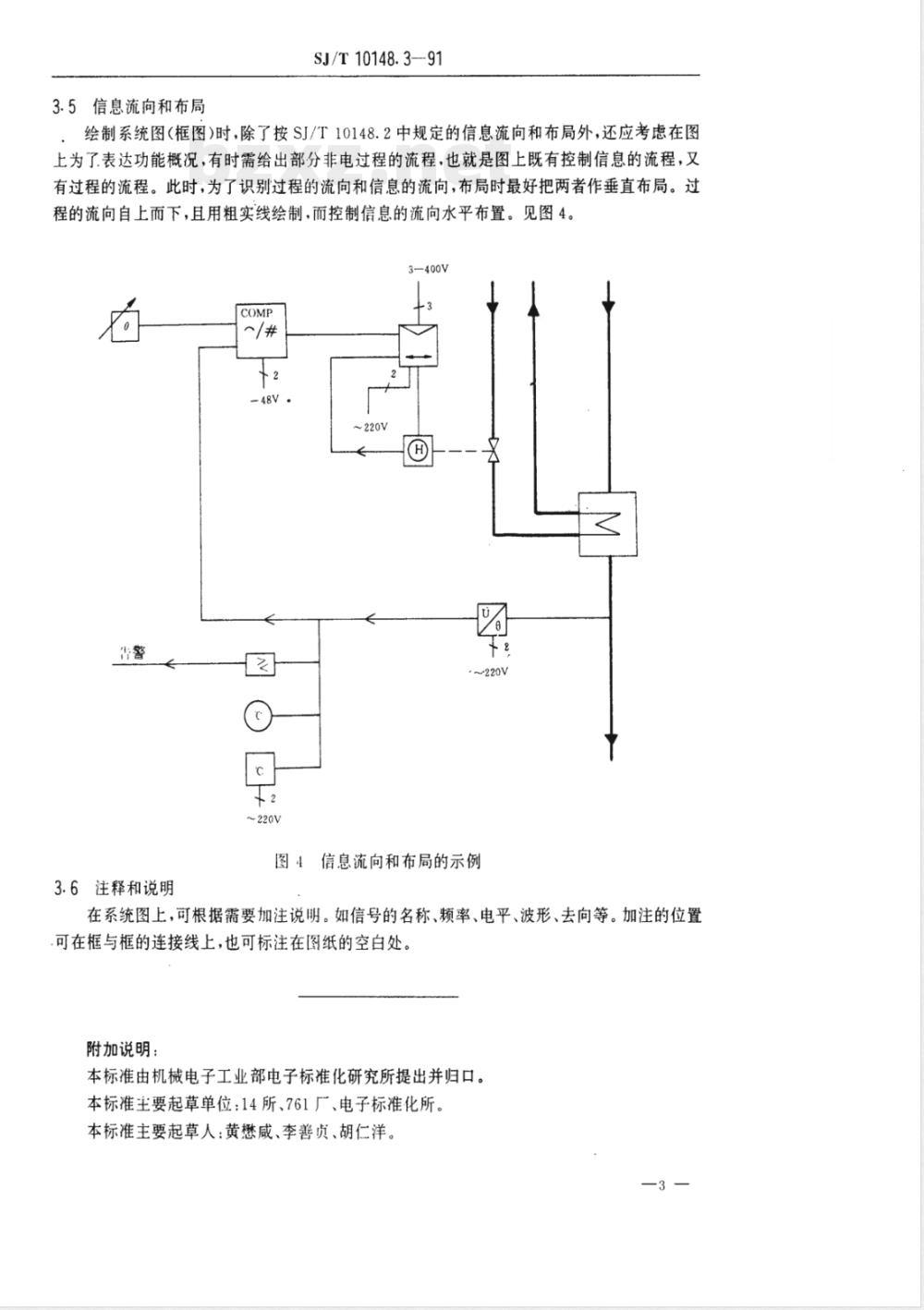

绘制系统图（框图）时，除了按SJ/T10148.2中规定的信息流向和布局外，还应考虑在图上为了表达功能概况，有时需给出部分非电过程的流程，也就是图上既有控制信息的流程，又有过程的流程。此时，为了识别过程的流向和信息的流向，布局时最好把两者作垂直布局。过程的流向自上而下，且用粗实线绘制，而控制信息的流向水平布置。见图4。3—400V
3.6注释和说明
图4信息流向和布局的示例
在系统图上，可根据需要加注说明。如信号的名称、频率、电平、波形、去向等。加注的位置可在框与框的连接线上，也可标注在图纸的空白处。附加说明：
本标准由机械电子工业部电子标准化研究所提出并归口。本标准主要起草单位：14所、761厂、电子标准化所。本标准主要起草人：黄懋咸、李善贞、胡仁洋。
