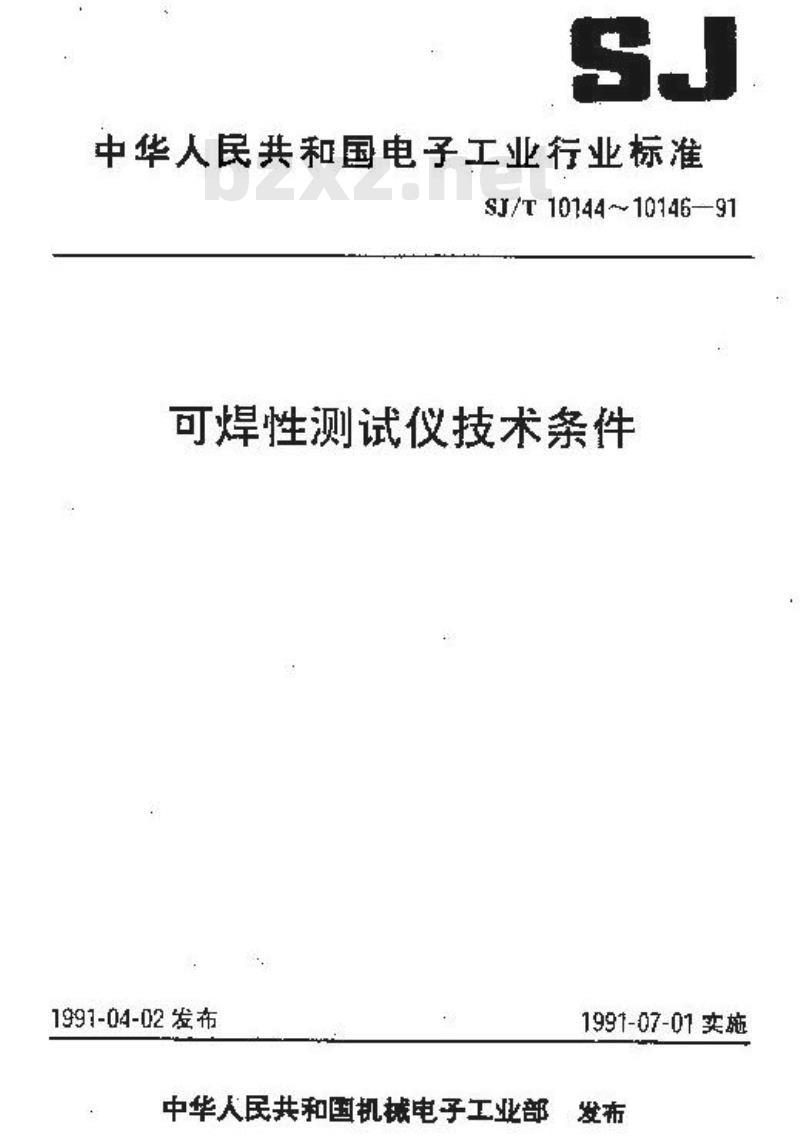

中华人民共和国电子工业行业标准SJ/T10144~10146—91
可焊性测试仪技术条件
1997-04-02发布
1991-07-01实施

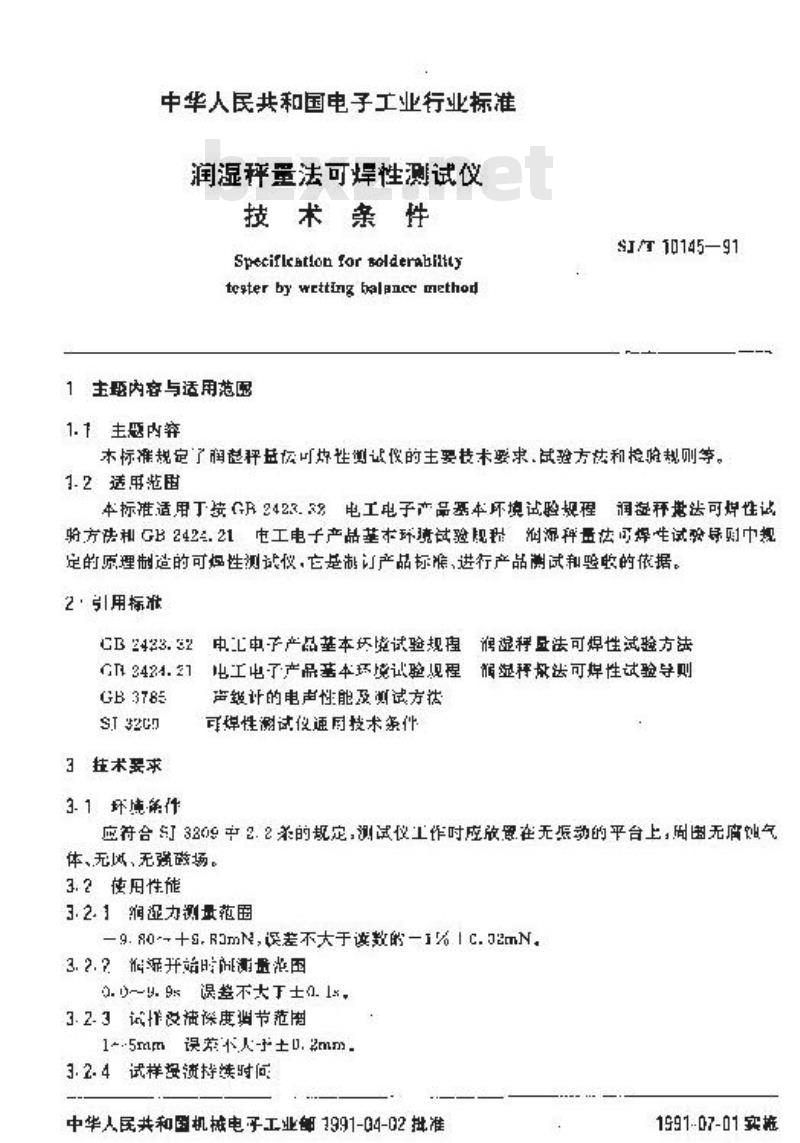

中华人民共和国机械电子工业部发布中华人民共和国电子工业行业标准润湿秤量法可焊性测试仪
技术条性
Specirlcatlon for solderabilttytester by wetting balanec method1主题内旁与适用范尿
1.1主题内奔
SJ10145—91
本标准规定了润超益依可好性侧试仪的主要技术要求试验方法和检腔规则等。1.2适用范围
本标准适用丁续GR2423.3%电工电子产品塞本环境试验规程润湿秤患法可归性试骑方法和GB242=.21电工电子产品基市环境试验规理润源秤量法可焊生试验导购中规定的原理制造的可妇性测让仪，它制订产品标筛，进行产品测试和收的依据。2·引用标准
心B2423.32中汇中子产品基本坏试验规理润湿科显法可焊性试验方法G2424.21电工电了产品基本环境试验程调湿科法可焊性试验导则GB3785
ST3209
3挂术要求
3.1坏饨$们
声计的电声性能及测试方法
可焊性测试仪通同技术象件
应符合390中2.2杀的规定，测试仪工作时应放留在无返动的平台上，周围无膚蚀气体、无风、无强政场。
3.2使用性旋
3.2.1润湿力测量范围
—9.80-十S.R3mN,误差不大于读数的-1%1C.32mN3.2.？润湿开时量准图
0.0~~.9误差不太下±.1x,
3.2.3试总深度巡节范围
1-5m误英不人-#±U.2mm
3.2.4试样接溃持续时间
中华人民共和国机械电子工业部1991-04-02批准1991-07-01实拖

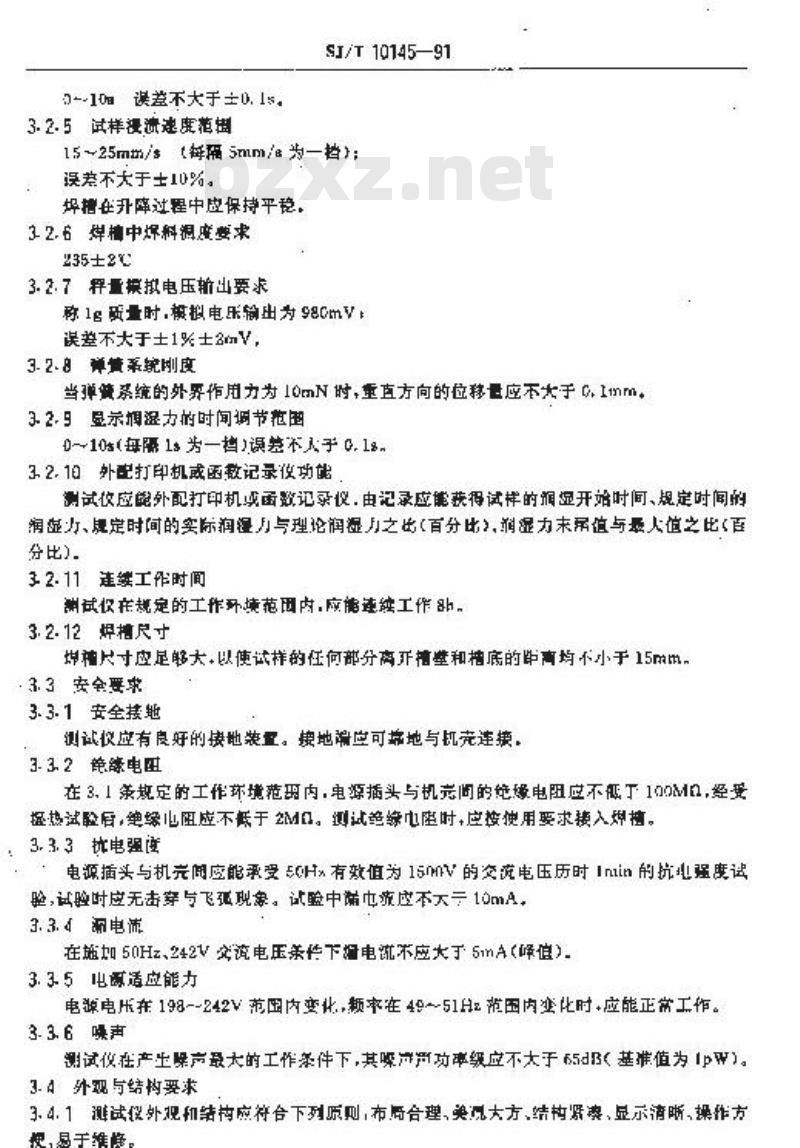

9--10误差不大于士0.15
3.2.5试样漫流速度范制
SI/T10145—91
15~25mm/s每猫5mm/g为一档；
误袭不大于士10%。
焊播在升降过程中皮保持平移，3. 2. 6焊槽中焊料洞度要束
235±2℃
3.2.7释量模拟电压出要求
称1g研量时.极拟电乐输出为980mV：误差不大于士1%士mV，
3. 2.8弹黄系统刚度
当弹费系统的外男作用力为10mN时，重直方向的位移量应不大于0,1mm，3.2.9显示想湿力的时间调节范围0~-10s每愿1s为一挡误差不子0.1g32.1外配打印机或函散记录位功能测试位应留外配打印机必雨数调录仪，电泡录盛健获得试样的润湿开始时间、规定时闻能润虚力、思定时间的际润程力与理论润混力之出(百分比,润湿力末吊值与量人慎之比(百分比).
32.11连续工作时间
谢试仅在规定的工作环境范困内，应能连工作。3.2.12焊槽尺寸
烘格尺寸应足够大，以使试样的任何部分离开摘堂和槽底的距商均不小于15mm，3.3安全要求
3.3.1安全接地
测试收应有良好的接地装置。换地谢应可求地与机壳连摘，3.3.2单续电
在3.1策规定的工作环境范函内，电源插头与机亮间的绝像电阻应不低下100M,经受提热试验眉，绝缘心阻应不抵于2M口。测试练电座时+应按使用要求接入妞植。3.3.3抗电强度
电源插头与机完闻应能承受5Hx有效值为15MV的交流电压历时Inin的抗心强度试验，试脸时应无击穿与飞强现象。试验中储电流应不大示10mA，3.3.4潮电液
在施划50Hz、242V交流电压策下电说不应大于5mA（峰值）.3.3.5电断适应能力
电源电压在198--242V范图内变化频率在49~51Hz范国内弯比时+应能正常工作。3.3.6噪声
测试仪在产生噪声最大的工作杀件下，其噪严严攻率级应不大于65dB(基准值为1p研）。3.4外观与结构要求
3.4.1测避试仪外观和结构应符合下列原则，布厨合理，美减大方、结构紧案、显示消晰，操作方梗,易于维修。
SJ/T 10145-91

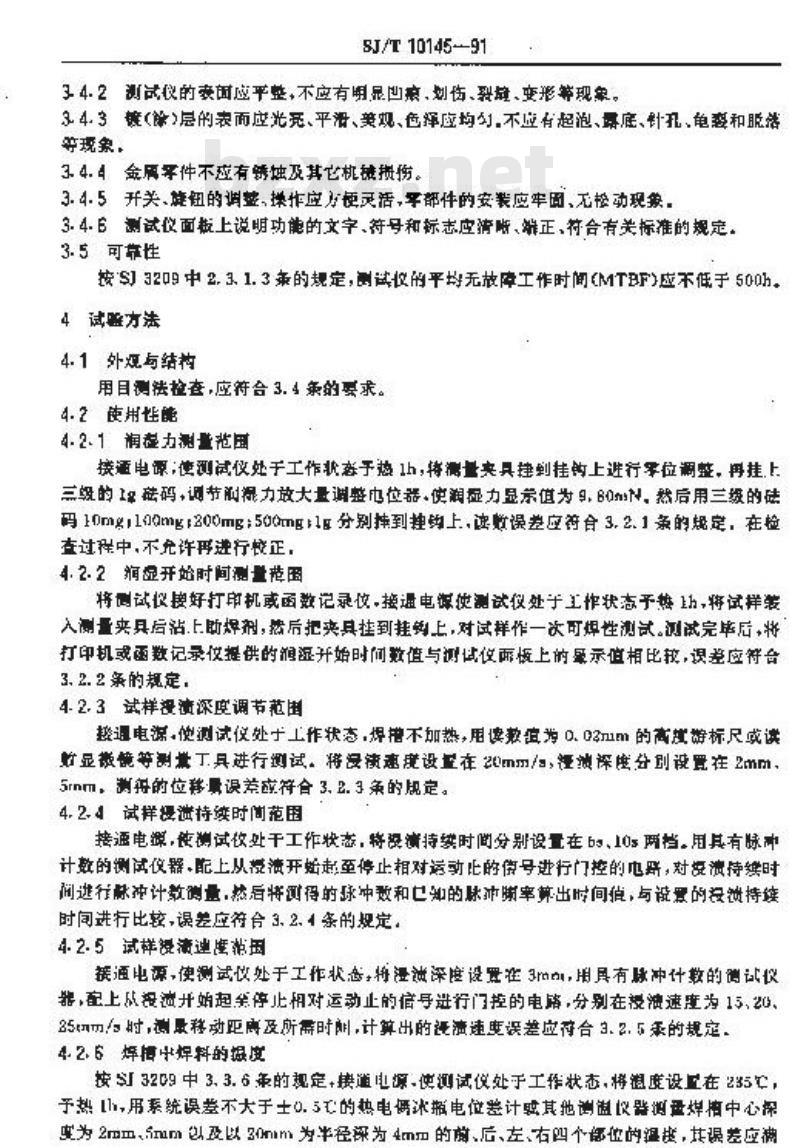

34.2、测试仪的表国应平整，不应有明显凹痕划伤、裂施、变形等现象。34.3镜（除)层的表而应光死、平滑、黄观、色辉应均勺.不应有起泡、露底、针孔、龟变和脱浩等现象，
3.4.4金风季件不应有锈蚀及其它机糖揽伤。3.4.5升关、旋钮的调整、操作应方使灵活，孕部件的安装应牢固、无检动现象，3.4.6测试仪面版上说明功能的文字、符号和标志应清晰、端正、符合有关标准的规定，3.5可靠性
按SJ3209中2.3.1.3兼的规定，测试收的平均无放摩工作时间(MTBF)应不低于500h。4试驱方法
4.1外观与结构
用目测法检查,应符合3.4条的要求。4.2使用性能
4.2.1润提力测盘范围
接通电源：信测试仅处于工作状变于热1h，特满量夹具捷到挂钓上进行学位谢整，再挂上三级的1莅码，谢节前混力放大量谢整也位器，使润显力显示值为9，B0mN，然后用三级的硅码10mg/11Qmg200mg：500mg11g分别持到控约上.速数误差应符合3.2.1条的规定，在检查过程中，不允许再避行校正，4.2.2狗显开始时间测量固
将测试仪趣好打印机或面数记录仗，接逼电源使测试仪处于工作状态于热1万，将试样装入测量夹具后沾.上助焊剂，热后把夹具挂到挂均上，对试样作一次可焊性测试。测试完毕后，将打印机或函数记录仪提供的润湿开始时间数值与测试仪而板上的录示值相比较，误差应符台3.2.2秉的规定，
4.2.3试样漫深度调节范国
通电源.使测试仪处于工作状态，焊不加热，用读数宜为0.03m1m的高度游标尺或读显微镜等测热丁具进行测试。将浸债惠遗设量在20mm/，谨波深度分别设置在2mm5rnm，测得的位群量误禁密符合3.2.3条的规定。4.2.4试样摄泄持续时间范围
接通电源，使测试收处干工作状态，将设清持续时间分别设置在6s，10s两档，用其有脉减计数的测试仪器，配上从授溃开始至停止相对运动比的傲号进行门控的电肝，对短溃持续时间进行献冲计教测量，然后将过得的脉冲数和已知的脉冲晰率筛出时间值，与说置的设微持链时间进行比较，误差应符合3.2.1条的规定，4.2.5试样湿激速度范围
据通电源，使测试收处于工作状态，将漫深度设置准3m叫，用具有脉冲计教的测试议鼎，配上从投渡并始起举停止相对运动止的信号进行门控的电路，分别在授油速座为15、20，25mm/s时，测量移动距离及所需时酬，计算出的违度误差应合3.2.5秉的规定4.2.6恒中焊料的据典
按S3209中3.3.6年的规定，费道电源-使测试仪处于工作状态，将温度设直在235它，予热11，用系统误差不大于士0.5的热电俩述瓶电位计惑其他测盘以器测量焊中心深度为2mm.imm以及以20mm为半径深为4mm的前、后、左、右四个您位的温，其误差应满- 11 -
SJ/T 10145—91

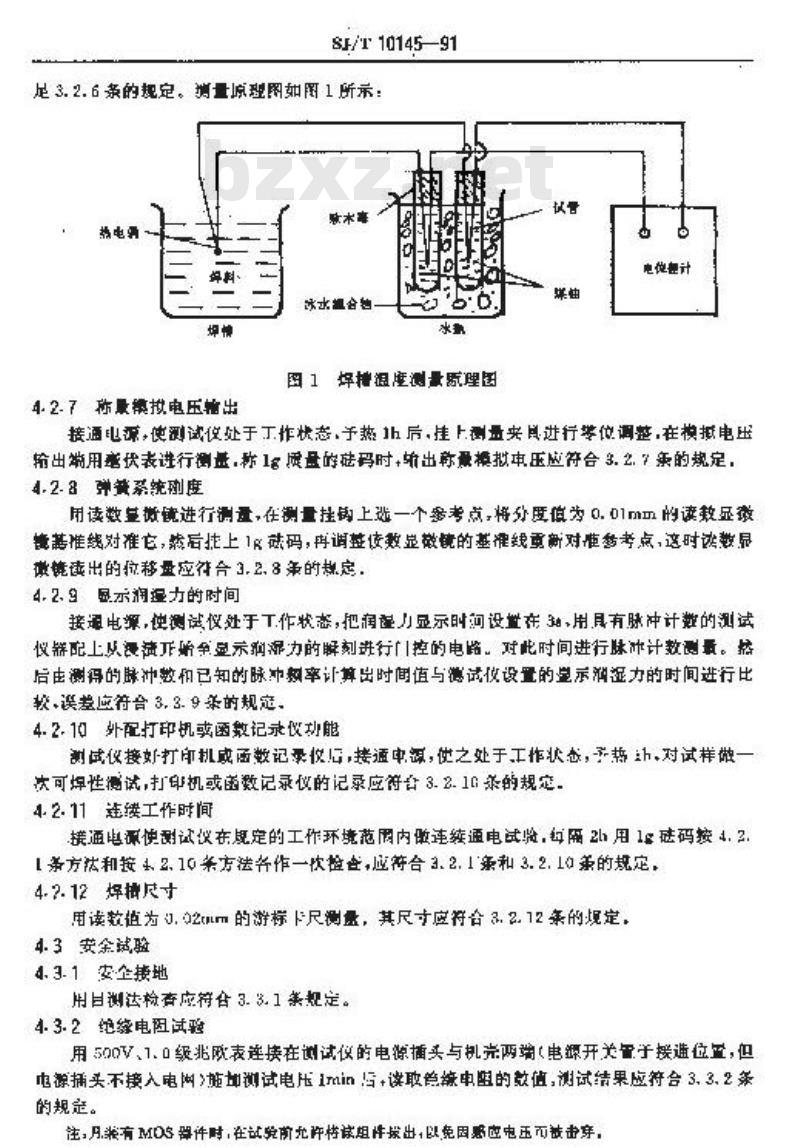

足3.2.6条的规定。测量原理图如图1所示：本塞
热电器
以水温合管
4.2-7称最操拟电压输出
图1坏措度测量既理国
电他趣计
接通电源，使测试仪处于工作状态，予热北后，挂上测量夹以进行举调整：在模抵电压输出端用亮伏表进行测量.称1质盘的选孕时，出款最模拟車压应符合3.2.？添的规定，4.2.8弹黄系统到度
用该数整微镜进行测量，在测量挂钩上一个多考点，将分度值为0.01mm的读教显效镜基准线对准它，慈后括上1R选码，再调整使数显微镜的基准线重新对雅参考点，这时谢数显微镜读出的症移量应符合3.2,8年的规定，4.2.9显示润湿力的时间
接退电源，使测试仪处于工作状态，把润谨力显示时间设暨在3，用具有脉冲计数的测试仪辨配上从漫流开始争显示润湿力的瞬剂进行门控的电路。对此时间进行脉冲计数副量。热后由测得的脉冲数和已知的脉冲率计算出时间值与德试伐设置的显示润力的时间进行比较，误差应符台3.3.9录的规庭。4.2.1外配打印机或函教记录仪功能测试仪接好打印机成函数记录收后，接通中源，使之处于工作状态，予势，对试样做一达可焊性测试，打印机或菌数记录的记录应符3.2.10录的规定，4.2.11连续工作时间
接通电源使测试仪在规定的工作环境范用内傲连续通电试验，隔2用1g磁码按4.2.【条方法和按4.2.10米方法各作一次检查，应符合3.2.1策和3.2.1策的规定，4.2.12焊持尺寸
用读数值为0.02mm的游标下尺测量，其尺寸应符合3.2.12承的规定，4.3安余斌验
4.3.1安企接地
用日测法检查虑符含3.3.1案规定。4.3.2绝缘电阻试验
用500V、1.0级兆欧表连换在谢试仪的电源插头与机壳两端（电源开关置手接通位置，但电源插头不接入电网>施加测试电压1min旧，读取隐综电阻的效值，测试结果应符合3.3.2条的规定。
注，月装有MO器件时，在试免前光许情该组性拨出，以免因购应电压而被击穿，—12
4.3.3抗电强度试验
6J/T10145—9t
在测试仪的电源插头与机元间（电源开关置于接通位直，但电源插头不搅入电网，）用0.5kA的抗电强变测让位缺给试验电正。试验电压应在10g内乎稳地资增加到1500V.堡持1mi，然后平链地下降到季。试验漏电流应不人于10mA.试验结果应符台3.3.3条的规定.
往凡装有MS器件时·在试验前允许将流组件出，以免因感应电压而敏也将。4.3.4凝电随试验
做漏电流试整时，可焊性测试仪应放在绝续工作自面上，试原理图妇图所示：测试站果应符合3.3.1条的规定，
隔迎变玉共
填测可得性测试设
依护造肿
图2南点筑测试原理图
测册嘴电流的电流表的总内阻为，测量时应在式两愉并联0.15μ的电穿器。4.3.5电滋适应能力试
用交满压电源将电源电压中32V分别升牵242V及下降渐1S8V各通电0mir按42.10备方法和用名础码袭4.2，1条方法进行险查，测试仅应能正书工作。将电源电正调全22GV，频率分别升案51H和降到49Hz，按4.2.1U条方法和历1g缺码按4.2.1条方法进行构查，测试仪应能正常工作，
4.3.6晚由试递
测试环境为半消声室.应使月（BS5中规定的I型的声级计，每次测量前后，应用准确整你于士05的声张轻准器在个变多个期率整个测试系统包搭电能）进行这准，列焊性测试安放在测试场所地面的儿中心处，并应在产生呕声量人的工作状态下测试，划取包络测试仪的最小矩形六面体作为基准达，，分别为基准体的长、宽、高。根据茎谨体私测盘延离避出测装面，量表面为矩形六面体-测点1,2、3、4位于测量表而上其位量及坐标如用3和表1所示，
四中心
美净件
SJ/T10145—91
图3测点位管分布图
过为测量距两，猫常取4=1m。测量面包络面视为：S - 4(ab ar -- )
表1矩形六面体测量表国上的测点坐标望点
当用声裁计（A计朽>测试梁声时、应读取在声较大增况下指示的平均值，并以四点源声的算术平与慎炸为该测试仅的平均声压级噪声，想据测试结采，计算所测可焊性测访位的声均率较：La-(L-2)+10lgS
式中：w——A功率级d基准值为)洲量表面平声级，B基准消为20uPEPa
—测量表拍的包络面积m
SJ/T10145:91
晚声声功率继成符食3、3.6年的要求。4.4环境试验
4.4.1低温试酸
4.4.1.1上作下限温度试照
按5J3209中4.1.1条的规定进行试验，用1g码按本标准4.2.1.4.2.3及4.2.10条相查测试收性能.应符合相应条款规定。4.4.1.2贮存运输下限盘度试验
按SJ3319中4.1.2兼的规定进行试验，试验结束后，用1g硅商接本标准4.2.1，4.2.3和4.2.10案枕查测试仪性能，应符合相应涤款的规定，4.4.2商温试
4.4.2.1T作上限盘度试验
按S13209中4.2.1争的规定进行试验。用1g肤码按车标满4.2.1，1.2.3和4.2.1G承检查测品仪性竭，应符合相应条款的规定。4.4.2.2肥存运输上限盘度试验
按S13209中4.2.2条的裁定进行试验，试验绩束前，用1g法码接本标准4.2.1、4.2.3和4.2.10案控查测试仪性能.应符合相应条款的规定，4.4.3混热试验
4.4.3.1最高工作温度漫热试
按S3209中4.3.1策的规定进行试验，按本标准4.3.2案检测范续电,函应符合3.3.2案的规定，，用自测法进行外观检查应衍合3.1条静规定。用1g磁码按4.2.1、4.2.日和4.2.10系检查测试仪性需，应符合相应条款的规定。4.4.3.2存运新盘势试率
按可3209中4.3.2单的规定进行试验，试验结束后，按本标准4.3.2录检测绝策电理、应行3.3.2条的规定，用日清法进行外烦捡查，应符合3.4条的规定，用1g码按本标确4.2.1、4.2.3和1.2.10条检在测试仪性能，应符合相应条款的规定。4.4.4振动试验
按SJ32S中4，5条的规定进行试验，试验结束后，用日测法进行外观和结构检奋，应符合3.4条的规定。用1g础码按本标准4.2.1、4.2.3和4.2.10杀稳查测试仪性能，应符合相应系款的规定。
4-4.5磁境试验
按SI3209中4，4条的规定进行试验，试验结束后，用目测法进行外观和结构控查，应符合3.4条的规定。用1g础耐按本标准4.2.1.4.2.3和4.2.10条检查试位性能，逆符合相应亲款的规是，
4.4.6跌落试验
核S]3209中4.6案的规定进行试验，试验结事后，用月酒法检查外包装和测试伐外观与结构，包装箱不应有较大的变形我损伤。测试仪应符合本标准3.4条的规定，用1g础按4.2.1、4.2.3和4.2.10条检变侧试仪性能，应符合相应杀款的规定，4.5可章性试验
按SJ3209中第5案的规定进行可靠些试验，其MTBF应得合本标准中9.5象的规定。15
5检验规购
5.1心般规定
S3/T 1014591
测试仪在定型和生产过程中必察酒过公标准规定的格验。5-2检验分类
产品监须通过下到检验，
定型检验；
b，交收按貌；
c.例行格验
d，可举性验收试整，
5.3定型橡验
按5J3209中6.3年的慧定进行检验。检验巩日按表2规定，表：
试项目
外观与结构
使用能
. 2. R
SJ2209中4. 4
S 3209 4. 5
S 3209 4. 6
试险方被
注，“0\去示在该类些整中逆行的慎缺项目- 16www.bzxz.net
定型检验
交收检瞻
例行检登
可事性式登
5.4交收检验
sI/r 1014591
按3209中6.4亲的规定进行检释。检验项目按本标准表2的规定，5.5例行检验
按SI3209中5.5条的规定进行检验，检验项日接本标准表的规定，5.6：可靠性验收试验
按车标准4.5条的规定进行试验：6标志、包装、运轴和腔存
按SF3209中第7条的规定
附加说明，
车标准由机热电子工业部电子梯准化研究所，上肯润议翘厂、抚顺电子技术高究所和镇江光学仪器厂负责起草。
本标准主要起草人，周心才、灵永湘、努水康、关佩衡、孔帕购等，
