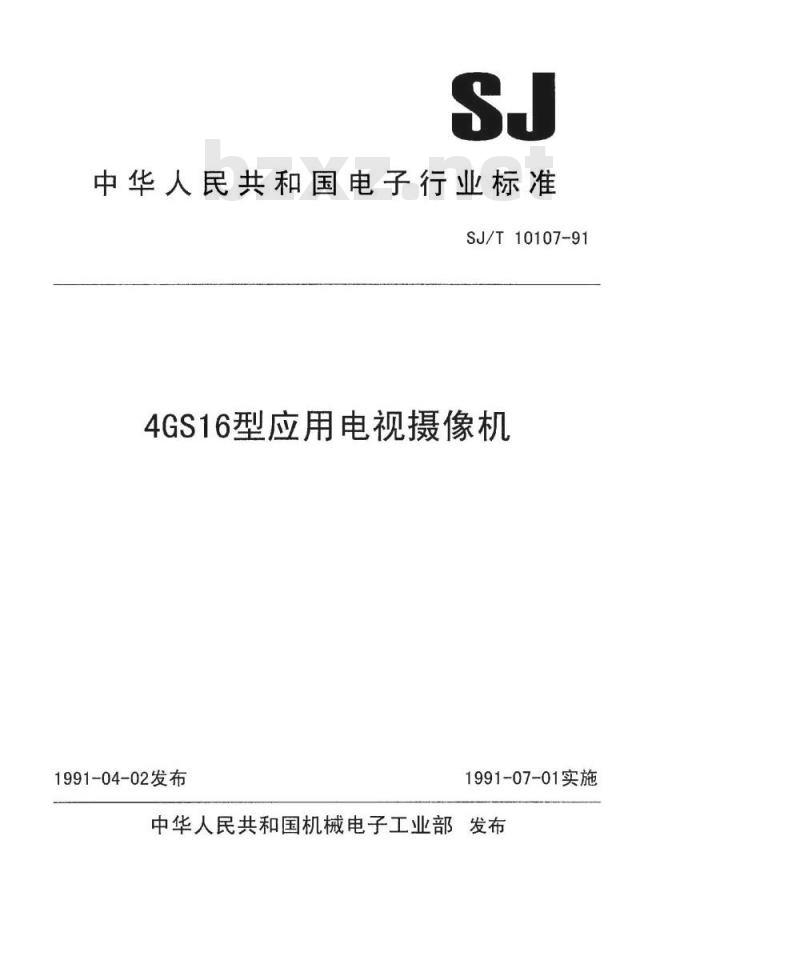

中华人民共和国电子行业标准
SJ/T10107-91
4GS16型应用电视摄像机
1991-04-02发布
1991-07-01实施
中华人民共和国机械电子工业部发布中华人民共和国电子行业标准
4GS16型应用电视摄像机

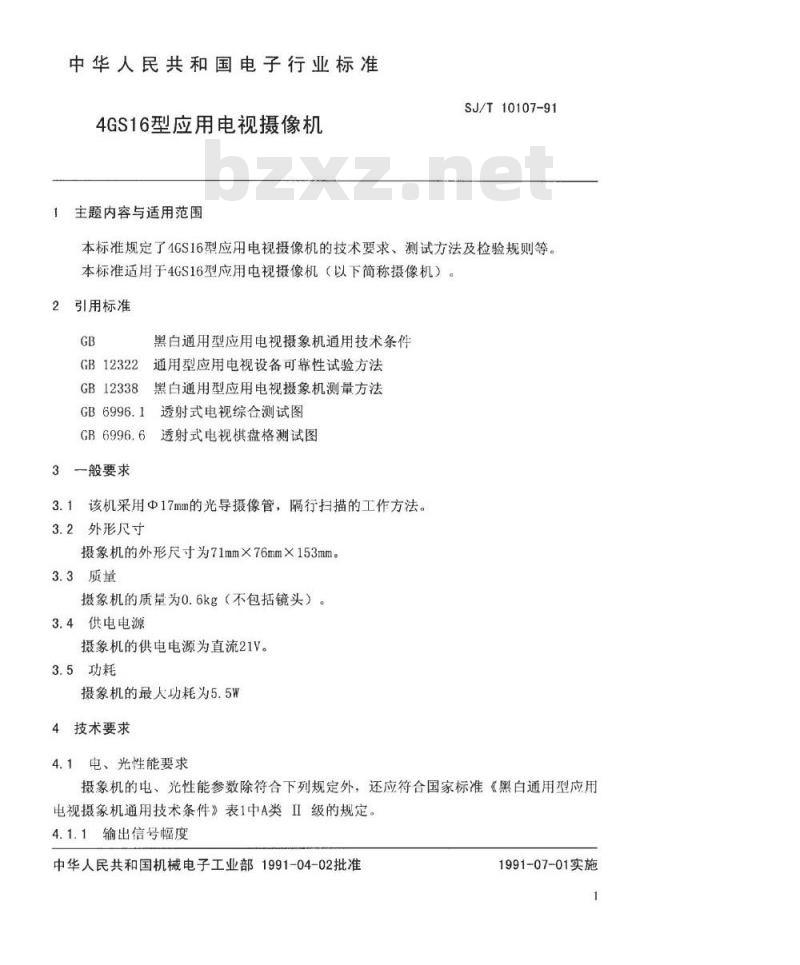

主题内容与适用范围
SJ/T10107-91
本标准规定了4GS16型应用电视摄像机的技术要求、测试方法及检验规则等。本标准适用于4GS16型应用电视摄像机（以下简称摄像机）。2引用标准
GB12322
GB12338
黑白通用型应用电视摄象机通用技术条件通用型应用电视设备可靠性试验方法黑白通用型应用电视摄象机测量方法GB6996.1透射式电视综合测试图GB6996.6
3一般要求
透射式电视棋盘格测试图
3.1该机采用Φ17mm的光导摄像管，隔行扫描的工作方法。3.2外形尺寸
摄象机的外形尺寸为71mm×76mm×153mm3.3质量
摄象机的质量为0.6kg（不包括镜头）。3.4供电电源
摄象机的供电电源为直流21V。
3.5功耗
摄象机的最人功耗为5.5W
4技术要求
4.1电、光性能要求
摄象机的电、光性能参数除符合下列规定外，还应符合国家标准《黑白通用型应用电视摄象机通用技术条件》表1中A类Ⅱ级的规定。4.1.1输出信号幅度
中华人民共和国机械电子工业部1991-04-02批准1991-07-01实施
SJ/T10107-91

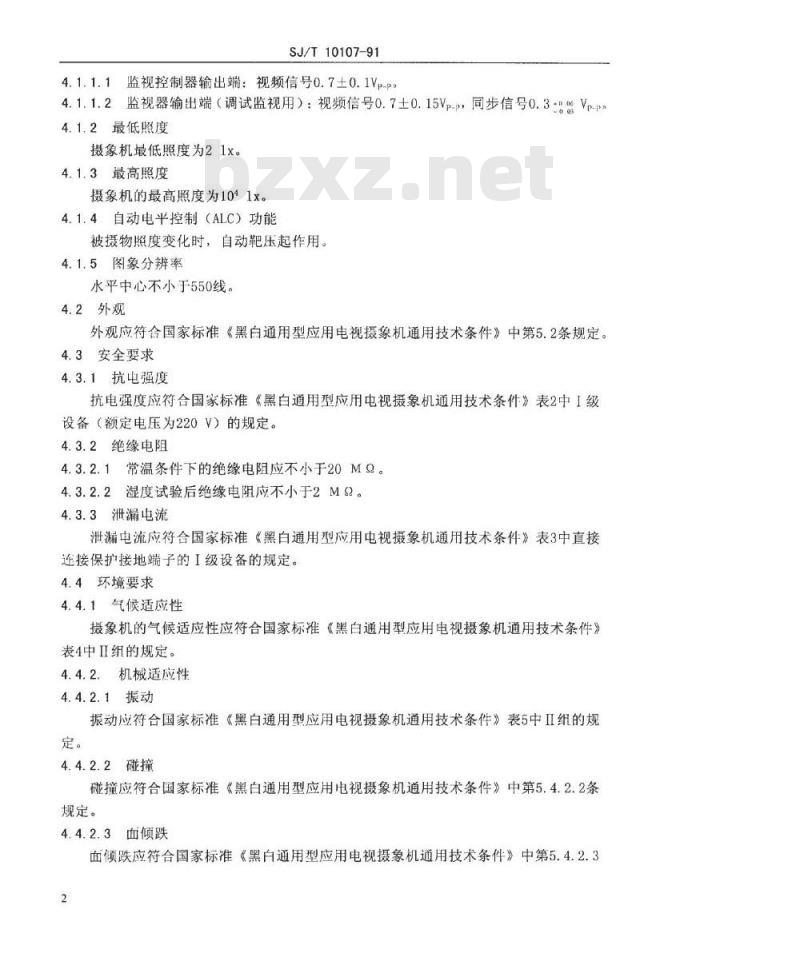

4.1.1.1监视控制器输出端：视频信号0.7土0.1Vp-p4.1.1.2监视器输出端（调试监视用）：视频信号0.7土0.15Vp-p，同步信号0.30Vp-po4.1.2最低照度
摄象机最低照度为21x。
4.1.3最高照度
摄象机的最高照度为1041x。
4.1.4自动电平控制（ALC）功能被摄物照度变化时，自动靶压起作用。4.1.5图象分辨率
水平中心不小于550线。
4.2外观
外观应符今国家标准《黑白通用型应用电视摄象机通用技术条件》中第5.2条规定。4.3安全要求
4.3.1抗电强度
抗电强度应符合国家标准《黑白通用型应用电视摄象机通用技术条件》表2中1级设备（额定电压为220V）的规定。4.3.2绝缘电阻
4.3.2.1常温条件下的绝缘电阻应不小于20Mα。4.3.2.2湿度试验后绝缘电阻应不小于2M2。4.3.3泄漏电流
泄漏电流应符合国家标准《黑白通用型应用电视摄象机通用技术条件》表3中直接连接保护接地端子的I级设备的规定。4.4环境要求
4.4.1气候适应性
摄象机的气候适应性应符合国家标准《黑白通用型应用电视摄象机通用技术条件》表4中Ⅱ组的规定。
4.4.2.机械适应性
4.4.2.1振动
振动应符合国家标准《黑白通用型应用电视摄象机通用技术条件》表5中IⅡI组的规定。
4.4.2.2碰撞
碰撞应符合国家标准《黑白通用型应用电视摄象机通用技术条件》中第5.4.2.2条规定。
4.4.2.3面倾跌
面倾跌应符合国家标准《黑白通用型应用电视摄象机通用技术条件》中第5.4.2.32
条规定。
4.4.2.4运输
SJ/T10107-91
运输应符合国家标准《黑白通用型应用电视摄象机通用技术条件》中第5.4.2.4条规定。
4.5可靠性要求
摄象机的平均无故障时间（MTBF）假设值的下限值（?，）应不小于3000h。5测试方法
5.1电、光性能测量
摄象机的电、光性能测量除符合下列规定外，均按GB12338的规定进行。5.1.1测量仪器
5.1.1.1监视器
a.TM9010S型监视控制器
b.TM2301A型监视器
5.1.2测量条件
5.1.2.1光源、照度
a.光源：A型光源，色温为2865K：b.照度：照度为8001x。
5.1.2.2摄象机的外接负载电阻
摄象机的监视器输出端：外接负载电阻大于1M。5.1.3测量方法

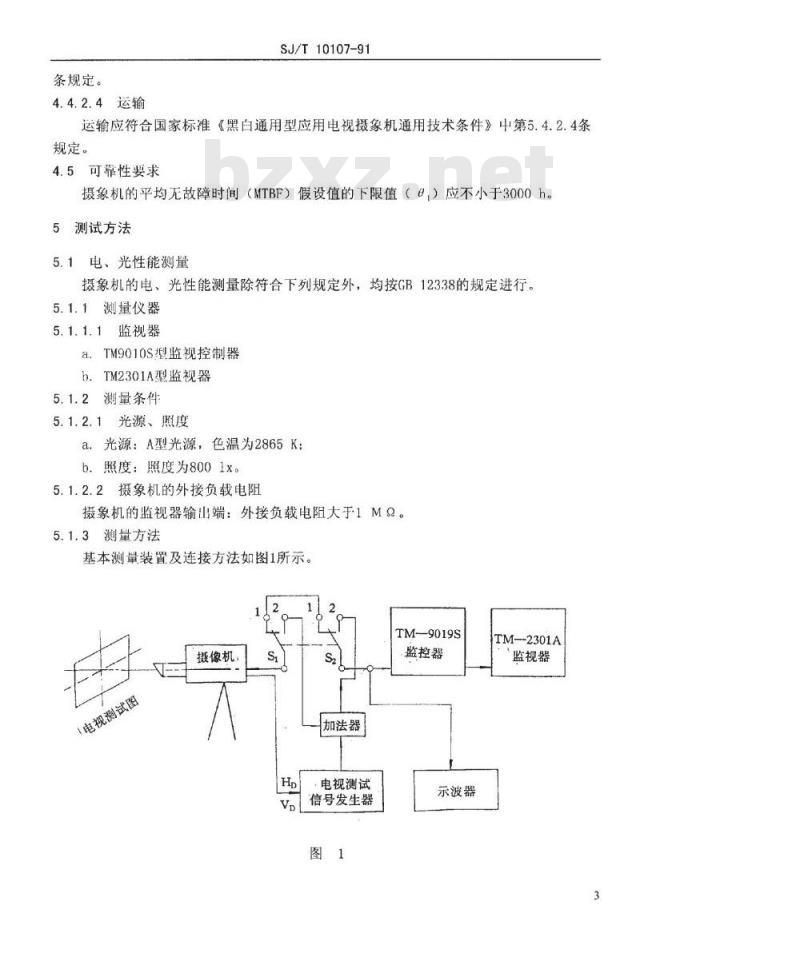

基本测量装置及连接方法如图1所示。TM—9019S
摄像机
电视测试图
加法器
电视测试
信号发生器
监控器
示波器
TM--2301A
监视器
SJ/T10107-91

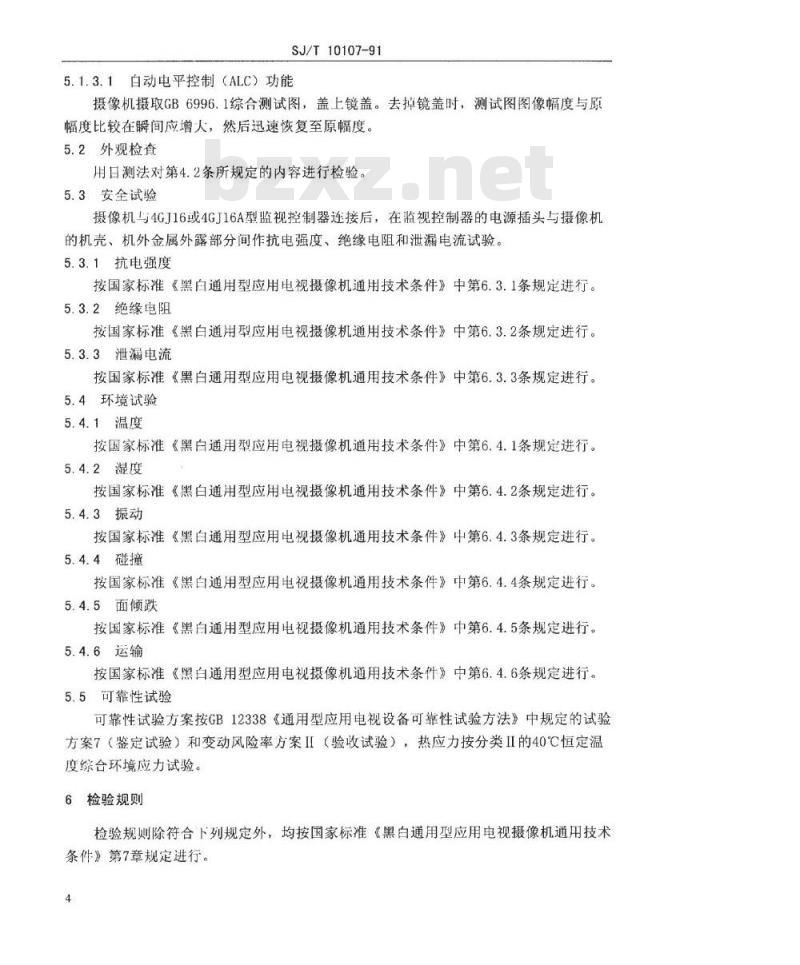

5.1.3.1白动电平控制（ALC）功能摄像机摄取GB6996.1综合测试图，盖上镜盖。去掉镜盖时，测试图图像幅度与原幅度比较在瞬间应增人，然后迅速恢复至原幅度。5.2外观检查
用日测法对第4.2条所规定的内容进行检验。5.3安全试验
摄像机与4GJ16或4GJ16A型监视控制器连接后，在监视控制器的电源插头与摄像机的机壳、机外金属外露部分间作抗电强度、绝缘电阻和泄漏电流试验。5.3.1抗电强度
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.3.1条规定进行。5.3.2绝缘电阻
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.3.2条规定进行。5.3.3泄漏电流
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.3.3条规定进行。5.4环境试验免费标准下载网bzxz
5.4.1温度
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.4.1条规定进行。5.4.2湿度
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.4.2条规定进行。5.4.3振动
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.4.3条规定进行。5.4.4碰撞
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.4.4条规定进行。5.4.5面倾跌
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.4.5条规定进行。5.4.6运输
按国家标准《黑白通用型应用电视摄像机通用技术条件》中第6.4.6条规定进行。5.5可靠性试验
可靠性试验方案按GB12338《通用型应用电视设备可靠性试验方法》中规定的试验方案7（鉴定试验）和变动风险率方案II（验收试验），热应力按分类II的40℃恒定温度综合环境应力试验。
6检验规则
检验规则除符合下列规定外，均按国家标准《黑白通用型应用电视摄像机通用技术条件》第7章规定进行。
SJ/T10107-91
6.1交收检验按第4.2、4.1、4.3.1、4.3.2.1和4.3.3条顺序进行6.2例行检验按第4.4和4.5条顺序进行。7标志、包装、运输、贮存
标志、包装、运输、贮存应符合国家标准《黑白通用型应用电视摄像机通用技术条件》中第8章规定。
附加说明：
本标准由上海无线电四厂负贵起草。本标准主要起草人：吴民奇、管银财。
