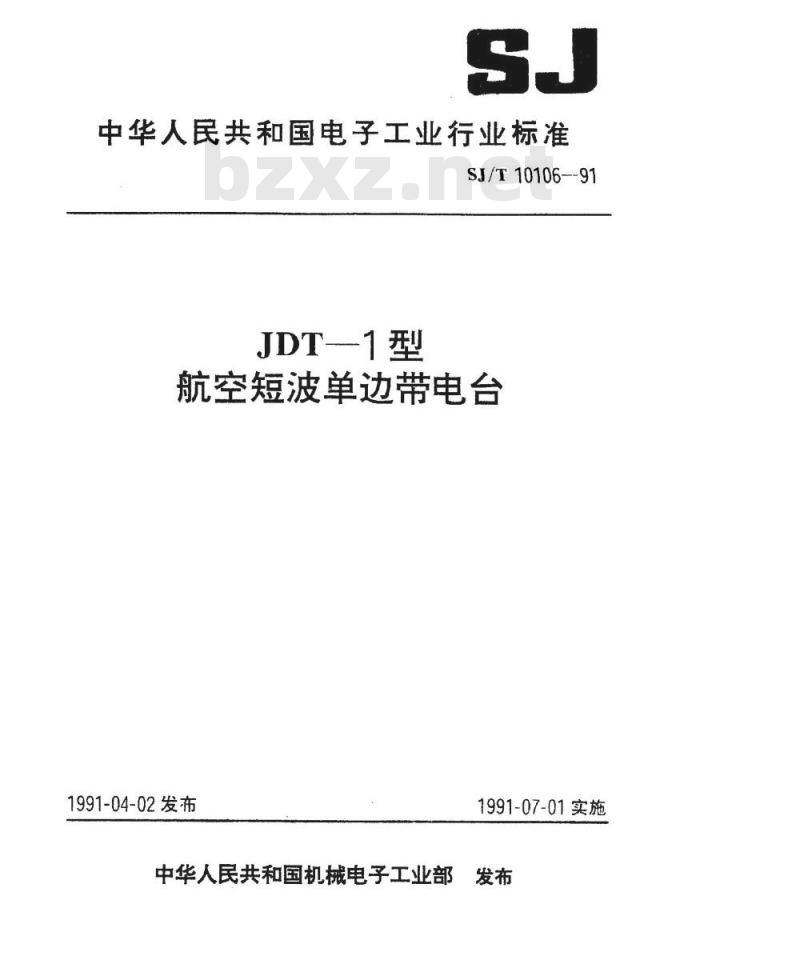

中华人民共和国电子工业行业标准SJ/T 10106--91
JDT-—1型
航空短波单边带电台
1991-04-02发布
1991-07-01实施
中华人民共和国机械电子工业部3发布
中华人民共和国电子工业行业标准JDT一1型航空短波单边带电台

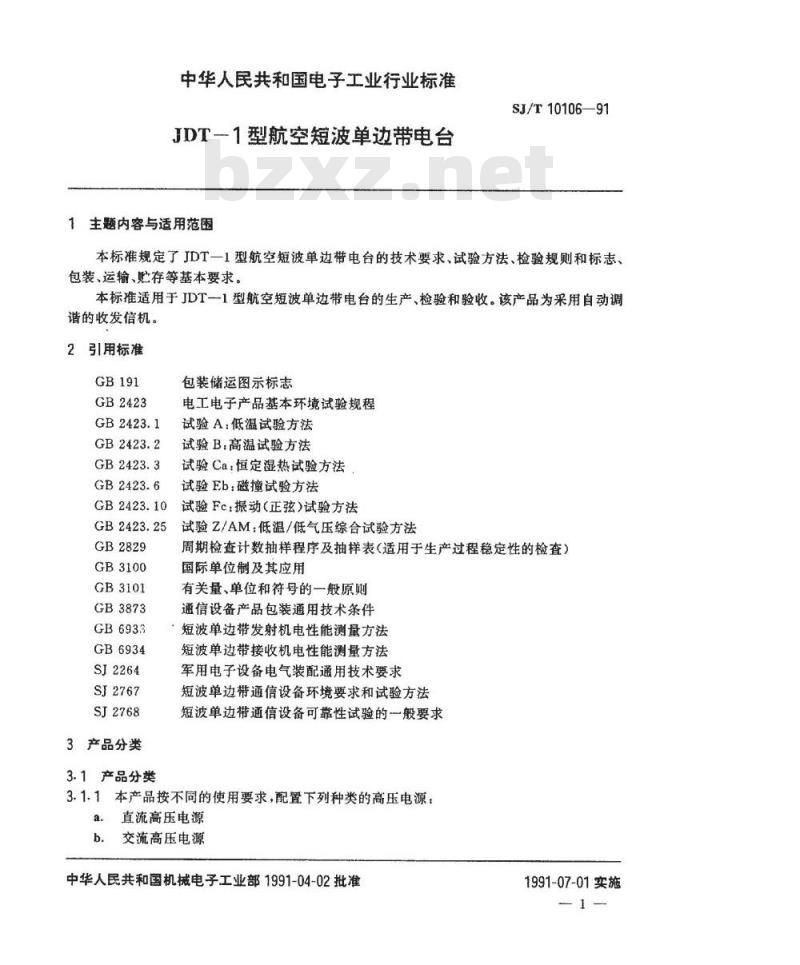

1主题内容与适用范围
SJ/T10106—91
本标准规定了JDT一1型航空短波单边带电台的技术要求、试验方法、检验规则和标志、包装、运输、贮存等基本要求。本标准适用于JDT一1型航空短波单边带电台的生产、检验和验收。该产品为采用自动调谐的收发信机。
2引用标准
GB2423
GB2423.10
包装储运图示标志
电工电子产品基本环境试验规程试验A：低温试验方法
试验B：高温试验方法
试验Ca：恒定湿热试验方法
试验Eb：磁撞试验方法
试验Fc：振动（正弦）试验方法GB2423.25
试验Z/AM：低温/低气压综合试验方法GB2829
GB3100
GB3101
GB3873
GB6933
GB6934
SJ2264
SJ2767
SJ2768
3产品分类
3.1产品分类
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）国际单位制及其应用
有关量、单位和符号的一般原则通信设备产品包装通用技术条件短波单边带发射机电性能测景方法短波单边带接收机电性能测量方法军用电子设备电气装配通用技术要求短波单边带通信设备环境要求和试验方法短波单边带通信设备可靠性试验的一般要求3.1.1本产品按不同的使用要求，配置下列种类的高压电源：a.直流高压电源
b.交流高压电源
中华人民共和国机械电子工业部1991-04-02批准1991-07-01实施
三相交流高压电源
SJ/T10106-91
3.1.2本产品按用户对工作频率范围不同的需要，配备不同的天线调谐器，分为：JDT1型天线调谐器-—工作颖率为2～23.999MHz；a.
JDT1--1A型天线调谐器—工作频率为2~29.999MHz。b.
3.2产品组成
本产品由下列部分组成：
带安装架的收发信机；
b.带安装架的天线调谐器；
控制盒；
连接电缆。
3.3供电
27.5V±10%。
直流供电：
交充供电：
%、115V±4%。

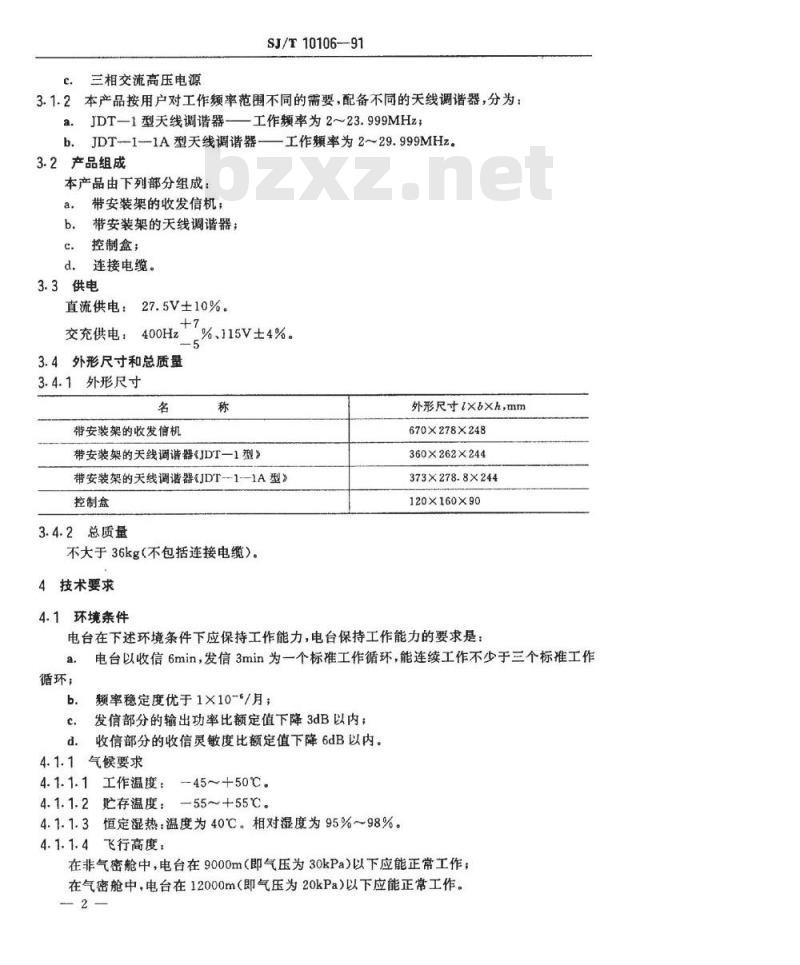

3.4外形尺寸和总质量
3.4.1外形尺寸
带安装架的收发信机
带安装架的天线调谐器《JDT一1型》带安装架的天线调谱器《JDT--1—1A型》控制盒
3.4.2总质量
不大于36kg（不包括连接电缆）。4技术要求
4.1环境条件
外形尺寸1Xbxh，mm
670X278X248
360×262×244
373X278.8X244
120×160×90
电台在下述环境条件下应保持工作能力，电台保持工作能力的要求是：a.
循环，
电台以收信6min，发信3min为一个标准工作循环，能连续工作不少于三个标推工作额率稳定度优于1×10-6/月；
发信部分的输出功率比额定值下降3dB以内；收信部分的收信灵敏度比额定值下降6dB以内。4.1.1气候要求
工作温度：-45～+50℃。
贮存温度：—55～+55℃。
恒定湿热：温度为40℃。相对湿度为95%～98%。4.1.1.31
4.1.1.4飞行高度：
在非气密舱中，电台在9000m（即气压为30kPa)以下应能正常工作；在气密舱中，电台在12000m（即气压为20kPa)以下应能正常工作。2
4.1.2机械试验要求
SJ/T10106--91
4.1.2.1磁撞：磁撞脉冲持续时间为16ms，加速度为49m/s2，每分钟磁撞4080次，总磁撞次数为4000次。
4.1.2.2振动（正弦）：频率为20~70Hz，双振幅为0.4mm。4.1.2.3公路运输：受试设备应能经受在三级公路上汽车以20~30km/h的速度运输巅不少于250km。

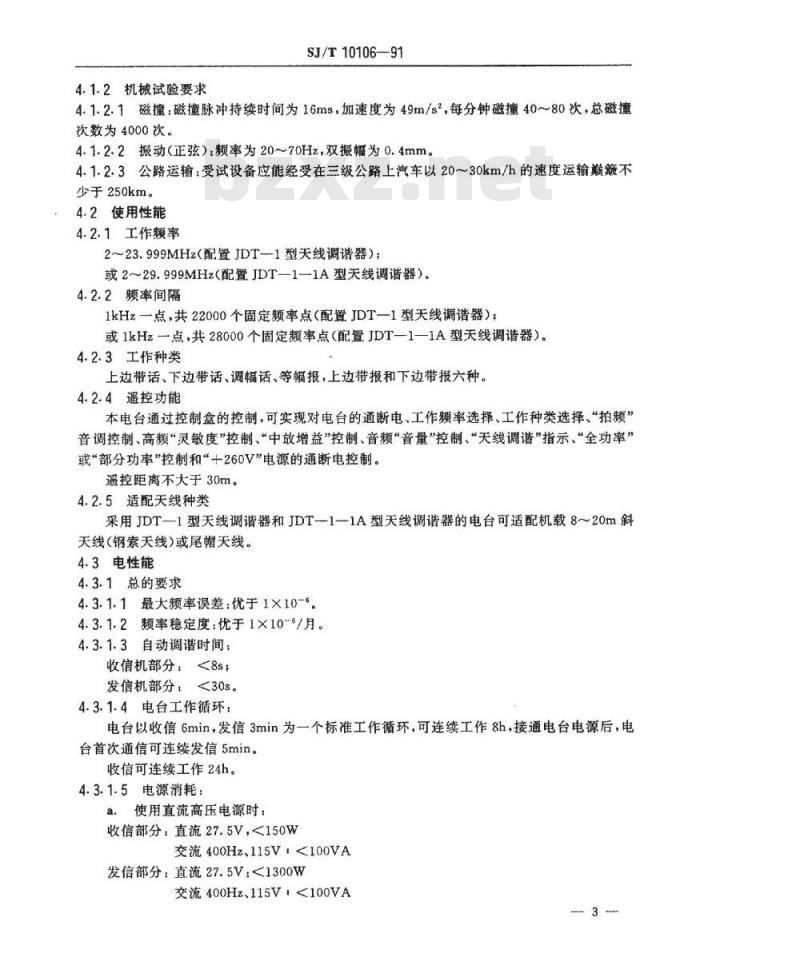

：4.2使用性能
4.2.1工作频率
2~23.999MHz（配置JDT—1型天线调谐器）；或2～29.999MHz（配置JDT—1—1A型天线调谐器）。4.2.2频率间隔
1kHz一点，共22000个固定频率点（配置JDT一1型天线调谐器）；或1kHz一点，共28000个固定频率点（配置JDT一1一1A型天线调谐器）。4.2.3工作种类
上边带话、下边带话、调幅话、等幅报，上边带报和下边带报六种。4.2.4遥控功能
本电台通过控制盒的控制，可实现对电台的通断电、工作频率选择、工作种类选择、“拍频”音调控制、高频“灵敏度”控制、“中放增益”控制、音频“音量”控制、“天线调谐”指示、“全功率”或“部分功率”控制和“+260V”电源的通断电控制。遥控距离不大于30m。
4.2.5适配天线种类
采用JDT—1型天线调谐器和JDT-1-1A型天线调谐器的电台可适配机载8～20m斜天线（钢索天线）或尾帽天线。4.3电性能
4.3.1总的要求
4.3.1.1最大频率误差：优于1×10-6。4.3.1.2频率稳定度：优于1×10-6/月4.3.1.3自动调谐时间：
收信机部分：<8s；
发信机部分：<30s。
4.3.1.4电台工作循环：
电台以收信6min，发信3min为一个标准工作循环，可连续工作8h，接通电台电源后，电台首次通信可连续发信5min。
收信可连续工作24h。
4.3.1.5电源消耗：
a.使用直流高压电源时：
收信部分：直流27.5V，<150W
交流400Hz、115V：<100VA
发信部分：直流27.5V：<1300W
交流400Hz、115V·<100VA

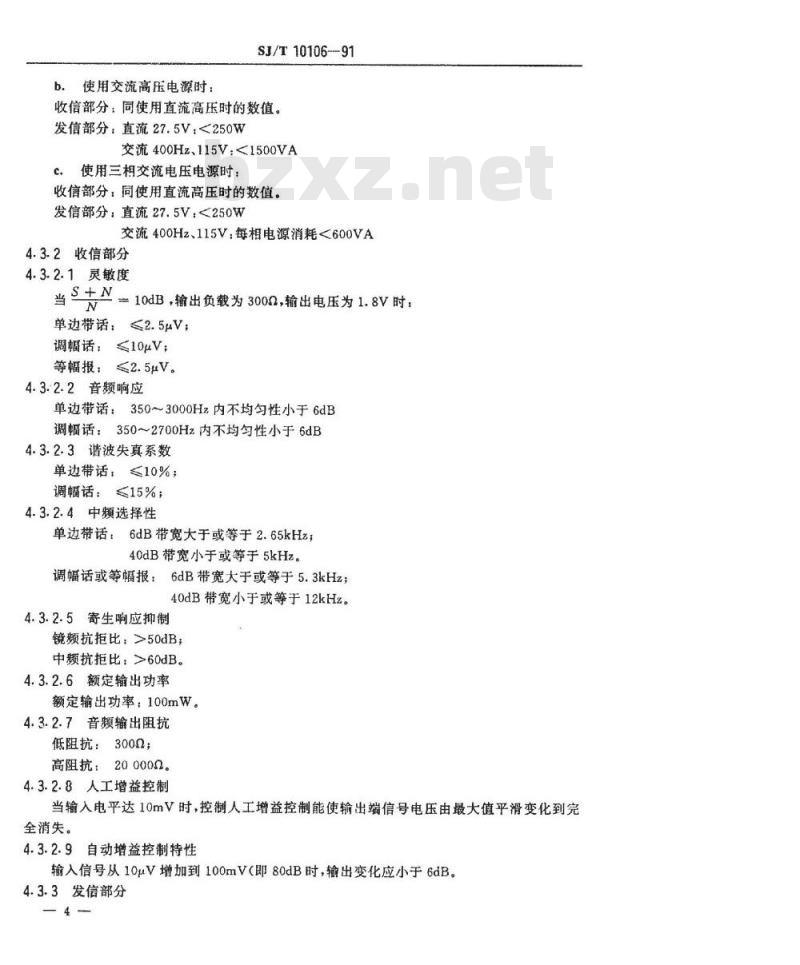

b使用交流高压电源时：
SJ/T10106--91
收信部分：同使用直流高压时的数值。发信部分：直流27.5V：<250W
交流400Hz、115V：<1500VA
c.使用三相交流电压电源时：
收信部分：同使用直流高压时的数值。发信部分：直流27.5V：<250W
交流400Hz、115V：每相电源消耗<600VA4.3.2收信部分
4.3.2.1灵敏度
当S+N
10dB，输出负载为3000，输出电压为1.8V时：N
单边带话：<2.5μV；
调幅话：≤10μV；
等幅报：≤2.5μV。
4.3.2.2音频响应
单边带话：350～3000Hz内不均匀性小于6dB调蝠话：350～2700Hz内不均匀性小于6dB4.3.2.3谐波失真系数
单边带话，≤10%；
调幅话：≤15%；
4.3.2.4中频选择性
单边带话：6dB带宽大于或等于2.65kHz；40dB带宽小于或等于5kHz。
调幅话或等幅报：6dB带宽大于或等于5.3kHz；40dB带宽小于或等于12kHz。
4.3.2.5寄生响应抑制
镜频抗拒比：>50dB；
中频抗拒比：>60dB。
4.3.2.6额定输出功率
额定输出功率：100mW。
4.3.2.7音频输出阻抗
低阻抗：300Q；
高阻抗：200002。
4.3.2.8人工增益控制
当输入电平达10mV时，控制人工增益控制能使输出端信号电压由最大值平滑变化到完全消失。
4.3.2.9自动增益控制特性
输入信号从10uV增加到100mV（即80dB时，输出变化应小于6dB。4.3.3发信部分
SJ/T10106-91
4.3.3.1输出功率：发信输出功率要求见表1。表1
工作种类
单边带话
单边带报
调幅话
等幅报
3.000~15.999MHz
400士1dB（蜂包）
≥100(平均）
≥100（平均）
≥100(平均）
注：①24～29.999MHz输出功率不作考核。②单边带话工作，不加音频信号时，功率计上的读数应小于15W。4.3.3.2调制深度：>80%。
4.3.3.3在任何波段工作时均应无自激现象。2.000~2.999MHz
16.000~23.999MHz
≥200（峰包）
≥70（平均）
≥70（平均）
≥70(平均)
4.3.3.4电压驻波比：小于1.3，即天线调谐器调谐完毕正常工作时，其调谐指示电表指示应小于红色位置。
4.4可靠性要求
平均无故障工作时间MTBF（,)>135h。4.5安全性要求
4.5.1标志
各控制旋钮、外接插座处应有明确、清晰、不易擦掉的文字标志。电台内部保险丝处应标有安培数的文字符号。有关量和单位的文字符号应符合GB3100和GB3101的规定。
为提醒用户注意电台内部高压处的危险，“高压电源”部件的外壳上应使用闪电符号“万标记，或者直接用文字注明“高压电源”“注意高压危险”的字样。接地端子附近应有“一\符号。4.5.2强迫风冷
为降低工作时机内产生的温升，特别是强放管产生的温升，收发信机的前部装有通风电机，实行强迫风冷。通风电机前应装有金属网的滤尘器，同时防止外部悬浮杂物与机内带电件接触。
4.5.3绝缘电阻
在未连接可及导电件的电路与机壳之间，施加500V直流电压，稳定5s后，测量绝缘电阻应大于5MQ。
4.5.4抗电强度
在交流高压电源插座的交流400Hz、115V输入端与机壳之间（电源开关置于接通位置，但不接入供电网络）施加1500V试验电压不应出现飞弧或击穿。4.5.5泄漏电流
电源插座与机壳或未连接可触及导电件之间的泄漏电流应小于0.7mA（峰值）。4.5.6接地端子
收发信机、天线调谐器应有良好的接地端子，其接触电阻应小于100uQ。5
SJ/T10106-91
4.5.7外接电缆线的连接应使导体的连接点免受拉力，护套免受磨损，导体避免扭曲。电缆线的外表应无破损、露铜等。
4.6机械互换
收发信机、天线调谐器、控制盒及其组成的部件在机械上应能互换，除已设置可调的元器件应予调整外，其余均不需进行调整。经调整后，电性能应符合4.3条要求。4.7机械、电气装配要求
机械、电气装配应符合SJ2267要求。4.8外观和感官要求
产品的外表应无锈蚀、斑、镀涂层剥落、划痕、毛刺；塑料件应无起泡、开裂、变形、灌注物鲨出等现象；文字、符号标志应清晰；结构件与控制元件应完整，无机械损伤，控制作用应正常。5试验方法
5.1环境试验方法
本产品在气候试验中达到温度稳定的时间为1h。试验中的中间检测项日，以及发信部分输出的峰包功率，收信部分的收信灵敏度允许下降的数值见4.1条a～b项。
中间检测时检测颗率点推荐如下：3.000MHz、5.111MHz、7.222MHz、9.333MHz、11.444MHz、13.555NHz、15.666MHz、17.777NHz、19.888MHz、22.999MHz。环境试验顺序和试验方法如下：5.1.1高温试验
试验设备应符合GB2423.2中第4章的规定。试验方法应符合SJ2767中3.2条的规定，即：5.1.1.1试验的温度-时间变化曲线试验的温度-时间变化曲线如图1。T(C)
存高温
工作温度
正常温度
注：X一一对试验样品进行检测点。2+t
一试验样品达到温度稳定时间（1h)。th
图1高温试验的温度-时间变化曲线5.1.1.2初始检测
SJ/T10106—91
试验样品在正常的试验大气条件下达到温度稳定后，进行外观检查和机械、电性能的初始检测。
5.1.1.3试验与中间检测
试验样品按正常的工作状态放入高温试验箱，试验样品不通电，启动高温箱使箱内温度逐渐升高到十55℃的贮存温度，在试验样品温度稳定后，持续2h。调节高温箱使箱内温度逐渐降到十50C的高温工作温度，保持此温度直到试验样品达到温度稳定，然后，试验样品开始通电工作，持续2h后对试验样品进行中间检测，检测完毕后，切断试验样品的电源。
5.1.1.4试验样品恢复与最后检测切断高温箱电源，试验样品继续留在箱内，温度逐渐恢复到正常的试验大气条件，恢复24h后，对试验样品进行外观检查和机械、电性能的最后检测。当试验样品留在箱内不能尽快恢复时，可从高温箱中取出放置在正常的试验大气条件下，直到试验样品达到温度稳定。
5.1.1.5试验的判决
由中间和最后检测的结果，判定试验样品是否符合第4章规定的外观检查和机械、电性能的要求。
5.1.2恒定湿热试验
试验设备应符合GB2423.3中第2章的规定。试验方法应符合SJ2767中3.9条的规定。即：5.1.2.1初始检测
试验样品在正常的试验大气条件下达到温度稳定后，进行外观检查和机械、电性能的初始检测。
5.1.2.2试验与中间检测
试验样品按正常的工作状态放入试验箱，试验样品不通电，启动湿热箱电源使箱内温度升到40℃，然后，再加湿并搅拌箱内的空气，当温度达到40士2℃、相对湿度为95%~98%，保持48h。在最后1h开始对试验样品通电，并进行中间检测，检测完毕后，切断试验样品的电源。5.1.2.3试验样品恢复与最后检测切断湿热箱电源，将试验样品从试验箱中取出，在正常试验大气条件下恢复24h后，对试验样品进行外观检查和机械、电性能的最后检测。5.1.2.4试验的判决www.bzxz.net
由中间和最后检测的结果，判定验样品是否符合第4章规定的外观检查和机械、电性能的要求。
5.1.3低温试验
试验设备应符合GB2423.1中第4章的规定。试验方法应符合SJ2767中3.1条的规定。即：5.1.3.1试验的温度-时间变化曲线试验的温度-时间变化曲线如图2。7
正常温度
工作温度
贮存温度
注：×——对试验样品进行检测点SJ/T10106--91
to—试验样品达到温度稳定时间(1h）图2低温试验的温度-时间变化曲线5.1.3.2初始检测
试样样品在正常的试验大气条件下达到温度稳定后，进行外观检查和机械、电性能的初始检测。
5.1.3.3：试验与中间检测
试验样品按正常的工作状态放入低温试验箱，试验样品不通电，启动低温箱使箱内温度逐渐降低到一55士3℃的贮存温度，在试验样品温度稳定后，持续1h。调节低温箱使箱内温度逐渐升到一45℃的低温工作温度，保持此温度直到试验样品达到温度稳定，然后，试验样品开始通电工作，持续2h后对试验样品进行中间检测，检测完毕后，切断试验样品的电源。
5.1.3.4试验样品恢复与最后检测调节试验箱使箱内温度逐渐升到+50℃，保持0.5h后切断试验箱电源，温度逐渐恢复到正常的试验大气条件，恢复24h后，对试验样品进行外观检套和机械、电性能的最后检测。当试验样品留在箱内不能尽快恢复时，可从低温箱中取出放置在正常的试验人气条件下，直到试验样品达到温度稳定。为了防止造成积水，允许对试验样品进行吹风。5.1.3.5试验的判决
由中间和最后检测的结果，判定试验样品是否符合第4章规定的外观检查和机械，电性能的要求。
5.1.4飞行高度试验
试验设备应符合GB2423.25中第3章的规定。8
SJ/T10106-91
5.1.4.1试验的气压
—时间变化曲线
试验的气压-时间变化曲线如图3。P(kPa)
大气压力
注：×一对试验样品进行检测点。图3飞行高度试验的气压-时间变化曲线5.1.4.2初始检测
试验样品在正常的试验大气条件下达到温度稳定后，进行外观检查和机械、电性能的初始检测。
5.1.4.3试验与中间检测
试验样品按正常的工作状态放入低温/低气压试验箱，试验样品不通电，启动试验箱使箱内温度逐渐下降到一20士2℃，气压以不大于10kPa/min的速率从正常大气压力降低到30士1kPa，持续10min后试验样品开始通电，预热5min后按标准工作循环进行三个循环，然后进行中间检测，试验样品应保持工作能力，检测完毕后，切断试验样品的电源。5.1.4.4试验样品恢复与最后检测调节试验箱气压以不大于10kPa/min的速率回到正常的试验大气条件，并调节试验箱使箱内温度逐渐升到十50℃，保持0.5h后切断试验箱电源，温度逐渐恢复到正常的试验大气条件，恢复24h后，对试验样品进行外观检查和机械、电性能的最后检测。当试验样品留在箱内不能尽快恢复时，可从试验箱中取出放置在正常的试验大气条件下，直到试验样品达到温度稳定。为了防止造成积水，允许对试验样品进行吹风。5.1.4.5试验的判决
由中间和最后检测的结果，判定试验样品是否符合第4章规定的外观检查和机械、电性能的要求。
5.1.5碰撞试验
试验设备应符合GB2423.6中第3章的规定。试验方法应符合SJ2767中3.5条的规定。即：5.1.5.1初始检测
试验样品在正常的试验大气条件下，进行外观检查和机械、电性能的初始检测。5.1.5.2试验样品安装
将带安装架的收发信机和天线调谐器分别按正常的工作状态用专用夹具固定在碰撞试验9
SJ/T10106—91
机的平台上，并使碰撞台面上的负荷均匀分布，避免台面应力集中或重心偏移。5.1.5.3试验
试验样品不通电，启动碰撞机，按磁撞脉冲持续时间为16ms、加速度49m/s*、每分钟磁撞40~80次，共碰撞4000次。
5.1.5.4最后检测
将试验样品从碰撞台上拆下，进行外观检查和机械、电性能的最后检测。5.1.5.5试验的判决
根据试验结果，判定试验样品是否符合第4章规定的外观检查和机、电性能的要求。5.1.6振动（正弦）试验
试验设备应符合GB2423.10中第3章的规定。试验方法应符合SJ2767中3.7条的规定。即：5.1.6.1初始检测
试验样品在正常的试验大气条件下，进行外观检查和机械、电性能的初始检测。5.1.6.2试验样品的安装
将带安装架的收发信机和天线调谐器分别按正常的工作状态用专用夹具固定在振动试验机的平台上，与试验样品连接的电缆、导线等连接物不应妨碍试验样品的自由弹跳。试验样品及连接物的安装应使振动台面上的负荷均匀分布，避免台面应力集中或重心偏移。5.1.6.3试验与中间检测
振动前测量3.000MHz和16.000MHz两频率点的发信输出功率、收信灵敏度和频率准确度。
调整振动试验机为双振幅0.4mm，均匀改变振动频率，由20Hz变化到70Hz，分别在20、30、40、50、60、70Hz频率上各振动10min，总振动时间为1h。试验样品在振动条件下通电工作，并在振动频率为30Hz和50Hz处进行中间检测。5.1.6.4最后检测
将试验样品从振动台上拆下，进行外观检查和机械、电性能的最后检测。5.1.6.5试验的判决
根据试验结果，判定试验样品是否符合第4章规定的外观检查和机械、电性能的要求。5.1.7公路运输试验
将不带包装箱的试验样品采用专用夹具紧固载于汽车中后部，并使运输汽车总负荷为载重量的三分之一，汽车以4.1.2.3条的要求进行公路运输试验后，检查应符合第4章规定的外观检查和机械、电性能的要求。5.2电性能测量方法
5.2.1仪器设备
高频信号发生器：
音频电压表；
音频信号发生器；
超高频电压表；
视频毫伏表；
失真系数仪；
计数式频率计；
示波器；
交流电压表（0～250V）；
交流电流表（015A）；
直流电压表（0~30V）
直流电流表（0~75A）；
SJ/T10106--91
交流电源400Hz、115V、3kVA：
直流电源0~32V、100A。
仪器的主要性能要求参见GB6933中附录B《主要测量仪器及其推荐特性》。5.2.2最大频率误差
测量方法见GB6933中3.15.2.2条。建议在下列频率点检查最大频率误差：3.000MHz、3.111MHz、3.222MHz、3.333MHz、3.444MHz、3.555MHz、3.666MHz、3.777MHz、3.888MHz、3.999MHz。5.2.3频率稳定度
测量方法见GB6933中3.16.2条。5.2.4自动调谐时间
在任意频率上进行。收信按控制盒改变频率旋钮转换完毕起到耳机中出现噪声时为止，用秒表计算时间应符合4.3.1.3条要求（小于8s），发信在联试收发信机与天线调谐器时进行，用秒表计算时间应符合4.3.1.3条要求（小于30s）。5.2.5电源消耗
测量方法见GB6933中3.24.3条。5.2.6灵敏度
测量设备连接如图4所示。
5.2.6.1测量条件
除非另有规定，测量均在屏蔽室内按下列条件进行a。使用高频信号发生器的“0.1”衰减器输出电压加到待测电台的“辅助收信天线”的高频插座上；
高频信号
发生器
计数式
额率计
待测电台
图4、测量收信部分特性的设备配置音频电压表
计数式
系数仪
低阻抗
耳机2付
