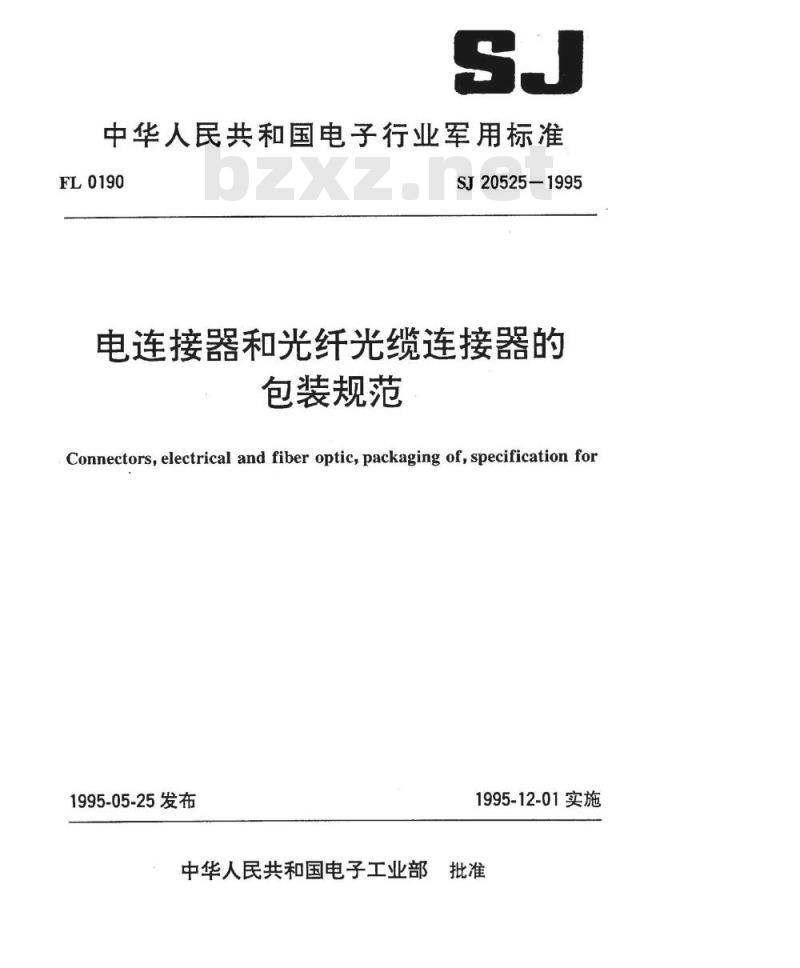

【电子行业标准(SJ)】 电连接器和光纤光缆连接器的包装规范

中华人民共和国电子行业军用标准FL0190
SJ20525-1995
电连接器和光纤光缆连接器的
包装规范
Connectors,electrical and fiber optic,packaging of,specification for1995-05-25发布
1995-12-01实施

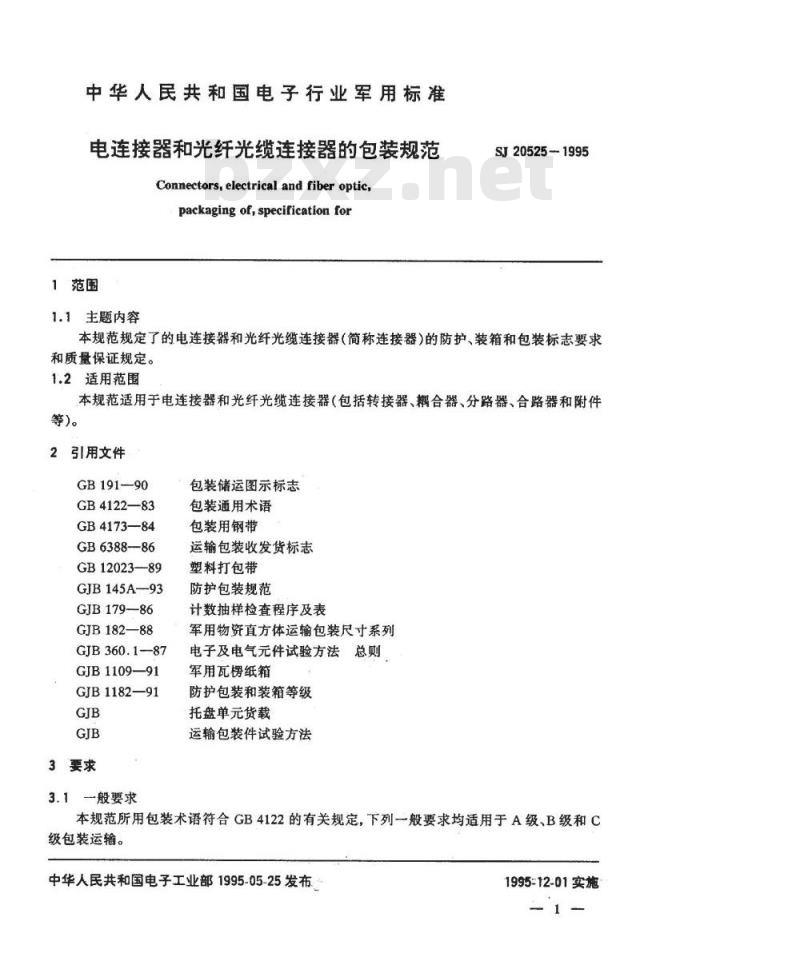

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准电连接器和光纤光缆连接器的包装规范Connectors,electrical and fiber optic,packaging of,specification for1范围
1.1主题内容
SJ20525-1995
本规范规定了的电连接器和光纤光缆连接器（简称连接器）的防护、装箱和包装标志要求和质量保证规定。
1.2适用范围
本规范适用于电连接器和光纤光缆连接器（包括转接器、耦合器、分路器、合路器和附件等)。
引用文件
GB191—90
GB4122—83
GB4173-84
GB6388-86
GB1202389
GJB145A93
GJB179-86
GJB182—88
GJB 360.1-87
GJB1109—91
GJB1182—91
3要求
3.1般要求
包装储运图示标志
包装通用术语
包装用钢带
运输包装收发货标志
塑料打包带
防护包装规范
计数抽样检查程序及表
军用物资直方体运输包装尺寸系列电子及电气元件试验方法：总则军用瓦楞纸箱
防护包装和装箱等级
托盘单元货载
运输包装件试验方法
本规范所用包装术语符合GB4122的有关规定，下列一般要求均适用于A级、B级和C级包装运输。
中华人民共和国电子工业部1995-05-25发布1995-12-01实施
SJ20525-1995

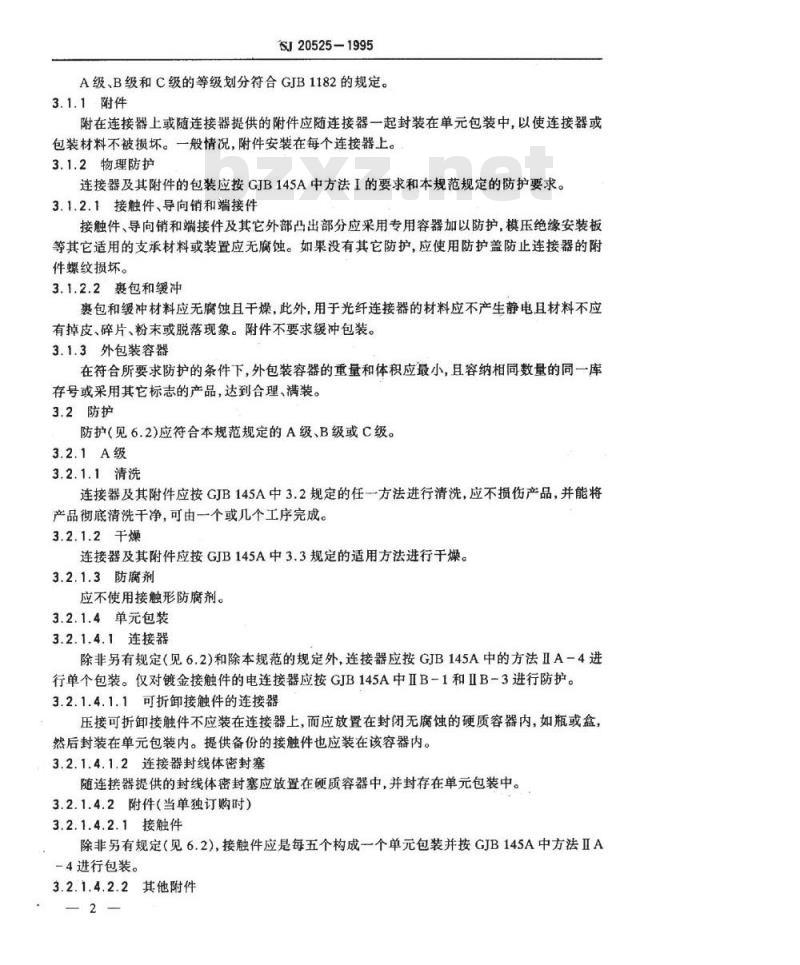

A级、B级和C级的等级划分符合GJB1182的规定。3.1.1附件
附在连接器上或随连接器提供的附件应随连接器一起封装在单元包装中，以使连接器或包装材料不被损坏。一般情况，附件安装在每个连接器上。3.1.2物理防护
连接器及其附件的包装应按GJB145A中方法I的要求和本规范规定的防护要求。3.1.2.1接触件、导向销和端接件接触件、导向销和端接件及其它外部凸出部分应采用专用容器加以防护，模压绝缘安装板等其它适用的支承材料或装置应无腐蚀。如果没有其它防护，应使用防护盖防止连接器的附件螺纹损坏。
3.1.2.2裹包和缓冲
裹包和缓冲材料应无腐蚀且干燥，此外，用于光纤连接器的材料应不产生静电且材料不应有掉皮、碎片、粉末或脱落现象。附件不要求缓冲包装。3.1.3外包装容器
在符合所要求防护的条件下，外包装容器的重量和体积应最小，且容纳相同数量的同一库存号或采用其它标志的产品，达到合理、满装。3.2防护
防护(见6.2)应符合本规范规定的A级、B级或C级。3.2.1A级
3.2.1.1清洗
连接器及其附件应按GJB145A中3.2规定的任一方法进行清洗，应不损伤产品，并能将产品彻底清洗干净，可由一个或几个工序完成。3.2.1.2干燥
连接器及其附件应按GJB145A中3.3规定的适用方法进行干燥。3.2.1.3防腐剂
应不使用接触形防腐剂。
3.2.1.4单元包装
3.2.1.4.1连接器
除非另有规定（见6.2)和除本规范的规定外，连接器应按GJB145A中的方法ⅡA一4进行单个包装。仅对镀金接触件的电连接器应按GJB145A中ⅡB-1和ⅡB-3进行防护。3.2.1.4.1.1可折卸接触件的连接器压接可折卸接触件不应装在连接器上，而应放置在封闭无腐蚀的硬质容器内，如瓶或盒，然后封装在单元包装内。提供备份的接触件也应装在该容器内。3.2.1.4.1.2连接器封线体密封塞随连接器提供的封线体密封塞应放置在硬质容器中，并封存在单元包装中。3.2.1.4.2附件（当单独订购时）3.2.1.4.2.1接触件
除非另有规定（见6.2），接触件应是每五个构成一个单元包装并按GJB145A中方法ⅡA-4进行包装。
3.2.1.4.2.2其他附件
SJ20525-1995

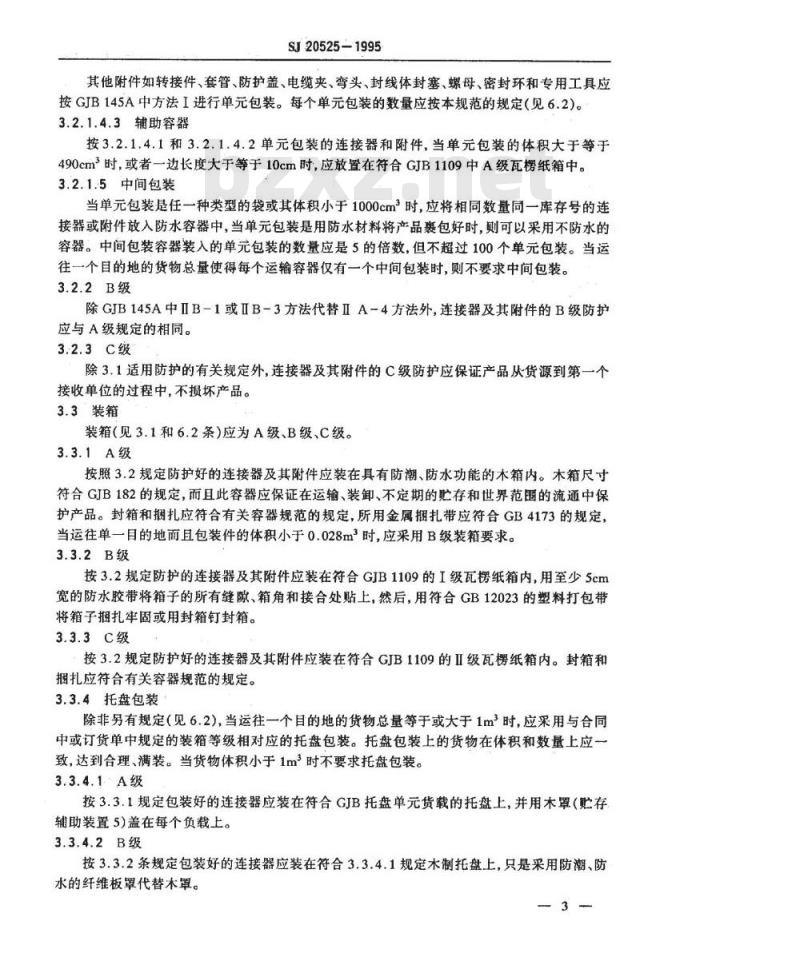

其他附件如转接件、套管、防护盖、电缆夹、弯头、封线体封塞、螺母、密封环和专用工具应按GJB145A中方法I进行单元包装。每个单元包装的数量应按本规范的规定（见6.2）。3.2.1.4.3辅助容器
按3.2.1.4.1和3.2.1.4.2单元包装的连接器和附件，当单元包装的体积大于等于490cm时，或者一边长度大于等于10cm时，应放置在符合GJB1109中A级瓦楞纸箱中。3.2.1.5中间包装
当单元包装是任一种类型的袋或其体积小于1000cm2时，应将相同数量同一库存号的连接器或附件放入防水容器中，当单元包装是用防水材料将产品裹包好时，则可以采用不防水的容器。中间包装容器装入的单元包装的数量应是5的倍数，但不超过100个单元包装。当运往一个目的地的货物总量使得每个运输容器仅有一个中间包装时，则不要求中间包装。3.2.2B级
除GJB145A中ⅡB-1或ⅡB-3方法代替ⅡA-4方法外，连接器及其附件的B级防护应与A级规定的相同。
3.2.3C级
除3.1适用防护的有关规定外，连接器及其附件的C级防护应保证产品从货源到第一个接收单位的过程中，不损坏产品。3.3装箱
装箱（见3.1和6.2条）应为A级、B级、C级。3.3.1A级
按照3.2规定防护好的连接器及其附件应装在具有防潮、防水功能的木箱内。木箱尺寸符合GJB182的规定，而且此容器应保证在运输、装卸、不定期的贮存和世界范围的流通中保护产品。封箱和捆扎应符合有关容器规范的规定，所用金属捆扎带应符合GB4173的规定，当运往单一目的地而且包装件的体积小于0.028m时，应来用B级装箱要求。3.3.2B级
按3.2规定防护的连接器及其附件应装在符合GJB1109的I级瓦榜纸箱内，用至少5cm宽的防水胶带将箱子的所有缝隙、箱角和接合处贴上，然后，用符合GB12023的塑料打包带将箱子捆扎牢固或用封箱钉封箱。3.3.3C级
按3.2规定防护好的连接器及其附件应装在符合GJB1109的Ⅱ级瓦楞纸箱内。封箱和捆扎应符合有关容器规范的规定。3.3.4托盘包装
除非另有规定（见6.2），当运往一个目的地的货物总量等于或大于1m时，应采用与合同中或订货单中规定的装箱等级相对应的托盘包装。托盘包装上的货物在体积和数量上应一致，达到合理、满装。当货物体积小于1m2时不要求托盘包装。3.3.4.1A级
按3.3.1规定包装好的连接器应装在符合GJB托盘单元货载的托盘上，并用木罩（贮存辅助装置5)盖在每个负载上。
3.3.4.2B级
按3.3.2条规定包装好的连接器应装在符合3.3.4.1规定木制托盘上，只是采用防潮、防水的纤维板罩代替木軍。
3.3.4.3C级
SJ20525-1995

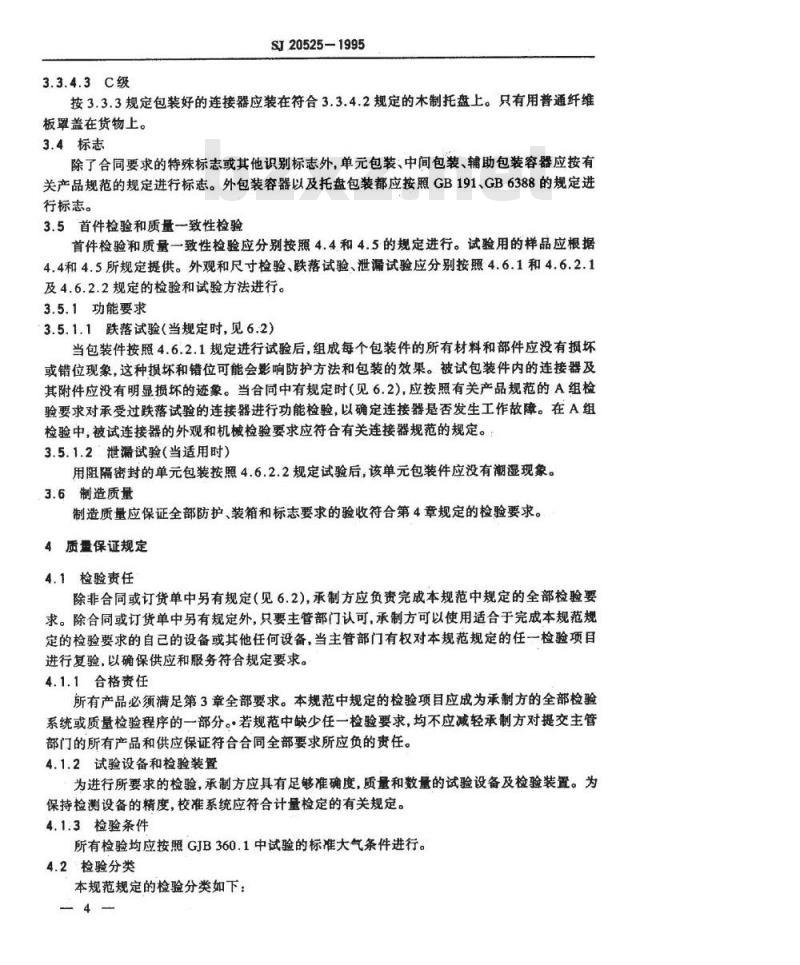

按3.3.3规定包装好的连接器应装在符合3.3.4.2规定的木制托盘上。只有用普通纤维板罩盖在货物上。
3.4标志
除了合同要求的特殊标志或其他识别标志外，单元包装、中间包装、辅助包装容器应按有关产品规范的规定进行标志。外包装容器以及托盘包装都应按照GB191、GB6388的规定进行标志。
3.5首件检验和质量一致性检验
首件检验和质量一致性检验应分别按照4.4和4.5的规定进行。试验用的样品应根据4.4和4.5所规定提供。外观和尺寸检验、跌落试验、泄漏试验应分别按照4.6.1和4.6.2.1及4.6.2.2规定的检验和试验方法进行。3.5.1功能要求
3.5.1.1跌落试验（当规定时，见6.2）当包装件按照4.6.2.1规定进行试验后，组成每个包装件的所有材料和部件应没有损坏或错位现象，这种损坏和错位可能会影响防护方法和包装的效果。被试包装件内的连接器及其附件应没有明显损坏的迹象。当合同中有规定时（见6.2），应按照有关产品规范的A组检验要求对承受过跌落试验的连接器进行功能检验，以确定连接器是否发生工作故障。在A组检验中，被试连接器的外观和机械检验要求应符合有关连接器规范的规定。3.5.1.2泄试验（当适用时）
用阻隔密封的单元包装按照4.6.2.2规定试验后，该单元包装件应没有潮湿现象。3.6制造质量
制造质量应保证全部防护、装箱和标志要求的验收符合第4章规定的检验要求。4质量保证规定
4.1检验责任
除非合同或订货单中另有规定（见6.2），承制方应负责完成本规范中规定的全部检验要求。除合同或订货单中另有规定外，只要主管部门认可，承制方可以使用适合于完成本规范规定的检验要求的自已的设备或其他任何设备，当主管部门有权对本规范规定的任一检验项目进行复验，以确保供应和服务符合规定要求。4.1.1合格责任
所有产品必须满足第3章全部要求。本规范中规定的检验项目应成为承制方的全部检验系统或质量检验程序的一部分。·若规范中缺少任一检验要求，均不应减轻承制方对提交主管部门的所有产品和供应保证符合合同全部要求所应负的责任。4.1.2试验设备和检验装置
为进行所要求的检验，承制方应具有足够准确度，质量和数量的试验设备及检验装置。为保持检测设备的精度，校准系统应符合计量检定的有关规定。4.1.3检验条件
所有检验均应按照GJB360.1中试验的标准大气条件进行。4.2检验分类
本规范规定的检验分类如下：
a.材料检验（见4.3）
b.首件检验（见4.4)
c。质量一致性检验（见4.5）
4.3材料检验
SJ20525-1995
材料检验应由根据检测数据所提供的合格证组成，以说明所用材料符合本规范规定的有关要求。
4.4首件检验
当规定时（见6.2），首件检验应在合同签订之后，生产之前，在主管部门认可的时间和地点，由承制方进行检验。在下述情况下，不要求进行首件检验：自从最后一次记录的检验以来，在材料、工艺或包装设计上未做过对产品防护的不利a.
影响的改变时：
b。当详细的包装结构由订购方提供时；c当规定采用C级防护时：免费标准bzxz.net
d.以前对同类产品及其包装进行过检验合格时。4.4.1样本大小
提供一个满装的符合A级或B级（按适用）的运输包装件进行首件检验。跌落试验用的样品为进行首件检验的样品。泄漏试验用的样品应是从首件样品的外包装箱中随机选取的5个单元包装件。
4.4.2检验程序
样品应经受表1和表2规定的各项检验。适用时，泄漏试验应在跌落试验之后进行。4.4.3不合格
只要有一个或多个不合格，则首件检验不合格。4.4.4首件样本的重新提交
若样本未能通过首件检验，承制方应改变防护包装和装箱工艺，以纠正产生的缺陷。对改正过的样品再进行首件检验，以证明纠正措施是可接受的。表1外观和尺寸检查
严重缺陷
包装材料不符合引用规范要求
未清洗、干燥或正确
阻隔袋破裂或制造不正确
防护方法不正确
每个单元包装件的数量不对
没有或未正确地使用中间包装容器封箱不正确
标志遗漏、不正确或字迹模糊
要求条款
3.2.1.1和3.2.1.2
3.2.1.4.1和3.2.1.4.2
3.2.1.4.1和3.2.1.4.2
3.2.1.4.1和3.2.1.4.2
3.3.1和3.3.2
方法条款
跌落(当规定时)
泄漏（当适用时）
4.5质量致性检验
SJ20525—1995
表2功能检验
要求条款
质量一致性检验由表1和表2所规定的检验和试验组成。4.5.1检验批
方法条款
检查批应由在基本相同生产条件下生产的和在同一时间提交检验的单元包装或运输包装件组成。为抽取按本规范要求进行检验和试验的样品，可将生产过程中的完整包装件组成检查批，而不考虑其中的产品种类、数量或涉及的合同。相同尺寸和用相同包装材料制成的单元包装件可以组成检查批。鉴手某些产品的复杂性、产品价值或防护方潜的复杂性，其包装件的检验应采用单独的抽样和检验程序，受检产品包装件的组合应由订购方和承制方商定，必要时，需经有关主管部门批准。
4.5.2外观和尺寸检查
外观和尺寸检查应由表1规定的检验项目组成。4.5.2.1抽样方案
计数抽样检查应符合GJB179中特殊检查水平S-4的要求。对表1的所有检验项目而言，可接收质量水平(AQL)应为4.0。4.5.2.2拒收批
若一个检香批被拒收，则承制方可以对其返工，以纠正其缺陷，或剔除有缺陷的包装，再次提交检验。再次提交批应采用加严检验进行检查，该批应与新批区别开，并清楚地标明为再次检查批。
4.5.2.3样品的处理
已通过表1规定的全部检验项目的样品，只要该批已被接受，则可按合同交货。4.5.3功能检验
功能检验应由表2规定的试验项目组成。4.5.3.1抽样方案
抽样方案应按如下规定：
a，无论何时，只要产品设计、包装设计改变，就应抽取一个样本单位进行跌落试验用。b。对要求防水或防水蒸汽的单元包装件，每天应从加工的首批单位包装件中随机抽取5个样品进行泄漏试验。最后，从当日生产的所有单元包装件中随机抽取5个单元包装件进行泄清试验。
c.：对于要求防水或防水蒸汽阻隔材料的单元包装，在粗暴试验后，应该从跌落试验后的运输容器内抽取五个单元包装装或数个单元包装（若运输容器内的样品少于五个时）。还应进行泄漏试验。
4.5.3.2不合格
有一个或多个失效，该批应拒收。若样品未能通过表2规定的检验项目，则承制方应对材料或工艺或对两者采取改正措施，必要时，还应对能够改正的，在基本相同条件下，用基本相同材料制造的以及被认为道受同样—6
SJ20525-1995
失效的所有单元包装，中间包装和外包装（运输包装）采取改正措施。在改正措施之前，应停止对单元包装，中间包装和运输包装的验收和交付。在采取改措施之后，重新进行全部项目试验，还是只对不合格的项目进行试验，应由订购方和承制方商定，直到重新检验表明改正措施是成功的之后，才能恢复验收和交付。若重新检验仍不合格，则应将不合格的情况和采取的改正措施通知订购方。
4.5.3.3样品的处理
已通过表2规定的检验项目的样品，若该批被接收且打开的包装件已重新包装好，则可按照合同交货。
4.6检验方法
4.6.1外观和尺寸检查
应用目测和有关量具对单元包装、中间包装和外包装进行检验。4.6.2功能试验
4.6.2.1跌落试验
包装件应按GJB运输包装件试验方法进行跌落试验。4.6.2.2泄漏
当要求防水和防水蒸汽阻时，单元包装应按GJB运输包装件试验方法进行泄漏试验。5包装
本章无条文。
6说明事项
6.1预定用途
本规范规定的防护、装箱和标志预定用于对军方的直接运输。除非另有规定，一般要求（3.1）和标志要求（3.4）可用于从零件制造厂运输到一般订购方的军用规范连接器和附件的交货准备。
6.2订货文件内容
合同或订货单中应载明下列内容：本规范的名称、编号和日期；
防护和装箱等级（见3.2和3.3)；如有其它规范规定见3.2.1.4.1、3.2.1.4.2.1和3.2.1.4.2.2）每个单元包装的数如有其他规范规定（见3.2.1.4.1和3.2.1.4.2.1)防护方法；d.
运到某一目的地的货物，当总量等于或大于1m3，要求托盘包装；f.
是否要求其他标准或特殊标志（见3.4.1)；是否要求跌落试验（见3.5.1.1)；g.
是否要求连结器功能试验（见3.5.1.1)；是否不由承制方包商负责完成全部检验要求（见4.1）：是否不要求进行首件检验（见4.4)。i
附加说明：
SJ20525-1995
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所负责起草。本规范主要起草人：戴红、王毅。计划项目代号：B39002。
