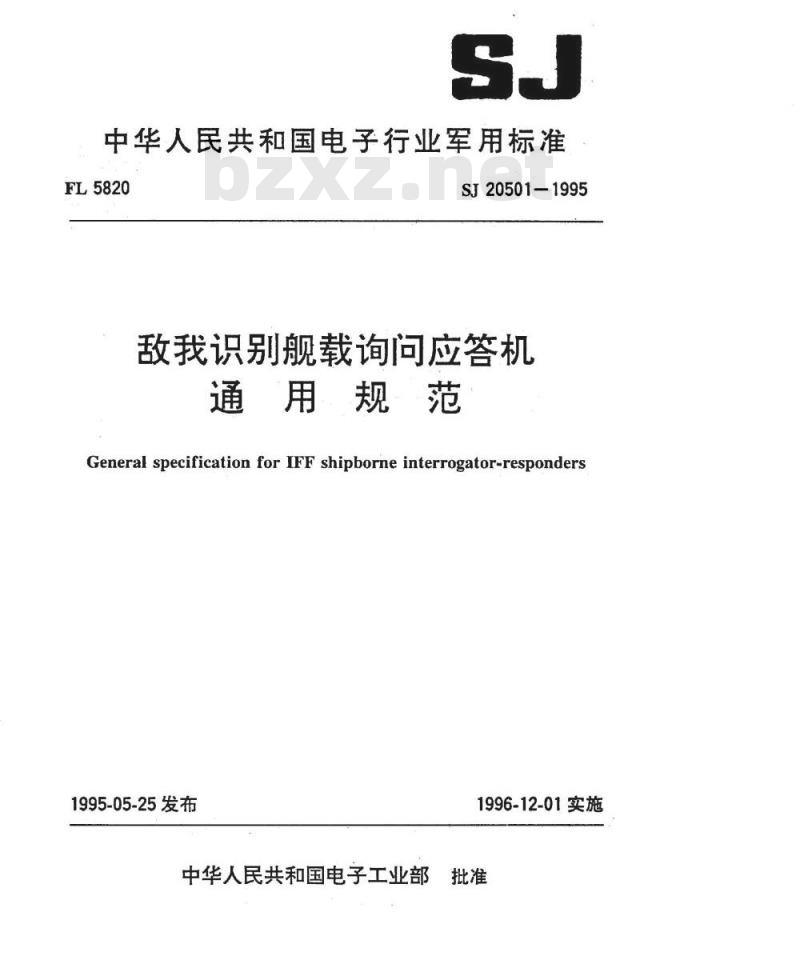

【电子行业标准(SJ)】 敌我识别舰载询问应答机通用规范

中华人民共和国电子行业军用标准FL5820
SJ20501-1995
敌我识别舰载询问应答机
通用规范
General specification for IFF shipborne interrogator-responders1995-05-25发布
1996-12-01实施

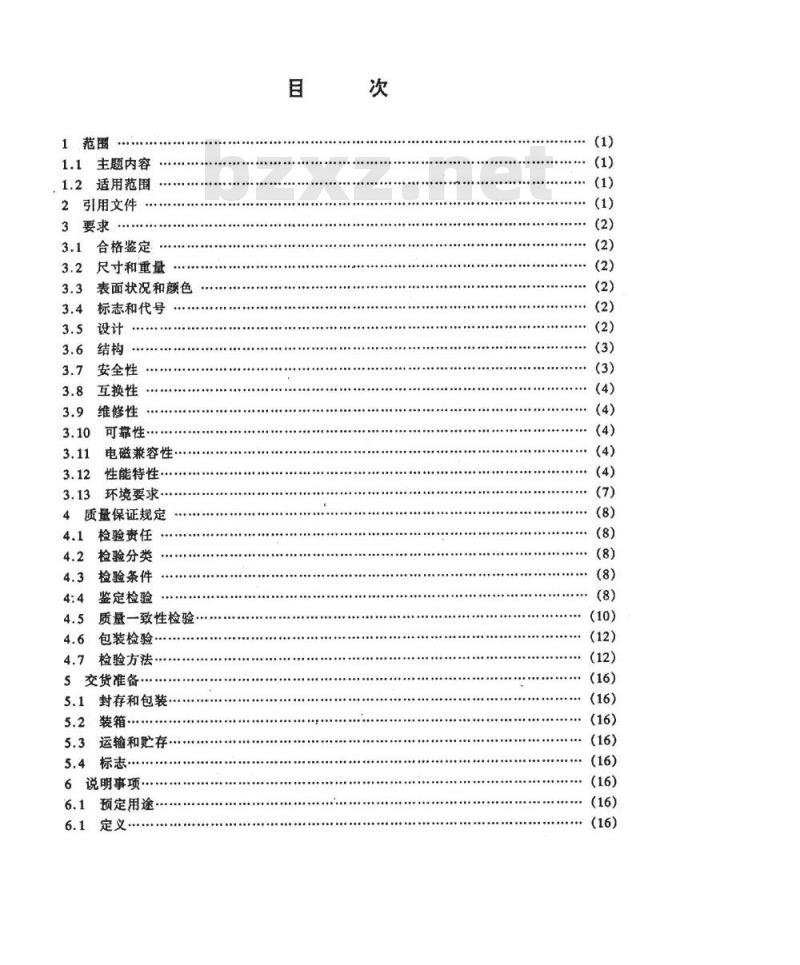

中华人民共和国电子工业部批准1范围
1.1主题内容
1.2适用范围
2引用文件
合格鉴定
尺寸和重量
表面状况和颜色
标志和代号
安全性
互换性
维修性
可靠性
电磁兼容性
性能特性
3.13环境要求
4质量保证规定
4.1检验责任
4.2检验分类
4.3检验条件
鉴定检验
4.5质量一致性检验
4.6包装检验
4.7检验方法
5交货准备..
5.1封存和包装
5.2装箱
5.3运输和贮存
5.4标志·
6说明事项
6.1预定用途
6.1定义

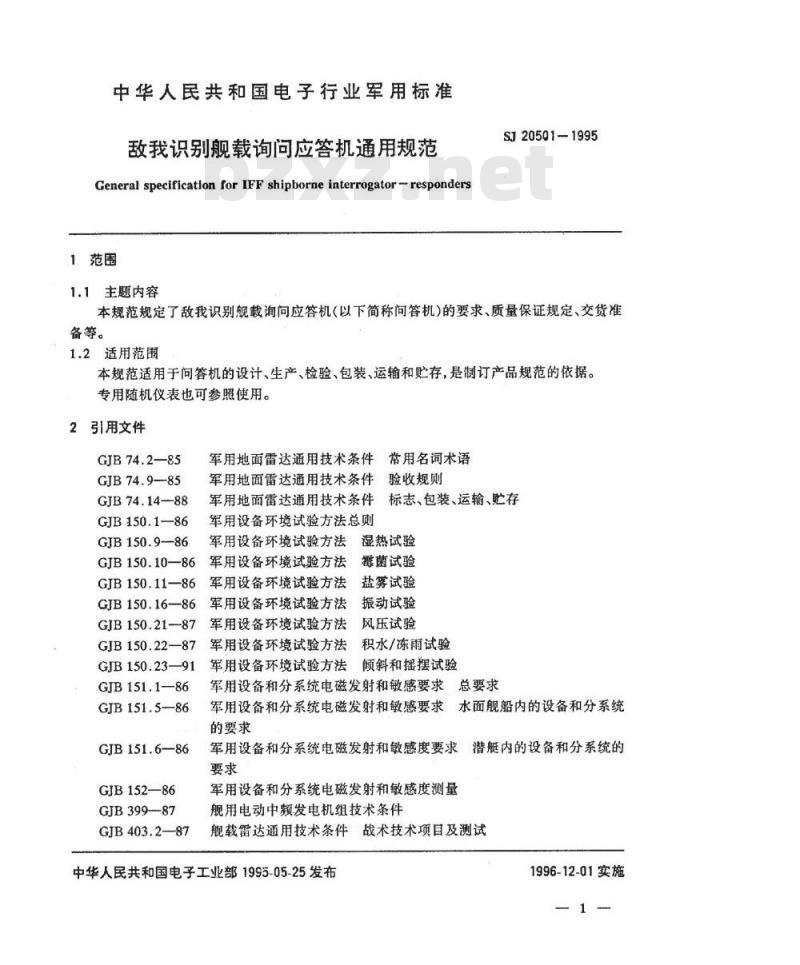

中华人民共和国电子行业军用标准敌我识别舰载询问应答机通用规范General specificationforIFFshipborneinterrogator-responders1范围
1.1主题内容
SJ205011995
本规范规定了敌我识别舰载询问应答机(以下简称问答机)的要求、质量保证规定、交货准备等。
1.2适用范围
本规范适用于问答机的设计、生产、检验、包装、运输和贮存，是制订产品规范的依据。专用随机仪表也可参照使用。
2引用文件
GJB74.2—85
GJB74.9—85
GJB74.1488
GJB150.1—86
GJB150.9-—86
GJB150.10—86
GJB150.11—86
GJB150.16-—86
GJB150.21--87
GJB150.22—87
GJB150.23—91
GJB151.186
GJB151.S-—86
GJB151.6—86
GJB152-86
GJB399-87
GJB403.2—87
军用地面雷达通用技术条件常用名词术语军用地面雷达通用技术条件验收规则军用地面雷达通用技术条件标志、包装、运输、贮存军用设备环境试验方法总则
军用设备环境试验方法湿热试验军用设备环境试验方法
霉菌试验
军用设备环境试验方法
军用设备环境试验方法
盐雾试验
振动试验
军用设备环境试验方法风压试验军用设备环境试验方法积水/冻雨试验军用设备环境试验方法
倾斜和摇摆试验
军用设备和分系统电磁发射和敏感要求总要求军用设备和分系统电磁发射和敏感要求水面舰船内的设备和分系统的要求
军用设备和分系统电磁发射和敏感度要求潜艇内的设备和分系统的要求
军用设备和分系统电磁发射和敏感度测量舰用电动中额发电机组技术条件舰载雷达通用技术条件战术技术项目及测试中华人民共和国电子工业部1995-05-25发布1996-12-01实施
GJB403.3-87
GJB403.4—87
GJB403.6—87
GJB403.7—87
GJB403.8--87
GJB403.9-87
GJB437—88
GJB438-88
GJB439-88
GJB450—88
GJB1048--90
SJ2715--86
SJ20112—92
SJ20113-92
HJB68—92
3要求
3.1合格鉴定
SJ20501—1995

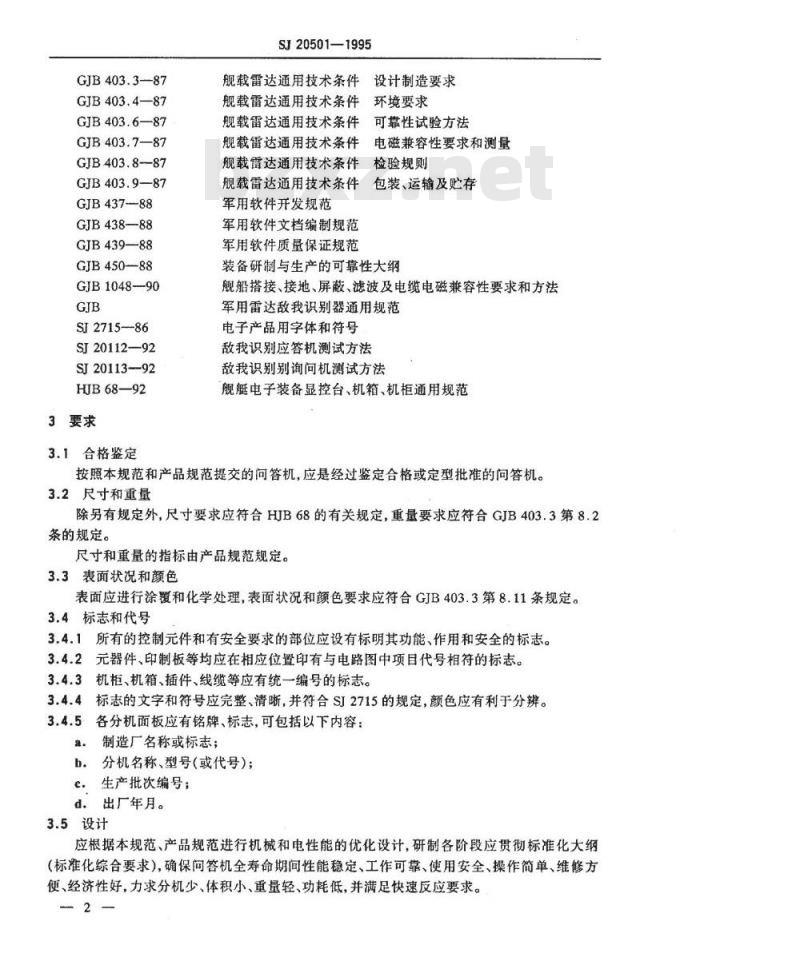

舰载雷达通用技术条件：设计制造要求舰载雷达通用技术条件
环境要求
舰载雷达通用技术条件
可靠性试验方法
舰载雷达通用技术条件
电磁兼容性要求和测量
检验规则
舰载雷达通用技术条件
舰载雷达通用技术条件
包装、运输及贮存
军用软件开发规范
军用软件文档编制规范
军用软件质量保证规范
装备研制与生产的可靠性大纲
舰船搭接、接地、屏蔽、滤波及电缆电磁兼容性要求和方法军用雷达敌我识别器通用规范
电子产品用字体和符号
敌我识别应答机测试方法
敌我识别别询问机测试方法
舰艇电子装备显控台、机箱、机柜通用规范按照本规范和产品规范提交的问答机，应是经过鉴定合格或定型批准的问答机。3.2尺寸和重量
除另有规定外，尺寸要求应符合HJB68的有关规定，重量要求应符合GJB403.3第8.2条的规定。
尺寸和重量的指标由产品规范规定。3.3表面状况和颜色
表面应进行涂覆和化学处理，表面状况和颜色要求应符合GJB403.3第8.11条规定。3.4标志和代号
3.4.1所有的控制元件和有安全要求的部位应设有标明其功能、作用和安全的标志。3.4.2
元器件、印制板等均应在相应位置印有与电路图中项目代号相符的标志。机柜、机箱、插件、线缆等应有统一编号的标志。标志的文字和符号应完整、清晰，并符合SJ2715的规定，颜额色应有利于分辨。各分机面板应有铭牌、标志，可包括以下内容：制造厂名称或标志；
分机名称、型号（或代号）；
e生产批次编号；
d。出厂年月。
3.5设计
应根据本规范、产品规范进行机械和电性能的优化设计，研制各阶段应贯彻标准化大纲（标准化综合要求），确保问答机全寿命期间性能稳定、工作可靠、使用安全、操作简单、维修方便、经济性好，力求分机少、体积小、重量轻、功耗低，并满足快速反应要求。2
SJ20501-1995

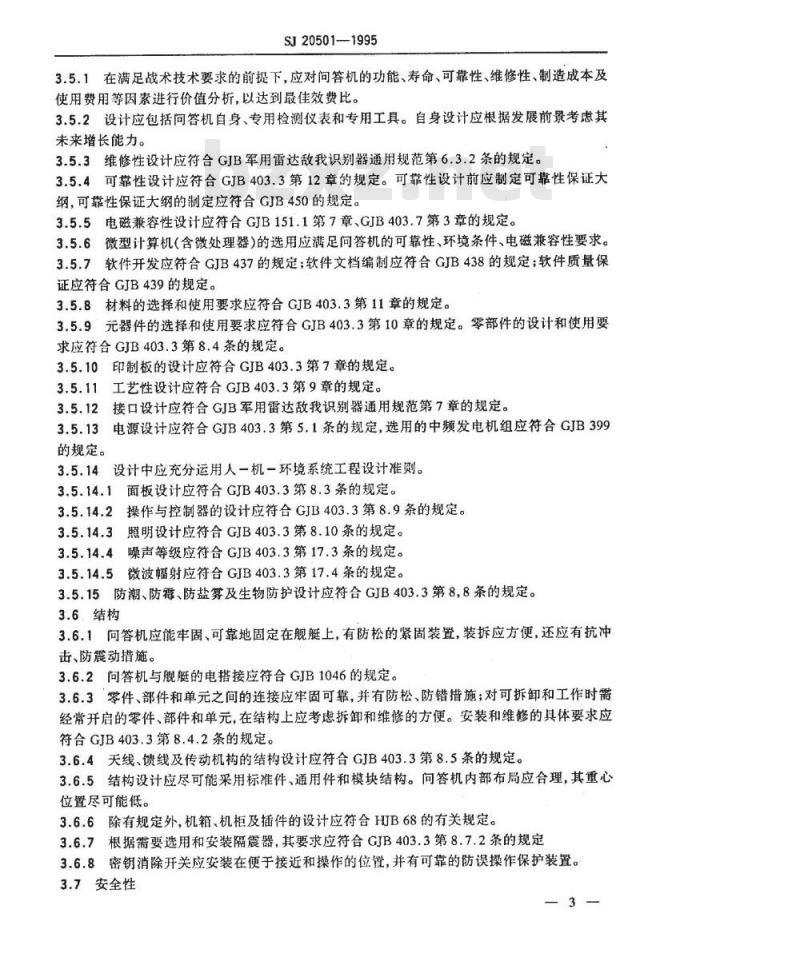

3.5.1在满足战术技术要求的前提下，应对问答机的功能、寿命、可靠性、维修性、制造成本及使用费用等因素进行价值分析，以达到最佳效费比。3.5.2设计应包括问答机自身、专用检测仪表和专用工具。自身设计应根据发展前景考虑其未来增长能力。
3.5.3维修性设计应符合GJB军用雷达敌我识别器通用规范第6.3.2条的规定。3.5.4可靠性设计应符合GJB403.3第12章的规定。可靠性设计前应制定可靠性保证大纲，可靠性保证大纲的制定应符合GJB450的规定。3.5.5电磁兼容性设计应符合GJB151.1第7章、GJB403.7第3章的规定。3.5.6微型计算机（含微处理器）的选用应满足问答机的可靠性、环境条件、电磁兼容性要求。3.5.7软件开发应符合GJB437的规定；软件文档编制应符合GJB438的规定；软件质量保证应符合GJB439的规定。
3.5.8材料的选择和使用要求应符合GJB403.3第11章的规定。3.5.9元器件的选择和使用要求应符合GJB403.3第10章的规定。零部件的设计和使用要求应符合GJB403.3第8.4条的规定。3.5.10印制板的设计应符合GJB403.3第7章的规定。3.5.11工艺性设计应符合GJB403.3第9章的规定。接口设计应符合GJB军用雷达敌我识别器通用规范第7章的规定。3.5.12
电源设计应符合GJB403.3第5.1条的规定，选用的中频发电机组应符合GJB3993.5.13
的规定。
3.5.14设计中应充分运用人一机一环境系统工程设计准则。3.5.14.1面板设计应符合GJB403.3第8.3条的规定。3.5.14.2操作与控制器的设计应符合GJB403.3第8.9条的规定。3.5.14.3照明设计应符合GJB403.3第8.10条的规定。噪声等级应符合GJB403.3第17.3条的规定。3.5.14.4
3.5.14.5微波幅射应符合GJB403.3第17.4条的规定。3.5.15防潮、防霉、防盐雾及生物防护设计应符合GJB403.3第8，8条的规定。3.6结构
3.6.1问答机应能牢固、可靠地固定在舰艇上，有防松的紧固装置，装拆应方便，还应有抗冲击、防震动措施。
3.6.2问答机与舰艇的电搭接应符合GJB1046的规定。3.6.3零件、部件和单元之间的连接应牢固可靠，并有防松、防错措施；对可拆卸和工作时需经常开启的零件、部件和单元，在结构上应考虑拆卸和维修的方便。安装和维修的具体要求应符合GJB403.3第8.4.2条的规定。3.6.4天线、馈线及传动机构的结构设计应符合GJB403.3第8.5条的规定。3.6.5结构设计应尽可能采用标准件、通用件和模块结构。问答机内部布局应合理，其重心位置尽可能低。
3.6.6除有规定外，机箱、机柜及插件的设计应符合HUB68的有关规定。3.6.7根据需要选用和安装隔震器，其要求应符合GJB403.3第8.7.2条的规定3.6.8密钥消除开关应安装在便于接近和操作的位谨，并有可靠的防误操作保护装置。3.7安全性
—3—
SJ20501—1995
安全性要求应符合GJB403.3第17.1,17.2,17.4条的规定。绝缘电阻和抗电强度要求应符合GJB403.3第5.2条的规定。3.8互换性
同型号、同规格的单元、整件，在机械性能和电性能方面应能互换，互换后一般不作调整即能正常工作。
3.9，维修性
平均修复时间（MTTR)应不大于30min。3.10可靠性
平均故障间隔时间（，）由产品规范规定。3.11电磁兼容性
3.11.1电磁发射和敏感度要求应符合GJB151.1第5章的规定。3.11.2电磁兼容性的分类和试验项目的要求应符合GJB军用雷达敌我识别器通用规范第10.1、10.2、10.3条的规定。
3.11.3根据问答机载体的不同要求，各单元的试验项目极限应分别符合GJB151.5和GJB151.6的规定。
3.12性能特性
3.12.1使用性能
3.12.1.1：作用范围（见4.7.11.1条）作用范围要求如下：
。询问范围应覆盖所配一次雷达的作用范围。b.应答距离应与询问方询问距离相适应，应答方位为全方位。3.12.1.2工作频率范围（见4.7.11.2条）工作频率范围由产品规范规定。3.12.1.3分辨力（见4.7.11.3条）方位分辨力和距离分辨力由产品规范规定。3.12.1.4工作容量（见4.7.11.4条）应答容量和正确处理应答信号的数量由产品规范规定。3.12.1.5密码和密钥（见4.7.11.5条）密码有效期、密钥量由产品规范规定。3.12.1.6抗干扰能力（见4.7.11.6条）间答机应具有反有源干扰、反窜扰、反混扰等能力，具体要求由产品规范规定。3.12.1.7功率控制能力（见4.7.11.7条）询问功率控制能力由产品规范规定。3.12.1.8快速反应能力（见4.7.11.8条）快速反应能力由产品规范规定，一般包括以下内容：a.正常开机时间；
b。紧急开机时间；
c。工作方式转换时间。
3.12.1.9自动检测功能（见4.7.11.9条）问答机应具有性能检测、故障检测和故障指示功能。检测项目、故障隔离率、故障发现率4
和检测虚警率由产品规范规定。SJ205011995
3.12.1.10连续工作时间（见4.7.11.10条）连续工作时间一般为824h，具体要求由产品规范规定。3.12.1.11电源（见4.7.11.11条）问答机的功耗、供电种类、供电电压和频率偏差由产品规范规定。3.12.2技术性能
3.12.2.1天线和馈线
3.12.2.1.1天线极化方式（见4.7.11.12条）天线极化方式为垂直极化。
3.12.2.1.2天线工作频率范围（见4.7.11.13条）天线工作频率范围由产品规范规定。3.12.2.1.3天线方向图（见4.7.11.14条）天线方向图具体要求由产品规范规定，一般应包括以下内容：水平波瓣宽度；
b。垂直波瓣宽度；
副瓣电平；
d.尾瓣电平；
差波零值深度。
3.12.2.1.4天线增益（见4.7.11.15条）天线增益由产品规范规定。
3.12.2.1.5天线一馈线电压驻波比（见4.7.11.16条）电压驻波比由产品规范规定。
3.12.2.1.6馈线损耗（见4.7.11.17条）馈线损耗由产品规范规定。
3.12.2.2发射
3.12.22.1发射工作频率及容差（见4.7.11.18条）发射工作频率及容差由产品规范规定。3.12.2.2.2发射工作频率范围（见4.7.11.19条）发射工作频率范围由产品规范规定。3.12.2.2.3发射功率及带内波动（见4.7.11.20条）峰值功率由产品规范规定。在不同模式的带内工作频率上，峰值功率的波动不大于2dB。3.12.2.2.4发射脉冲序列幅度容差（见4.7.11.21条）发射脉冲序列幅度容差由产品规范规定。3.12.2.2.5发射频率稳定度（见4.7.11.22条）频率稳定度要求如下：
a。短期稳定度：不劣于1×10-6/min；b.长期稳定度：不劣于5×10-6/8h。3.12.2.2.6发射脉冲包络特性（见4.7.11.23条）发射脉冲包络特性由产品规范规定，一般包括以下内容：脉冲宽度及容差；
b，脉冲项部降落；
c，脉冲的前、后沿时间：
d.前沿抖动。
SJ20501—-1995免费标准bzxz.net
3.12.2.2.7调制方式及参数（见4.7.11.24条）调制方式及参数由产品规范规定3.12.2.3接收
3.12.2.3.1接收工作频率范围（见4.7.11.25条）工作频率范围由产品规范规定。3.12.2.3.2接收频带宽度（见4.7.11.26条）频带宽度由产品规范规定。
3.12.2.3.3正切灵敏度（见4.7.11.27条）正切灵敏度由产品规范规定。
3.12.2.3.4触发灵敏度（见4.7.11.28条）触发灵敏度由产品规范规定。
3.12.2.3.5动态范围（见4.7.11.29条）动态范围由产品规范规定。
3.12.2.3.6镜像频率抑制（见4.7.11.30条）镜像频率抑制由产品规范规定。3.12.2.4编码（见4.7.11.31条）3.12.2.4.1编码格式
问答机应有识别询问、识别引导、识别回答、引导回答、特殊回答的编码格式，其具体要求由产品规范规定。
3.12.2.4.2编码脉冲间隔和容差编码脉冲间隔由产品规范规定，间隔容差不大于100ns。3.12.2.4.3编码脉冲波形
编码脉冲波形要求如下：
a：前沿不大于20ns；
b。后沿不大于30ns；
c.宽度由产品规范规定。
3.12.2.5译码、录取和控制（见4.7.11.32条）译码、录取和控制要求如下：
应能准确的译出符合约定的询间信号和应答信号，而对于不符合约定的信号不予响a.
终端单元应能正确录取译码输出的信号：b.
c.应具有触发、距离切变、自检等控制功能。具体要求由产品规范规定。
3.12.2.6接口（见4.7.11.33条）应具有数字接口和模拟接口，接口要求应符合GJB军用雷达敌我识别器通用规范第7章的规定。
3.12.2.7时统（见4.7.11.34条）6
3.12.2.7.1校时精度
校时精度由产品规范规定。
3.12.2.7.2守时精度
守时精度由产品规范规定。
SJ20501—1995
3.12.2.8天线控制（见4.7.11.35条）天线控制要求由产品规范规定。3.13环境要求
3.13.1低温
低温要求应符合GJB403.4第3.2.1条的规定。3.13.2高温
高温要求应符合GJB403.4第3.2.1条的规定。3.13.3太阳辐射
太阳辐射要求应符合GJB403.4第3.2.5条的规定。3.13.4淋雨、浸绩
淋雨要求应符合GJB403.4第3.2.6条的规定。浸溃要求应符合GJB403.4第3.2.7条的规定。3.13.5冲击
问答机应能经受作战遐到的类似水下爆炸、近距离脱靶炮火等所产生的强烈冲击环境。其试验等级应符合GJB403.4第4.2.11.1条的规定。3.13.6振动
振动要求应符合GJB150.16第2.1条表1中第1、9类的规定。第1类试验的量值应符合GJB150.16中图1图3的规定。第9类试验的量值应符合GJB150.16第2.3.11.1条的规定。
试验程度及条件选择应符合GJB150.16第2.2条规定。3.13.7颠震
颠露要求应符合GJB403.4第3.2.8条的规定。3.13.8倾斜、摇摆
倾斜、摇摆要求应符合GJB403.4第3.2.11条的规定。3.13.9湿热
湿热要求应符合GJB150.9第2章的规定。3.13.10盐雾
暴露在盐雾中的问答机的整件、部件和材料表面处理应具有抗盐雾腐蚀能力。盐雾试验的环境条件要求应符合GJB150.11第2章的规定。3.13.11霉菌
问答机的零部件和材料应具有抗霉菌腐蚀的能力。霉菌试验的环境条件要求应符合GJE150.10第2章的规定。其长霉等级应符合GJB150.10表2中1级或2级。第3.2.4条的规定。
3.13.12结冰/冻雨
结冰/冻雨要求应符合GJB403.4第3.2.12条的规定。3.13.13风环境
SJ20501—1995
风环境要求应符合GJB403.4第3.2.13条的规定。4质量保证规定
4.1检验责任
除合同或订货单另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范规定的任一检验项目进行检查。4.1.1合格责任
所有问答机必须符合本规范第3章和第5章的全部要求，本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的问答机符合要求。质量一致性抽样不充许提交明知有缺陷的问答机。也不能要求订购方接收有缺陷的问答机。4.2检验分类
a.鉴定检验
b.质量一致性检验。
4.3检验条件
除另有规定外，问答机检验所处的环境条件应与问答机受检项目所规定的条件相一致。其他检验条件应符合SJ20113第4章的规定。4.4鉴定检验
问答机定型时应进行鉴定检验。4.4.1检验项目和顺序
除另有规定外，检验项目按表1的规定，检验序由产品规范规定。使用性能中的项目有必要在海上进行试验时，由试验实施单位部门另行制订试验方案。4.4.2样本
样本应在鉴定批中随机抽取，数量一般为1台。表1
尺寸和重量
表面状况和颜色
标志和代号
安全性
互换性
维修性
可靠性
电磁兼容性
作用范围
工作频率范围
鉴定检
质量一致性检验
A组B组
C组D组
要求章条号
检验方法章条号
验项目
分辨力
工作容量
密码和密钥
抗干扰能力
功率控制能力
快速反应能力
自动检测功能
连续工作时间
天线极化方式
天线工作频率范圈
天线方向图
天线增益
天线一馈线电压驻波比
馈线损耗
发射工作频率及容差
发射工作频率范围
发射功率及带内波动
发射脉冲序列幅度容差
发射频率稳定度
发射脉冲包络特性
调制方式及参数
接收工作额率范围
接收频带宽度
正切灵敏度
触发灵敏度
动态范围
镜像频率抑制
译码、录取和控制
鉴定检验
SJ20501—1995
续表1
质量一致性检验
要求章条号
3.12.1.10
3.12.1.11
3.12.2.1.1
3.12.2.1.2
3.12.2.1.3
3.12.2.1.4
3.12.2.1.5
3.12.2.1.6
3.12.2.2.2
3.12.2.2.1
3.12.2.2.4
3.12.2.2.5
3.12.2.2.3
3.12.2.2.6
3.12.2.2.7
3.12.2.3.1
3.12.2.3.2
3.12.2.3.3
3.12.2.3.4
3.14.2.3.5
3.12.2.3.6
检验方法章条号
4.7.11.10
4.7.11.11
4.7.11.12
4.7.11.13
4.7.11.14
4.7.11.15
4.7.11.16
4.7.11.17
4.7.11.18
4.7.11.19
4.7.11.20
4.7.11.21
4.7.11.23
4.7.11.24
4.7.11.24
4.7.11.25
4.7.11.26
4.7.11.27
4.7.11.28
4.6.13.29
4.7.11.30
4.7.11.31
4.7.11.32
4.7.11.33
4.7.11.34
天线控制
太阳辐射
淋雨、汉渍
倾斜、摇摆
结冰/冻雨
风环境
鉴定检验
SJ20501—1995
续表1
质量一致性检验
C组D组
要求章条号
注：“O\表示必须完成的项目；“公\表示选作项目；“一“表示不作项目。4.4.3检验形式
鉴定检验的形式按GJB403.8第5.1.1、5.1.4条的规定进行。4.4.4缺陷的处理
检验方法章条号
4.7.11.35
4.7.12.10
4.7.12.11
4.7.12.12
4.7.12.13
4.4.4.1各类缺陷的具体内容按照GJB403.8第1.6条和1.7条，在产品规范中规定。4.4.4.2检验中出现轻缺陷，经承制方修复后可继续进行该项检验。4.4.4.3检验中出现A类重缺陷、B类重缺陷，应由承制方对缺陷进行全面分析，找出原因，采取有效的技术措施予以改进。经验证缺陷确实消除并能保证达到技术要求后，并提供消除缺陷的技术报告，再对问答机重新进行有关项目的检验。4.4.4.4检验中出现致命缺陷时，应终止鉴定检验。4.4.5合格判据
当所有检验项目均能满足本规范的要求时，则判为鉴定检验合格。如果任何一个检验项目不符合规范的要求时，则应暂停检验。对不合格的项目进行分析找出缺陷原因并采取纠正措施后，可继续对不合格的项目继续进行检验。若继续检验所有项目都符合的规定的要求，则能判定检验合格；若继续检验仍有某个项目不符合规定的要求，则判为鉴定检验不合格。
4.4.6鉴定合格资格的保持
承制方为保持鉴定合格资格，可根据问答机的生产情况定期提供试验资料（包括提交频次)。
