中华人民共和国国家标准
国内卫星通信地球站发射、
接收和地面通信设备技术要求
第二部分
单路每载波设备
Transmitter,receiver and ground communicationequipment used in domestic satellite communicationearth stations-Technical requirements Part 2: Single channel per carrier equipment1主题内容与适用范围
GB 11444.2--89
本标准规定了在卫星通信地球站中，除天线分系统和终端设备分系统外的单路每载波通道设备发射、接收、地面通信设备以及导频设备的技术要求。本标准适用于卫星通信地球站的建立和技术改造，并作为制造设备的技术依据。2引用标准
GB11443.1国内卫星通信地球站总技术要求第-部分通用要求GB11443.3国内卫星通信地球站总技术要求第三部分单路每载波通道GB11445.2国内卫星通信地球站终端设备技术要求第二部分单路每载波设备3设备组成

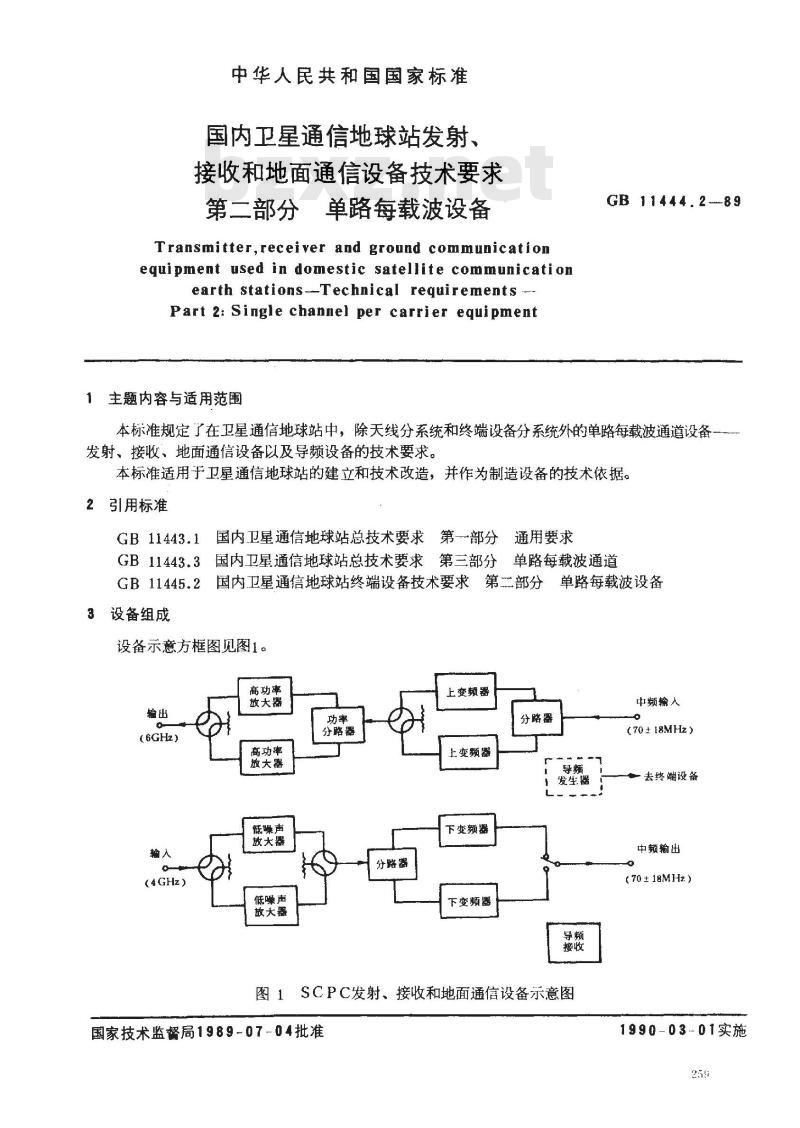

设备示意方框图见图1。
高功率
放大器
(6GHz)
高功率
放大器
低噪声
放大器
(4GHz)
低噪声免费标准下载网bzxz
放大器
分路器
分路器
上变频器
上变频器
下变频器
下变频器
分路器
，发生器
图1SCPC发射、接收和地面通信设备示意图国家技术监督局1989-07-04批准中频输人
(70± 18MHz)
去终端设备
中频输出
(70±18MHz）
1990-03-01实施
GB11444.2--89

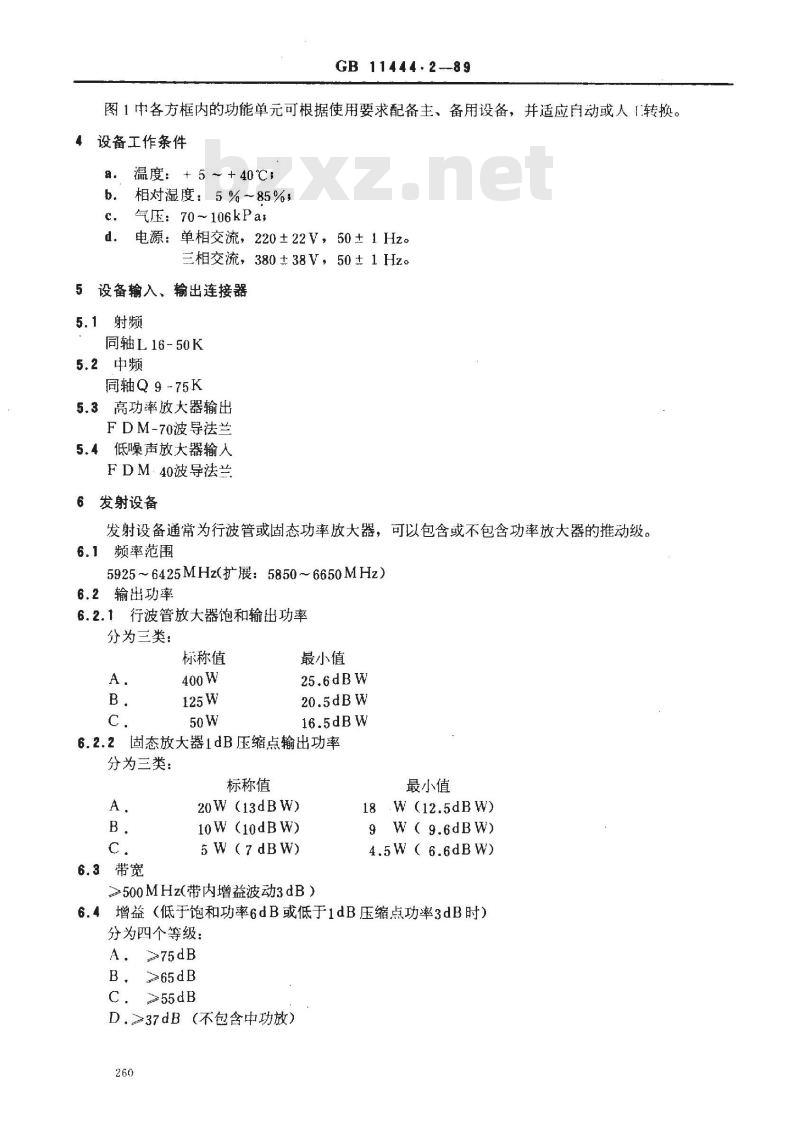

图1中各方框内的功能单元可根据使用要求配备主、备用设备，并适应自动或人「转换。设备工作条件
温度：+5+40℃；
相对湿度：5%~85%3
气压：70~106kPas
电源：单相交流，220±22V，50±1Hz。三相交流，380±38V，50±1Hz。5设备输入、输出连接器
5.1射频
同轴L16-50K
5.2中频
同轴Q9~75K
5.3高功率放大器输出
FDM-70波导法兰
5.4低噪声放大器输入
FDM.40波导法兰
发射设备
发射设备通常为行波管或固态功率放大器，可以包含或不包含功率放大器的推动级。6.1频率范围
5925~6425MHz(扩展：5850~6650MHz）6.2输出功率
6.2.1行波管放大器饱和输出功率分为三类：
标称值
最小值
6.2.2固态放大器1dB压缩点输出功率分为三类：
6.3带宽
标称值
20W (13dBW)
10W (10dBW)
5W (7dBW)
>500MHz（带内增益波动3dB）
最小值
18 W (12.5dBW)
9 W ( 9.6dBW)
4.5W ( 6.6dBW)
6.4增益（低于饱和功率6dB或低于1dB压缩点功率3dB时）分为四个等级：
A. ≥75dB
B。>65dB
C． >55dB
D.≥37dB（不包含中功放）

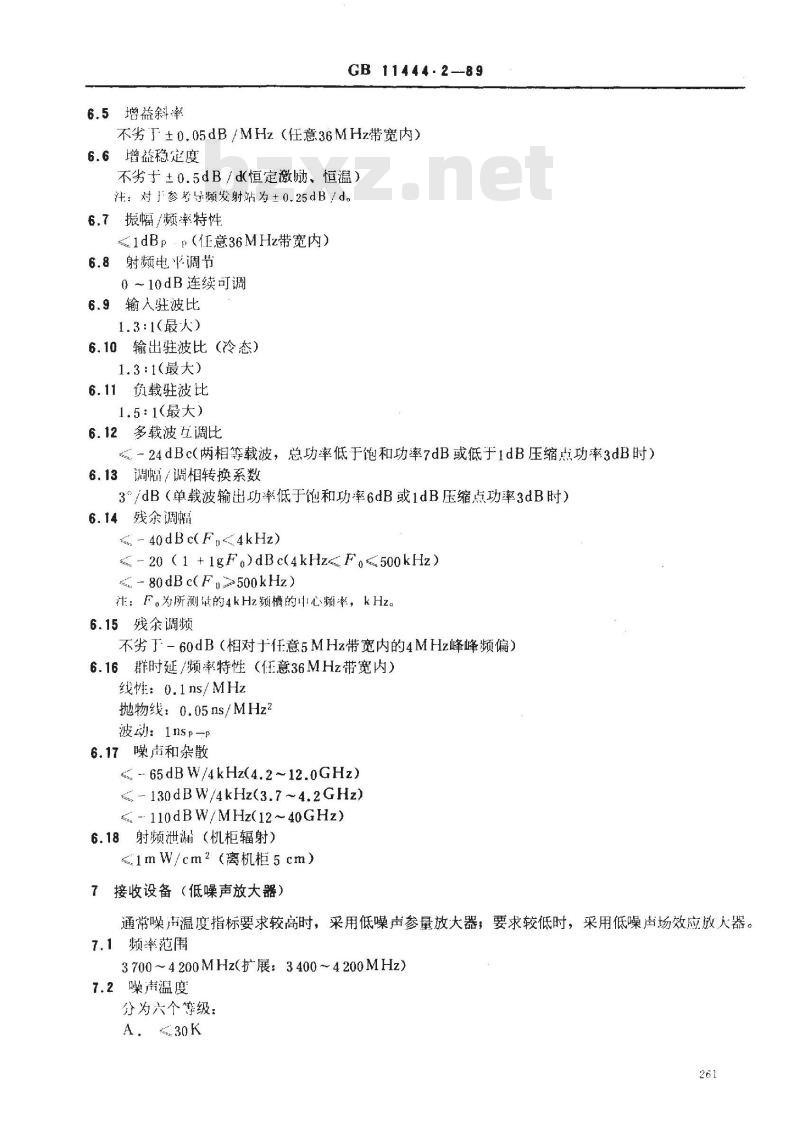

6.5增益斜率
GB 11444-2--89
不劣于±0.05dB/MHz（任意36MHz带宽内）6.6增益稳定度
不劣于±0.5dB/d恒定激励、恒温）注：对于参考导频发射站为±0.25dB/d。6.7振幅/频率特性
1dBp：（任意36MHz带宽内）
6.8射频电平调节
010dB连续可调
6.9输入驻波比
1.3:1（最大）
6.10输出驻波比（冷态）
1.3：1（最大）
6.11负载驻波比
1.5：1（最大）
6.12多载波五调比
－24dBc（两相等载波，总功率低于饱和功率7dB或低于1dB压缩点功率3dB时）6.13调幅/调相转换系数
3°/dB（单载波输出功率低于饱和功率6dB或1dB压缩点功率3dB时）6.14残余调帽
- 40dBc(Fn≤4kHz)
-20（1+1gF。)dBc(4kHz注：F,为所测最的4kHz频槽的中心频率，kHz。6.15残余调频
不劣丁-60dB（相对于任意5MHz带宽内的4MHz峰峰频偏）6.16群时延/频率特性（任意36MHz带宽内）线性：0.1ns/MHz
抛物线：0.05ns/MHz2
波动：1nsp-p
6.17噪声和杂散
≤ -- 65dBW/4kHz(4.2 ~12.0GHz) - 130dBW/4kHz(3.7 ~4.2GHz)
- 110dBW/MHz(12~ 40GHz)
6.18射频泄漏（机柜辐射）
1mW/cm2（离机柜5cm）
7接收设备（低噪声放大器）
通常噪声温度指标要求较高时，采用低噪声参量放大器，要求较低时，采用低噪声场效应放人器。7.1频率范围
3700~4 200MHz(扩展：3400~4200MHz)7.2噪声温度

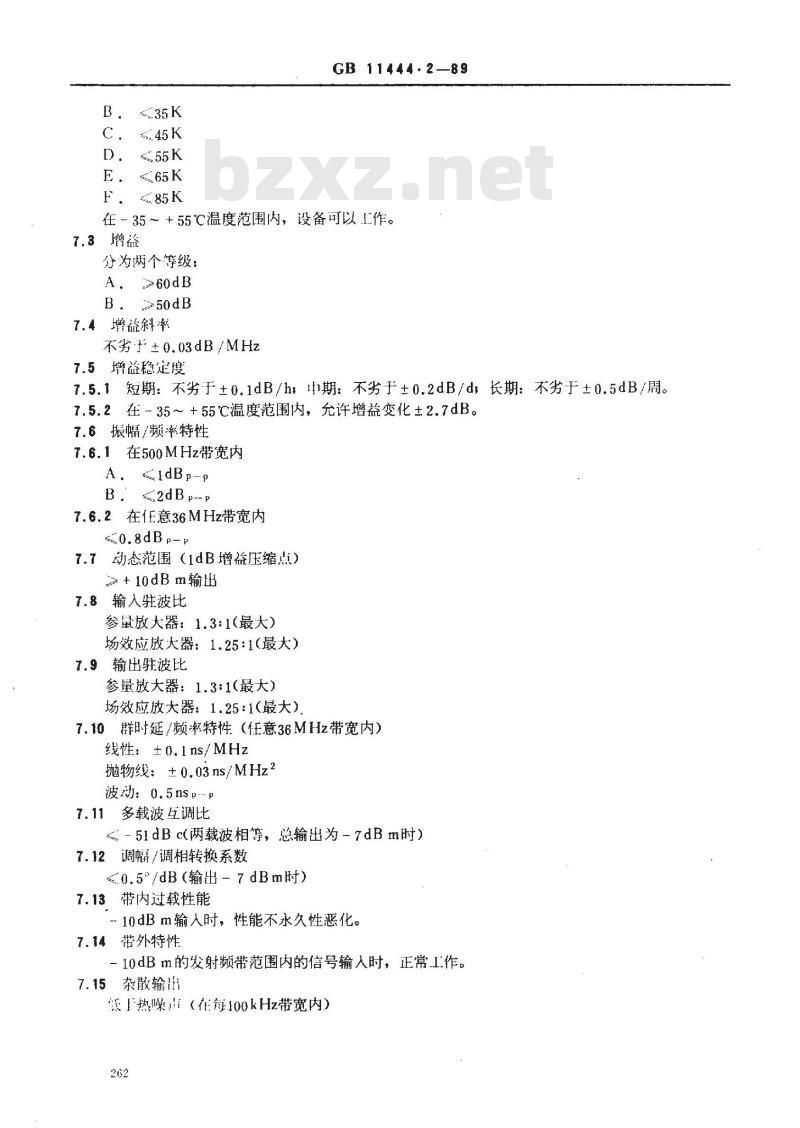

分为六个等级：
B．≤35K
C．45K
D、55K
E．≤65
GB 11444.2-89
在～35～+55℃温度范围内，设备可以工作。7.3增益
分为两个等级：
A.≥60dB
B：50dB
7.4增益斜率
不劣十±0.03dB/MHz
7.5增益稳定度
7.5.1短期：不劣于±0.1dB/h，中期：不劣于±0.2dB/d，长期：不劣于±0.5dB/周。7.5.2在-35～+55℃温度范围内，允许增益变化±2.7dB。7.6搬幅/频率特性
7.6.1在500MHz带宽内
A. <1dBp-p
B:.2dBp-p
7.6.2在任意36MHz带宽内
7.7动态范围（1dB增益压缩点）+10dBm输出
7.8输入驻波比
参量放大器：1.3:1（最大）
场效应放大器：1.25：1（最大）7.9输出驻波比
参量放大器：1.3:1（最大）
场效应放大器：1.25：1（最大）7.10群时延/频率特性（任意36MHz带宽内）线性：±0.1ns/MHz
抛物线：±0.03ns/MHz2
波动：0.5nsp-
7.11多载波互调比
-51dBc(两载波相等，总输出为-7dBm时）7.12调幅/调相转换系数
≤.0.5/dB(输出-7dBm时)
7.13带内过载性能
-10dBm输人时，性能不永久性恶化。7.14带外特性
-10dBm的发射频带范围内的信号输人时，正常I.作。7.15杂散输山
低下热噪南（在每100kHz带宽内）262

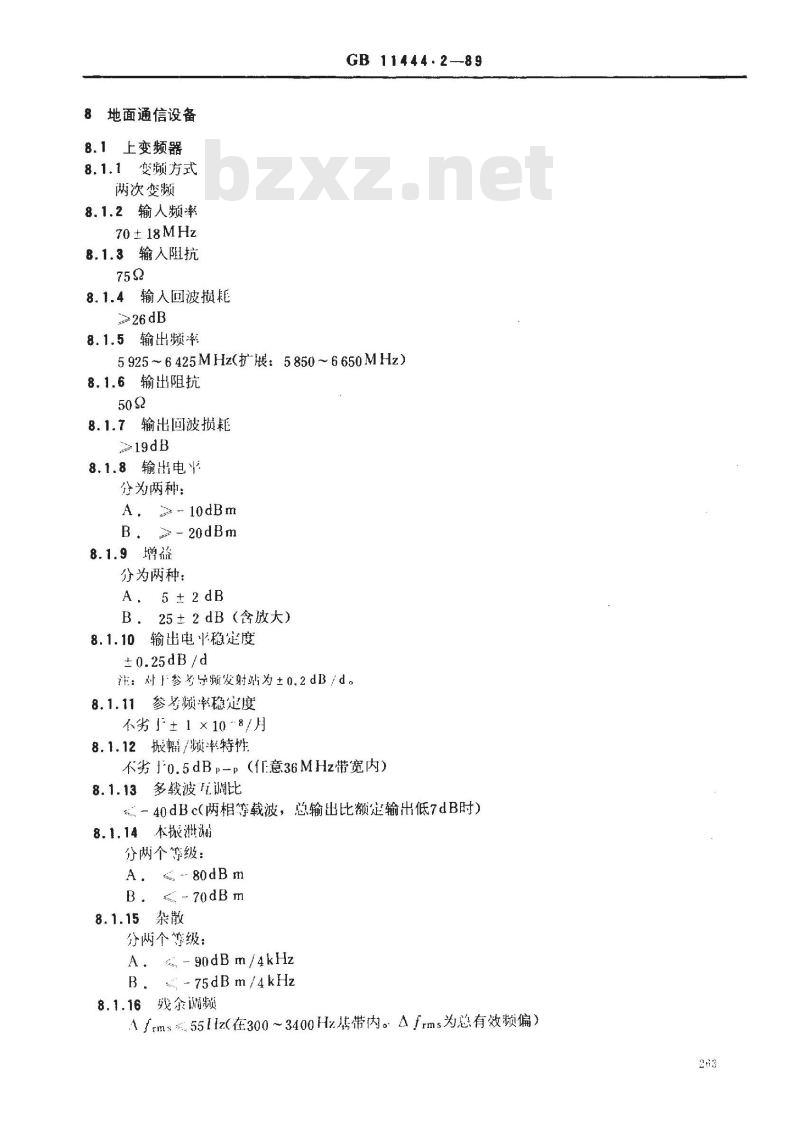

8地面通信设备
8.1上变频器
8.1.1变频方式
两次变频
8.1.2输人频率
70±18MHz
8.1.3输人阻抗
8.1.4输入回波损耗
8.1.5输出频率
GB 11444.2-89
5925～6425MHz（扩展：5850~6650MHz)8.1.6输出阻抗
8.1.7输出回波损耗
8.1.8输出电
分为两种：
A. 2-10dBm
B. -20dBm
8.1.9增益
分为两种：
A．5±2dB
B．25±2dB（含放大）
8.1.10输出电坐稳定度
±0.25dB/d
注：对参号导频发射站为±0.2dB/d。8.1.11参考频率稳定度
不劣」±1×108/月
8.1.12搬幅/频率特性
不劣0.5dB-（仁意36MHz带宽内）8.1.13多载波调比
-40dBc(两相等载波，总输出比额定输出低7dB时）8.1.14本振泄漏
分两个等级：
A. -- 80dBm
B. ≤-70dBm
8.1.15杂散
分两个等级：
A. ~ 90dB m/4kHz
B. -75dBm/4kHz
8.1.16残余调频
1frms551z（在300～3400Hz基带内。Afrms为总有效频偏）263
8.1.17频率控制
由频率合成器调整，步级1MHz。8.2下变频器
8.2.1变频方式
两次变频
8.2.2输人频率
GB 11444.2-89
3700～4200MHz(扩展：3400～4200MHz)8.2.3输入阻抗
8.2.4输人回波损耗
≥19dB
8.2.5输人电平范围
- 70～ - 40dBm
8.2.6输出频率
70±18MHz
8.2.7输出阻抗
8.2.8输山问波损耗
8.2.9增益
分为两种：
A.40±2dB
B.30±2dB
8.2.10参考频率稳定度
不劣于± 5 ×10-7／月
8.2.11噪声系数
8.2.12振幅/频率特性
1dBp-p（仟意36MHz带宽内）
8.2.13多载波互调比
40dBc（两相等载波，总输出为-17dBm时）8.2.14本振泄漏
8.2.15杂散
- 75dBm /4 kHz
8.2.16镜频抑制比
≥60dB
8.2.17残余调频
Afrms≤50Hz（在300~3400Hz基带内）8.2.18频率控制
由频率合成器调整，步级1MHz。264
9导频
9.1导频发送
GB 11444.2--89
中央站及其备用站应具有发送导频功能。9.1.1导频频率
9.1.2频率容差（包括精确度和长期稳定度）±2 Hz
9.1.3输出电平
-10dBm（最大），25dB可调。
9.1.4电平稳定度
中期：±0.2dB/月
长期：±0.5dB／年
9.2导频接收
9.2.1接收频率
9.2.2频率捕获范围
±40kHz
9.2.3自动频率控制（AFC）保持门限（载波噪声谱密度比）46dBHz
9.2.4捕获时间
9.2.5AFC保持时间
4s（导频丢失后漂移不大于1kHz）9.2.6自动增益控制（AGC）动态范围输人电变化±7dB，输出电平变化不超过±1dB。9.2.7AFC控制电压
标称：－5～+5（标称负载5k2）9.2.8AGC控制电压
标称：5～+5V（标称负载1kQ）
注：9.2.7和9.2.8为非必备功能指标。9.3中频接口特性
输入频率范围：70±18MHz
输人电平：-46～-16dBm
输入阻抗：759
9.3.4输入回波损耗：≥26dB
9.3.5输出频率范围：70±18MHz9.3.6
输出阻抗：752
输出向波损耗：≥26dB
附加说明：
311444.2--89
本标准由中华人民共和国邮电部提出。本标准由邮电部邮电1业标准化研究所口。本标准由航天部第七（O四研究所负贵起草。本标准主要起草人道福。
