【国家标准(GB)】 内燃机燃油系统输送常规液体燃油用纯胶管和橡胶软管

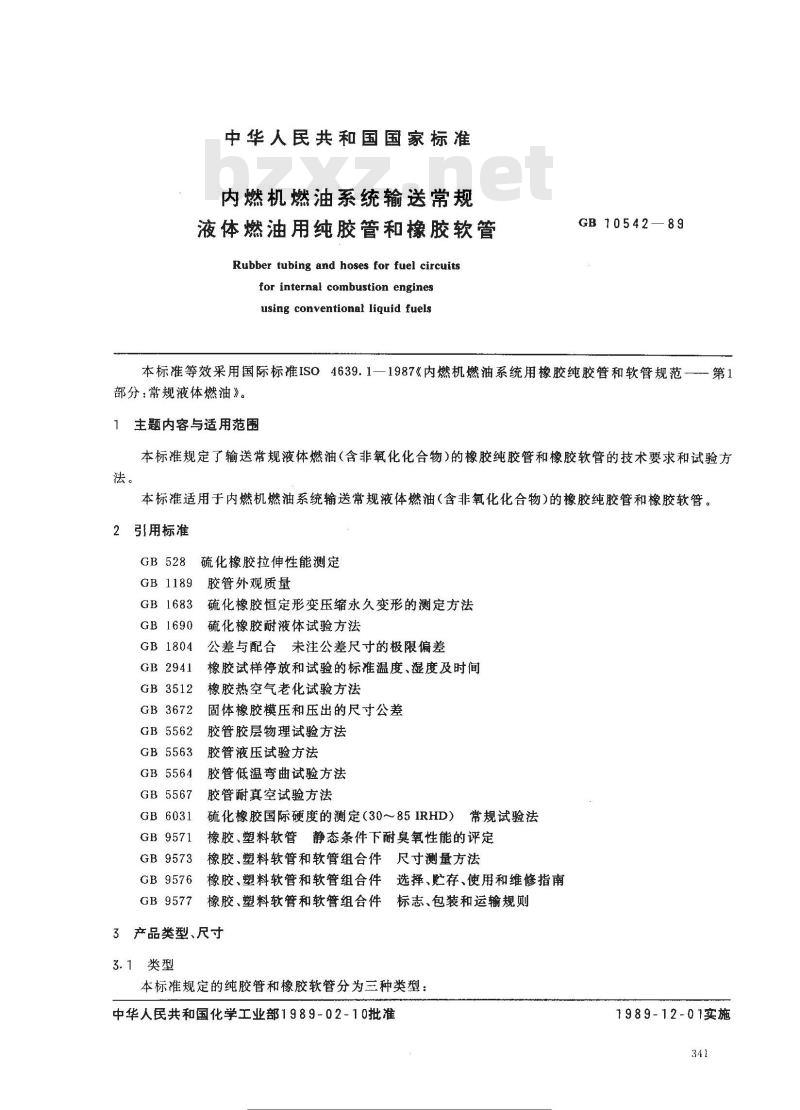

中华人民共和国国家标准
内燃机燃油系统输送常规
液体燃油用纯胶管和橡胶软管
Rubber tubing and hoses for fuel circuitsfor internal combustion enginesusing conventional liquid fuelsGB10542—89
本标准等效采用国际标准ISO4639.1—1987《内燃机燃油系统用橡胶纯胶管和软管规范----第1部分：常规液体燃油》。
1主题内容与适用范围
本标准规定了输送常规液体燃油（含非氧化化合物）的橡胶纯胶管和橡胶软管的技术要求和试验方法。
本标准适用于内燃机燃油系统输送常规液体燃油（含非氧化化合物）的橡胶纯胶管和橡胶软管。2引用标准
GB528硫化橡胶拉伸性能测定
GB 1189
GB 1683
GB 1690
GB1804
GB2941
GB 3512
GB3672
GB5562
GB5563
GB 5564
GB5567
GB 6031
GB 9571
GB 9573
GB 9576
GB 9577
胶管外观质量
硫化橡胶恒定形变压缩永久变形的测定方法硫化橡胶耐液体试验方法
公差与配合未注公差尺寸的极限偏差橡胶试样停放和试验的标准温度、湿度及时间橡胶热空气老化试验方法
固体橡胶模压和压出的尺寸公差胶管胶层物理试验方法
胶管液压试验方法
胶管低温弯曲试验方法
胶管耐真空试验方法
硫化橡胶国际硬度的测定（30～85IRHD）常规试验法橡胶、塑料软管静态条件下耐臭氧性能的评定橡胶、塑料软管和软管组合件尺寸测量方法橡胶、塑料软管和软管组合件选择、贮存、使用和维修指南橡胶、塑料软管和软管组合件标志、包装和运输规则3产品类型、尺寸
3.1类型
本标准规定的纯胶管和橡胶软管分为三种类型：中华人民共和国化学工业部1989-02-10批准标准搜零网
各义标准行业资科免费下载
1989-12-01实施
GB10542—89

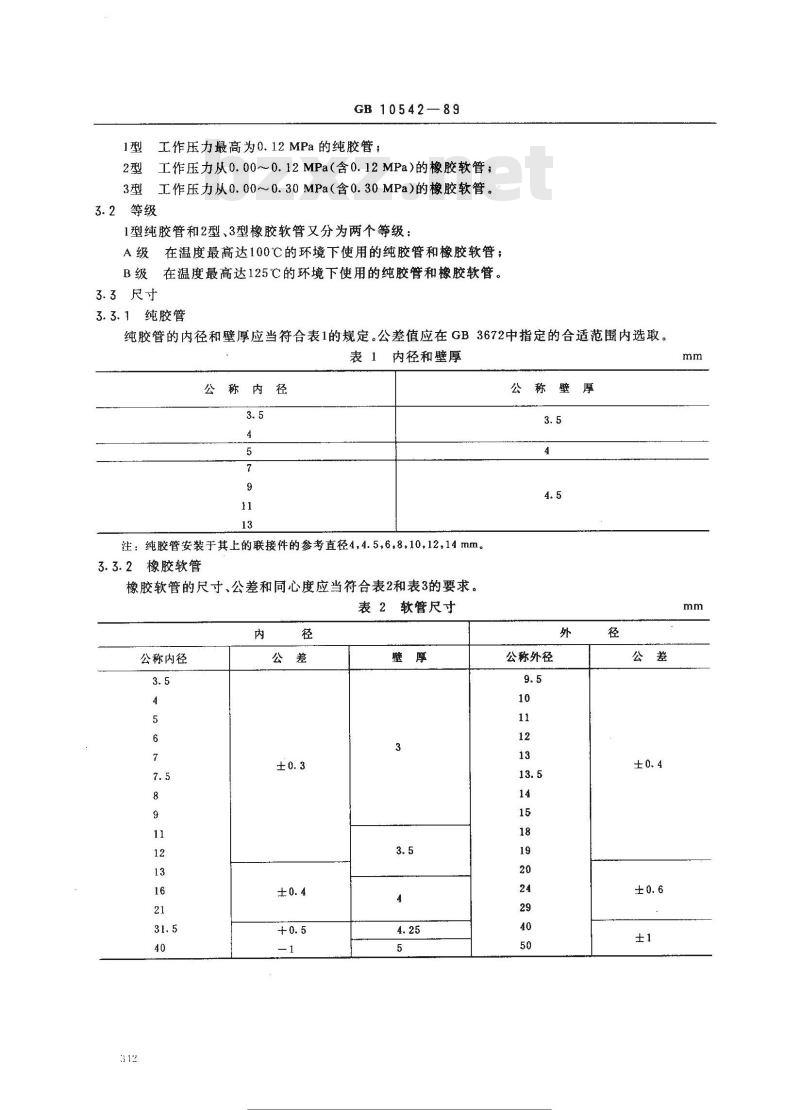

1型工作压力最高为0.12MPa的纯胶管；2型工作压力从0.00～0.12MPa（含0.12MPa)的橡胶软管；3型工作压力从0.00～0.30MPa（含0.30MPa)的橡胶软管。3.2等级
1型纯胶管和2型、3型橡胶软管又分为两个等级：A级在温度最高达100℃的环境下使用的纯胶管和橡胶软管；B级在温度最高达125℃的环境下使用的纯胶管和橡胶软管。3.3尺寸
3.3.1纯胶管
纯胶管的内径和壁厚应当符合表1的规定。公差值应在GB3672中指定的合适范围内选取。表1内径和壁厚
公称内径
注：纯胶管安装于其上的联接件的参考直径4，4.5,6,8,10,12,14mm。3.3.2橡胶软管
橡胶软管的尺寸、公差和同心度应当符合表2和表3的要求。表2软管尺寸
公称内径
标准搜变网。
各义标准行业资科免费下载
公称壁厚
公称外径
4技术要求
4.1胶料
3.5以下（含3.5)
3.5以上
胶料性能要求见表4。
性能项目
拉伸强度最小值
扯断伸长率最小值
热空气老化
A级100℃×70+2h
B级125℃×70+2h
硬度变化1）
拉伸强度变化率最小值
扯断伸长率变化率最小值
压缩变形最大值
1型 100℃×24h
100℃×70+2h
2型和3型A级
B级125℃×70+gh
耐 C 液体积变化率
最大值
最小值
耐3号标准油体积变化率
最大值
最小值
GB 10542—89

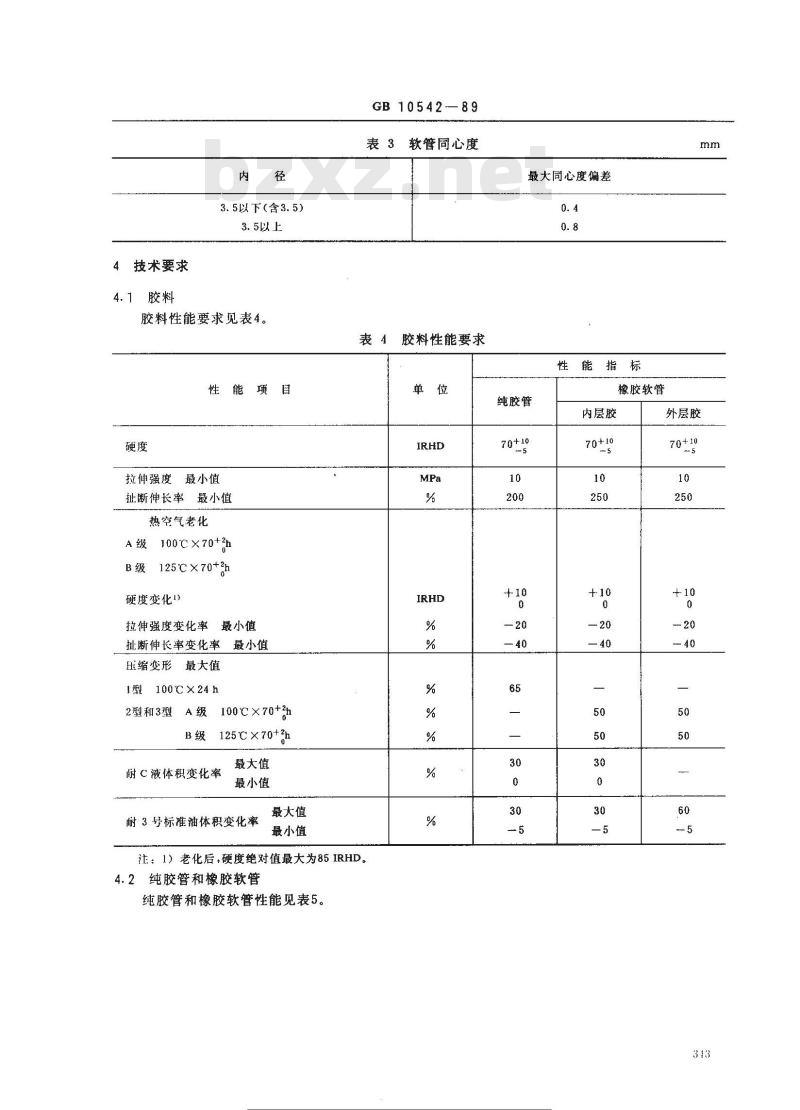

表3软管同心度
表 4胶料性能要求
注：1）老化后，硬度绝对值最大为85IRHD。4.2纯胶管和橡胶软管
纯胶管和橡胶软管性能见表5。
标准搜变网
各义标准行业资科免费下载
最大同心度偏差
性能指标
纯胶管
橡胶软管
内层胶
外层胶wwW.bzxz.Net
性能项目
泄漏试验
拉伸试验
最小爆破压力
粘附强度最小值
萃取后耐臭氧试验
低温曲挠试验
净度试验
不溶性杂质最大值
燃油可溶物最大值
蜡状物萃取最大值
纯胶管和A级橡胶软管
B级橡胶软管
最大值
拉伸永久变形
A级100±1℃
B级125±1℃
液体C渗透量最大值
撕裂强度最小值
耐真空性能
试验方法
GB10542—89

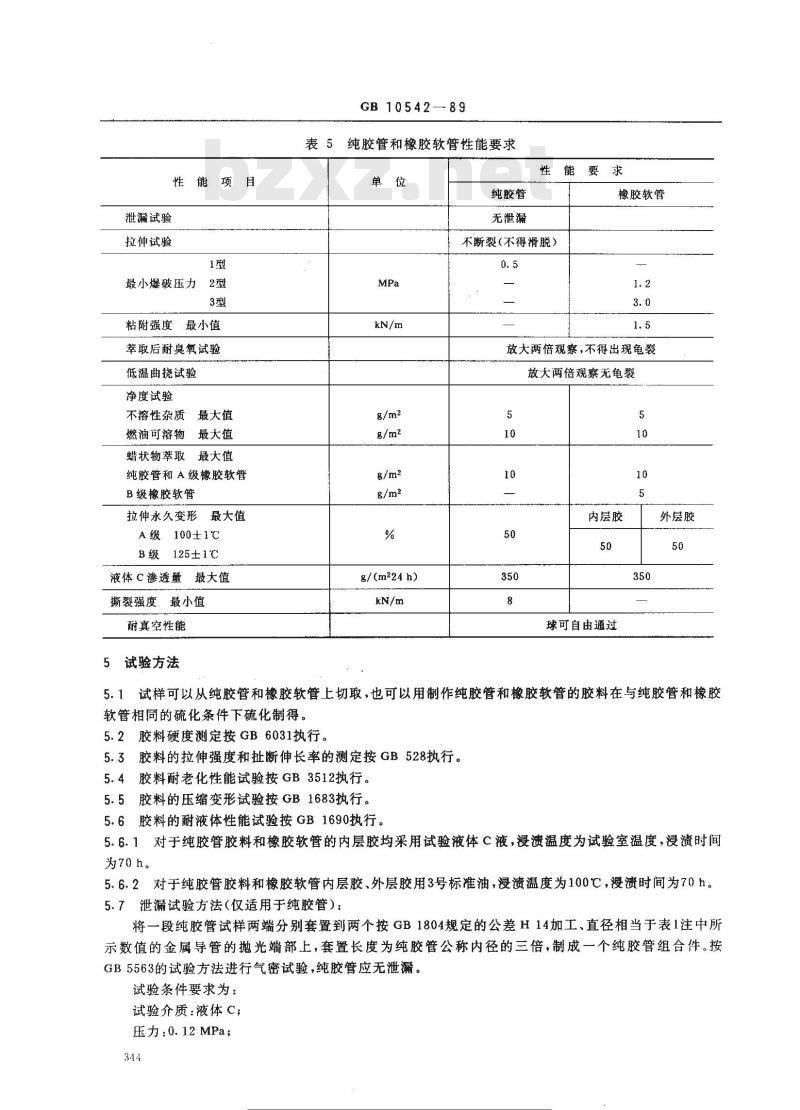

纯胶管和橡胶软管性能要求
纯胶管
无泄漏
性能要求
橡胶软管
不断裂(不得滑脱)
放大两倍观察，不得出现龟裂
放大两倍观察无龟裂
g/(m224h)
内层胶
球可自由通过
外层胶
5.1试样可以从纯胶管和橡胶软管上切取，也可以用制作纯胶管和橡胶软管的胶料在与纯胶管和橡胶软管相同的硫化条件下硫化制得。5.2胶料硬度测定按GB6031执行。5.3胶料的拉伸强度和扯断伸长率的测定按GB528执行。5.4胶料耐老化性能试验按GB3512执行。5.5胶料的压缩变形试验按GB1683执行。5.6胶料的耐液体性能试验按GB1690执行。5. 6.1对于纯胶管胶料和橡胶软管的内层胶均采用试验液体 C液，浸溃温度为试验室温度，浸溃时间为70h。
5.6.2对于纯胶管胶料和橡胶软管内层胶、外层胶用3号标准油，浸溃温度为100℃，漫溃时间为70h。5.7泄漏试验方法（仅适用于纯胶管）：将一段纯胶管试样两端分别套置到两个按GB1804规定的公差H14加工、直径相当于表1注中所示数值的金属导管的抛光端部上，套置长度为纯胶管公称内径的三倍，制成一个纯胶管组合件。按GB5563的试验方法进行气密试验，纯胶管应无泄漏。试验条件要求为：
试验介质：液体C；
压力:0.12MPa；
标准搜网
m各义标准行业科免费下载
持续时间：2min。

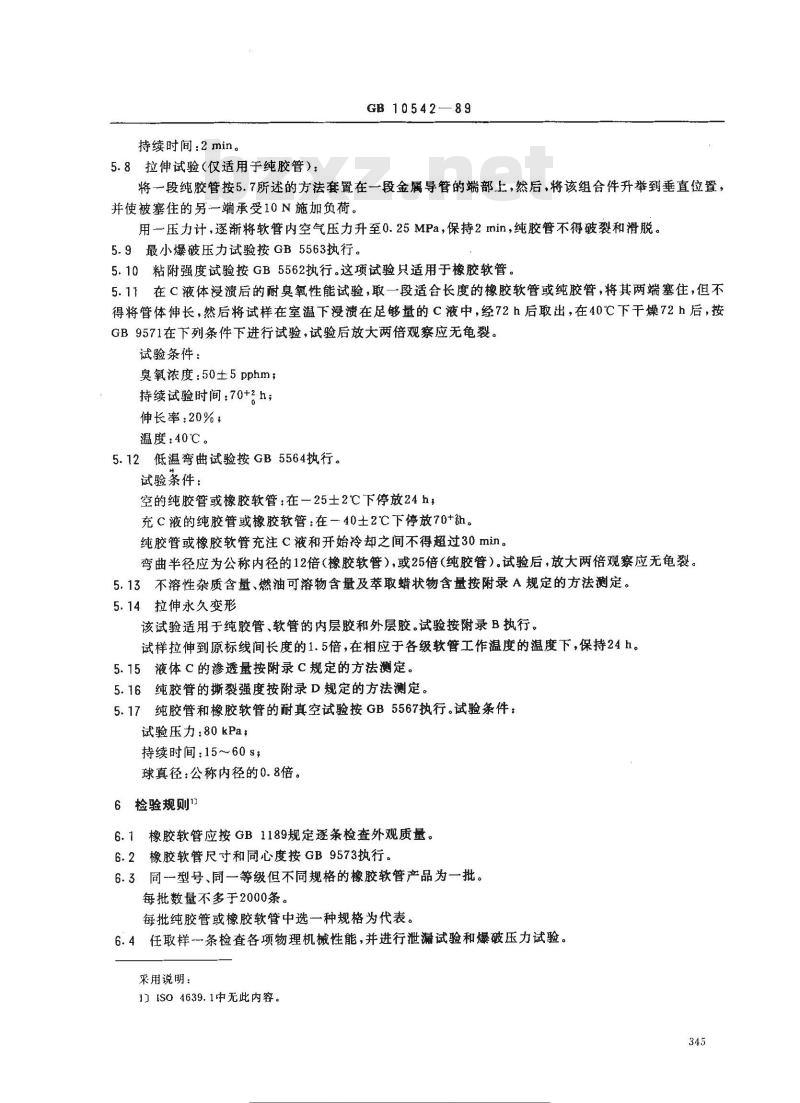

5.8拉伸试验（仅适用于纯胶管）：GB 10542—89
将一段纯胶管按5.7所述的方法套置在一段金属导管的端部上，然后，将该组合件升举到垂直位置，并使被塞住的另一端承受10N施加负荷。用一压力计，逐渐将软管内空气压力升至0.25MPa，保持2min，纯胶管不得破裂和滑脱。5.9最小爆破压力试验按GB5563执行。5.10粘附强度试验按GB5562执行。这项试验只适用于橡胶软管。5.11在C液体浸溃后的耐臭氧性能试验，取一段适合长度的橡胶软管或纯胶管，将其两端塞住，但不得将管体伸长，然后将试样在室温下浸溃在足够量的C液中，经72h后取出，在40℃下干燥72h后，按GB9571在下列条件下进行试验，试验后放大两倍观察应无龟裂。试验条件：
臭氧浓度：50士5pphm；
持续试验时间：70+2h；
伸长率：20%，
温度：40℃。
5.12低温弯曲试验按GB5564执行。试验条件：
空的纯胶管或橡胶软管：在一25士2℃下停放24h，充C液的纯胶管或橡胶软管：在一40±2℃下停放70+h。纯胶管或橡胶软管充注C液和开始冷却之间不得超过30min。弯曲半径应为公称内径的12倍（橡胶软管），或25倍（纯胶管）。试验后，放大两倍观察应无龟裂。5.13不溶性杂质含量、燃油可溶物含量及萃取蜡状物含量按附录A规定的方法测定。5.14拉伸永久变形
该试验适用于纯胶管、软管的内层胶和外层胶。试验按附录B执行。试样拉伸到原标线间长度的1.5倍，在相应于各级软管工作温度的温度下，保持24h。5. 15液体 C 的渗透量按附录 C 规定的方法测定。5.16纯胶管的撕裂强度按附录D规定的方法测定。5.17纯胶管和橡胶软管的耐真空试验按GB5567执行。试验条件：试验压力：80kPaz
持续时间：15~60s，
球真径：公称内径的0.8倍。
6检验规则13
6.1橡胶软管应按GB1189规定逐条检查外观质量。6.2橡胶软管尺寸和同心度按GB9573执行。6.3同一型号、同一等级但不同规格的橡胶软管产品为一批。每批数量不多于2000条。
每批纯胶管或橡胶软管中选一种规格为代表。6.4任取样条检查各项物理机械性能，并进行泄漏试验和爆破压力试验。采用说明：
1）ISO4639.1中无此内容。
标注搜授网Aw.boso
各类标注行业资料免费下载
GB10542-89
6.5如试验项目有一项指标不合格时，应在同批产品中另取双倍试样，对不合格项目进行复试，复试后如仍有一项指标不合格时，则该批产品为不合格品。6.6橡胶软管和纯胶管应由制造方的技术检验部门成批验收，每批产品出厂必须附有质量合格证书。7标志、包装、使用和其他
7.1纯胶管和橡胶软管的标志、包装和运输按GB9577执行。7.2纯胶管和橡胶软管的选择、贮存、使用和维修按GB9576执行。346
标准搜
义标准行业资科免费下部
A1范围
GB10542—89
附录A
净度和萃取试验
（补充件）
本附录对用于液体燃油系统的纯胶管和橡胶软管所产生的不溶性杂质、C液可溶物和萃取蜡状物的数量规定了测定方法。
A2测定方法
取段纯胶管或橡胶软管试样，注入C液，在常温下停放24h，然后将试样倒空并用C液洗净内壁。收集注入和冲洗的C液，将不溶性杂质过滤出来并干燥称重，得出不溶性杂质重量；再将滤得的溶液蒸发、干燥称重，得出C液可溶物重量，再以甲醇从上述滤液燕发干燥所得物中萃取蜡状物，将所得甲醇萃取液蒸发、干燥、称重得蜡状萃取物重量。A3试验仪器和试剂
A3.1玻璃漏斗（已称重的）；
A3.2两个蒸发皿（已称重的）；A3.3烧杯；
A3.4带罩的燃油蒸发器；
A3.585士5℃可调通风干燥烘箱；A3.6精确到0.1mg的天平；
A3.7三级（G3)孔隙度的烧结玻璃漏斗；A3.8规定于GB1690中的C液；
A3.9纯度至少为99%的甲醇；
A3.10金属塞。
A4操作程序
A4.1取一段300～500mm长的纯胶管或橡胶软管试样并测定内径。将试样垂直悬挂，在试样的下端塞上金属塞，往试样里注入液体，然后在试样的顶端塞上金属塞。
计算试样内表面面积，减去金属塞占去部分的面积，求得试样接触C液的内壁总面积。A4.2将组件在标准试验室温度下停放24h，然后，拔出试样-端的金属塞，将管内C液倒入一个烧杯中再拔出另一端的金属塞，将试样垂直悬挂，每次取20mL的C液注入试样淋洗内壁，共淋洗5次，将所有的淋洗液都收集到前面所述的同一烧杯中，用烧结玻璃漏斗过滤烧杯中全部液体，另用少量新鲜℃液淋洗漏斗中残留物，淋洗液也倒入前述烧杯中。将有残留物的烧结玻璃漏斗放入85士5℃的干燥箱中干燥直至恒重，减去漏斗重量，即为不溶性杂质总重量。
A4.3将前述烧杯中全部液体倒入蒸发血中，置于带罩的蒸发器中，蒸发掉绝大部分的C液，再将蒸发血和其中的剩余物置于85士5℃干燥箱中干燥，直至恒重，减去蒸发血重量，即为由液萃取出的可溶性物质的总重量。
A4.4将蒸发Ⅲ和其中的剩余物放在防护罩下，在标准试验室温度下放置至少16 h后，在标准试验室347
注授摄网w.b
各类标注行业资料免费下载
温度下，将剩余物溶入30 mL的甲醇中。GB 10542—89
用烧结玻璃漏斗将甲醇溶液过滤到另一个（第二个)蒸发皿里，用10mL新鲜甲醇漂洗前一个蒸发Ⅲ、也用烧结玻璃漏斗过滤到第二个蒸发皿中。将第二个蒸发血中的甲醇溶液置于带罩的蒸发器下，蒸发掉绝大部分的甲醇，再将剩余物置于85士5℃下干燥，直至恒重，减去蒸发血重量，即为蜡状萃取物的总重量。A5结果表示
分别将不溶性杂质总量、C液可溶物总量、蜡状萃取物总量除以试样接触C液的内壁面积，所得数值即为试样每平方米内壁的不溶性杂质含量、C液可溶物含量和蜡状萃取物含量。A6试验报告
试验报告应当包括下列内容：
本试验方法的国家标推号；
进行这项试验的纯胶管或橡胶软管的国家标准号，b.
获得的试验结果。
附录B
拉伸永久变形测定方法
（补充件）
本附录参照采用国际标准ISO2285—1981《硫化橡胶——常温和高下拉伸永久变形的测定》。B1范围
本附录规定了硫化橡胶在常温和高温下的拉伸永久变形的测定方法。B2试验设备
B2.1拉伸装置
由金属导杆和一组上下夹具组成。一端夹具固定，另一端夹具可以移动。B2.2高温箱
B3试样
采用GB528规定的1型试样。
B4试验步骤
B4.1试验前在1型试样上打印出间距为25士0.05mm的标线，将试样夹到拉伸装置上。B4.2用2～10mm/s的拉伸速度将试样拉伸到试样标线间距为原标线间长度的1.5倍，在标准实验室温度下放置20～30min后，放入规定温度的高温箱中，经24h后取出，冷却30～50min后，以2～10mm/s的速度除去应变，取下试样，自由放置在木质平板上，经30min后，测量标线间长度，精度为0.5mm。
B5结果表示
用式(B1)计算：
各类标注行业资料免费下载
GB 10542—89
拉伸永久变形%
式中：Lo——拉伸前原标线间长度，mm，L —拉伸后标线间长度,mm;
L2-恢复后标线间长度,mm。
应计算三个试样试验结果的平均值为测定结果。Le- Lo × 100
Li — Lo
附录℃
液体C的渗透试验
（补充件）
（B1)
本附录参照采用国际标准ISO83081978《橡胶、塑料软管和纯胶管-液体渗透软管和纯胶管管壁性能的测定》。
c1范围
本附录规定了纯胶管和橡胶软管管壁耐液体C渗透性能的测定方法。C2试验装置（如图 C1所示）
压力调节器
压锅气
C3试验原理
主阔门
一安全阔
玉力表
量体-1
试样 —
泄放阀
安全屏蔽
往液厨
液体渗透试验用仪器
在恒定的试验压力下（本试验规定50土5kPa）保持24h后，撤去压力，测量加压前后软管顶端量筒中液体的体积变化，从而计算得出每平方米软管管壁每24 h被渗透的C液重量。349
标准搜零网邮
各义标准行业资科免费下载
C4试验方法
GB10542 89
C4.1测量纯胶管或橡胶软管试样的内径D、以及两端管接头之间的净长L。C4.2将试样装到试验装置上（见图C1)，向试样和量简里充注试验液体，直至量筒顶部的满刻度后关闭注液阀。
C4.3向量简和试样加压至50士5kPa，关闭主阀，保持5min后，开泄压阀卸压，记录量简中液面高度，为初始读数Vo。此步骤目的，为排除溶解在液体中的气体。C4.4再向量简和试样加压至50士5kPa，待24h后关闭主阀，泄放压力，5min后记录量筒中液面高度V2h。
C5结果表示
(Vo - V24n) d
元·D·L
式中：P——液体C渗透量，g/（m*24h）；D-内径,m;
L净长,m;
d -—C液密度.Mg /m°;
V2h加压24h，卸压后量筒中液体体积，m；Vo
D1范围
初始量简中液体体积，m。
附录D
纯胶管耐撕裂性能试验
（补充件）
本附录规定了内径对外径的比值小于或等于0.5的纯胶管耐撕裂试验的方法。D2测试原理
使用测力机测量试样扩延起始撕裂所需要的力。D3试验设备
细心磨快的小刀或刮脸刀片。
一个符合下列条件的无惯性测力机。a.
可记录移动的夹具负荷-行程曲线的装置。.(C1)
所选择的刻度负荷量程应能使所产生的撕裂负荷值在满量程的15%～85%刻度范围内。夹具移动速度恒定为100士10mm/min。c.
可将试样夹紧在适当的位置的夹具头（试样不得损伤和滑脱）。D3. 3
测厚仪。
具有标准试验室温度和湿度的停放封闭罩。D3.4
D4试样
D4.1形状和尺寸
标准搜零网邮
还行免责
GB 10542—89
试样的形状和尺寸应符合图D1的规定。50
试样的形状和尺寸
从纯胶管上截取一段长度为80士1mm的试样，一端截面必须与轴向垂直，用小刀从该垂直断面的任：·直径位置的--侧沿纯胶管轴向切割30土1mm，再从该直径位置的另一侧沿轴向将纯胶管完全切开，即得试样。
D4.2试样数量
最少应测三个试样。
D4.3试样的停放
试样应按GB2941的规定停放。
操作程序
先测量试样的厚度，然后将试样夹在仪器夹具上（见图D2)，定好负荷刻度，开始拉伸试样，直至试样沿全长撕裂为止。
图D2i
试样在夹具中的位置
结果计算和表示
撕裂强力的平均值，以kN表示，取值方法如下：a.
将测绘得的曲线（如图D3)AB部分头尾负荷各除去10%，得CD部分。331
标准搜零网
各义标准行业资科免费
GB10542-89
图D3纯胶管试样撕裂试验时所得记录图形位移
b．在CD曲线中间划一条与横坐标平行的直线，中和曲线上的波峰和波谷。这条线和纵坐标轴线的交叉点即为撕裂力的平均值 F。将撕裂强力除以纯胶管壁厚(m），所得商值即为撕裂强度Ra(kN/m）。c
撕裂力的平均值，kN；
式中:F-
试样厚度,m。
附加说明：
本标准由全国橡胶与橡胶制品标准化技术委员会橡胶软管分技术委员会归口。本标准由化学工业部沈阳橡胶工业制品研究所、上海橡胶厂、青岛第六橡胶厂负责起草。本标准主要起草人王宝珠、严松枫、王维相、汪安甫、曹其中。332
