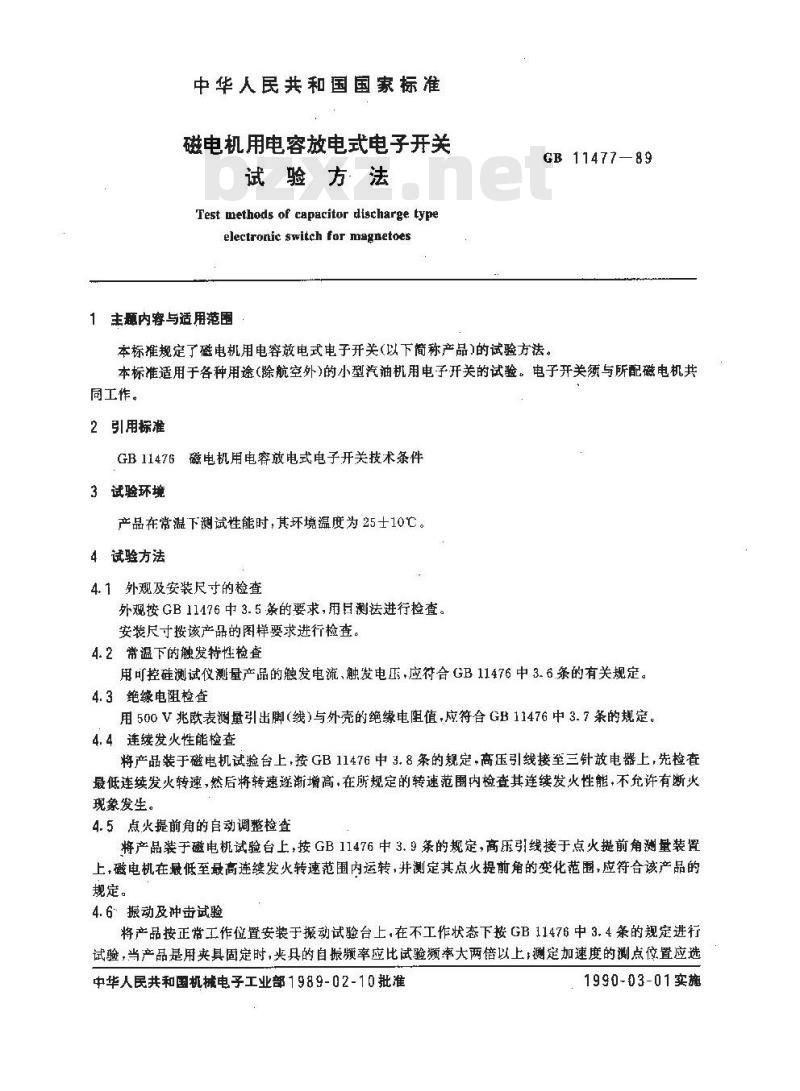

中华人民共和国国家标准
磁电机用电容放电式电子开关
试验方法
Test methods of capacitor discharge typeelectronic switch for magnetoes主题内容与适用范围
GB 11477—89
本标准规定了磁电机用电容放电式电子开关(以下简称产品）的试验方法，本标准适用于各种用途（除航空外的小型汽油机用电子开关的试验。电子开关须与所配磁电机共同工作。
2引用标准
GB11476磁电机用电容放电式电子开关技术条件3试验环境
产品在常温下测试性能时，其环境温度为25士10℃。4试验方法
4.1外观及安装尺寸的检查
外观按GB11476中3.5条的要求，用是测法进行检查。安装尺寸按该产品的图样要求进行检查。4. 2常温下的触发特性检查
用可控硅测试仪测量产品的触发电流、触发电压，应符合GB11476中3.6.条的有关规定。4.3绝缘电阻检查
用500V兆欧表测量引出脚（线）与外壳的绝缘电阻值，应符合GB11476中3.7条的规定。4.4连续发火性能检查
将产品装于磁电机试验台上，按GB11476中3.8条的规定，高压引线接至三针放电器上，先检查最低连续发火转速，然后将转速遂渐增高，在所规定的转速范围内检查其连续发火性能，不允许有断火现象发生。
4.5点火提前角的自动调整检查
将产品装于磁电机试验台上，按GB11476中3.9条的规定，高压引线接于点火提前角测量装罩上，磁电机在最低至最高连续发火转速范围内运转，并测定其点火提前角的变化范围，应符合该产品的规定。
4.6振动及冲击试验
将产品按正常工作位置安装于振动试验台上，在不工作状态下按GB11476中3.4条的规定进行试验，当产品是用夹具固定时，夹具的自振频率应比试验频率大两倍以上，测定加速度的测点位置应选中华人民共和国机械电子工业部1989-02-10批准1990-03-01实施

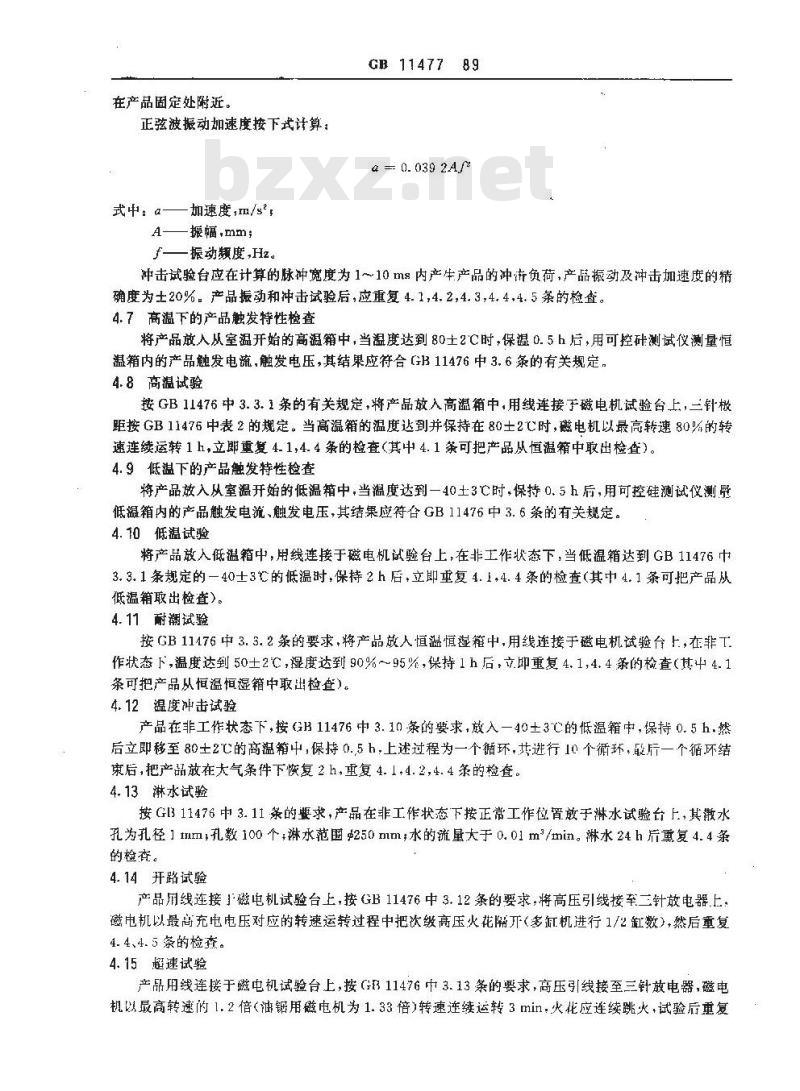

在产品固定处附近。
正弦波振动加速度按下式计算：式中：a——加速度,/s\
A-振幅,mm;
f—振动频度,Hz。
GB 11477 89
a = 0. 039 2A/
冲击试验台应在计算的脉冲宽度为110ms内产生产品的冲许负荷，产品振动及冲击加速度的精确度为士20%。产品振动和冲击试验后，应重复4.1,4.2，4.3，4.4，4.5条的检查。4.7高温下的产品触发特性检查
将产品放人从室温开始的高温箱中，当温度达到80士2C时，保温0.5h后，用可控础测试仪测量恒温箱内的产品触发电流，触发电压，其结果应符合GB11476中3.6条的有关规定，4.8高温试验
按GB11476中3.3.1条的有关规定，将产品放入高温箱中，用线连接于磁电机试验台上，三针极距按GB11476中表2的规定。当高温箱的温度达到并保持在80土2C时，磁电机以最高转速80%的转速连续运转1h，立邸重复4.1,4.4条的检查（其中4.1条可把产品从恒温箱中取出检查）。4.9低温下的产品触发特性检查
将产品效入从室温开始的低温箱中，当温度达到一40土3℃时，保持0,5h后，用可控硅测试仪测显低温箱内的产品触发电流、触发电压，其结果应符合GB11476中3.6条的有关规定。4.10低温试验
将产品放入低温箱中，用线连接于磁电机试验台上，在非工作状态下，当低温箱达到GB11476巾3.3.1条规定的一40士3的低温时，保持2h后，立即重复4.1，4.4条的检查（其中4.1条可把产品从低温箱取出检查)。
4.11耐潮试验
按GB11476中3.3.2条的要求，将产品放人恒温恒凝箱中，用线连接于磁电机试验台上，在非T作状态下,温度达到 502℃,湿度达到 90%～95%，保持 1 h后，立即重复 4.1,4.4条的检查（其中 4. 1条可把产品从恒温恒湿箱中取出检查）。4.12温度冲击试验
产品在非工作状态下，按GB11476中3.10条的要求，放入一40±3℃的低温箱中，保持0.5h，然后立即移至80土2℃的高温箱中，保持0.5h，上述过程为一个循环，共进行10个循环，最厅一个循环结束后，杷产品放在大气条件下恢复2h，重复4.1.4.2，4.4条的检查。4.13淋水试验
按GI311476中3.11条的要求，产品在非工作状态下按正常工作位置放于淋水试验台上，其激水孔为孔径】mm，孔数100个，淋水范围250mm，水的流量大于0.01m/min。淋水24h后重复4.4条的检查。Www.bzxZ.net
4.14开路试验
产品用线连接1磁电机试验台上，按GB11476中3.12条的要求，将高压引线接至二针放电器上磁电机以最高充电电压对应的转速运转过程中把次级高压火花隔开（多缸机进行1/2缸数），然后重复4.4、4.5条的检森。
4.15超速试验
产品用线连接于磁电机试验台上，按GB11476中3.13条的要求，高压引线接至三针放电器，磁电机以最高转速的1.2倍（油锯用磁电机为1.33倍）转速连续运转3min.火花应连续跳火，试验后重复4.4条的检查。

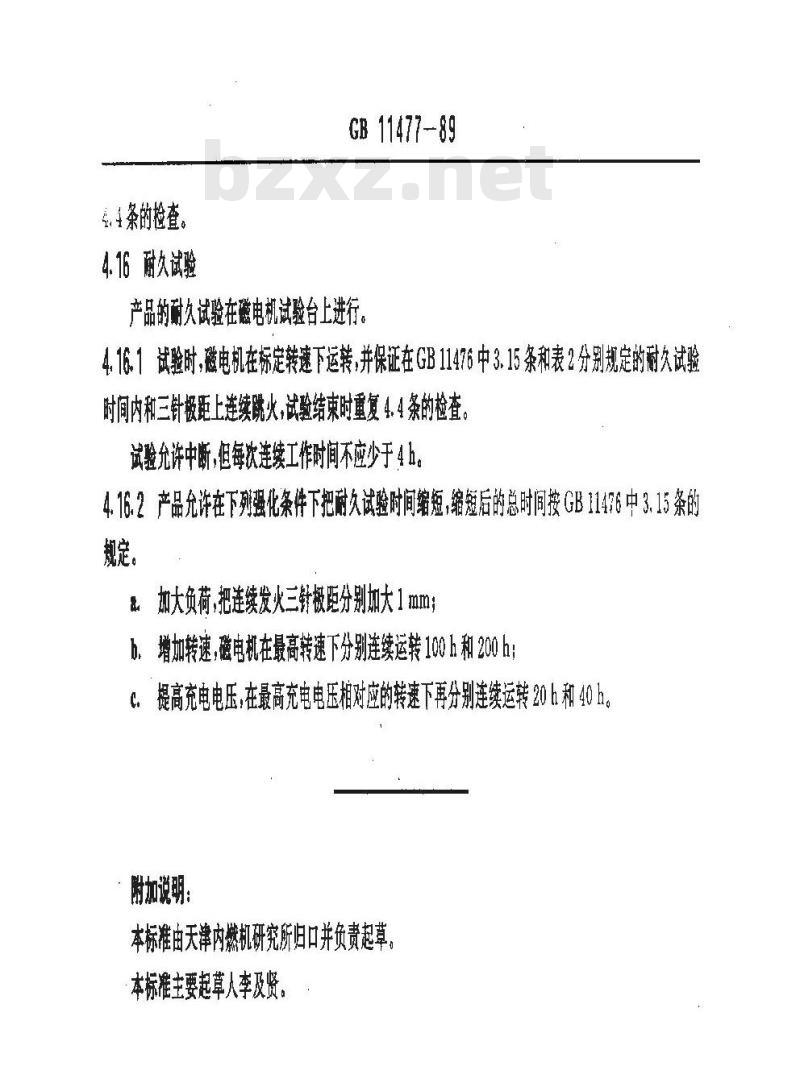

4.16耐久试验
GB11477-89
产品的耐久试验在磁电机试验台上进行。4.16.1试验时，磁电机在标定转速下运转，并保证在GB11476中3.15条和表2分别规定的耐久试验时间内和三针极距上连续跳火，试验结束时重复4.4条的检查试验允许中断,但每次连续工作时间不应少于 4 h。4.16.2产品允许在下列强化条件下把耐久试验时间缩短，缩短后的总时间按GB11476中3.15条的规定。
加大负荷，把连续发火三针极距分别加大1mmb、增加转速，磁电机在最高转速下分别连续运转100h和200 h：提高充电电压，在最高充电电压相对应的转速下再分别连续运转20 h和40 h。附加说明：
本标准由天津内燃机研究所归口并负责起草本标准主要起草人李及贤。
