ICS_91.140.30

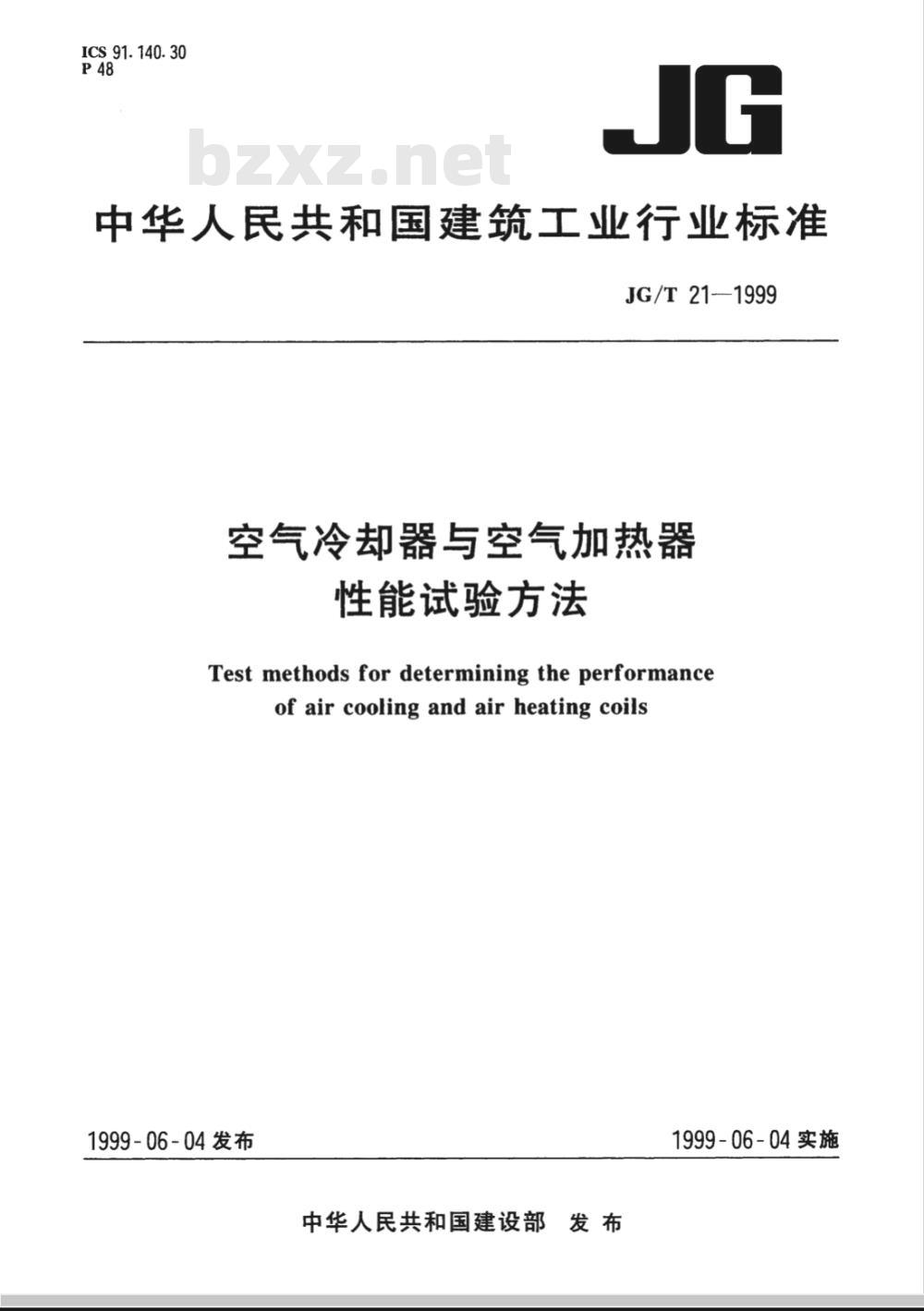

中华人民共和国建筑工业行业标准JG/T 21--1999
空气冷却器与空气加热器
性能试验方法
Test methods for determining the performanceof air cooling and air heating coils1999-06-04发布
中华人民共和国建设部发布
1999-06-04实施
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用JG/T21-1999

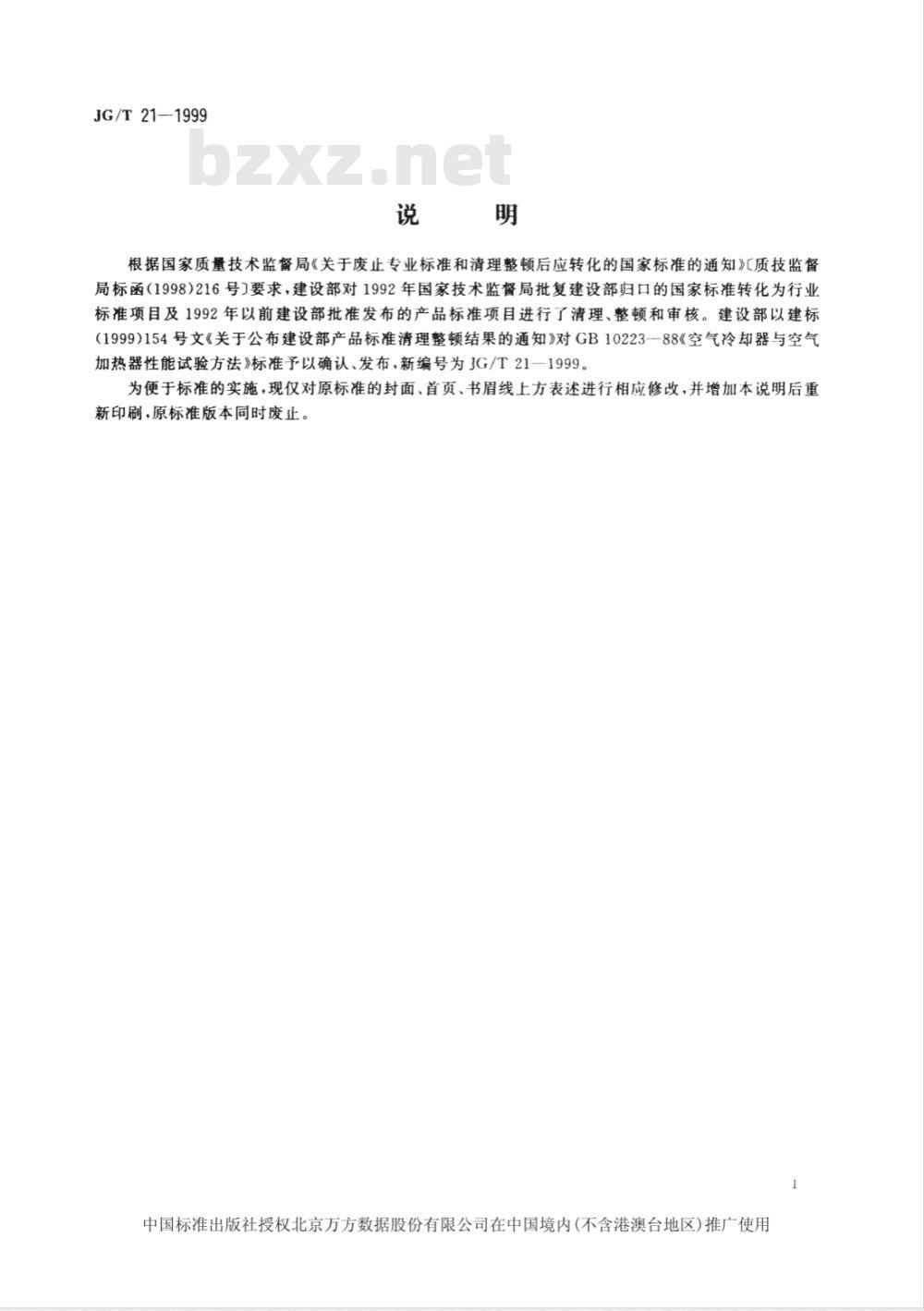

根据国家质量技术监督局《关于废止专业标准和清理整顿后应转化的国家标准的通知》【质技监督局标函（1998）216号）要求，建设部对1992年国家技术监督局批复建设部归口的国家标准转化为行业标准项目及1992年以前建设部批准发布的产品标准项目进行了清理、整顿和审核。建设部以建标（1999)154号文《关于公布建设部产品标准清理整顿结果的通知》对GB10223-88《空气冷却器与空气加热器性能试验方法》标准予以确认、发布，新编号为JG/T21一1999。为便于标准的实施，现仅对原标准的封面、首页、书眉线上方表述进行相应修改，并增加本说明后重新印刷，原标准版本同时废止。1
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用中华人民共和国建筑工业行业标准空气冷却器与空气加热器
性能试验方法

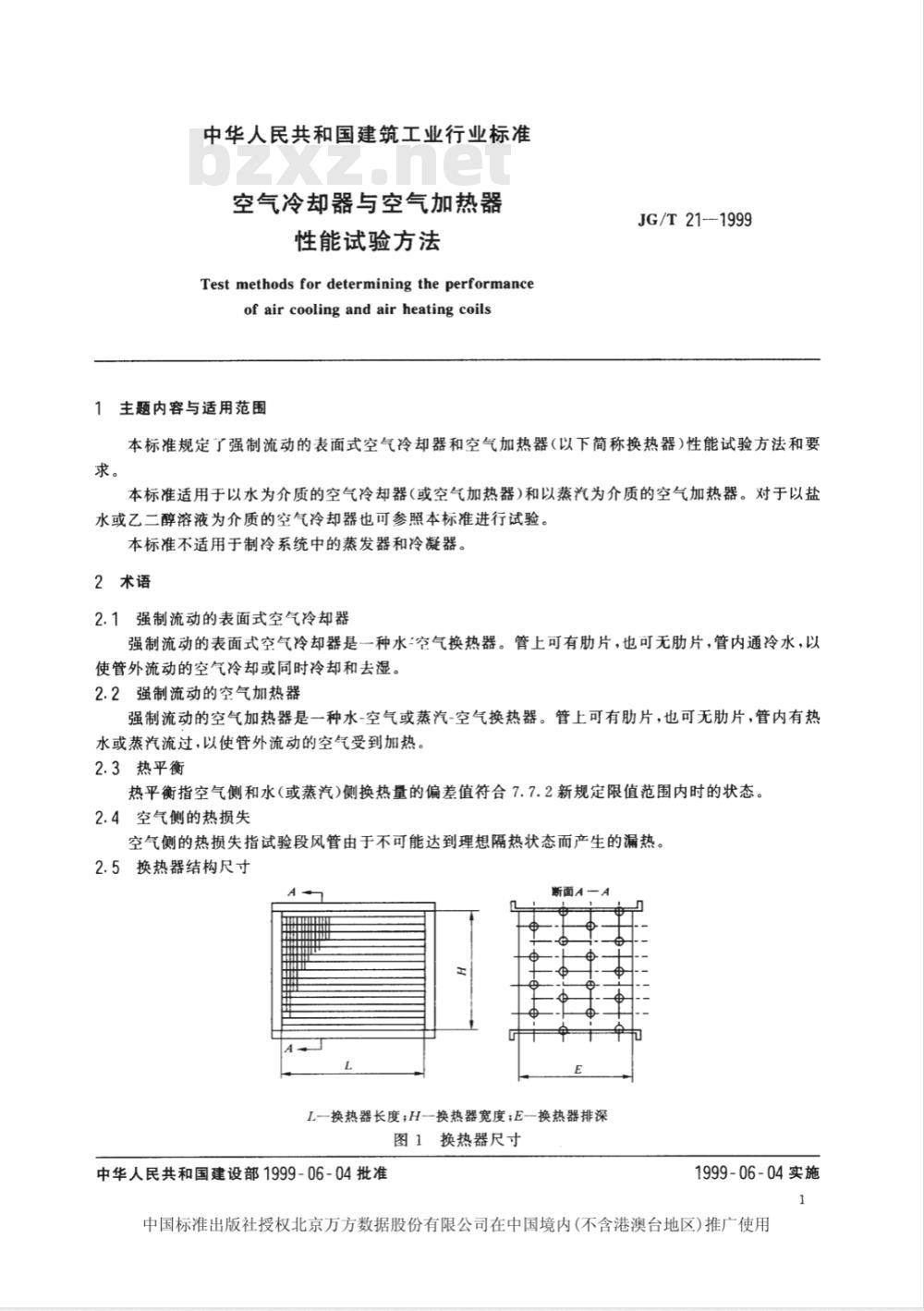

Testmethodsfordeterminingtheperformanceof air coolingand airheating coils1主题内容与适用范围
JG/T 21--1999
本标准规定了强制流动的表面式空气冷却器和空气加热器（以下简称换热器）性能试验方法和要求。
本标准适用于以水为介质的空气冷却器（或空气加热器）和以蒸汽为介质的空气加热器。对于以盐水或乙二醇溶液为介质的空气冷却器也可参照本标准进行试验。本标准不适用于制冷系统中的蒸发器和冷凝器。2术语
2.1强制流动的表面式空气冷却器强制流动的表面式空气冷却器是一种水-空气换热器。管上可有肋片，也可无肋片，管内通冷水，以使管外流动的空气冷却或同时冷却和去湿。2.2强制流动的空气加热器
强制流动的空气加热器是一种水-空气或蒸汽-空气换热器。管上可有肋片，也可无肋片，管内有热水或蒸汽流过，以使管外流动的空气受到加热。2.3热平衡
热平衡指空气侧和水(或蒸汽)侧换热量的偏差值符合7.7.2新规定限值范围内时的状态。2.4空气侧的热损失
空气侧的热损失指试验段风管由于不可能达到理想隔热状态而产生的漏热。2.5换热器结构尺寸
断面A
L一换热器长度；H一换热器宽度；E一换热器排深图1换热器尺寸
中华人民共和国建设部1999-06-04批准1999-06-04实施
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用2.5.1换热器排数
换热器排数指沿气流方向的管子排数。2.5.2换热器行程数
JG/T21-1999
换热器行程数指任一独立水路垂直穿过空气流动方向的次数。2.5.3换热器通路数
换热器通路数指由换热器联箱引出的独立水管数。2.5.4迎风面面积
迎风面面积指不包括外壳法兰在内的长宽乘积，如图1中L×H。2.6空气的标准状态
空气标准状态指温度20C；压力101.3kPa；密度1.2kg/m时的空气状态。3试验装置
试验装置由风路系统和水路系统(或蒸汽系统）两部分组成。这两部分均有预处理段和测试段。预处理段主要用以保证试验所要求的空气和水（或蒸汽）的参数。测试段必须保证测试参数的准确性，以便提供可靠的试验数据。
3.1风路系统的测量装置
风路系统中进行空气流量，干、湿球温度及空气压力的测量。3.1.1风路系统测试段必须密封和隔热，隔热后空气热损失不允许超过空气侧换热量的2%，当热损失小于1%时，其换热量可不进行修正。流过换热器试件表面的风速和温度应均匀。试件前后风管断面上最大风速与最小风速之差不得超过最小风速的20%，断面内各点空气温度相差不大于0.6℃。3.1.2空气流量可用流量喷嘴进行测量【见附录Λ(补充件))，该装置可装在换热器试件前，也可装在换热器试件后。
3.1.3进人和流出换热器试件的空气干、湿球温度，宜采用取样装置来测量【见附录B（参考件图B1】。取样装置的设置不得引起风管中的空气温度和风速有明显的变化。外露部分必须采取隔热措施。取样风管的测量管断面直径不宜小于75mm，测量点和取样点的压差不宜大于500Pa。否则要对湿球温度进行压力修正。对加热试验，也可直接采用在测试段断面上均匀布置测温元件的办法来测量断面上的干球温度。
3.1.4为了确定换热器试件的空气压力降，应分别在风管四个侧壁上开设静压接口，用侧压装置进行测量。静压接口应在试件的上风侧和下风侧开设，距试件至少0.3m。在去湿试验时，底部静压接口应封死，以防止冷凝水进人静压接口影响测量结果。风管底部应设置合适的带存水弯的排水管，以排除冷凝水。
静压接口孔的置径应为1～3mm，孔边必须呈直角，且无毛刺，并应联接成静压环，以测得该面的平均静压值。静压环联接前应对单个静压接口进行测量，保证各接口单个读数相差不大于5%。3.1.5当采用图2所示的风路系统空气流量和温、湿度测量装置时，空气的流通过程如下：预处理后的空气经混合器、（见附录B图B2）、均流板进人进风室。然后进人换热器试件。a.
空气经换热器试件后，进人混合室（需要时可以设混合器和均流板）。b.
空气通过混合室后，进入空气流量测量装置，然后排出。c.
d．空气的温、湿度测定取样应分别在进风室及混合室内进行。2
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用混合器
温湿度取样装置
进风室
JG/T21-1999
混合器
由混合室接收室
均流板
温凝度取样装置S
排风室
1-换热器进口断面；2---换热器出口断面；3--试验装置进风室断面；4试验装置混合室断面图2空气流量和温、湿度测量装置3.2水路系统的测量装置
水路系统中应进行水量、水温及水压降的测量。3.2.1水流量可用液体流量计或液体定量计测定。当采用液体定量计时必须有一个标定过的容器，其容积至少能贮存2min的水量。
3.2.2水温测量仪表必须安装在能准确测量试件进出口水温的地方。测温仪表至试件进出口水管必须隔热，温度测量仪表的上游应安装混合器。如果水流速大于0.3m/s，则可用两只紧密耦合的90°弯头作为混合器使用，见附录B图B3水温混合装置。3.2.3用测压装置来确定水从换热器试件进口到出口的压力降。见附录B图B4和图B5。3.2.4可用图3所示的装置测量水空气换热器水侧的各项参数。历举计
测压环
一温度计
流量计
（加热或冷却）
注：称重容器、流量
表均可使用或两
者同时使用。
图3水参数测量装置
3.3蒸汽系统的测量装置
在蒸汽系统中应测量蒸汽的压力、温度、凝结水量和凝结水温度。3.3.1蒸汽压力及温度应在试件进口处测量，并以此计算蒸汽的过热度，流入试件的蒸汽过热度至少应为3℃C。凝结水的温度在试件出口处测量，所有测温仪表与试件之间的管路必须隔热，3.3.2凝结水量可用液体定量计进行测量。3.3.3蒸汽从试件进口到出口的压力降宜采用水银柱压力计确定（如图4所示）。联接压力计的管路中必须充满凝结水液柱。确定通过试件的汽压力降时，应考虑水柱静压头差值的影响。3
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用分离器
JG/T21—1999
蒸汽压力
过热加热器（需要时安装》
蒸汽温度
节流阀
放气阀一
凝结水温度
接至排水管
控制阀
玻璃管液位计、
过冷器
接至液体定量计
充满凝结水的管路
水银压力计
凝结水箱或浮子式疏水器
图4蒸汽参数和凝结水流量的测量装置3.3.4蒸汽系统的过热加热器及节流阀的上游必须安装汽水分离器。凝结水箱后应采用合适的过冷器以防止凝结水的再蒸发。还必须配置凝结水控制阀以调节凝结水的水位。每次读数时，凝结水的水位必须相同，在凝结水箱或浮子式疏水器的项部，必须装设放气阀，以便在试验过程中连续放气。3.3.5蒸汽-空气换热器的蒸汽各项参数，以及由换热器流出的凝结水流量，可用图4所示的装置测量。
4试验用仪表
所有仪表均需经过计量部门标定合格后才能使用。4.1温度测量仪表
4.1.1温度测量仪表的准确度必须满足表1的规定。表1温度测量仪表准确度
空气干湿球温度，C
水温，℃
其他温度，℃
4.1.2温度测量仪表在使用时应注意下列事项。加
或水温降的2%
取二者中较小值
a.读取湿球温度时，必须保证流过湿球的风速为3.5～10.0m/s，最好在5m/s左右。读取数据时湿球应达到蒸发平衡。
b.测量湿球温度必须使用专用纱布和蒸馏水，并经常更换。c.
测量水温度时，应把测量仪表直接插入水中，或插人充满液体的套管中，套管再插人管道中。套管中的液体应是导热系数大，热容量小，不易挥发的液体。4.2压力测量仪表
4.2.1测量空气压力的倾斜式或补偿式微压计，其准确度应在读数值的1%范围内，当测量压力小于100Pa时，最小分度应为1Pa。
4.2.2用于测量水压降的水银柱压力计应能保证其测定值准确到133Pa。4.2.3用于测量水或蒸汽压力的压力表应能保证所测压力的准确度不低于测定值的2%。4.2.4用于测量试验环境大气压的气压计应能保证其测定值准确到100Pa。4.3空气流量测量仪表
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用JG/T21--1999
测量空气流量的仪表应能保证所测的空气流量准确度不低于测定值的1%。4.4水流量测量仪表
测量水流量的液体定量计或液体流量计其准确度应不低于测定值的1%。5试验方法和要求
5.1试验方法
5.1.1按表2规定的参数范围，定出试验所需的参数组合。5.1.2调节试验装置，使空气和水或蒸汽达到所需的参数，满足5.2、5.3、5.4的要求，即可开始测定，每次测定的延续时间不应少于半小时。在此期间至少应测定四次，且时间间隔应基本相等，取所有读数的平均值作为该次试验的测定值。5.1.3调节试验装置，使空气和水或蒸汽参数达到选定的其他参数组合，重复5.1.2所述试验步骤。5.1.4每次得到的测定值应采用两种方法计算换热量，一种方法以空气侧的测定值来计算换热量，另一种方法以水侧或蒸汽侧的测定值来计算换热量，两种方法计算得出的换热量其偏差不得超过5%，取二者算术平均值作为试件换热量。表2试验参数选取范围
冷却试验
空气进口干球温度，C
空气进口湿球温度，C
进水温度，C
空气迎面风速，m/s
水流速度，m/s
蒸汽压力，kPs
5.2空气侧试验要求
加热试验
-18~38
在冷却试验中，空气进口干球温度，其单个读数及其平均值相差不得超过0.5C。空气进口湿球温度，其单个读数与其平均值相差不得超过0.3℃C。在加热试验中的空气进口干球温度，其单个读数与其平均值相差不得超过1.0℃。
5.3水侧试验要求
将进水温度和水流量调整到规定值。对于冷却试验，水温偏离规定值不得大于0.1C；对于加热试验，水温偏离规定值不得大于0.5℃；同时水流量偏离规定值不得大于1%。5.4蒸汽加热试验要求
将进人换热器的蒸汽压力调整到规定值。蒸汽压力偏离规定值不得大于1.7kPa。需记录的数据
6.1一般性数据
日期；
试验者。
6.2换热器试件数据
制造厂家；
型号、尺寸；
介质名称；
试件排数、行程数、通路数；
试件迎风面积；
试件迎风面上管数；
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用h.
管间距、管排距；
管子排列情况(顺排或叉排)；
管外径；
管壁厚；
肋片管外径；
管子材料；
肋片型式；
肋片材料；
肋片平均厚度；
肋片间距；
肋片与管子的接合型式。
JG/T21--1999
3水（或蒸汽）-空气换热器空气侧试验数据a.
大气压力；
进人试件的空气干球温度和湿球温度；离开试件的空气干球温度和湿球温度(加热试验只需记录干球温度）；混合室与进风室周围的空气干球温度；行入空气流量喷嘴的空气干球温度；喷嘴两端的静压差或喷嘴出口处的动压；所用喷嘴的数量与直径；
进风室与混合室的热损失系数；试件在干工况和湿工况时的空气压力降，对于干工况试验和加热试验时的空气压力降，可以在等温工况下进行，即试件管中不通水或蒸汽；试件进口处静压值和喷嘴喉部或喷嘴隔板下风侧的静压值。j
6.4水-空气换热器水侧试验数据试件的进水温度；
试件的出水温度；
在等温工况或试验工况下通过试件的水压力降；质量流量。
6.5蒸汽-空气换热器蒸汽侧试验数据a.
进人试件的蒸汽压力与温度；
凝结水离开试件时的温度；
凝结水量；
通过试件的压力降。
7试验结果计算
7.1空气流量计算
7.1.1当空气的可压缩性，喷嘴的热膨胀和收缩性可以忽略不计时，则通过单个喷嘴的空气质量流量用下式计算：
C.A, 2p.AP.
P. = 461T.(0. 622 + d.)
式中：9m空气的质量流量，kg千空气/s；6
中国标准出版社授权北京万方数据股份有限公司在中国境内(不含港澳台地区)推广使用（1）
（2）
C.—喷嘴流量系数；
A.——喷嘴喉部面积,m2；
流经喷嘴的空气密度，kg/m2；
喷嘴前后静压差，Pa；
JG/T21—1999
d.-喷嘴处空气含湿量，kg/kg干空气P.嘴嘴处空气压力,Pa；
一喷嘴处空气绝对温度，K。www.bzxz.net
7.1.2当采用多个喷嘴时，总空气质量流量等于通过所用的每一个喷嘴流量的和。7.1.3标准状态下空气的体积流量按下式计算：C.A.V2p.AP.
式中：qo—标准状态下空气的体积流量，m\/s。7.2空气侧的热损失计算
（3）
7.2.1必须测量或计算出空气热损失量，按3.1.1的规定对试件换热量进行修正。在计算中所用的环境温度，其确定地点不得少于两处。7.2.2进风室和混合室的热损失系数可近似按下式计算：K13=A3^/0
式中：K13—进风室的热损失系数，kW/K；A3-进风室外表面积,m；
入隔热材料的导热系数，kW/(m·K)；9-隔热材料厚度，m。
K24=A2a/0
式中：K24——混合室的热损失系数，kW/K；A24混合室外表面积，m。
（4）
（5）
7.2.3空气进口和出口状态的熔值，必须依据空气温度测点和试件之间风管的热损失进行修正。为了修正热损失影响，空气进出口焙值用下式计算：试件进口空气熔值
I, = I, + Krs(t, - t)
式中：I,———试件进口空气焰值，kJ/kg干空气；I3———进风室入口处空气焰值，kJ/kg干空气；ts——进风室与混合室外周围空气干球平均温度，℃；进风室入口处空气干球温度，℃。t3
b.试件的出口空气焰值
I2 = I - Kus - t)
式中：I2———试件出口空气焰值，kJ/kg干空气；I4—混合室出口处空气焰值，kJ/kg干空气；t混合室出口处空气干球温度，℃。7.3冷却时空气侧换热量计算
7.3.1有去湿时空气侧换热量按下式计算Φ= qm[(I,-I,)CwAdt2]
中国标准出版社授权北京万方数据股份有限公司在中国境内（不含港澳台地区）推广使用（6）
（7）
