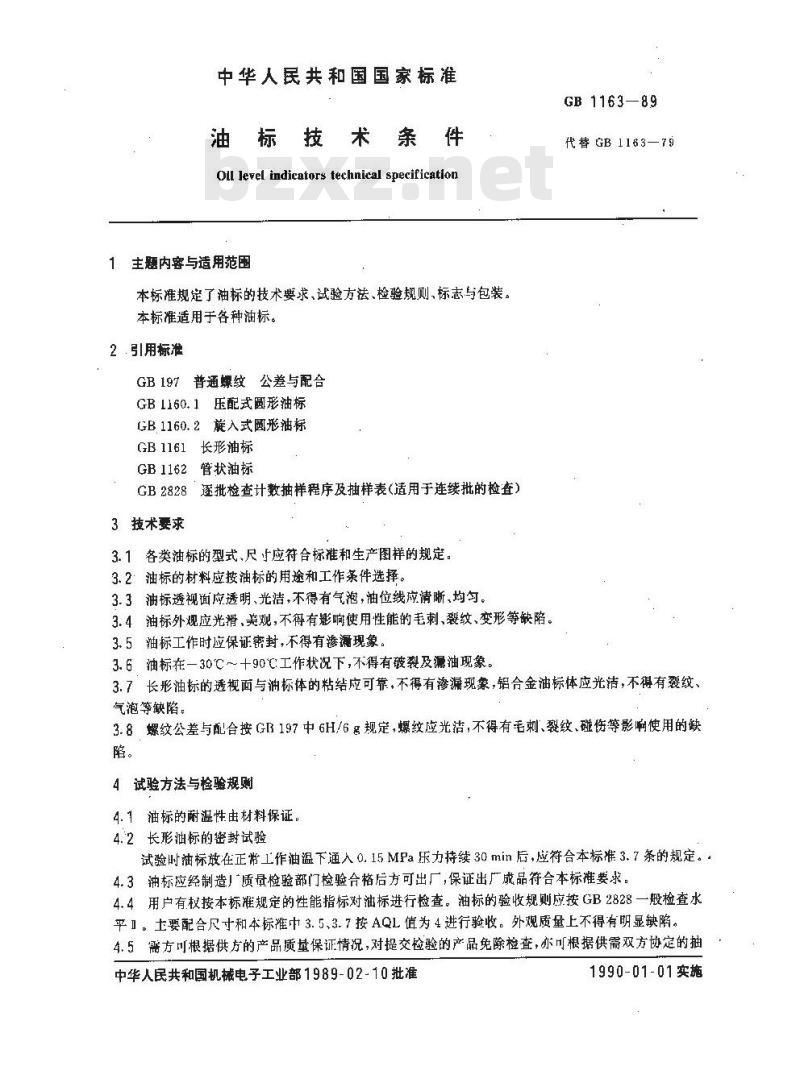

中华人民共和国国家标准
油标技术条件
Oll level indicators technical specification主题内容与适用范围
本标准规定了油标的技术要求、试验方法、检验规则、标志与包装，本标准适用于各种油标。
2.引用标准
GB197普通螺纹公差与配合
GB1160.1压配式圆形油标
GB 1160.2旋入式圆形油标
GB1161长形油标
GB1162管状油标
GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）3技术要求
3.1各类油标的型式、尺应符合标准和生产图样的规定。3.2油标的材料应按油标的用途和工作条件选择。3.3油标透视面应透明、光洁，不得有气泡，油位线应清晰、均匀。3.4、油标外观应光滑，美观，不得有影响使用性能的毛刺、裂纹、变形等缺陷。3.5油标工作时应保证密封，不得有渗漏现象。3.6油标在一30℃～十90℃工作状况下，不得有破裂及漏油现象。GB 1163—89
代替GB1163—79
3.7长形油标的透视面与油标体的粘结应可靠，不得有渗漏现象，铝合金油标体应光洁，不得有裂纹，气泡等缺陷。
3.8螺纹公差与配合接GB197中6H/6g规定，螺纹应光洁，不得有毛刺、裂纹、碰伤等影响使用的缺陷。
4试验方法与检验规则
4.1油标的耐温性由材料保证
4.2长形油标的密封试验
试验时油标放在正常工作油温下通入0.15MPa乐力持续30min后，应符合本标准3.7条的规定。4.3油标应经制造厂质量检验部门检验合格后方可出厂，保证出厂成品符合本标准要求。4.4用户有权按本标准规定的性能指标对油标进行检查。油标的验收规则应按GB2828一般检查水平1。土要配合尺寸和本标准中3.5、3.7按AQL值为4进行验收。外观质量上不得有明显缺陷。4.5需方可根据供方的产品质量保证情况，对提交检验的产品免除检查，亦可根据供需双方协定的抽中华人民共和国机械电子工业部1989-02-10批准1990-01-01实施

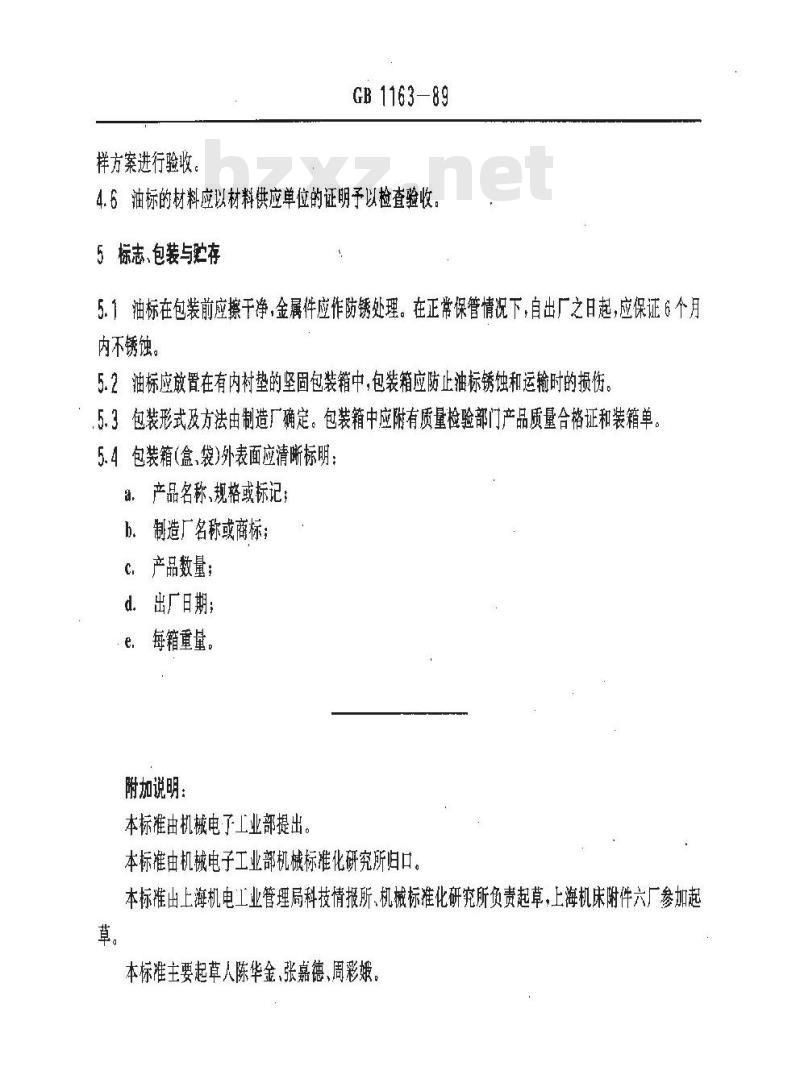

样方案进行验收。
GB1163-89Www.bzxZ.net
4.6油标的材料应以材料供应单位的证明予以检查验收，5标志、包装与变存
5.1油标在包装前应擦干净，金属件应作防锈处理。在正常保管情况下，自出厂之日起，应保证6个月内不锈蚀。
5.2油标应放置在有内衬垫的坚固包装箱中，包装箱应防止油标锈蚀和运输时的损伤，5.3包装形式及方法由制造厂确定。包装箱中应附有质量检验部门产品质量合格证和装箱单5.4包装箱（盒、袋)外表面应清晰标明：a产品名称、规格或标记；
制造厂名称或商标；
c．产品数量；
d．出厂日期；
每箱重量。
附加说明：
本标准由机械电了工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准出上海机电工业管理局科技情报所、机械标准化研究所负责起草，上海机床附件六厂参加起草。
本标准主要起草人陈华金、张嘉德、周彩媛。
