【通信行业标准(YD)】 19.2kbit/s以下速率基带调制解调器进网技术要求及检测方法

YD/T 929.-1997

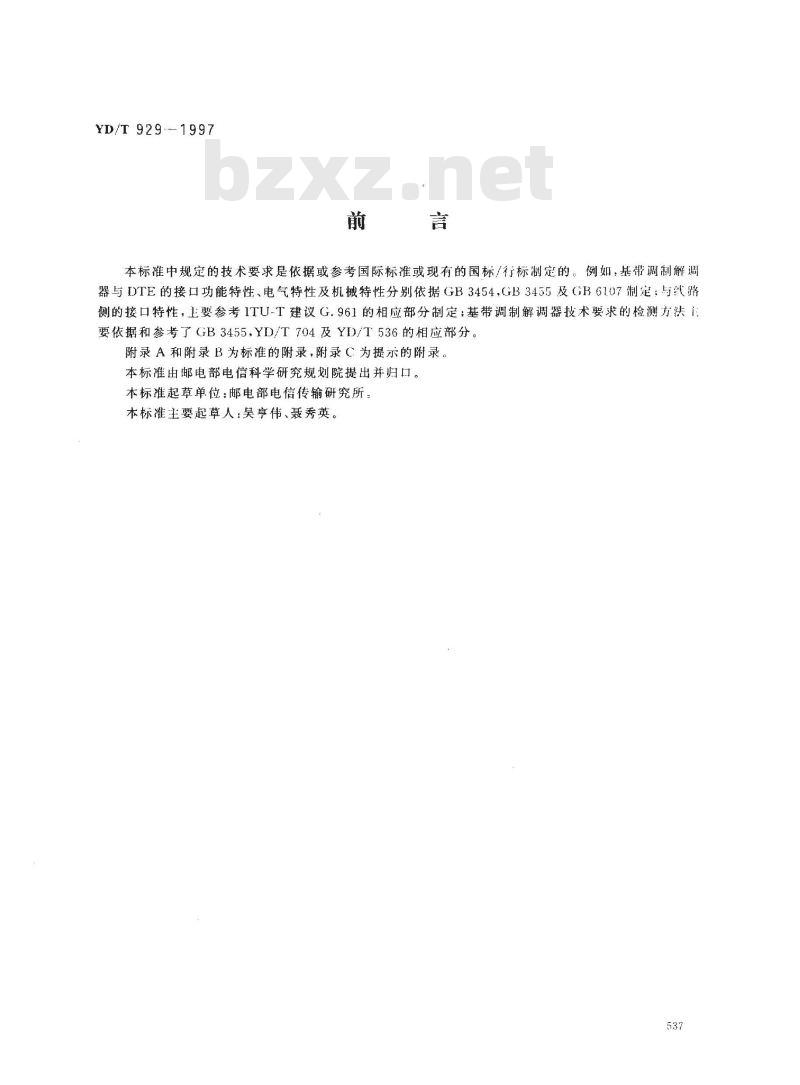

本标准中规定的技术要求是依据或参考国际标准或现有的国标/行标制定的。例如，基带调制解调器与DTE的接口功能特性、电气特性及机械特性分别依据GB3454，GB3455及（GB6107制定：与线路侧的接口特性，主要参考ITU-T建议G.961的相应部分制定；基带调制解调器技术要求的检测方法i要依据和参考了（GB3455YD/T704及YD/T536的相应部分。附录A和附录B为标准的附录，附录C为提示的附录本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所：本标准主要起草人！昊亨伟、聂秀英。537

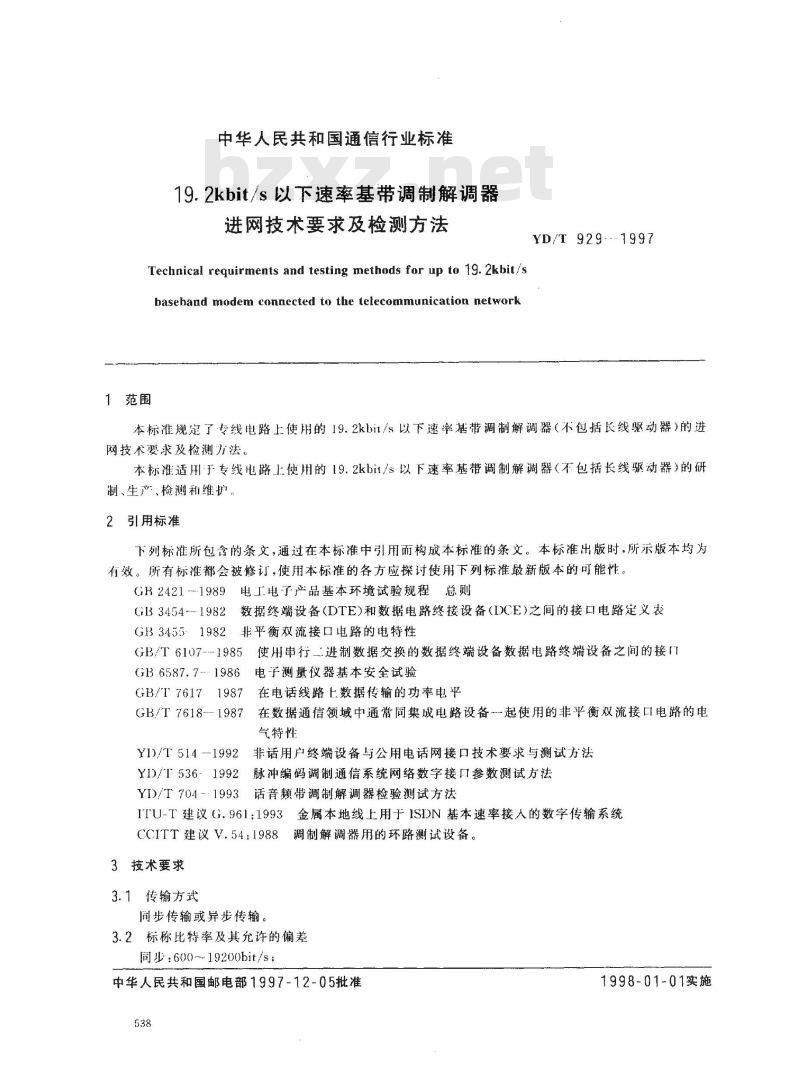

中华人民共和国通信行业标准
19.2kbit/s以下速率基带调制解调器进网技术要求及检测方法
Technical requirments and testing methods for up to 19. 2kbit/sbaseband modem connected to the telecommunication network1范围
YD/T 929.1997
本标准规定了专线电路上使用的19.2kbi/s以下速率基带调制解调器（不包括长线驱动器）的进网技术要求及检测方法。
本标准适用于专线电路上使用的19.2kbit/s以下速率基带调制解调器（不包括长线驱动器）的研制、生产、检测和维护
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GR2421-1989电工电了产品基本环境试验规程总则数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口电路定义表GB 3454---1982
GB 34551982
非平衡双流接口电路的电特性
使用串行进制数据交换的数据终端设备数据电路终端设备之间的接门GB/T 6107.---
GB 6587. 7.- 1986
GB/T 7617
电子测量仪器基本安全试验
在电话线路上数据传输的功率电平1987
GB/T 7618-- 1987
在数据通信领域中通常同集成电路设备一起使用的非平衡双流接口电路的电气特性
YD/T 514 --1992
YID/T 536- 1992
非话用户终端设备与公用电话网接口技术要求与测试方法脉冲编码调制通信系统网络数字接口参数测试方法YD/T 704 -.
：1993话音频带调制解调器检验测试方法ITU-T建议G.961：1993金属本地线上用于ISDN基本速率接人的数字传输系统CCITT建议V.54：1988调制解调器用的环路测试设备。3技术要求
3.1传输方式
同步传输或异步传输。
3.2标称比特率及其允许的偏差
同步：600~19200bit/s；
中华人民共和国邮电部1997-12-05批准538
1998-01-01实施

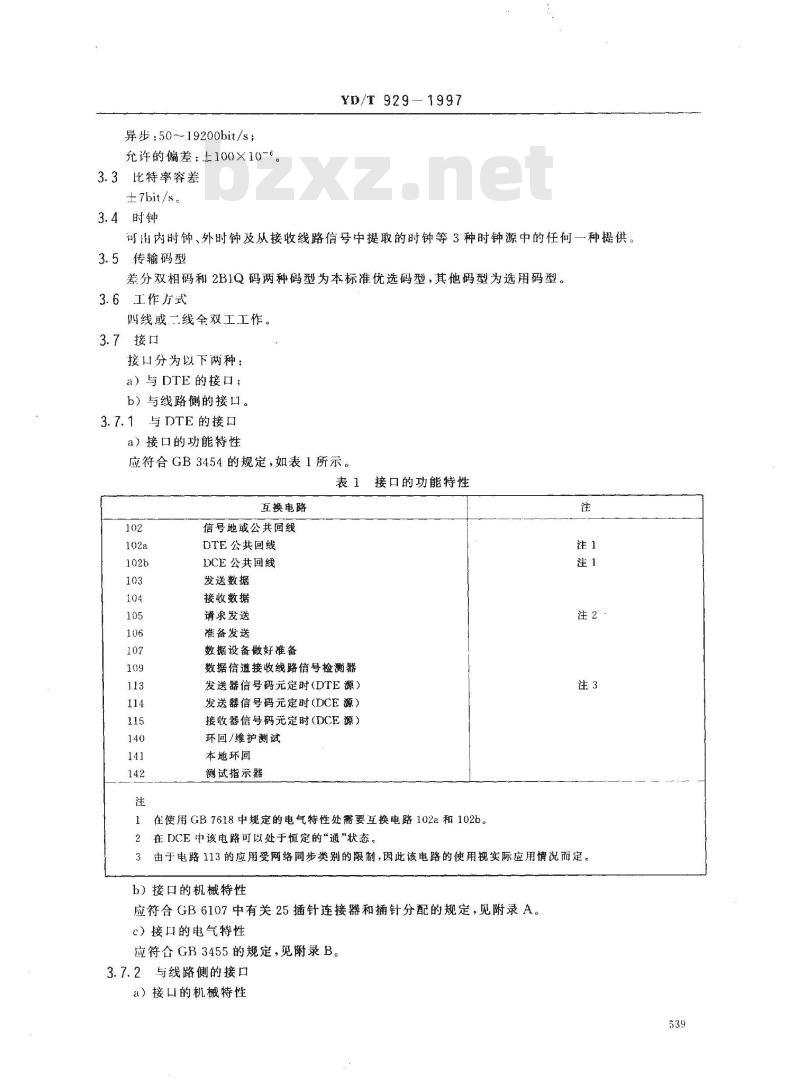

异步：50~19200bit/s；
允许的偏差：土100×10-6。
3.3比特率容差
±7bit/s。
3.4时钟
YD/T 929-1997
可出内时钟、外时钟及从接收线路信号中提取的时钟等3种时钟源中的任何一种提供。3.5传输码型
差分双相码和2BIQ码两种码型为本标准优选码型，其他码型为选用码型。3.6工作方式
叫线或二线全双工工作。
3.7接口
接口分为以下两种：
a）与DTE的接口；
b）与线路侧的接口。
3.7.1与 DTE的接口
a）接口的功能特性
应符合GB3454的规定，如表1所示。表1接口的功能特性
互换电路
信号地或公共回线
DTE公共回线
DCE公共回线
发送数据
接收数据
请求发送
准备发送
数据设备做好准备
数据信道接收线路信号检测器
发送器信号码元定时（DTE源）
发送器信号码元定时（DCE源）
接收器信号码元定时（DCE源）
环回/维护测试
本地环回
测试指示器
在使用GB7618中规定的电气特性处需要互换电路102a和102b。在DCE中该电路可以处于恒定的“通”状态。2
注2·
由于电路113的应用受网络同步类别的限制，因此该电路的使用视实际应用情况而定。3
b）接口的机械特性
应符合GB6107中有关25插针连接器和插针分配的规定，见附录A。c）接口的电气特性
应符合GB3455的规定，见附录B。3.7.2与线路侧的接口
a）接口的机械特性
YD/T 929---1997

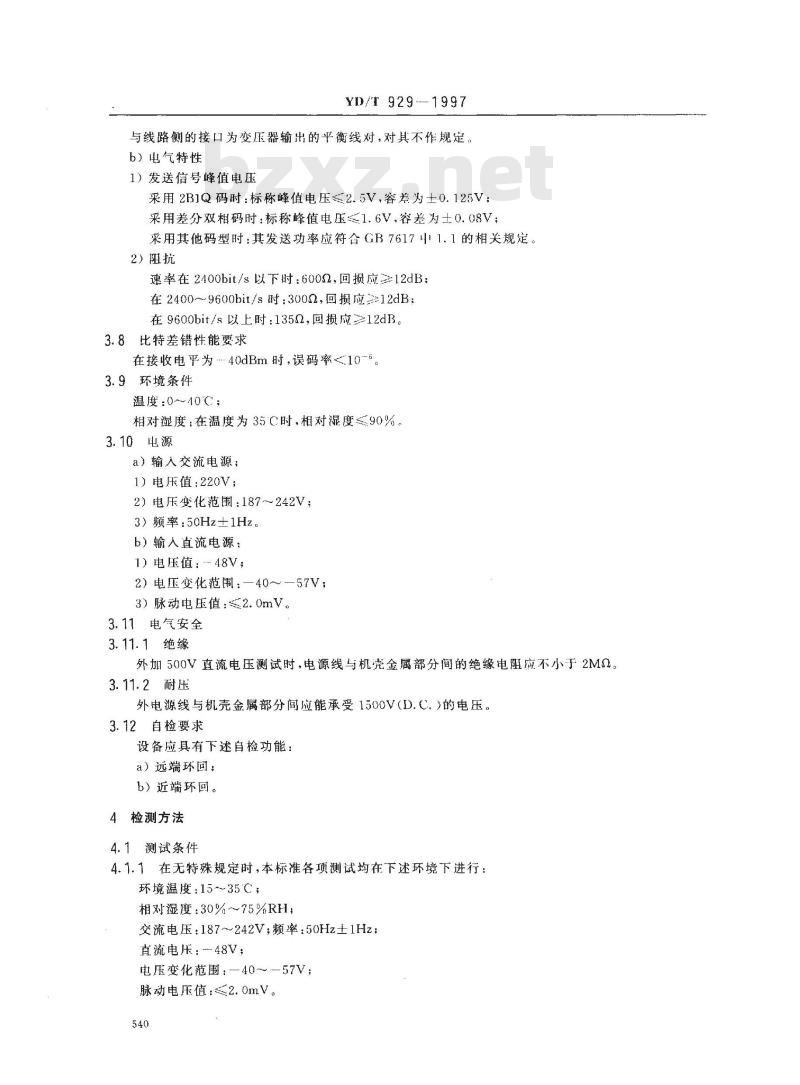

与线路侧的接口为变压器输出的平衡线对，对其不作规定。b）电气特性
1）发送信号峰值电压
采用2B1Q码时：标称峰值电压≤2.5V，容卷为士0.125V；采用差分双相码时：标称峰值电压≤1.6V、容差为士0.08V：采用其他码型时：其发送功率应符合GB7617中1.1的相关规定。2）阻抗
速率在2400bit/s以下时：6002，回损应≥12dB；在2400～9600bit/s时：3002，回损应12dB：在9600bit/s以上时：135Ω，回损应≥12dB。3.8
比特差错性能要求
在接收电平为40dBm时，误码率<.10-。3.9环境条件
温度：0~40；
相对湿度：在温度为35C时，相对湿度≤90%。3.10电源
a）输人交流电源；
1）电压值：220V；
2）电压变化范围：187～242V；3）频率：50Hz±1Hz。
b）输入直流电源：
1）电压值：48V；
2）电压变化范围：—40~～—57V；3）脉动电压值：≤2.0mV。
3.11电气安全
3.11.1绝缘
外加500V直流电压测试时，电源线与机壳金属部分间的绝缘电阻应不小于2M0。3.11.2耐压
外电源线与机壳金属部分间应能承受1500V（D.C.）的电压。3.12自检要求
设备应具有下述自检功能：
a）远端环回；
b）近端环回。
检测方法
4.1测试条件
4.1.1在无特殊规定时，本标准各项测试均在下述环境下进行：环境温度：15～35C；
相对湿度：30%～75%RH；
交流电压：187~242V；频率：50Hz士1Hz；直流电压：-48V；
电压变化范围：—40~—57V；
脉动电压值：≤2.0mV。
YD/T 929--1997

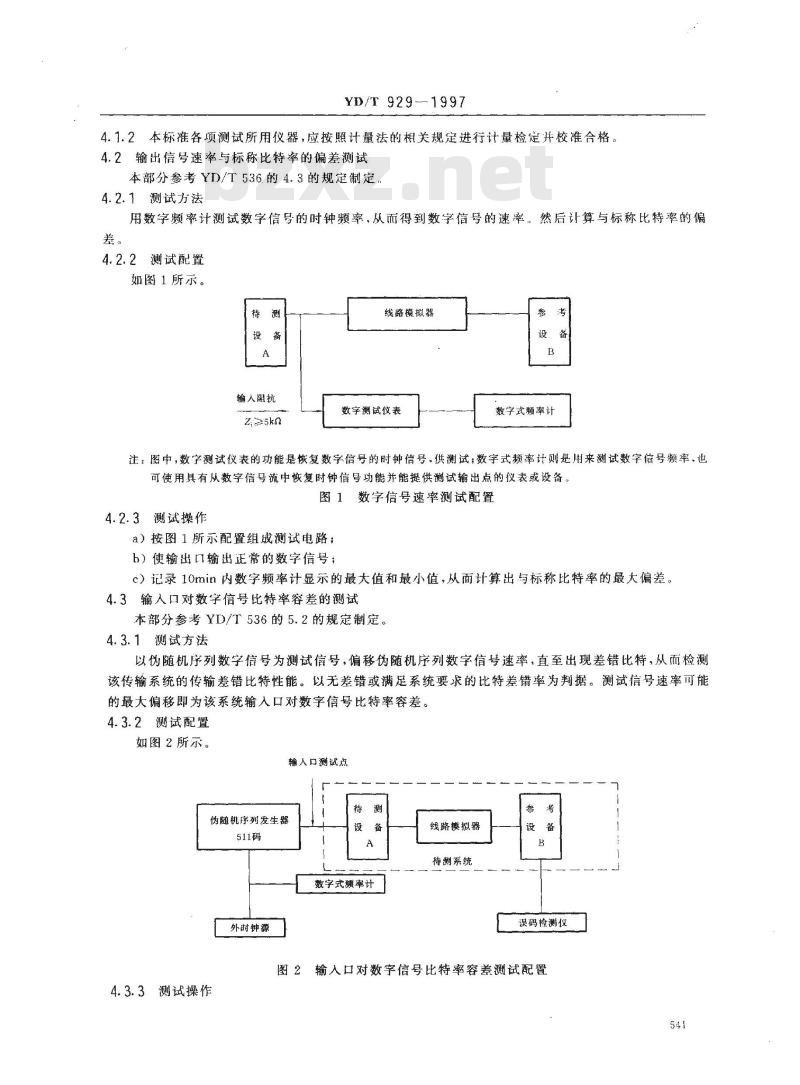

4.1.2本标准各项测试所用仪器，应按照计量法的相关规定进行计量检定并校准合格。4.2输出信号速率与标称比特率的偏差测试本部分参考YD/T536的4.3的规定制定，4.2.1测试方法
用数字频率计测试数字信号的时钟频率，从而得到数字信号的速率，然后计算与标称比特率的偏差。
4.2.2测试配置
如图1所示。
输人阻抗
线路模拟器
数字测试仪表
数字式频率计
注：图中，数字测试仪表的功能是恢复数字信号的时钟信号供测试；数字式频率计则是用来测试数字信号频率，也可使用具有从数字信号流中恢复时钟信号功能并能提供测试输出点的仪表或设备。图1数字信号速率测试配置
4.2.3测试操作
a）按图1所示配置组城测试电路；b）使输出口输出正常的数字信号；c）记录10min内数字频率计显示的最大值和最小值，从计算出与标称比特率的最大偏差。4.3输人门对数字信号比特率容差的测试本部分参考YD/T536的5.2的规定制定。4.3.1测试方法
以伪随机序列数字信号为测试信号，偏移伪随机序列数字信号速率，直至出现差错比特，从而检测该传输系统的传输差错比特性能。以无差错或满足系统要求的比特差错率为判据。测试信号速率可能的最大偏移即为该系统输人口对数字信号比特率容差。4.3.2测试配置
如图2所示。
输人口测试点
伪随机序列发生器
511码
外时钟源
数字式频率计
线路模拟器
待测系统
误码检测仪
图2输人口对数字信号比特率容差测试配置4.3.3测试操作
1）按图2所示配置组成测试电路，YD/T 929--1997
2）选用511码伪随机序列作为测试信号；3）使伪随机序列发生器工作于待测输人口标称速率之下，此时系统比特差错率应为零或者优于相应的要求；
4）偏移伪随机序列发生器时钟频率（偏移测试数字信号速率），而后断开待测输人口测试信号、5min后再行接人，测试系统差错比特率应为零或优于相应规定。此时测试数字信号速率可能的最大偏移量即为待测数字信号比特率容差。4.4与DTE接Ⅱ电路电气特性的测试按GB3455的相关规定进行测试，见附录B。4.5线路侧接口电气特性的测试
本部分参考YD/T536的4.2及5.1的规定制定。4.5.1发送信号峰值电压的测试
4.5.1.1测试方法
用示波器直接观测输出信号峰值电压。4.5.1.2测试配置
如图3所示。
示波器
衰减器
Rl.为负载电阻，RL-135/300/600Q（与相应速率相对应）；参考
2示波器工作于两通道相加方式（ADD)，并使第通道处于反相方式（INVERT)：3“待测设备为四线工作方式时，衰减器短路。图3发送信号峰值电压测试配置
4.5.1.3测试操作
1）按图3所示测试配置组成测试电路；2）示波器输人采用直流耦合方式（DC），读取测试结果前应对示波器水平扫描零基准校准。其步骤如下：
使示波器无输人信号（短路输人端），以此时的水平扫描线作波形参数测试的零基准线。3）将被测信号送人示波器，从屏幕上读出发送信号峰值电压。4.5.2阻抗的测试
4.5.2.1测试方法
利用阻抗反射测试电桥，以正弦信号为测试信号。直接测试输人口回损。4.5.2.2測试配置
如图4所示。bZxz.net
待测输人
（输入口测试点）
135/300
9--1997
YD/T 929
待测阻抗接入点
阻抗反射测试电桥
振荡器
电平表
Rt、R.和R，为组成阻抗测试电桥的电阻，其中R,一R,一R：一135/300/6000(与相应速率相对应）。误差<士0.1%：
2振荡器为平衡输出，输出阻抗R。=135/300/6000（与相应速率相对应）。电平表为平衡输人，输人阻抗R-135/300/6000（与相应速率相对应）。图4输入口阻抗特性测试配置
4.5.2.3测试操作
1）按图4所示配置组成测试电路。2）按阻抗反射测试电桥的要求对各测试频率点均需进行初始平衡。待测阻抗接入点接入标称值电阻时，该点峰值信号电压应尽可能接近（但不得超过)输人口允许信号的蜂值电压。4.6比特差错性能测试
本部分参考YD/T704的7.1的规定制定。4.6.1测试信号序列
伪随机二元序列，周期长度511bit；生成多项式为：X\+X'+1。
4.6.2測试配置
如图5所示。
误码仪
4.6.3测试操作
线路模撤器
图5比特差错性能参数测试配置
1）调整线路模拟器，将待测设备的接收电平设置为－40dBm；2）按测试要求设置误码仪、待测设备及参考设备时钟；3）误码仪与待测设备A和参考设备B置于相同的输出输人接口；4）误码仪测试数字伪随机信号的序列长度置于511bit；5）误码测试时间至少为3600s，在测试时间内比特差错率应<10-4.7绝缘性能测试
误码仪
YD/T 929--1997
本部分参考YD/T704的4.1的规定制定。4.7.1测试配置
如图6所示。
4.7.2测试操作
a）将待测设备电源开关置于接通位置，但不接电源；b）将兆欧计引出连接线分别连接到待测设备电源线和机壳导电部分；c）将兆欧计直流电压调整至500V，稳定5s后测量，绝缘电阻应不小于2Mα。电源线
电源插头
机壳导电部分
兆欧计：500V±75V
图6绝缘测试配置
4.8耐压性能测试
本部分参考YD/T704的4.2的规定制定。4.8.1测试配置
如图7所示。
电源线
电源播头
机壳导电部分
图7耐压测试配置
4.8.2测试操作
a）将待测设备电源开关置于接通位置，但不接电源；b）将交流电压击穿表引出连接线分别连接到待测设备电源线和机壳导电部分；c）调整交流电压击穿表C0～1500V，50Hz士1Hz，失真系数小于（或等于）5%，最大输出电流大于（或等于）2mA】，使交流电压逐渐上升至1500V，稳定之后保持1min，再平稳下降至0V。测试中不应出现飞弧和击穿火花。
YD/T 929--1997
附录A
（标准的附录）
GB6107规定的25插针连接器和插针分配DTE连接器面向插针编号
1386388
411118922222
图A1DTE接口连接器
DCE连接器面向插针编号
68u8866666666
928220021199
@@@@@@
@oa00@@ooo
图A2DCE接口连接器
B1范围
YD/T929-1997
附录B
(标准的附录）
GB3455规定的非平衡双流接口电路的电气特性本建议所规定的电特性，适用于数据信号速率在20kbit/s极限以下操作的接口电路。本标准与CCITT建议V.28在技术上是完全一致的。B2接口等效电路
图B1所示的接口等效电路及其电参数，定义如下：不论发生器是处在数据电路终接设备内，负载处在数据终端设备内，还是相反，均与本等效电路无关。
与发生器(负载)有关的阻抗中，包括接口点发生器(负载)侧的任何电缆阻抗。在接口两侧的设备，可以落实在发生器的接收器或任何组合型式上。发生器
接口点
接口电路
信号地线或公共回线
（电路102或201）
V。一发生器的开路电压1
R。在接口点测得的与发生器有关的总有效直流电阻；C在接口点测得的与发生器有关的总有效电容；V,-在接口点对信号地或公共间线的电压：CL一在接口点测得的与负载有关的总有效电容；RL一在接口测得的与负载有关的总有效直流电阻；EL—负载开路电压(偏压)
图B1接口等效电路
用于数传时，一般认为接口电缆应由DTE提供。这样DTE加上电缆与DCE之间就有·条分界线。这条线也称之为接口点，而且以连接器的形式来具体落实。这类应用，同样要求在两个方向上都有接口电路。这就导致图B2中所示的情况。546
B3负载
YD/T929—1997
测量负载阻抗的测试条件如图B3所示。接口电路负载侧的阻抗，应有个直流电阻（RL），其值在5000~70002。当外加-个315V的电压（EM），所测量到的输人电流（I)应有下列的范围内：Em-El.ma
Em+Et max
负载开路电压(El)不应超过2V。R
信号地
DTE加上电缆
连接器
分界线
奶果国家规定有要求，可进一步把信号地接至外部保护地线。2对于在电话型设施上的数据传输，根据ISO2110[1]标准规定用一个25芯连接器及其引线分配。图B2
接口的实际体现
测试设备
注：电流计的内应比负载电阻（R)小得多。图B3
接口点
接口电路
公共回线
等效测试电路
YD/T929—1997
在接口点测得的负载有效分路电容不应超过2500pF。为了避免感应电压电涌（电击）接口电路·负载阻抗的电抗分量不应是感性的。接口电路上的负载不应影响任何输人信号的连续操作，信号的电压应在下面B4中规定的极限内。B4发生器
接口电路上的发生器，应能承受开路和它与任何其他接口电路（包括发生器和负载在内）之间发生的短路，而不至损坏其本身或与它有关的设备。在任一接口电路上，发生器的开路电压（V。)不应超过25V。在接口电路发生器侧的阻抗（R。和C）未作规定，然而，在选择V。和R。的组合时，必须使得任何两条接口电路之间的短路电流在任何情况下都不会超过0.5A。
另外，对于在3000～~70000范围内的任何负载电阻（Rt.），当负载的开路电压（Et.）为零时，接口点的电压（Vi)不应低于5V，也不应大于15V（不管是正极性还是负极性）。对发生器一侧的接口电路的有效分路电容C。未作规定。然而，除任何负载电阻（R)外，发生器还应能驱动发生器侧的电容（C.）加上2500pF的负载电容（CL）的全部内容。注：可以使用继电器或开关接点来产生接口电路上的信号，并采取适当的措施以保证产生出来的信号符合B6的规定。
B5有效电平（V1)
对于数据接口电路，当在接口点测得的接口电路电压（V1)低于3V时，这个信号应判为二进制“1”的状态；当电压（V)高于十3V时，应判为这个信号处于二进制“0”状态。对于控制和定时接口电路，当接口电路的电压（V,)高于+3V时，应当判定此电路为“接通”；当接口电路上的电压（VI)低于一3V时，应当判定此电路为“断开”。B6信号特性
当接口电路负载有符合上述B3规定特性的任何接收电路时，通过接口点的发送信号特性的下限限制，应在接口点上得到满足，但外界干扰不包括在内。除非另有规定，否则这些限制对所有的（数据、控制和定时）接口信号都适用。1）进人跃变区的所有接口信号应继续穿越这个区域到达相反的信号状态，而且在下个有效的信号状态变化之前，不应重新进人这个区域，但下边6)中所示的情况例外。2）当信号处于跃变区内时，电压变化的方向不应改变·但下边6)中所示的情况例外。3）对于控制接口电路，在状态改变时，信号通过跃变区所需的时间不应超过1ms。4）对于数据和定时接口电路，在状态改变时，信号通过跃变区所需的时间不应超过1ms或接口电路上的标称码元周期的3%，取其中较小的数值。5）为了减少接口电路之间发生的串扰，要限制电压的最大瞬时变化率，临时的限制将规定为30V/se
6）在接口电路上使用机电设备时，上面1）和2)两点对数据接口电路不适用。B7发生器断电或电路故障的检测某些应用需要检测接口电路中的各种故障状态，如：1）发生器断电状态；
2）接收器未与发生器互连；
3）互连电缆开路；
4）互连电路短路。
