【通信行业标准(YD)】 SC/PC型单模光纤活动连接器技术条件

YD/T895-1997

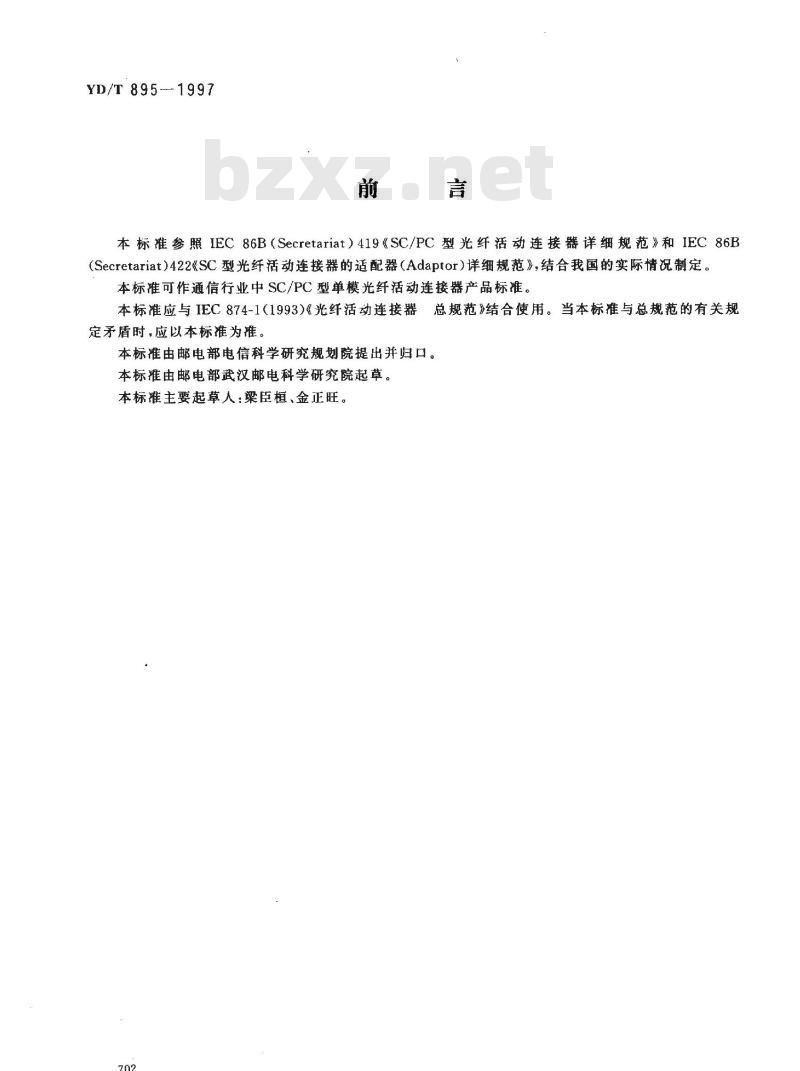

本标准参照IEC86B（Secretariat）419《SC/PC型光纤活动连接器详细规范》和IEC86B（Secretariat）422《SC型光纤活动连接器的适配器（Adaptor）详细规范》，结合我国的实际情况制定。本标准可作通信行业中SC/PC型单模光纤活动连接器产品标准。本标准应与IEC874-1（1993)《光纤活动连接器总规范》结合使用。当本标准与总规范的有关规定矛盾时，应以本标准为准。
本标准由邮电部电信科学研究规划院提出并归口。本标准由邮电部武汉邮电科学研究院起草。本标谁主要起草人：梁臣桓、金正旺。702
1范圖

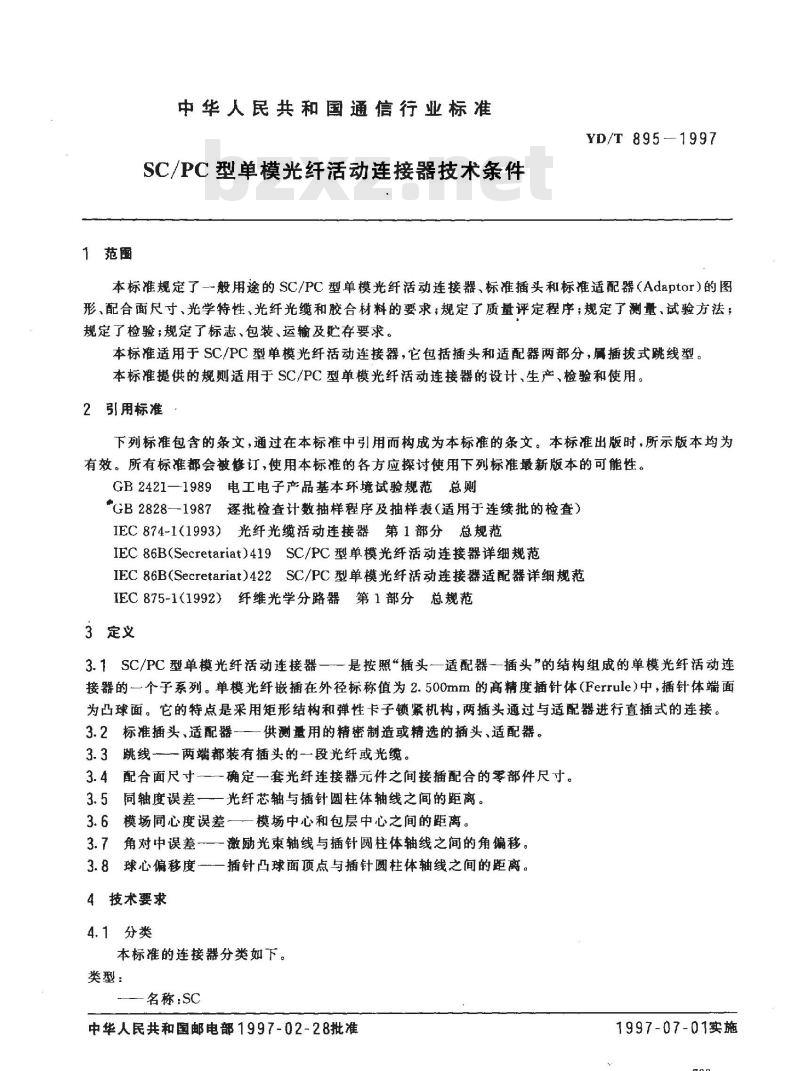

中华人民共和国通信行业标准
SC/PC型单模光纤活动连接器技术条件YD/T 895-1997
本标准规定了一般用途的SC/PC型单模光纤活动连接器、标准插头和标准适配器（Adaptor）的图形、配合面尺寸、光学特性、光纤光缆和胶合材料的要求；规定了质量评定程序；规定了测量，试验方法；规定了检验；规定了标志、包装、运输及贮存要求。本标准适用于SC/PC型单模光纤活动连接器，它包括插头和适配器两部分，属插拔式跳线型。本标准提供的规则适用于SC/PC型单模光纤活动连接器的设计、生产、检验和使用。2引用标准
下列棕准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2421—1989电工电子产品基本环境试验规范总则*GB2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）IEC874-1（1993）光纤光缆活动连接器第1部分总规范IEC86B(Secretariat)419SC/PC型单模光纤活动连接器详细规范IEC86B(Secretariat)422SC/PC型单模光纤活动连接器适配器详细规范IEC875-1（1992）纤维光学分路器第1部分总规范3定义
3.1SC/PC型单模光纤活动连接器是按照插头一适配器一插头”的结构组成的单模光纤活动连接器的一个子系列。单模光纤嵌插在外径标称值为2.500mm的高精度插针体（Ferrule）中，插针体端面为凸球面。它的特点是采用矩形结构和弹性卡子锁紧机构，两插头通过与适配器进行直插式的连接。3.2标准插头、适配器—供测量用的精密制造或精选的插头、适配器。3.3跳线——两端都装有插头的一段光纤或光缆。3.4配合面尺寸—一确定一套光纤连接器元件之间接插配合的零部件尺寸。3.5同轴度误差一一光纤芯轴与插针圆柱体轴线之间的距离。3.6模场同心度误差～一模场中心和包层中心之间的距离。3.7角对中误差一一激励光束轴线与插针圆柱体轴线之间的角偏移。3.8球心偏移度——
插针凸球面顶点与插针圆柱体轴线之间的距离。4技术要求
4.1分类
本标准的连接器分类如下。
类型：
名称：SC
中华人民共和国邮电部1997-02-28批准1997-07-01实施

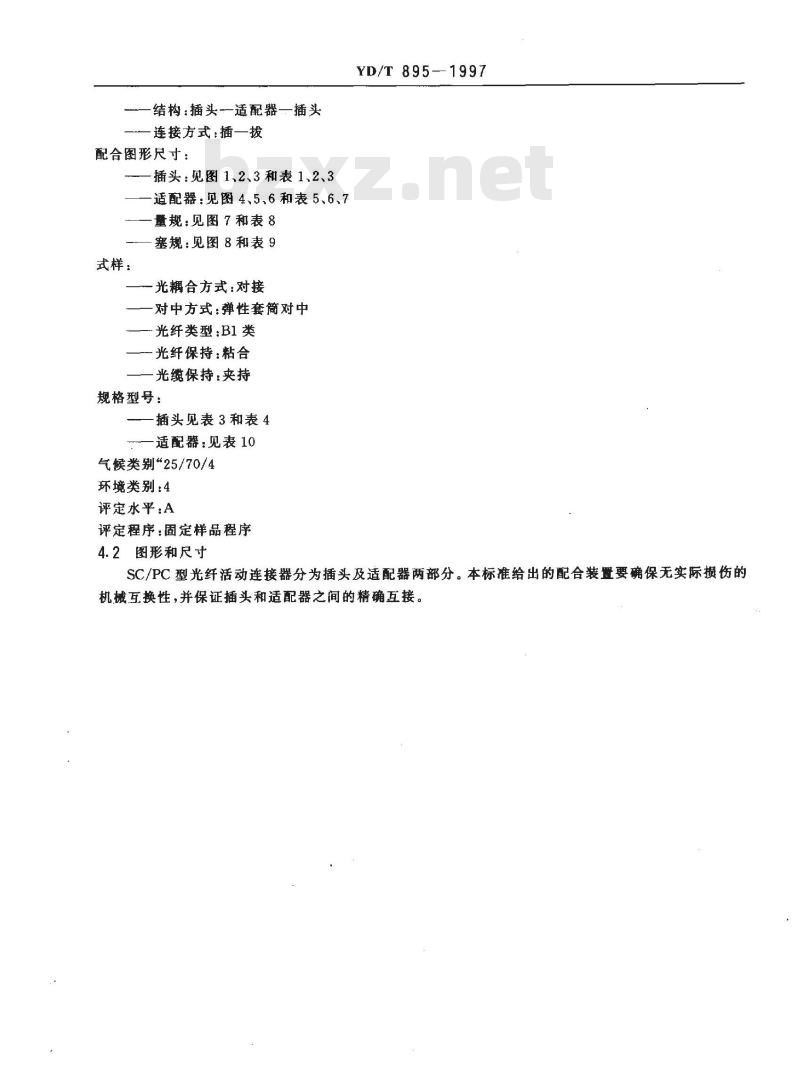

结构：插头一适配器一插头
连接方式：插一拨
配合图形尺寸：
插头：见图1、2、3和表1、2、3适配器：见图4、5、6和表5、6、7一量规：见图7和表8
塞规：见图8和表9
式样：
光耦合方式：对接
一对中方式：弹性套简对中
光纤类型：B1类
光纤保持：粘合
一光缆保持：夹持
规格型号：
插头见表3和表4
一适配器：见表10
气候类别\25/70/4
环境类别：4
评定水平：A
评定程序：固定样品程序
4.2图形和尺寸此内容来自标准下载网
YD/T 895-1997
SC/PC型光纤活动连接器分为插头及适配器两部分。本标准给出的配合装置要确保无实际损伤的机械互换性，并保证插头和适配器之间的精确互接。704

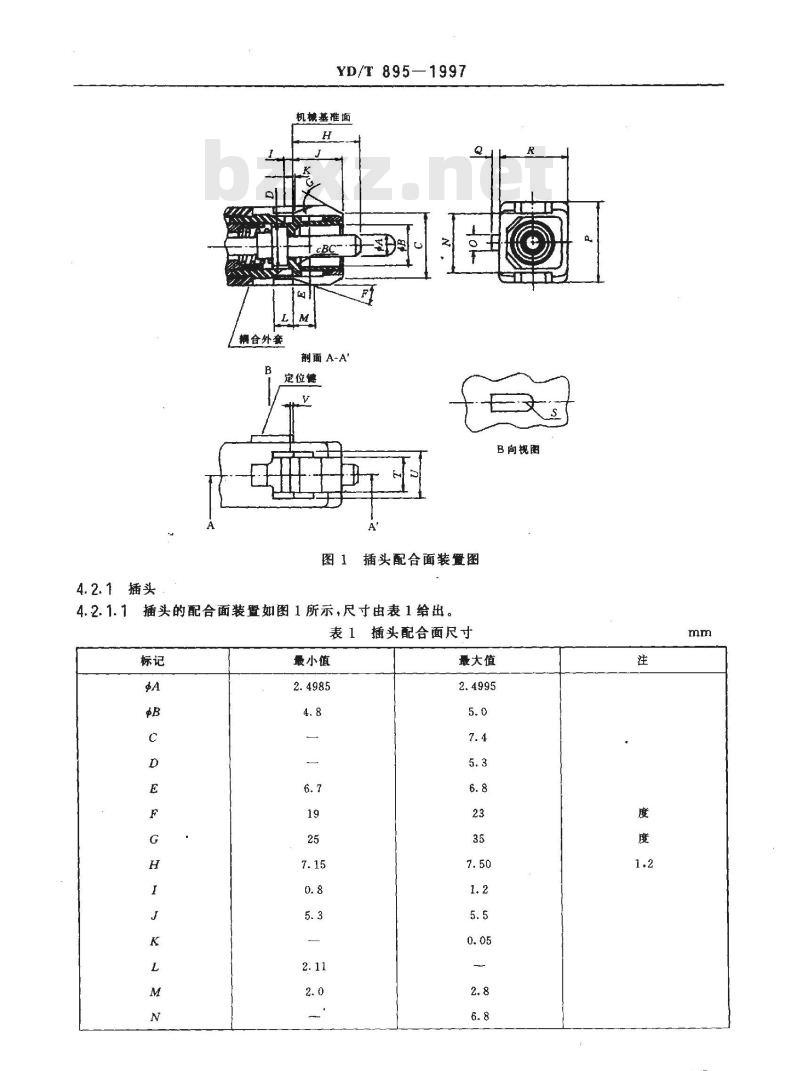

4.2.1插头
YD/T 895—1997
机基推面
耦合外套
削面A-A
定位键
图1插头配合面装置图
4.2.1.1插头的配合面装暨如图1所示,尺寸由表1给出表1插头配合面尺寸
最小值
B向视图
最大值
最小值
YD/T895

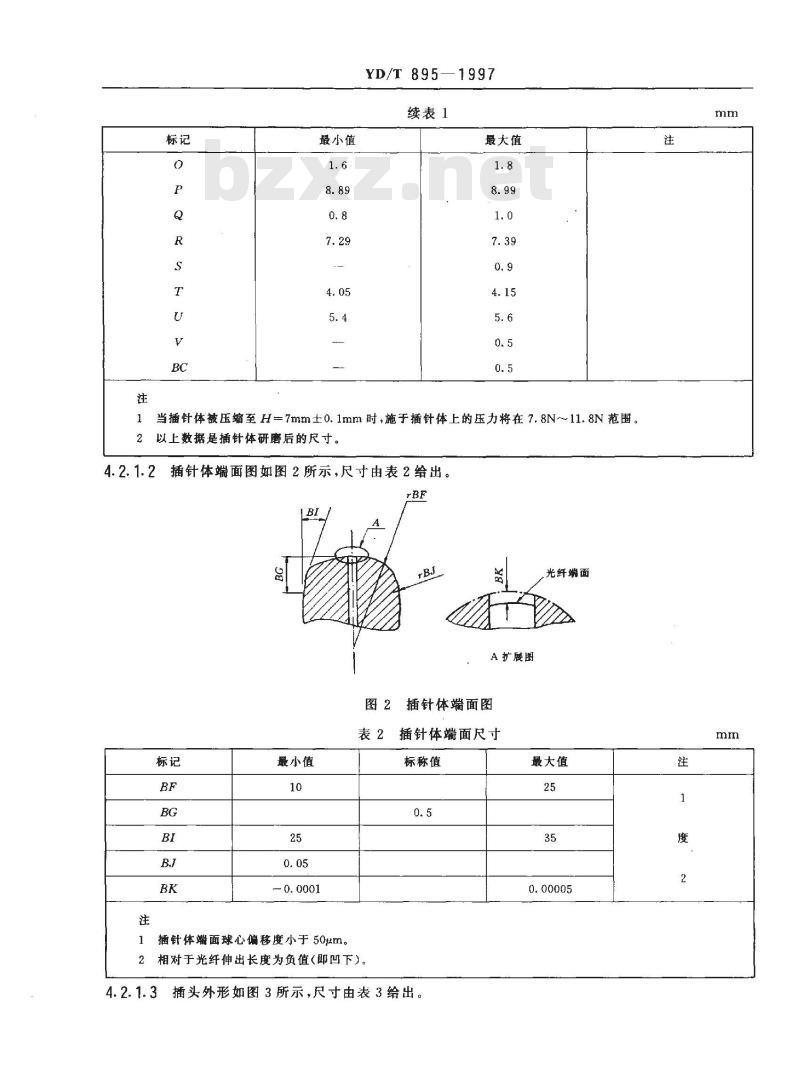

续表1
最大值
当插针体被压缩至H=7mm士0.1mm时，施于插针体上的压力将在7.8N~~11.8N范围。2以上数据是插针体研磨后的尺寸。4.2.1.2插针体端面图如图2所示，尺寸由表2给出。LBI
最小值
插针体端面球心偏移度小于50umrBF
A扩展图
图2插针体端面图
表2插针体端面尺寸
标称值
2相对于光纤伸出长度为负值（即凹下）。4.2.1.3
插头外形如图3所示，尺寸由表3给出。光纤端面
最大值
相对于型号1001和1002。
2相对于型号1003和1004。
3相对于型号1005和1006。
相对于型号1007和1008。
4.2.1.4颜色
插头外套和尾套宜为蓝色。
4.2.2＇适配器
最小值
YD/T 895--1997
图3插头外形图
表3插头外部尺寸
最大值
插头型号一览表
所有光缆外径
4.2.2.1适配器的配合面装置如图4所示，尺寸由表5给出。插针体材料
氧化锆
氧化锆
氧化锆
氧化错
YD/T895-1997
5适配器配合面尺寸
最小值
最大值
1这种连接器的对中结构是一个准直弹性套简，量规的保持力应在2.9N～5.9N范围。2用一个长和短的破折线表示适用于型号1003，1004，1007和1008。708
B向视图
YD/T 895-1997
机械基准面
导引糟
A-A'剖面
图4适配器配合面装置图
4.2.2.2适配器外形如图5所示，尺寸由表6给出。AF
图５适配器外形图
最小值
YD/T 895-1997
适配器外形尺寸
标称值
注：如果使用这一卡接的方式安装适配器，安装板的厚度应是1.6mm。4.2.2.3连接器安装面板通孔如图6所示，详细尺寸如表7所示。w
图6安装面板通孔图
表7安装板通孔尺寸
最小值
4.2:2.4适配器量规如图7所示，尺寸由表8给出。RCJ
图7适配器量规图
最大值
最大值
最小值
YD/T 895--1997
注：这一数值表示量规外部滑动的工作距离。适配器量规尺寸
标称值
4.2.2.5适配器塞规如图8所示，尺寸由表9给出。LCN
倒角或圆弧
图8适配器塞规图
表9适配器塞规尺寸
最小值
注：表面粗糖度符合ISO486的0.16μm~0.25xm范围。最大值
最大值
4.3标准连接器
YD/T 895-1997
表10适配器型号览表
外部件材料
套筒材料
氧化锆
磷膏铜
氧化锆
磷青铜
氧化锆
磷青铜
氧化锆
磷青铜
标准连接器是一套精密制造或精选的连接器，它包括标准插头和标准适配器，用作测量连接器的光学性能的参考标准，因此它的尺寸公差要求更高。4.3.1标准插头
标准插头其图形与插头相同，主要是插头的插针体精度更高，它的要求如下：插针体外径：2.4990±0.0003mm。光纤纤芯与插针体同轴度误差：标准适配器其图形与适配器相同，主要是选择低插人损耗的适配器。选择的标准必须是：用两个标准插头对适配器进行交换方向的插人连接，共进行10次插拔并量其插人损耗，其最大值应小于 0.1dB。
4.4光纤光缆
SC/PC型单模光纤光缆连接器所使用的光纤及光缆主要参数必须符合下列要求。4.4.1光纤
a）光学性能
衰减：≤0.4dB/km，=1310nm;≤0.3dB/km，^=1550nm。截止波长：1.10μm≤≤1.24μm。b）几何参数
包层直径：125μm士1μm
模场直径：9.5μm士0.5μm
模场同心度误差：≤0.5um
包层不圆度：≤1%
c）光纤筛选强度：>6N
d）温度特性：一40℃~～十80℃时，光纤附加衰减≤0.1dB/km4.4.2光缆
所用光缆外径分别为2mm、2.5mm、2.8mm和3.0mm四种。光缆外表光滑无底眼，其特性除与光纤相同外，还应符合下列条件。a）衰减;≤0.5dB/km
b）外径不圆度：≤10%
c）抗拉力强度：≥150N
d）最小弯曲半径：30mm
YD/T 895—1997
e）温度特性：-40℃~～+80℃时，光缆附加衰减≤0.2dB/km。f）颜色：黄色或橙色或用于特别场合所需的颜色。4.5材料
4.5.1插头和适配器所用塑料材料及光缆必须保证无老化现象并阻燃，能经受连接器所需的试验条件。
4.5.2胶合材料
制作SC/PC型单模光纤活动连接器所使用的粘结胶对连接器结构无不良影响，其物理、化学及光学特性应与光纤匹配，不得有损害连接器光学性能的情况发生。4.6连接器的光学性能
4.6.1SC/PC型连接器允许的光学性能指标：a）任一插头通过标准适配器与标准插头连接的插人损耗≤0.5dB（含重复性），回波损耗>40dB。b）两插头任意连接的插人损耗≤0.7dB（95%的概率），回波损耗35dB（95%的概率）。4.6.2SC/PC型连接器适配器允许相对于两个标准插头的损耗<0.3dB4.6.3各种例行试验后允许的附加损耗及附加回波损耗于表11所示。表11各种试验后附加损耗及附加回波损耗序号
4.7安全
试验名称
湿热(稳态）
温度循环
重复性
机械耐久性
锁紧机构强度
光缆抗拉
光缆扭转
附加损耗
附加回波损耗
SC/PC型连接器应用于光传输系统及光设备时，可能会从未加端帽或未端接的光纤输出端发射出危害的辐射，必须加以注意。
警告：
在操作小直径光纤时应小心，以免刺破皮肤，特别是眼睛部位。在光纤或光纤连接器传输光能量时，建议不要直接观看光纤或光纤连接器的端面，除非安全能量输出等级先已得到保证。5质量评定程序
质量评定程序包括鉴定批准程序和质量·致检验。5.1鉴定批准程序
5.1.1初始制造阶段
初始制造阶段定义为：
