【通信行业标准(YD)】 电话机附加设备进网技术要求及测试方法

YD/T868--1996www.bzxz.net

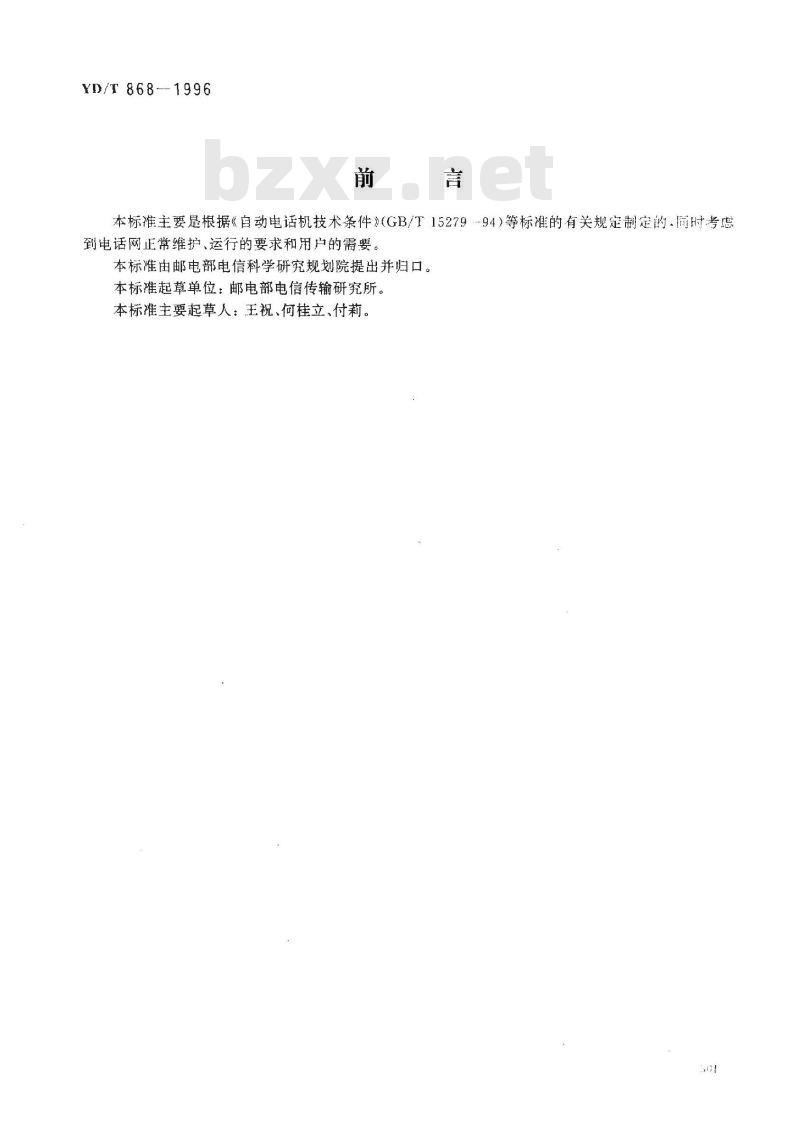

本标准主要是根据《自动电话机技术条件》（GB/T1527994）等标准的有关规定制定的.同时考虑到电话网正常维护、运行的要求和用户的需要。本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所。本标准主要起草人：王祝、何桂立、付莉。1范围

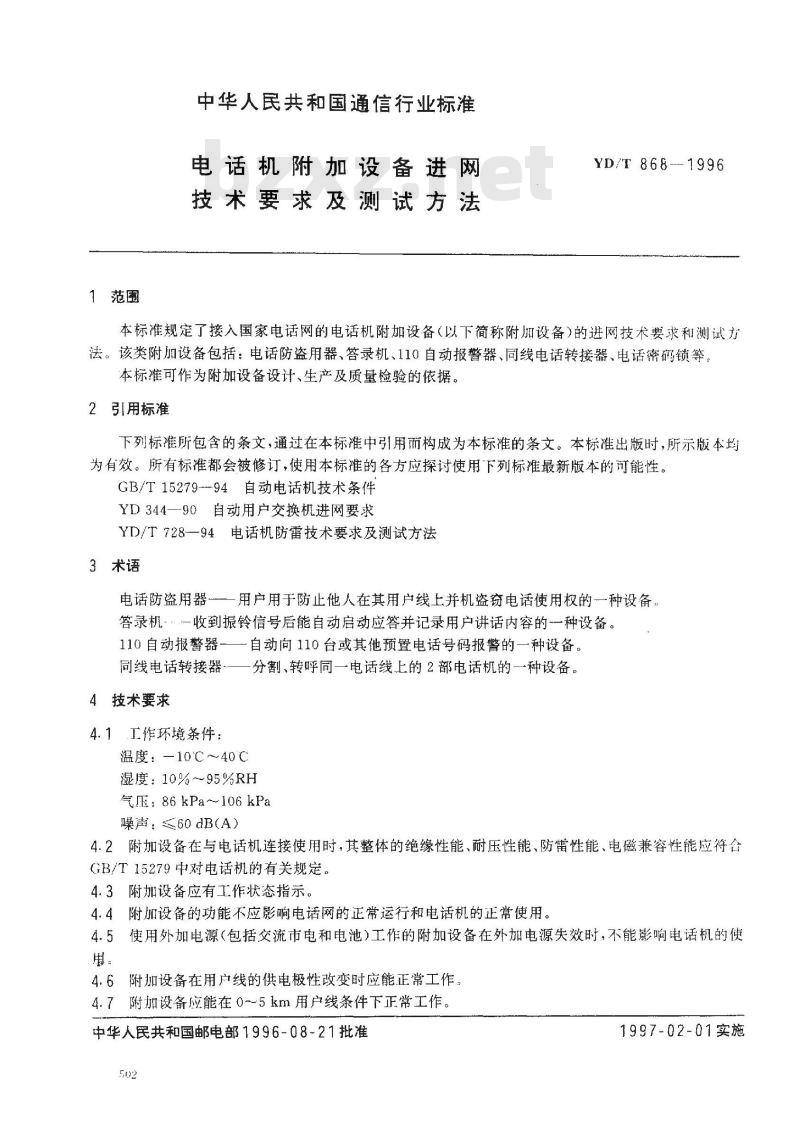

中华人民共和国通信行业标准
电话机附加设备进网
技术要求及测试方法
YD/T 868--1996
本标准规定了接入国家电话网的电话机附加设备（以下简称附加设备）的进网技术要求和测试方法。该类附加设备包括：电话防盗用器、答录机、110自动报警器、同线电话转接器、电话案码锁等本标准可作为附加设备设计、生产及质量检验的依据。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T15279--94自动电话机技术条件YD344—-90自动用户交换机进网要求YD/T728-—94电话机防雷技术要求及测试方法3术语
电话防盗用器—用户用于防止他人在其用户线上并机盗窃电话使用权的一种设备。答录机·…一收到振铃信号后能自动启动应答并记录用户讲话内容的一种设备。110自动报警器——自动向110台或其他预置电话号码报警的一种设备。同线电话转接器一分割、转呼同一电话线上的2部电话机的种设备。4技术要求
4.1工作环境条件
温度：-10℃～40C
湿度：10%~~95%RH
气E：86kPa～106kPa
噪声：≤60 dB(A)
4.2附加设备在与电话机连接使用时，其整体的绝缘性能、耐压性能、防雷性能、电磁兼容性能应符合GB/T15279中对电话机的有关规定。4.3附加设备应有工作状态指示。4.4附加设备的功能不应影响电话网的正常运行和电话机的正常使用。4.5使用外加电源（包括交流市电和电池)工作的附加设备在外加电源失效时，不能影响电话机的使用。
4.6附加设备在用户线的供电极性改变时应能正常工作。4.7附加设备应能在0~5km用户线条件下正常工作，中华人民共和国邮电部1996-08-21批准502
1997-02-01实施
YD/T 868-1996

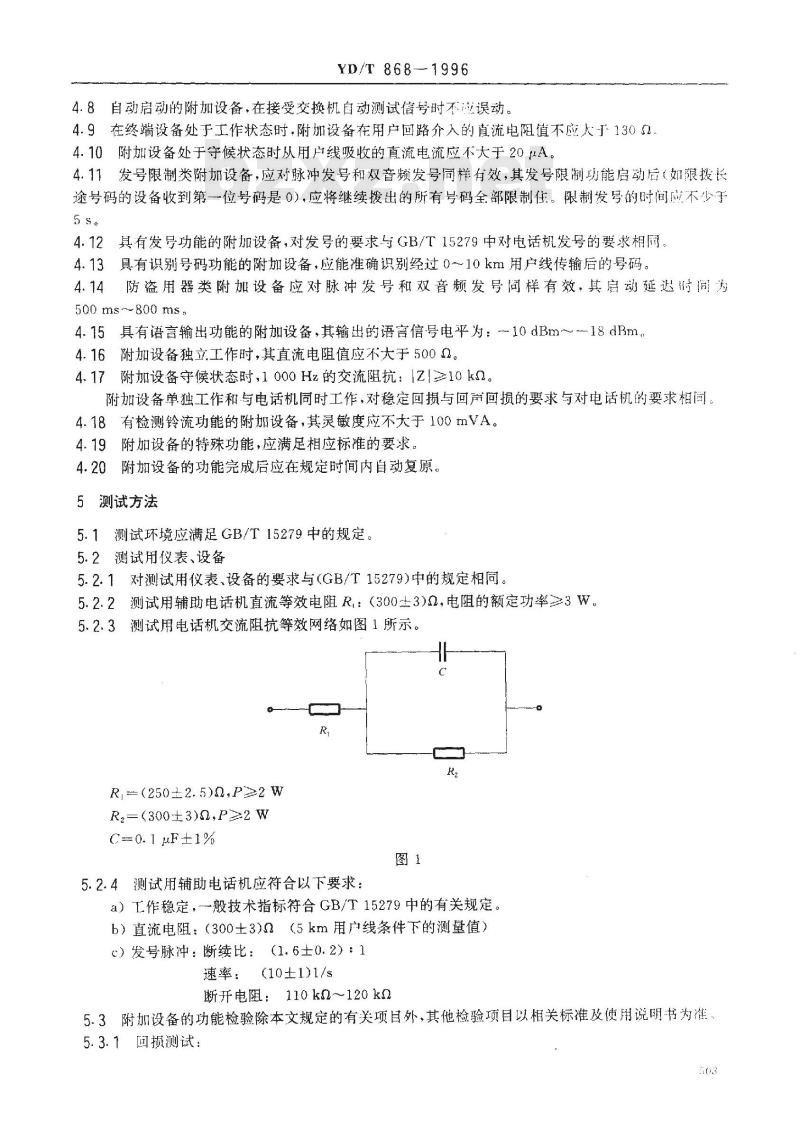

4.8自动启动的附加设备，在接受交换机自动测试信号时不应误动。4.9在终端设备处于工作状态时，附加设备在用户回路介入的直流电阻值不应人于130Q4.10附加设备处于守候状态时从用户线吸收的直流电流应不大于20μA。4.11发号限制类附加设备，应对脉冲发号和双音频发号同样有效，其发号限制功能启动后（如限拨长途号码的设备收到第一位号码是0），应将继续拨出的所有号码全部限制住。限制发号的时间应不少于5s。
2具有发号功能的附加设备，对发号的要求与GB/T15279中对电话机发号的要求相同。4.12
4.13具有识别号码功能的附加设备，应能准确识别经过0～10km用户线传输后的号码。防盗用器类附加设备应对脉冲发号和双音频发号同样有效，其启动延迟附间4.14
500 ms~800 ms.
4.15具有语言输出功能的附加设备，其输出的语言信号电平为：10dBm~～-18dBm。4.16附加设备独立.工作时，其直流电阻值应不大于500Q。4.17附加设备守候状态时，1000Hz的交流阻抗：1Z/≥10k2。附加设备单独工作和与电话机同时工作，对稳定回损与回简回损的要求与对电话机的要求相间。4.18有检测铃流功能的附加设备，其灵敏度应不大于100mVA。4.19附加设备的特殊功能，应满足相应标准的要求。4.20附加设备的功能完成后应在规定时间内自动复原。5测试方法
5.1测试环境应满足GB/T15279中的规定。5.2测试用仪表、设备
5.2.1对测试用仪表、设备的要求与(GB/T15279)中的规定相同。5.2.2测试用辅助电话机直流等效电阻R：（300土3)Q，电阻的额定功率≥3W。5.2.3测试用电话机交流阻抗等效网络如图1所示。C
R, =(250±2.5)Q,P≥2 W
R2-(300±3)2,P≥2W
C=0. 1 μF±1%
5.2.4测试用辅助电话机应符合以下要求：a）工作稳定，一般技术指标符合GB/T15279中的有关规定。b）直流电阻：（300士3)2（5km用户线条件下的测量值）c）发号脉冲：断续比：（1.6士0.2）：1速率：（10±1)1/s
断开电阻：110kQ~120k
5.3附加设备的功能检验除本文规定的有关项目外，其他检验项目以相关标准及使用说明书为准、5.3.1回损测试：
YD/T 868--1996

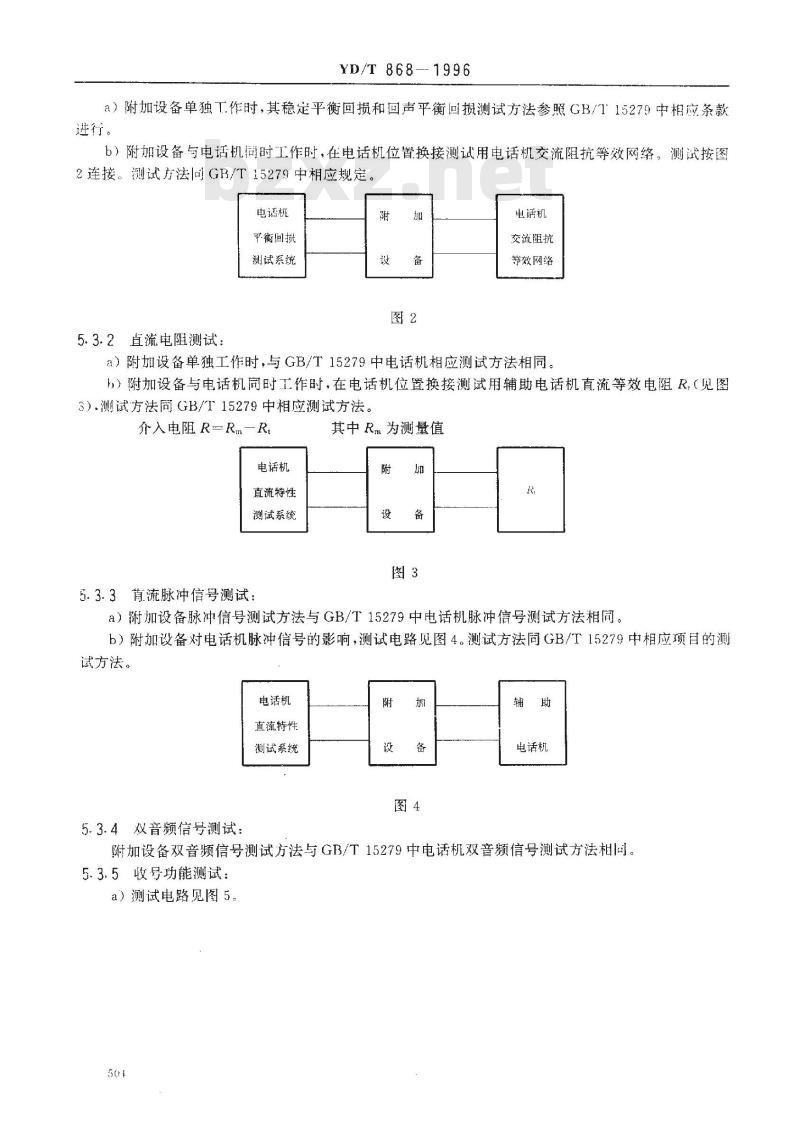

a）附加设备单独T作时，其稳定平衡回损和回声平衡回损测试方法参照GB/T15279中相应条款进行。
b）附加设备与电话机同时工作时，在电话机位置换接测试用电话机交流阻抗等效网络。测试按图2连接。测试方法回GB/T15279中相应规定。电话机
平衡回损
测试系统
5.3.2直流电阻测试：
电话机
交流阻抗
等效网络
a）附加设备单独工作时，与GB/T15279中电话机相应测试方法相同。h）附加设备与电话机同时工作时，在电话机位置换接测试用辅助电话机直流等效电阻R（见图3）.测试方法GB/T15279中相应测试方法。介入电阻R一Rm一Rt
电话机
直流特性
测试系统
5.3.3首流脉冲信号测试：
其中Rm为测量值
a）附加设备脉冲信号测试方法与GB/T15279中电话机脉冲信号测试方法相同。b）附加设备对电话机脉冲信号的影响，测试电路见图4。测试方法同GB/T15279中相应项目的测试方法。
电话机
直流特性
测试系统
5.3.4双音频信号测试：
电话机
附加设备双音频信号测试方法与GB/T15279中电话机双音频信号测试方法相间。5.3.5收号功能测试：

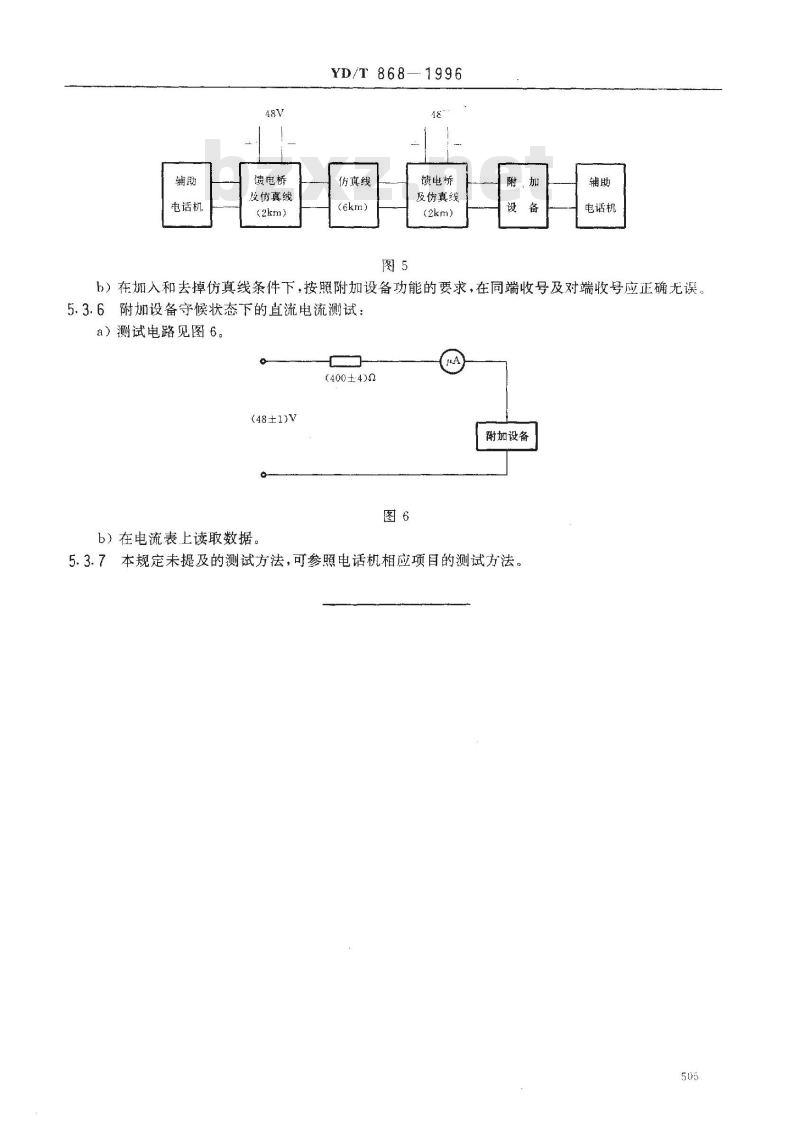

a）测试电路见图5。
电话机
馈电桥
改仿真线
(2km）
YD/T 868
仿真线
馈电桥
及仿真线
电话机
b）在加入和去掉仿真线条件下，按照附加设备功能的要求，在同端收号及对端收号应正确无误。5.3.6附加设备守候状态下的直流电流测试：a）测试电路见图6。
(400±4)0
(48±1)V
b）在电流表上读取数据。
附加设备
5.3.7本规定未提及的测试方法，可参照电话机相应项目的测试方法。505
