【通信行业标准(YD)】 数字电话机传输性能技术要求和测试方法

YD/T867-1996

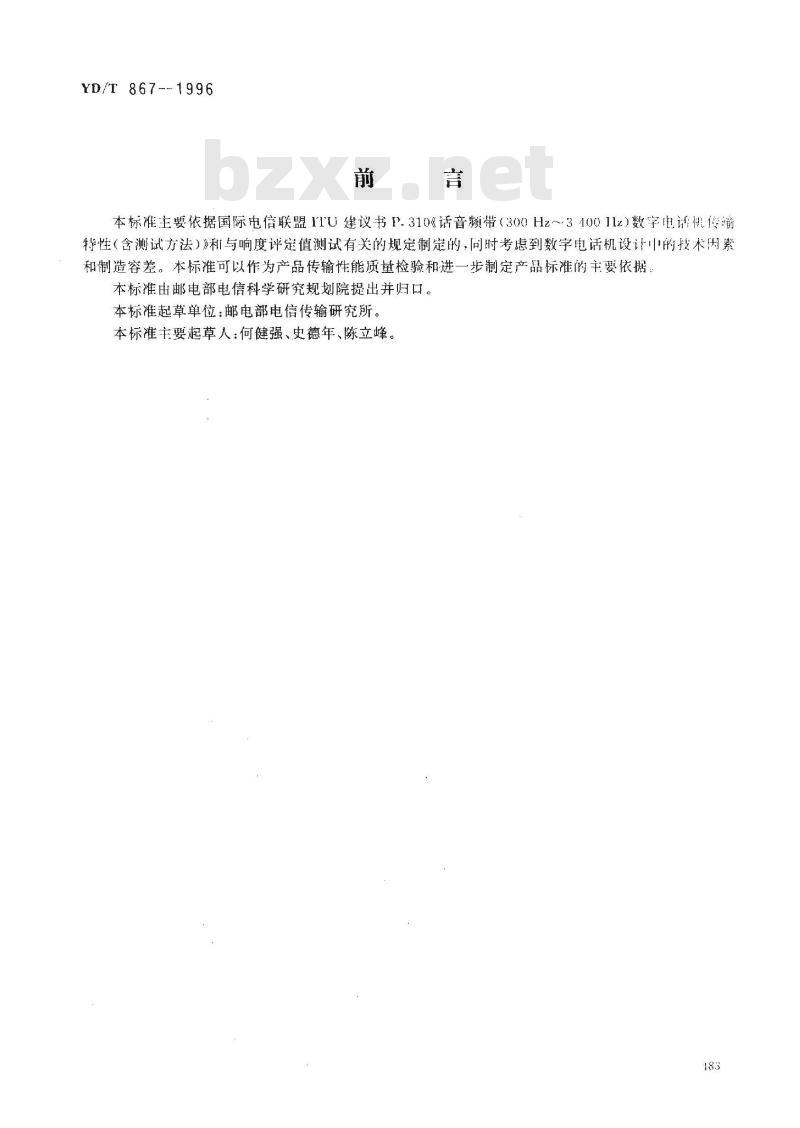

本标准主要依据国际电信联盟1TU建议书P.310《话音频带（300Hz～3100I1z）数宇电话机传特性（含测试方法）》和与响度评定值测试有关的规定制定的，同时考虑到数字电话机设计中的技术因素和制造容差。本标准可以作为产品传输性能质量检验和进一步制定产品标准的主要依据本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所。本标准主要起草人：何健强、史德年、陈立峰、183
1范围

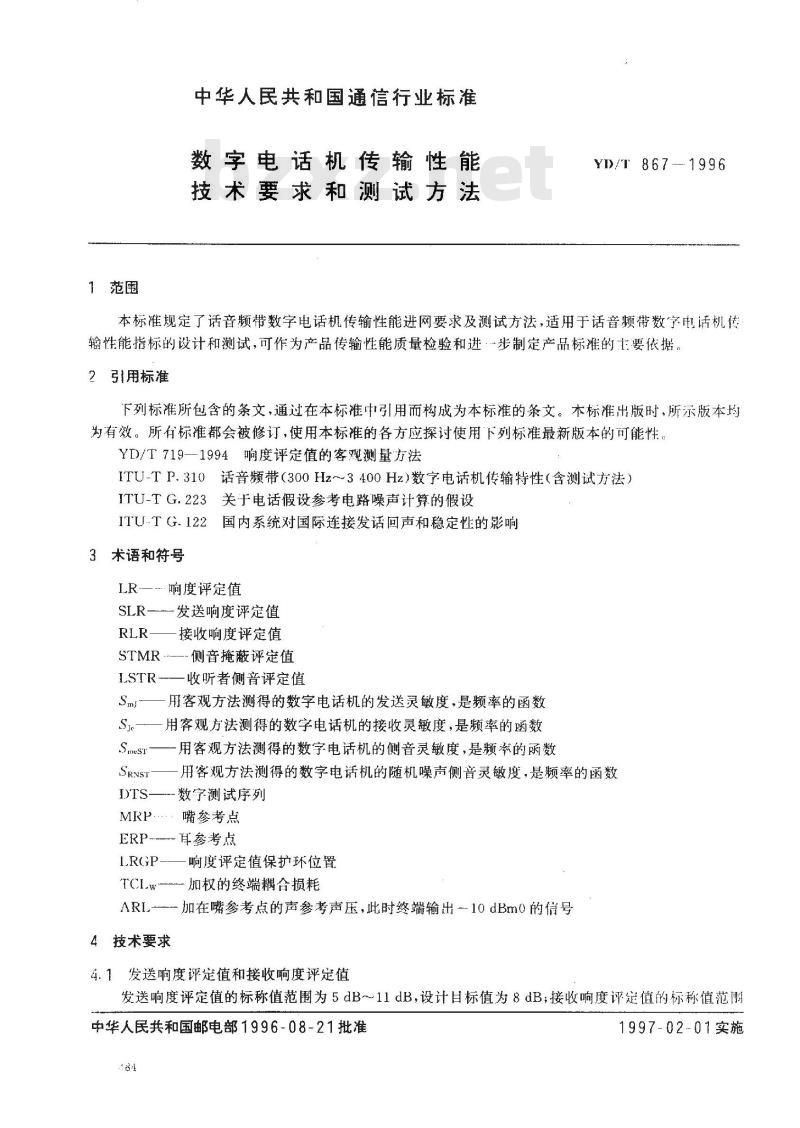

中华人民共和国通信行业标准
数字电话机传输性能
技术要求和测试方法
YD/T 867--1996
本标准规定了话音频带数字电话机传输性能进网要求及测试方法，适用于话音频带数字电话机传输性能指标的设计和测试，可作为产品传输性能质量检验和进·步制定产品标准的主要依据2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。YD/T719—1994响度评定值的客观测量方法ITU-TP.310话音频带（300Hz~3400Hz)数字电话机传输特性（含测试方法）ITU-TG.223关于电话假设参考电路噪声计算的假设ITU-TG.122国内系统对国际连接发话回声和稳定性的影响3术语和符号
LR响度评定值
发送响度评定值
接收响度评定值
侧音掩蔽评定值
收听者侧音评定值
用客观方法测得的数字电话机的发送灵敏度，是频率的函数用客观方法测得的数字电话机的接收灵敏度，是频率的函数用客观方法测得的数字电话机的侧音灵敏度，是频率的函数用客观方法测得的数字电话机的随机噪声侧音灵敏度，是频率的函数数字测试序列
嘴参考点
ERP耳参考点
响度评定值保护环位置
TCI.w加权的终端耦合损耗
4技术要求
加在嘴参考点的声参考声压，此时终端输出--10dBm0的信号4.1发送响度评定值和接收响度评定值发送响度评定值的标称值范围为5dB~11dB，设计目标值为8dB；接收响度评定值的标称值范制中华人民共和国邮电部1996-08-21批准184
1997-02-01实施

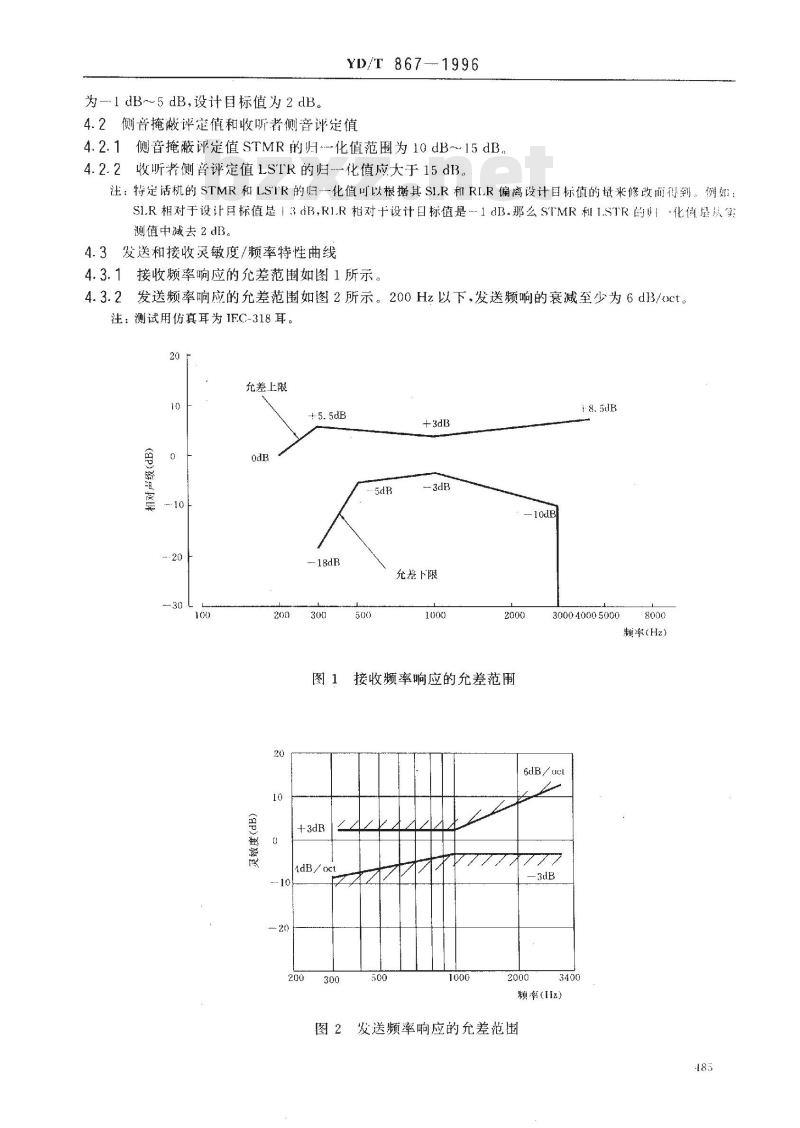

为-1dB～5dB,设计目标值为2dB。YD/T 867
4.2侧音掩蔽评定值和收听者侧音评定值1996
4.2.1侧音掩蔽评定值STMR的归--化值范围为10dB～15dB4.2.2收听者侧音评定值LSTR的归---化值应大于15dB。注：特定话机的STMR和LSTR的归一化值可以根据其SIR和RLR偏离设计国标值的基来修改通待到，例如：SIR相对于设计月标值是13dB,RI.R相对十设计目标值是-1dB.那么STMR租I.STR的+化值是从实测值中减去2 dB。
4.3发送和接收灵敏度/频率特性曲线4.3.1接收频率响应的允差范围如图1所示。4.3.2发送频率响应的允差范围如图2所示。200Hz以下，发送频响的衰减至少为6dB3/oct。注：测试用仿真耳为IFC-318耳。20
充差上限
允差下限
图1接收频率响应的允差范用
300040005000
6dB/uc
AdB/oct
频率(z）
图2发送频率响应的允差范围
频率(Hz）

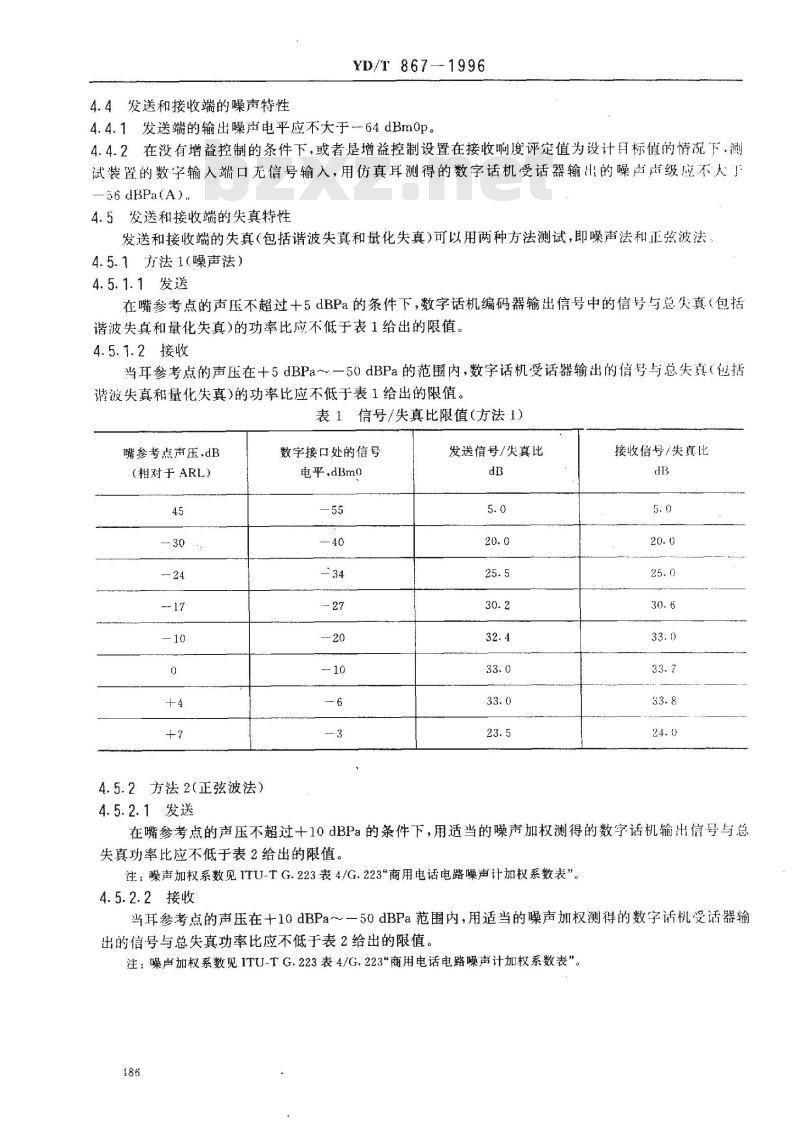

4.4发送和接收端的噪声特性
YD/T 867-1996
4.4.1发送端的输出噪声电平应不大于64dBmop。4.4.2在没有增益控制的条件下，或者是增益控制设置在接收响度评定值为设计目标值的情况下，测试装置的数字输入端口无信号输入，用仿真耳测得的数字话机受话器输出的噪声声级应不人于--56 dBPa(A)
4.5发送和接收端的失真特性
发送和接收端的失真（包括谐波失真和量化失真)可以用两种方法测试，即噪声法和正弦波法4.5.1方法1（噪声法）
4.5.1.1发送
在嘴参考点的声压不超过十5dBPa的条件下，数字话机编码器输出信号中的信号与总失真（包括谐波失真和量化失真)的功率比应不低于表1给出的限值。4.5.1.2接收
一50dBPa的范围内，数字话机受话器输出的信号与总失真（包括当耳参考点的声压在+5dBPa～
谐波失真和量化失真)的功率比应不低于表1给出的限值。表1信号/失真比限值（方法1）
嘴参考点声压，dB
（粗对于ARL）
4.5.2方法2（正弦波法）
4.5.2.1发送
数字接口处的信号
电平，dBmo
发送信号/失真比
接收信号/失真比
在嘴参考点的声压不超过十10dBPa的条件下，用适当的噪声加权测得的数字话机输出信号与总失真功率比应不低于表2给出的限值。注：噪声加权系数见ITU-TG.223表4/G.223“商用电话电路噪声计加权系数表”。4.5.2.2接收
当耳参考点的声压在十10dBPa～～一50dBPa范围内，用适当的噪声加权测得的数字话机受话器输出的信号与总失真功率比应不低于表2给出的限值。注：噪声加权系数见ITU-TG.223表4/G.223\商用电话电路噪声计加权系数表”。186
嘴参考点声压dB
（柜对于ARL）
4.6带外信号的抑制
4.6.1发送
YD/T 867

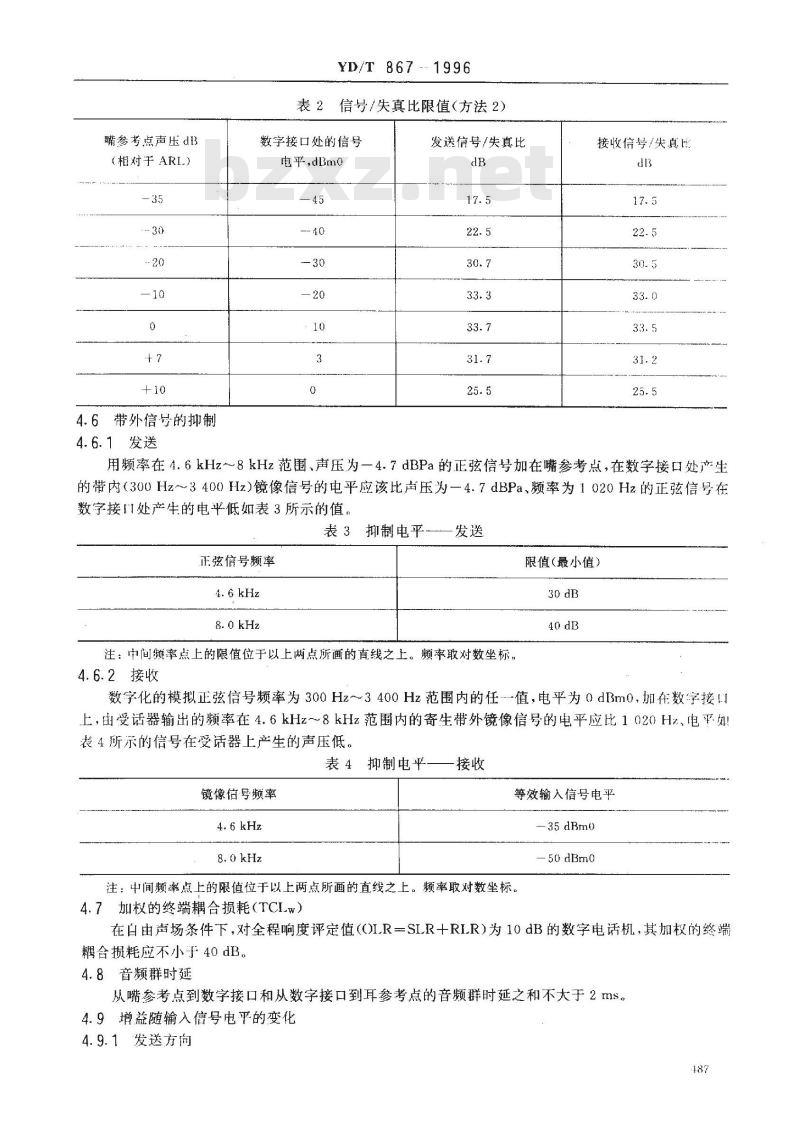

表2信号/失真比限值（方法2）
数字接口处的信号
电平，dBmo
发送信号/失真比
接收信号/失真比
用频率在4.6kHz～8kHz范围、声压为一4.7dBPa的正弦信号加在嘴参考点，在数字接口处产生的带内（300Hz～3400Hz)镜像信号的电平应该比声压为—4.7dBPa、频率为1020Hz的正弦信号在数字接门处产生的电平低如表3所示的值。表3#
抑制电平
正弦信号频率
限值(最小值）
注：中间频率点上的限值位于以上两点所画的直线之上。频率取对数坐标。4.6.2接收
数字化的模拟正弦信号频率为300Hz～3400Hz范围内的任-值，电平为0dBm0，加在数字接！上，由受话器输出的频率在4.6kHz～8kHz范围内的寄生带外镜像信号的电平应比1020Hz、电平如表4所示的信号在受话器上产生的声压低。表4抑制电平
镜像信号频率
等效输入信号电平
35 dBmO
50dBmo
注：中间频率点上的限值位于以上两点所画的直线之上。频率取对数坐标。4.7加权的终端耦合损耗（TCLw）在白由声场条件下，对全程响度评定值（OI.R一SLR十RLR)为10dB的数字电话机，其加权的终端耦合损耗应不小于40 dB。
4.8音频群时延
从嘴参考点到数字接口和从数字接口到耳参考点的音频群时延之和不大于2ms。4.9增益随输入信号电平的变化
4.9.1发送方向
YD/T 867
数字话机的输出电平相对嘴参考点声压的变化特性应该是线性的。相对于ARI活正的增益变化应该在图3所示的范围内。
4.9.2接收方向
相对ARL的
发送声东（dB3)
图3发送方向上的增益随输入信号的变化特性数字话机在接收向土输出信号幅度相对于输入信号电平的变化特性应该是线性的。相对于输入电平为10 dB3mO时的增益变化应在图4所示的范围内。2.0
5测试方法
5.1测试坏境条件
输入信号
电书（dBmo)
图4接收方向上的增益随输入信号的变化特性除特殊规定外，所有测试均应在下列正常条件下进行：温度：15℃～35℃
相对湿度：45%~75%
气：86kPa~106kPa
环境噪声：≤50dB(A）
5.2定义
5.2.1测试数字电话机的方法
5.2.1.1编解码器方案
在本方案中，用一个编解码器把电话机的经过压扩的输入/输出比特流转换成等效的模拟值，使得有的模拟测试方法和仪表仍可以使用。在本方案中，编解码器必须是一种高质量的编解码器，其特性488
要尽叮能地与理想的编解码器接近。测试力框图如图5所示。
YD/T 867
数字话机
复用器
5.2.1.2直接数字处理方案
“参号编解码器”
测试装置
数字话机测试装置（编解码器方案）「模拟式仪器
在本方案中，把电话机的经过压扩的数字输入/输出比特流直接进行处理。测试方框图如图6所手数宰话机
复用器
直接数字
处理单元
图6数字话机测试装置（直接数字处理方案）5.2.20dB参考点的定义
为了与已经在数字市话交换机中使用的现有的编解码器保持兼容性（数字市话交换机被定义为O dBr点），则编解码器应该按下述来定义：D/A转换器：均方根值比编解码器的最大不失真输入信号电平低3.14dB的模拟正弦波信号所产生的PCM数字测试序列(DTS)，将在600Q负载上产生0dBm的电平。A/D转换器：由6002信号源产生的0dBm的信号将给出相当于均方根值比编解码器的最大不失真输入信号电平低3.14dB的模拟正弦波信号的PCM信号的数字测试序列（DTS），5.2.3数字接口的定义
数字接口应该能够提供使数字话机在所有测试下都能工作的必要的信令和管理程序。该接二必须能够把被测数字话机输出的话音通道的数字流转换成能够与测试设备兼容的-种格式。5.2.4参考编解码器
5.2.4.1参考编解码器应该满足如下要求：a）至少用14位的高质量的A/D和D/A转换器，并把输出信号做码型变换，使其符合机应编码(A律)的PCM 格式。
b）满足图7所示的滤波器频响。189
5.2.4.2模拟接口
YD/T 867---1996
A777777
3000340036001000Hz
图7参考编解码器的发送或接收侧的衰减/频率失真参考编解码器的模拟接口的输出和输入阻抗回损和纵向转换损耗应满足：#）输入和输出阻抗：平衡、不接地，600Q；b）间损：在200Hz~～4000Hz频率范围内，不小于46dB；c）纵向转换损耗：在200Hz~～4000Hz频率范围内，不小于46dB。5.2.5LRGP位置定义
测量时手柄应按LRGP位置固定在头型架上。如图8所示的LRGP位置的参数规定如下：仿真嘴唇圈中心点
耳承平面中心点
耳戚平面与手柄对称
平而的交线
仿真嘴出声孔轴线方向
话机手柄
-22°;.-- 12.9°;8--136 mm-39°: 8-13图8响度评定值保护环位置
图中：α-
受话器耳承平面与手柄对称平面的交线，与受话器耳承平面中点与仿真嘴唇圈中心点连线之间的夹角。
一手柄对称平面与头的垂直平面的交线和手柄对称平面与耳承平面的交线之间的夹角手柄的对称平面在α、角和线所组成的平面上。耳承平面中心点与仿真嘴唇圈中心点的距离。力：受话器的旋转角，旋转轴为耳承垂直中心线（YY）。6一-于柄旋转角，旋转轴为手柄纵向轴线（XX）。5.2.6真嘴
仿真嘴应具有下列特性：
a）仿真嘴出声孔附近的声压分布必须近似人嘴附近的声压分布，b）仿真嘴的声阻抗必须模拟人嘴的情况，使电话机手柄的声障效应引起声增加与人嘴情况相似。
c）可以发山最人声级：真嘴能在MRP处产生的连续话音不低于16dBPa。d）线性要求：MRP处的声级在-14dBPa至+6dBPa范围，当激励信号变化6dB时，MR处声级490
变化应在（6+0.5）dB范围内。
YD/T 867
e）白由场声级的频响：在采用均衡技术后，仿真嘴输出白由场声压.以1020Hz为参考点，在MRP处应能达到表5的要求。
表5MRP处自由场声级的频响
频率范围，Hz
200~~4000
100~200
4 000~8 000
f）谐波失真：满足表6的要求，频率范围，Hz
100～125
≥125～200
200~8 000
5.2.7仿真耳
对伤真耳特性的要求：
表6仿真嘴的谐波失真
二次谐波
频响容差.d3
谐波失真
三次谱波
a）在电话机手柄的实际使用条件下，仿真耳对电话机受话器所呈现的阻抗应可人耳相似。h）仿真耳的灵敏度定义为测量传声器的声压灵敏度，在100Hz～8000Hz范用内的波动应不超过±0.5dB。
日前推荐使用IEC-318型仿真耳。5.2.8测量用窄带噪声
有限带宽噪声激励源应满足下列要求：a）在发送滤波器的带宽内，幅度近似了高斯分布。3dB点之间的带宽应在100Hz~~200H的范用内。
b）在发送滤波器输出口测到的谱线数不少于25.谱线间隔不大于8Hz。c）峰值对均方根值的比：10.5dB，容差土0.5dB。d）发送信号的频率位置：在350Hz和550Hz之间。5.3数字电话机传输性能的测量
5.3.1发送
5.3.1.1发送灵敏度/频率特性的测量5.3.1.1.1定义
数字话机的发送灵敏度用嘴参考点的自由场声压和数字话机在测试装置接处的输出电来定义。发送灵敏度是频率的函数。对-个特定频率或窄频带而育，数字话机的发送灵敏度用公式(1）链义：Smj=2olgV,/pa）dB(相对于1V/Pa)式中：发送输出6000终端电阻上的电压；pm
一嘴参考点的声压。测量时必须将被测话机的手柄移开。5.3.1.1.2测量
a）嘴参考点声压pm的测量
YD/T867--1996
测量按图9进行，将标准半英寸无方向性自由场型传声器以90°入射方向按放在伤真嘴圈前25 mm处(MRP).
当采用正弦波扫频测量时，先在1020Hz频率点将嘴参考点的声压调到一4.7dBPa。可采用伤真嘴均衡技术减少该点声压的频响不均匀勾度。按1/12倍频保频率间隔测量各频率点的声压P使其波动在200Hz～4000Hz范围内不大于1dB（以1020Hz为参考）。当带宽扩展到8kHz时，则要求在100.Hz8000Hz扩展频率范圈内的波动不大于+2/--5dB。注：当用宽带测试信号，如语谱噪声、仿真话音、粉红噪声等进行测试时，建议将m也调整到：4.7a13P。4.7dEPa（相对--1Pa)
均衡过的声源
标准英小无方向性
自由场型传声器
图9嘴参考点自由场声压的测量
b）数字话机发送输出电压V的测量在图9中移去传声器，将话机手柄按LRGP位置固定在头型架上。保持仿真嘴的驱动声源不变。将测试装置的输出终端600Q电阻，按图10所示用电平表或频谱分析仪测量V)。当采用直接数字处理方案时，直接山数字处理单元处理数字电话机输出的经过压扩的数字信号。安静伪房间wwW.bzxz.Net
仿真嘴
正弦波
发生器
数学话机
电平记录器
战失真仪
图10发送频率特性的测量一
测试装置
测量改大器
扫描正弦波技术
测量频率范闹200Hz～4000Hz.正弦频率间隔为1/12倍频程。5.3.1.2失真
a）方法1(噪声法）
MRP点的输入信号是有限带宽的噪声信号。施加于嘴参考点处的声压相对于ARI.分别为—45 dB,—40 dB,-35 dB,-30 dB,—24 dB,-20 dB,-17 dB, -10 dB,—5 dB,0 dI3.4 dB.7 dB.输人声压应不超过十5dBPa。测试数字话机输出的信-号与总失真功率比。b）方法2（正弦波法）
YD/T 867—1996
频率在1004Hz1025Hz范围内的正弦信号加在嘴参考点处，其声压相对于ARL.分别为一35dB,一30 dB,-25dB—20 dB,—15dB,一5dB,0dB,7 dB,10 dB,输声压应不超过+I0 dBPa。测试数字话机输出的信号与总失真功率比。5.3.1.3噪声
将数字话机按I.RGP位置固定在头型架上，耳承耦合在IEC-318耳上，防止声泄漏。在安静的坏境中（环境噪声低于30dB(A))测试数字话机输出的噪声功率。5.3.1.4带外输入信号的抑制
将数字电话机按LRGP位置固定在头型架上，话机手柄耳承耦合在IEC-318耳上，防止声泄漏。将1020Hz、一4.7dBPa的声激励加于嘴参考点处，测试数字话机的输出电平作为参考电平将输入信号频率分别调整到4.65kHz，5kHz，6kHz，6.5kHz，7kHz，7.5kHz.保持其压不变，用选频表测试数字话机输出的带内（300Hz～3400Hz)镜像信号的电平。5.3.2接收
5.3.2.1接收灵敏度/频率特性的测量5. 3.2.1.1定义
数字话机的接收灵敏度是用测试装置输入端6002内阻信号源的开路电压与受话器耦合到仿真耳“的声压来定义。接收灵敏度是频率的函数，对一个特定频率或窄频带而言，数字话机的接收灵敏度用下式定义：
Sj。= 20lg(pe/E）dB(相对于1 Pa/V）式中：1/2E—6002内阻信号源开路电压的1/2；p。仿真耳测得的受话器输出声压（在 ERP)。5.3.2.1.2测量
a）振荡器输出电压的校准
振荡器内阻为6000输出止弦波电压用6002终端测量，其输出电平应为一18dBV.在：200Hz4000Hz频率范围内的波动应不大于+0.1dB（相对于1020Hz），输出止弦波信号的谐波失真应不大了0.5%。当采用直接数字处理方案时，加在测试装置输人端口的数字化的模拟正弦信号平为-18dBV。
b）受话器输出声压p.的测量
测量按图11进行，将话机手柄耳承耦合在1EC-318耳上，防止声泄漏，按1/12倍频程间隔，在频率范围200Hz～4000Hz内，测量各中心频率点的声压pe。5.3.2.2失真
a）方法1（噪声法）
将话机于柄按LRGP位置固定在测试头型架上，手柄耳承耦合在IEC-318耳上，防止声泄漏。有限带宽噪声加在测试装置的输入端口上，其电平分别为一55dBm0，--50dBmO，45dBm，40dBm034 dBm0,-30 dBm0,-27 dBmO, -20 dBm0, --15 dBm0,-10 dBm0, --6 dBmO. ---3 dBm0。用仿真耳、测量放大器和电平记录仪测量数字话机受话器输出信号中的信号与总失真功率比。b）方法2（正弦波法）
将话机手柄按LRGP位置固定在测试头型架上，手柄耳承耦合在IEC-318耳上，防止声泄漏：在1004Hz～1025Hz频率范围内的正弦信号加在测试装置的输入端口上，其电平分别为·45d1m0.-40 dBm0, - 35 dBm0, -- 30 dBmO, - 25 dBmO, -- 20 dI3mO, -- 15 dBrnO, - 10 dBmO, - 3 dBrno.O dBmo。
用仿真耳、测量放大器和电平记录仪测量数字话机受话器输出信号中的信号与总失真功率比5.3.2.3噪声
伤真邮
测量放大器
YD/T 867
数字话机
安静的房间
电平记录器
或失真仪
图11接收频率特性的测量--~扫描正弦波技术606
正弦渡
发生器
将数字话机按LRGP位置固定在头型架上，耳承耦合在IEC318耳上，防止声泄漏。没有电激励信导加在输入口上，在安静的环境中（环境噪声低于30dB(A）)测试数字话机受话器输山的噪声由级。5.3.2.4带外信号的抑制
将话机手柄按I.RGP位置固定在测试头型架上，于柄耳承耦合在IEC-318耳上，防止声泄漏，在测试装置接口处施加频率分别为500Hz.1000Hz，2000Hz，3150Hz的正弦信号，其电平为（dBm0，用仿真耳、测量放大器、选频表测量数字话机受话器输出的频率在4.6kHz~~8kHz范围内的寄生带外信导电平。
5.3.3侧首
5.3.3.1定义
5.3.3.1.1发送侧音灵敏度
发送侧音灵敏度用嘴参考点的自由场声压和受话器耦合到仿真耳的声压来定义。数字话机的发送侧音灵徽度用下式定义：
Smesr=20lg(p/pa）dB(相对于1Pa/Pa）式中：P---嘴参考点的自由场声压，测量时必须将被测话机的于柄移开；力用仿真耳测得的受话器输出声压。5.3.3.1.2受话侧音灵敏度
数字话机的受话侧音灵敏度用嘴参考点的扩散场噪声声压和受话器耦合到仿真耳的声压求定义。数字话机的受话侧音灵敏度用下式定义：SRNST
20lg（pe/pR）dB(相对于1Pa/Pa）式中：PR-.嘴参考点的扩散场噪声声压，测量时必须将被测话机的手柄移开；力.··用真耳测得的受话器输出声压。5.3.3.2测量
5.3.3.2.1发送侧音灵敏度的测量a）嘴参考点的声压按5.3.1.1.2a)款测量，但频率范用应扩展到100Hz～8000Hz。b）受话器输出声压p。的测量。A
测基按图12进行。将数字话机手柄按IRGP位置固定在测试头型架上，同附将手柄耳承耦台到IEL：318耳上，防止声泄漏，按1/12倍频程间隔，在100Hz～8000Hz频率范围内，测量受话器的侧音输出声压peo
