【医药行业标准(YY)】 手术器械 唇头齿

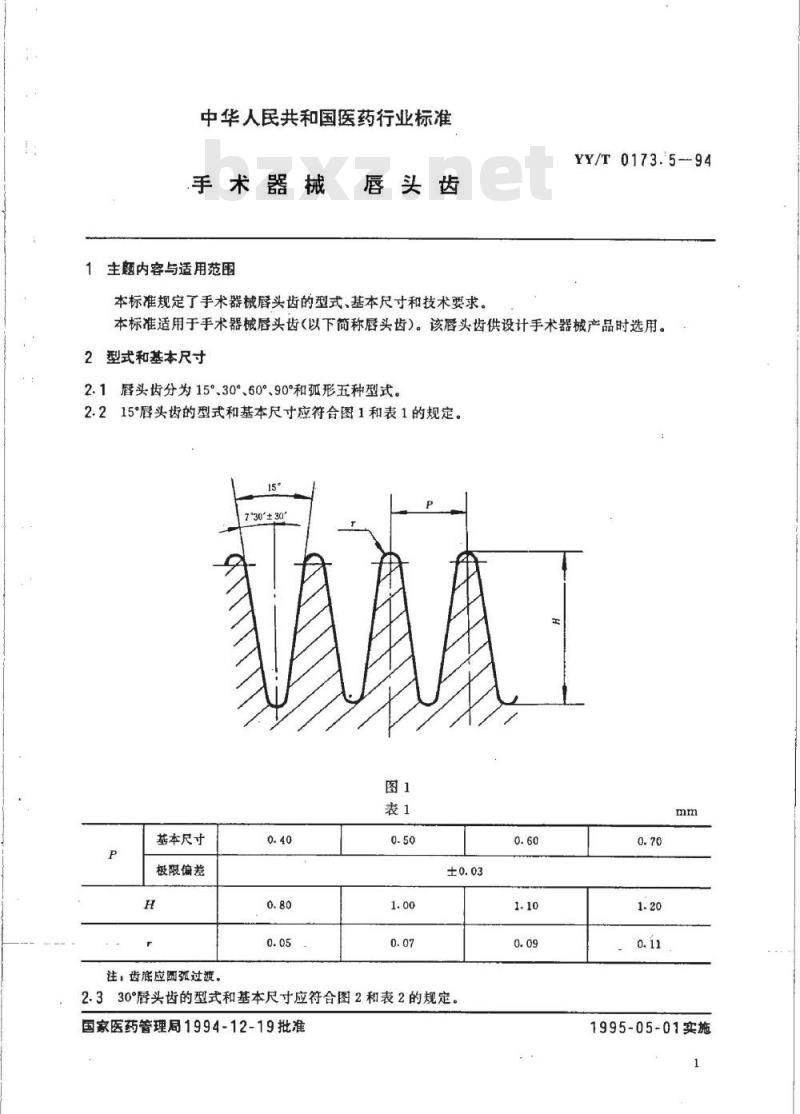

中华人民共和国医药行业标准
手术器械
唇头齿
主题内容与适用范围
本标准规定了手术器械唇头齿的型式、基本尺寸和技术要求YY/T0173.5--94
本标准适用于手术器械唇头齿（以下简称唇头齿）。该唇头齿供设计手术器械产品时选用。2型式和基本尺寸
2.1唇头齿分为15°、30°、60°、90°和孤形五种型式。2.215唇头齿的型式和基本尺寸应符合图1和表1的规定。图1
基本尺寸
极限偏差
注，齿底应圆弧过糖

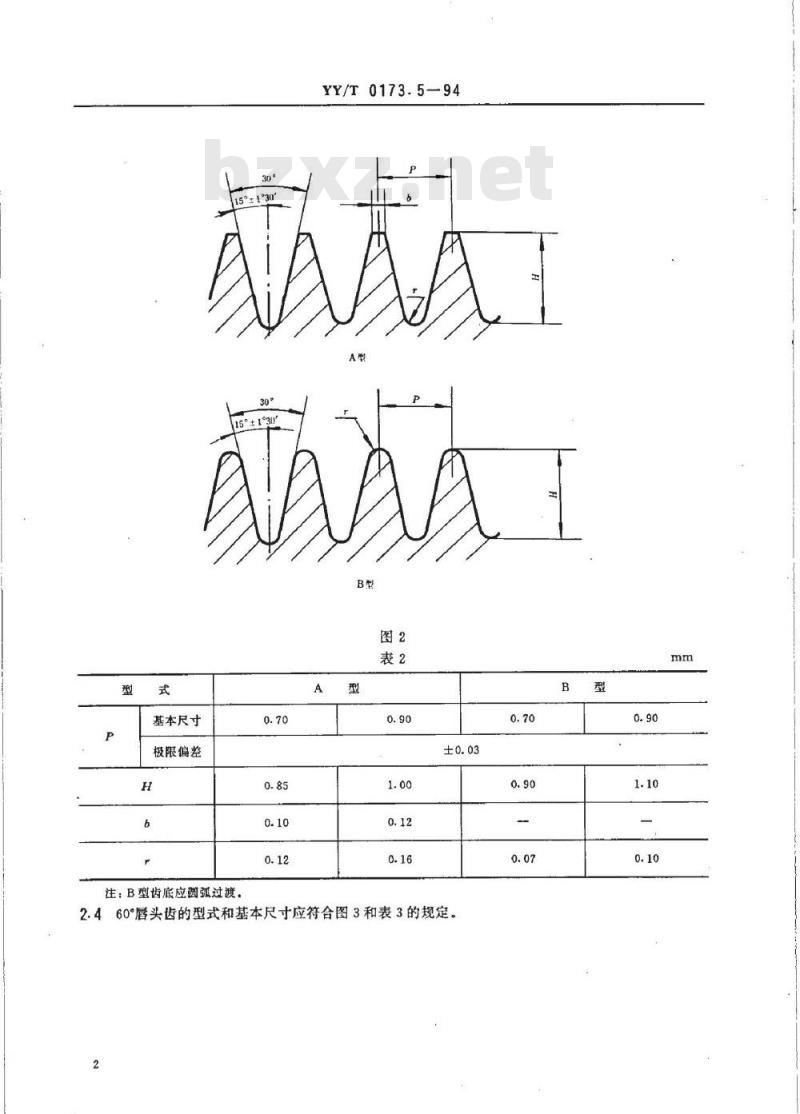

2.330°唇头齿的型式和基本尺寸应符合图2和表2的规定。国家医药管理局1994-12-19批准0.60
1995-05-01实施免费标准bzxz.net
基本尺寸
极限偏差
注：B型齿底应圆弧过渡
YY/T0173.5—94

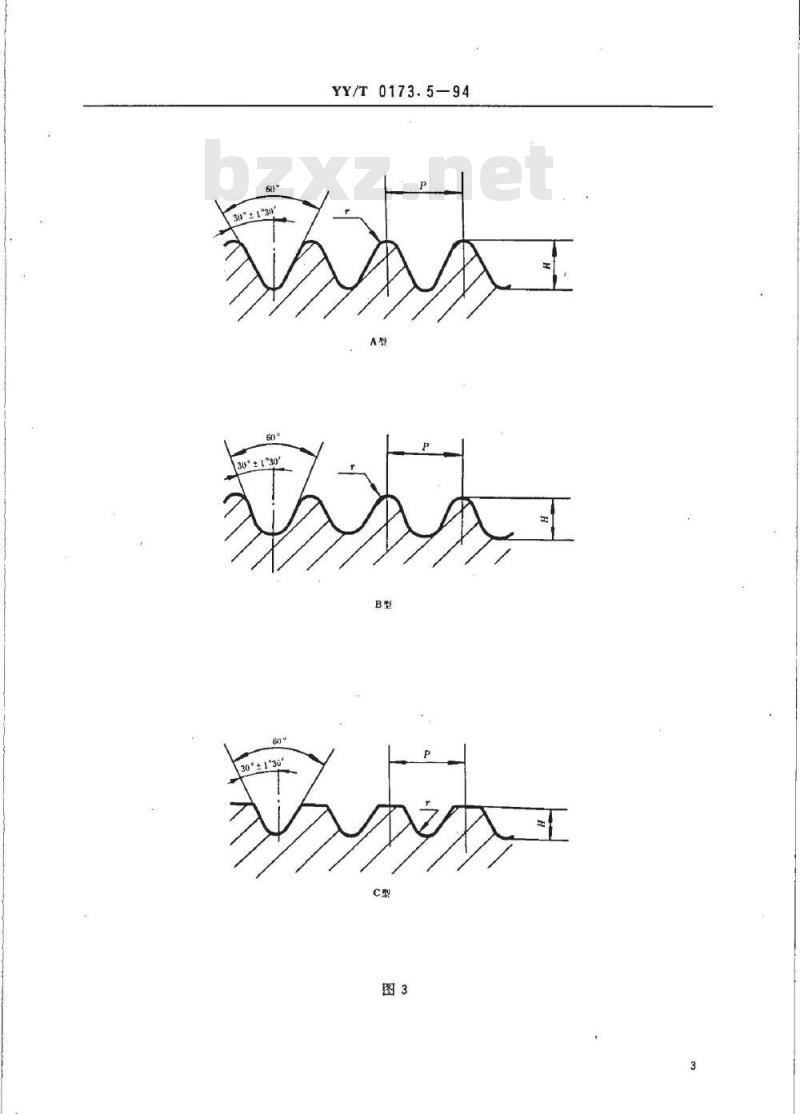

2.460°唇头齿的型式和基本尺寸应符合图3和表3的规定。2
YY/T0173.5—94
基本尺寸
极限偏差
基本尺寸
极限偏差
注：A型和B型齿底应圆弧过渡。YY/T0173.5—94

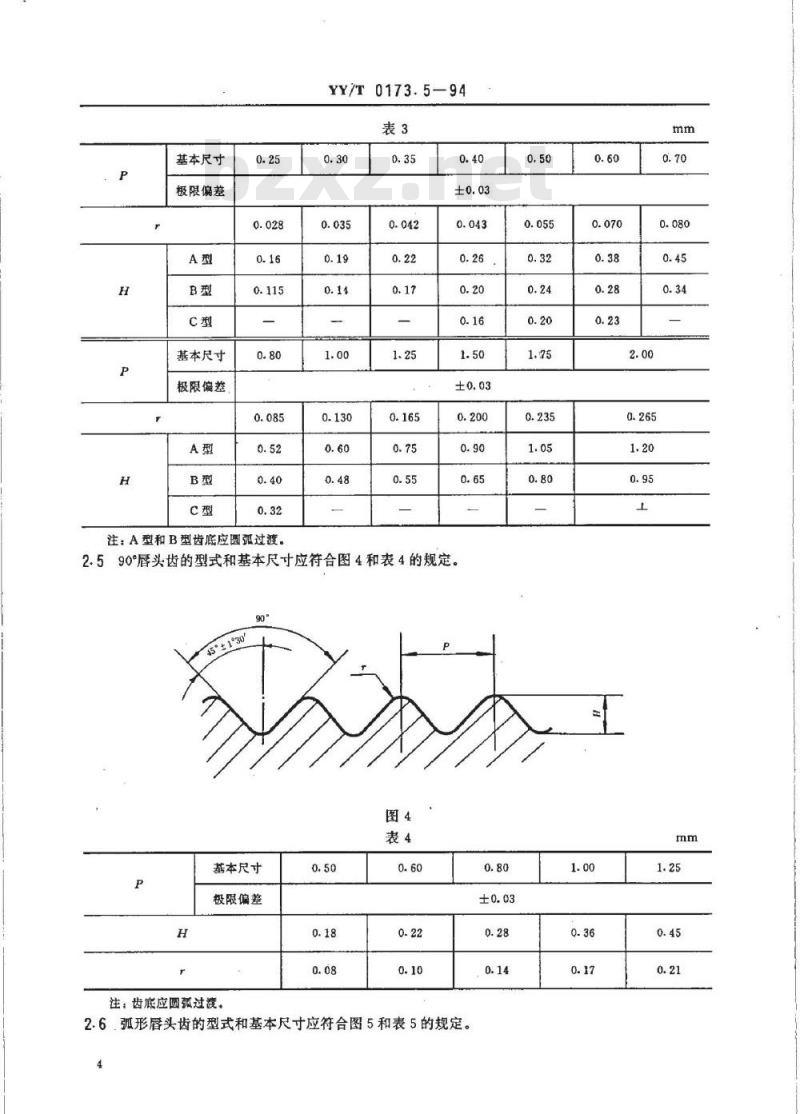

2.590°唇头齿的型式和基本尺寸应符合图4和表4的规定。90
基本尺寸
极限偏差
注：齿底应圆孤过渡。

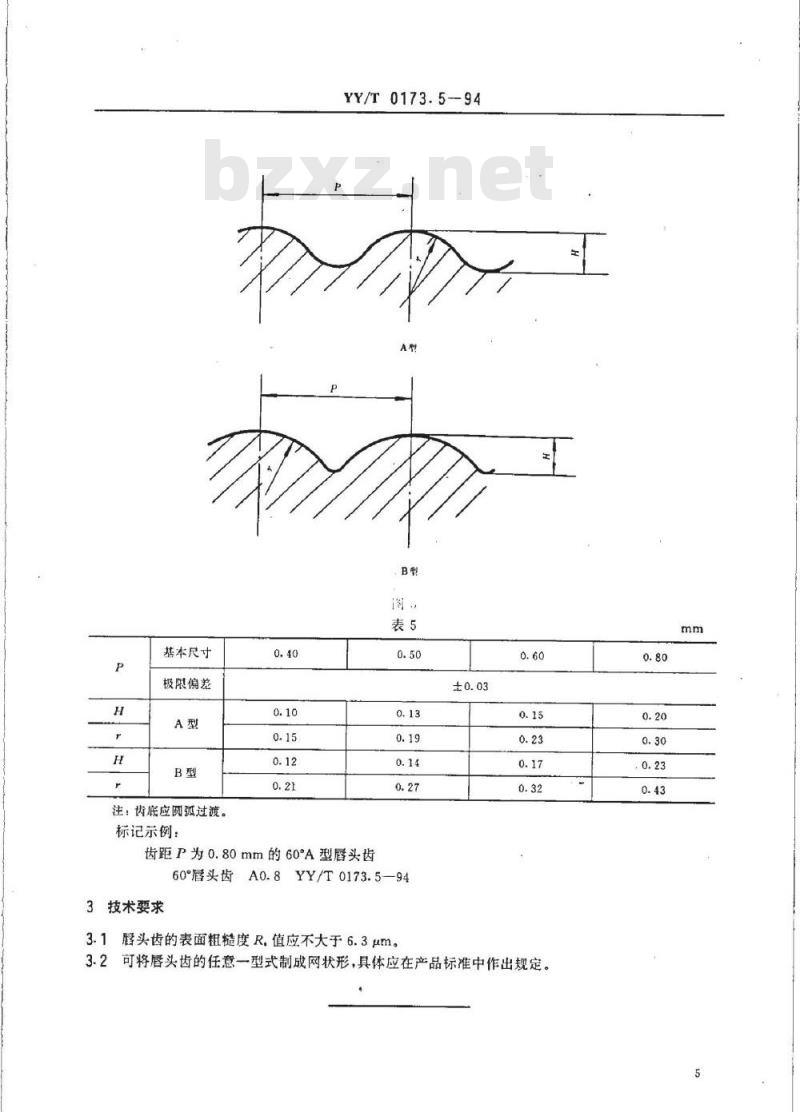

2.6弧形唇头齿的型式和基本尺寸应符合图5和表5的规定。4
基本尺寸
极限偏差
注：齿底应网弧过渡。
标记示例：
YY/T0173.5--94
齿距P为0.80mm的60°A型唇头齿60°唇头齿A0.8YY/T0173.5—943技术要求
3.1蘑头齿的表面粗糙度R.值应不大于6.3μm。0.60
3.2可将唇头齿的任意一型式制成网状形，具体应在产品标准中作出规定。0.80
YY/T0173.5-94
附加说明：
本标准由全国外科器械标准化技术委员会提出。本标准由全国外科器械标准化技术委员会归口。本标准由上海手术器械厂负责起草。本标准主要起草人章红霞。
自本标准实施之日起，原国家技术监督局发布的国家标准GB3055—89《手术器械臀头齿》作废。
