【通信行业标准(YD)】 图像输入设备技术条件

YD/T 780--95

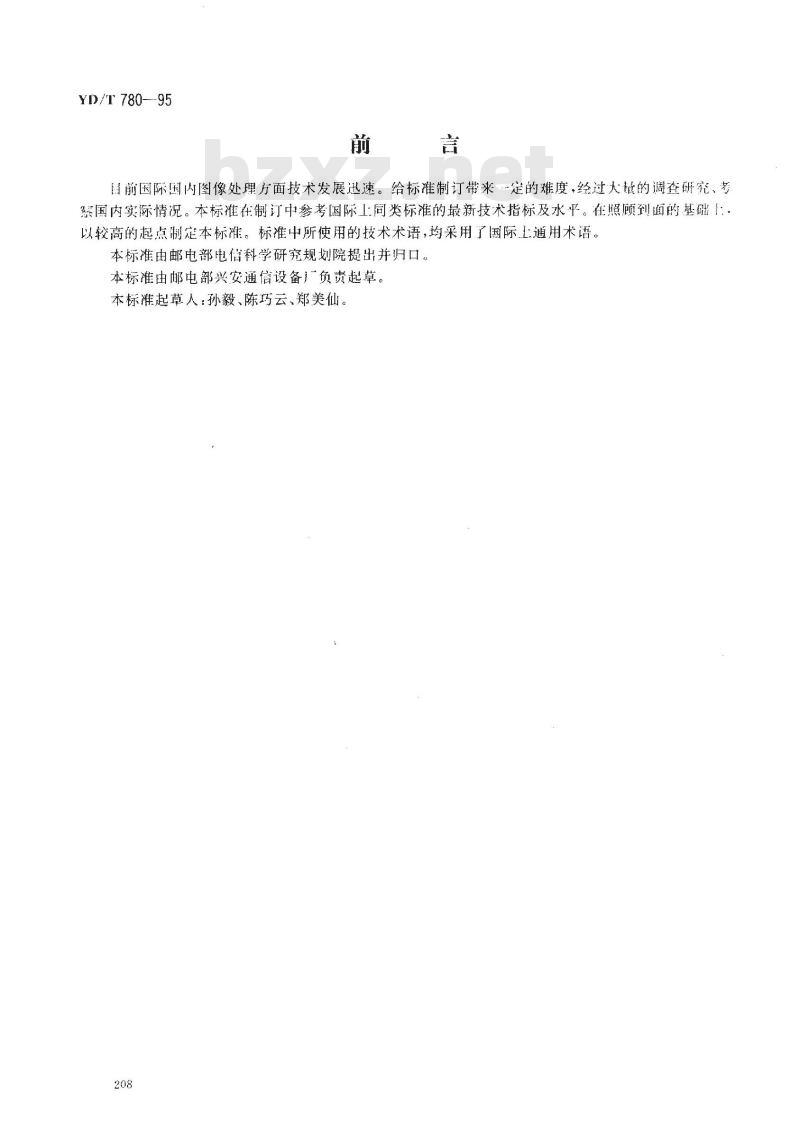

国前国际内图像处理方面技术发展迅速。给标准制订带来·定的难度，经过大量的调查研究、考累国内实际情况。本标准在制订中参考国际工同类标准的最新技术指标及水平。在照顾到面的基础：.以较高的起点制定本标准。标准中所使用的技术术语，均采用了国际上通用术语。本标准由邮电部电借科学研究规划院提出并归口。本标准由邮电部兴安通信设备负责起草。本标准起草人：孙毅、陈巧云、郑美仙。208
1范围

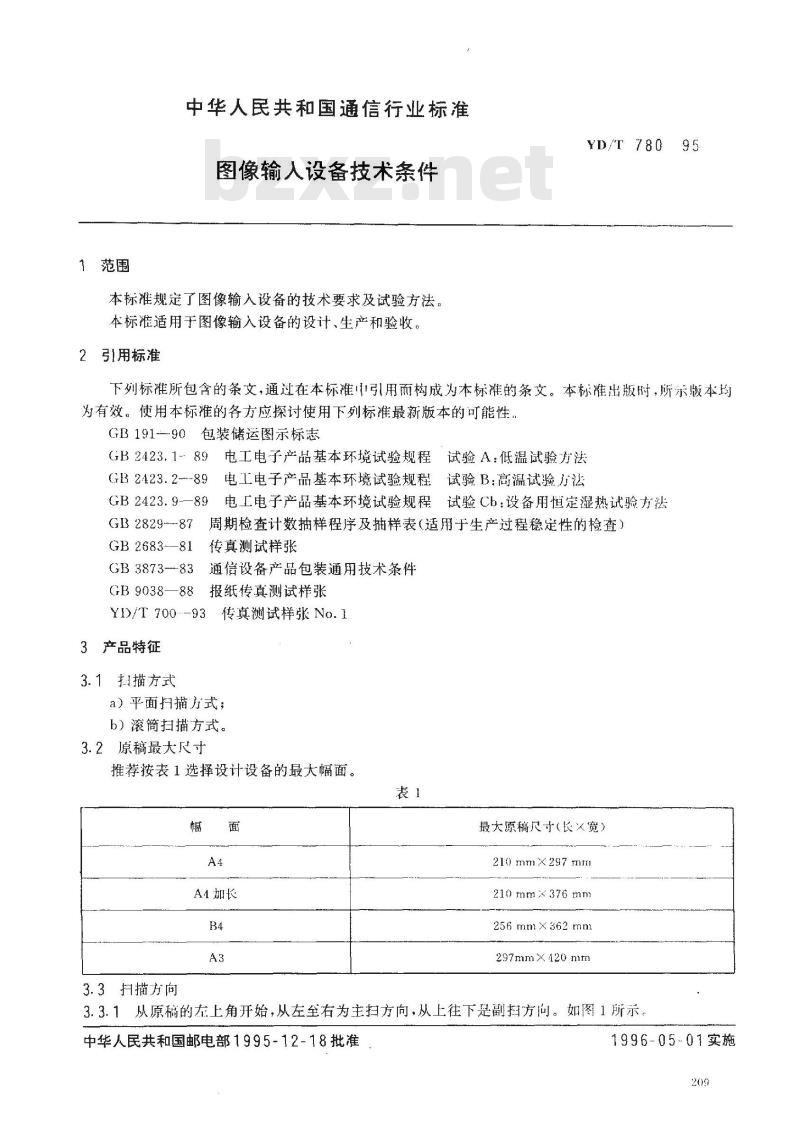

中华人民共和国通信行业标准
图像输人设备技术条件
本标准规定了图像输入设备的技术要求及试验方法。本标准适用于图像输入设备的设计、生产和验收。2引用标准
YD/T 780
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。使用本标准的各方应探讨使用下列标准最新版本的可能性GB191--90包装储运图示标志
GB2423.1-89电工电子产品基本环境试验规程试验A：低温试验方法G3 2423. 2---89E
电工电子产品基本环境试验规程试验B：高温试验方法GB 2423. 9-—89
电工电子产品基本环境试验规程试验Cb：设备用恒定湿热试验方法GB 2829--87
GB 2683--81
GB 3873--83
周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）传真测试样张
通信设备产品包装通用技术条件GB 9038—88
报纸传真测试样张
YD/T 700--93
3产品特征
3.1扫描方式
传真测试样张No.1
a）平面扫描方式；
b）滚简扫描方式。
3.2原稿最大尺寸
推荐按表1选择设计设备的最大幅面。表1
A1加长
3.3扫描方向
最大原稿尺寸(长父宽）
210 mmX 297 mm
210 mm×376 mm
256 mmX 362 mm
297mm X 420 mm
3.3.1从原稿的左上角开始，从左至右为主扫方向，从上往下是副扫方问。如图1所示中华人民共和国邮电部1995-12-18批准1996-05-01实施
—·95
YD/T 780-

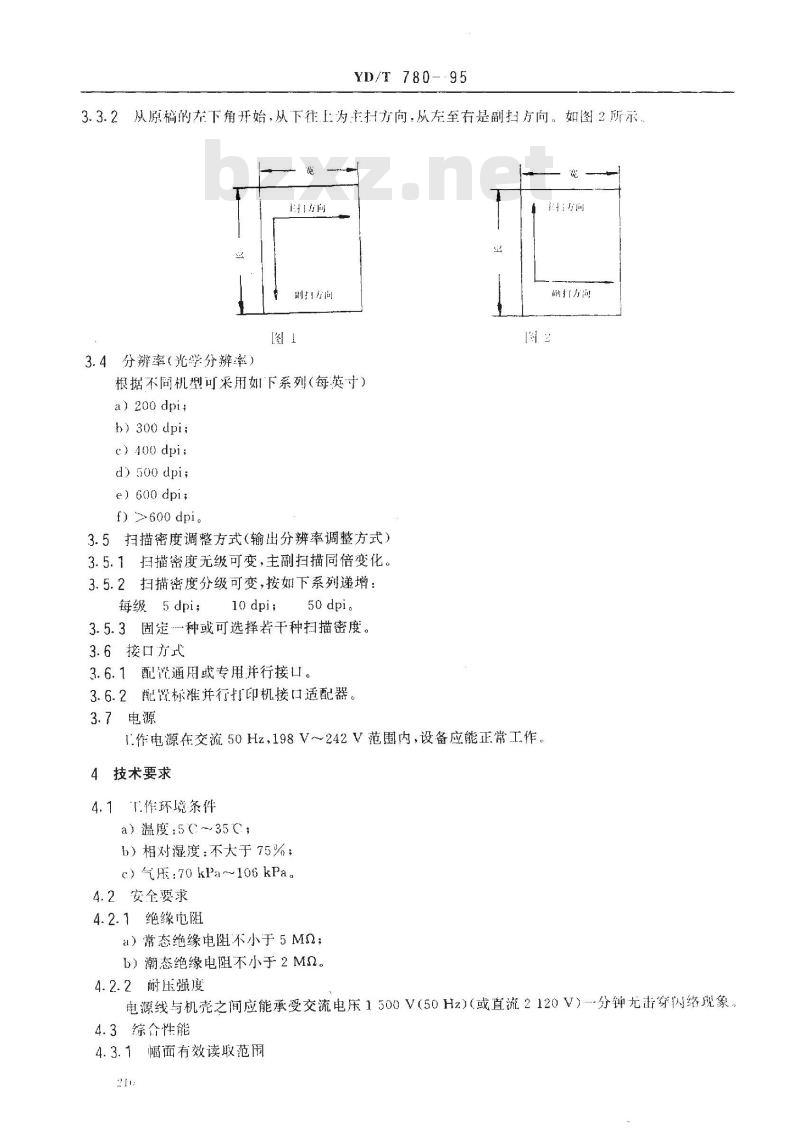

3.3.2从原稿的在下角开始，从下往上为主扫方向，从左至有是副扫方向。如图2所示间
副打间
3.4分辨率（光学分辨率）
根据不同机型可采用如下系列（每英寸）a) 200 dpi;
b) 300 dpi;
c)400 dpi;
d)500 dpi;
e) 600 dpi;
f) 600 dpi.
3.5扫描密度调整方式（输出分辨率调整方式）3.5.1扫描密度无级可变，主副扫描同倍变化。3.5.2扫描密度分级可变，按如下系列递增：每级5 dpi；
10 dpi;
50dpi。
3.5.3固定种或可选择若干种扫描密度。3.6接口方式
3.6.1配通用或专用并行接口。
3.6.2配标准并行打印机接口适配器。3.7电源
谢打方
.作电源在交流50Hz，198V~242V范围内，设备应能正常工作。4技术要求
4.1T.作环境条件
a）温度：5～35℃，
b）相对湿度：不大于75%；
c）气压:70kPa～106kPa。
4.2安全要求
4.2.1绝缘电阻
a）常态绝缘电阻不小于5MQ；
b）潮态绝缘电阻不小于2Mα。
4.2.2耐压强度
电源线与机壳之间应能承受交流电压1500V（50Hz）（或直流2120V分钟无击穿闪络现象4.3综合性能
4.3.1幅面有效读取范用
YD/T 780--95

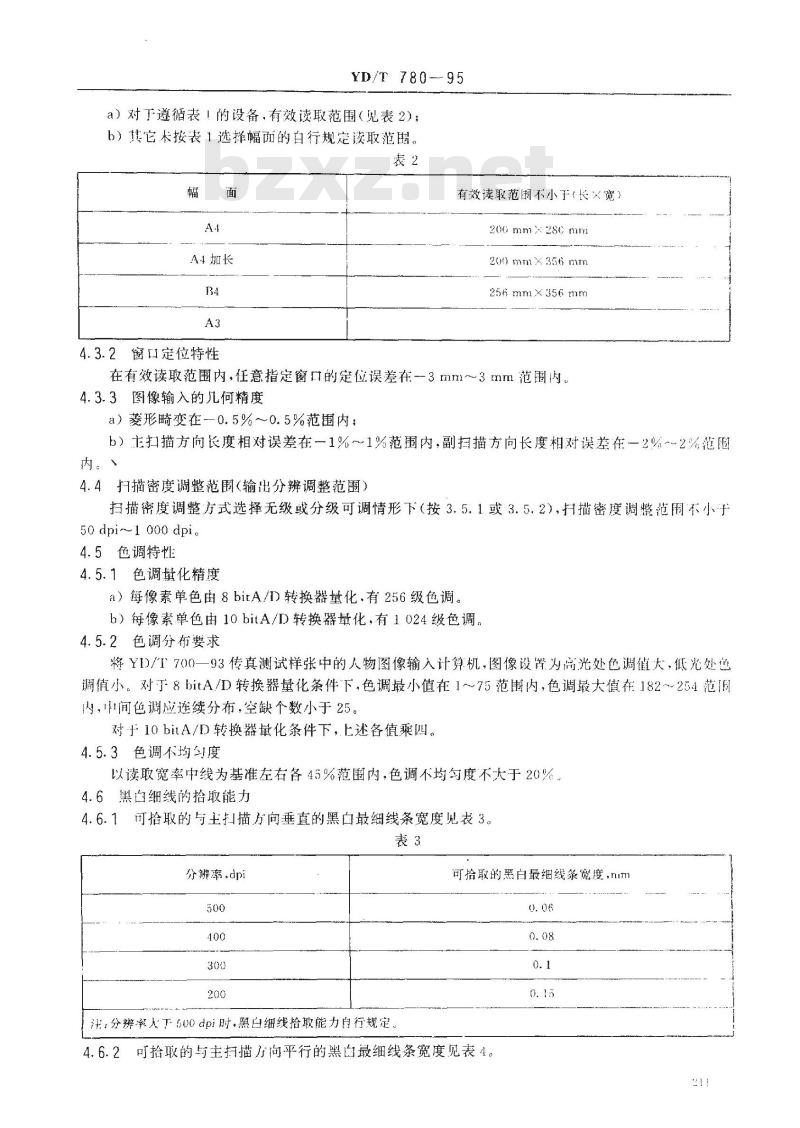

a）对于遵循表！的设备，有效读取范围（见表2)；b）其它木按表1选择幅而的白行规定读取范鼠。表2
A4加长
4.3.2窗口定位特性
有效读取范围不小于！长×宽）206 mm × 28c nm
200 nm × 356 mm
256 mmX 356 mm
在有效读取范围内，任意指定窗口的定位误差在-3mm～3mm范围内。4.3.3图像输入的几何精度
a）菱形畸变在一0.5%～0.5%范围内；b）主扫描方向长度相对误差在一1%～1%范围内，副扫描方向长度相对误差在一2%~~2%范围内。、
4.4扫描密度调整范围（输出分辨调整范围）扫描密度调整方式选择无级或分级可调情形下（按3.5.1或3.5.2），扫描密度调整范围不小于50 dpi~1000 dpi。
4.5色调特性
4.5.1色调量化精度
a）每像素单色由8bitA/D转换器量化，有256级色调。b）每像素单色由10bitA/D转换器量化，有1024级色调。4.5.2色调分布要求
将Y1)/T700一93传真测试样张中的人物图像输入计算机，图像设置为高光处色调值大，低光处也调值小。对8bitA/D转换器量化条件下，色调最小值在1～75范围内，色调最大值在182~~254范间内，中间色调应连续分布，空缺个数小于25。对于10bitA/D转换器量化条件下，上述各值乘四。4.5.3色调不均匀度
以读取宽率中线为基准左右各45%范围内，色调不均勾度不大于20%，4.6黑自细线的拾取能力
4.6.1可拾取的与主打描方向垂直的黑白最细线条宽度见表3。表3
分辨率，dpi
注：分辨率人下500dpi时，黑白细线拾取能力自行规定，可拾取的黑白最细线系宽度，nm0.06
4.6.2可拾取的与主扫描方向平行的黑自最细线条宽度见表4。！
分辨率，dpi
YD/T 780--95
可拾取的黑自最细线条宽度.mm
注：分辨率大于500 dpi时，黑白细线拾能力自行规定。5试验方法
5.1安全要求测试
5.1.1常态绝缘电阻测试
图像输入设备处于非工作状态，电源开关置于开位置，将电源插头的相线和零线相连，同时接兆欧表的-端，电源插头地线接兆欧表的另一端，测得的绝缘电阻值应符台4.2.1a)要求。5.1.2潮态绝缘电阻测试
图像输入设备进行恒定湿热试验后，按5.1.1条测试方法测试潮态绝缘电阻值应符合4.2.1h）要求。
5.1.3耐压强度测试
电源开关置于开位置，将电源相线、零线二端短连后与机壳之间施加交流1500V（50Hz）（或直流2120V)应符合4.2.2要求。
试验时，施加的电压应由零逐渐上升到规定值，保持：分钟。其结果应符合4.2.2条要求。此项试验只允许做次。
5.2色调特性测试
5.2.1色调分布测试
将YD/T700--93传真测试样张放到原稿位置上，置图像输入设备+色调状态，扫描密度取8线mm（203dpi），按图像的坐标位置取窗口参数，输入·-幅色调图像，然后用色调特性测试软件.曲已输入的色调图像得到色调分布直方图，显示在计算机屏幕上进行观察，应符合4.5.2要求。5.2.2色调不均勾度测试
按图3接线，图像输入设备为色调状态，放入一张色调均匀、整幅面的白纸，使图像输入设备进行联机状态，从示波器上观察到的波形如图4所示，在0.9T范围内色调不均匀度α/A应符合4.5.3要求。被测
像输入机料
像拾取电路
A白信号幅度；Q白信号不平坦值：读整条扫描线时间：/.420
5.3，黑细线条拾取能力测试
YD/T 780—95
置待测图像输人设备扫拥密度大于等下该设备分辨率。a）用GB9038--88报纸传真测试样张标准测试线条与主扫描方向渠直，放入图像输入设备，然届根据测试线条的实际位置将线条图像输入到计算机中，从屏幕上观察应符合4.6.1要求。b）将标准测试线条与主扫描方向平行放入图像输入设备，根据测试线条的实际位，将线条图像输入到计算机中、从屏幕上观察应符合4.6.2要求。5.4综合性能测试
将图像输入设备与微机连通。
对于A4加长幅面的设备将GB2683-81传真测试样张按A4幅面标记裁下，做好X、Y方间零位标志，并在样张下部帖-张白纸，使样张总长度大于376mm以上。在样张上面--个边长X--100mm并与样张平行的正方形，也可根据具体情况，自定正方形边长。相对Y向，0mm、280mm、356mm360mm处各划一条刻度线，标上刻度值，放到图像输入设备中，使样张零位与设备零位对齐，对于其它幅面的设备，可参照上述方法自行设计样张刻度线。5.4.1打开微机和图像输入设备，进行图像输入操作，从微机观察输入的图像不应有明显拉线、背景噪声、抖动等现象。
5.4.2窗口定位特性测试
按窗口参数输入一幅图像，扫描密度取8线/mm，把图像调到微机屏幕上进行观察，主扫方问X、副扫方向Y的定位误差应符合4.3.2要求。5.4.3几何精度测试
将样张上的正方形按扫描密度P二203dpi(8线/mm）输入计算机，通过计算机.测试软件可测得输入图形的正方形边长X，对角线LA和LB如图5所示。向表
菱形误差：
即AX-Z·X
由图5可认为Y～X，
LA(X+AX)2+X?
将式（2)代人式(3)得：
同理可得：
用式（4）减式（5)得
当X-800,Z<0.5%时，
由式(6)得：
YD/T 780--95
L=(2+ 22.+ Z2)X
L = (2 - 2z + Z)X
ILA LI 4ZX2
[L 12 800
在上述条件下，测得输入后的图形，两条对角线出现的平方差.若满足式（7)条件，即菱形奇变符合4.3.3a)要求。
5.4.4有效读取范围测试
图像输入设备按5.4.2条调整后，可从计算机屏幕上读出显示图像X方向的宽度值，同时保持样张位置不变，按所需窗口参数输入整幅图像，扫描密度保持8线/mm，然后将图像调到屏幕上，并读出Y方向的刻度值，X向Y向读取的值应符合4.3.1规定。5.5常温连续工作测试
输入交流电压应在198V242V范围内变换，工作方式交替转换，每小时输入-次图像，连续运行8h。从计算机屏幕上及打印机复制出的样张上观察应无拉线、抖动、背景噪声等现象。考察设备连续工作能力、性能的稳定性。
5.6环境条件试验下载标准就来标准下载网
5.6.1低温试验
按GB2423.1低温试验方法进行，把被测设备在无包装、不通电的情况下置于人气候垒啡。以每分钟不大于1℃的速率将室温降至5℃。接通电源恒温2h后，调整好设备，向计算机输入两张参数不同的图像。图像质量与常温时无明显差别。5.6.2高温试验
按GB2423.2高温试验方法进行，把被测设备在无包装、不通电情况下，翼于人工汽候案中，以每分钟不大于1℃的速率（5min内平均值）升温到35C后，接通电源，调整好设备。按5.5条观察测试.试验持续时问为16h。
5.6.3恒定湿热试验
按GB2423.9设备用恒定湿热试验方法进行，将被测设备在无包装、不通电情况下于人工候室，将室温以每分钟不大于1℃的速率升温至30C士2℃后，加湿（85+3)%待湿度稳定后，保持2h。5.6.4运输试验
将设备按包装文件要求完整包装后，置于载重汽车的中后部（载重量为标称重量的1/3），在：级公路上以每小时25km～40km的速度运输200km，包装箱应完好无损。开箱检查设备无机械损伤，紧固件无松脱。经简单整理后，接通电源，开机工作，应符合质量要求。6检验规则
检验分交收检验(出厂检验)和型式检验(例行检验）。214
6.1交收检验
交收检验应按5.2～5.5进行
6.2型式检验
6.2.1型式检验条件
a）新产品试制定型鉴定；
YD/T 780-95
h）正式投产后，如结构、材料、工艺有较大改变时；c）成批生产时，每隔两年进行-次；d）停产两年后，再泛时：
e）上级主管部门、质量监督机关需要进行检查时。6.2.2型式检验方法
型式检验的样本应按GB2829计数抽样原则从交收检验合格的批中抽取，并按其中的方法进行检测和判断。
6.2.3型式检验项目
型式检验的项月应包括标准中规定的所有技术要求。7标志、包装、运输、贮存
7.1标志
7.1.1产品标志
在产品的适当位置应装有铭牌，铭牌的形式与尺寸应符合有关标准的规定。7.1.2包装标志
外包装应有收发货标志和包装储运图示标志，应按GB191的有关规定执行。7.2包装
7.2.1随机文件
产品合格证，使用说明书，产品随机备附件的清单。7.2.2产品包装要求
产品包装必须符合GB3873的规定。7.3运输
产品运输可用火车、汽车、轮船、飞机等，但在运输过程中，必须有遮篷，不应有剧烈震动和击，并应按包装箱上标明的方向放置，不得倒置。7.4览存
产品的贮存应按GB3873的有关规定执行215
