【YD通讯标准】 电信工程制图与图形符号

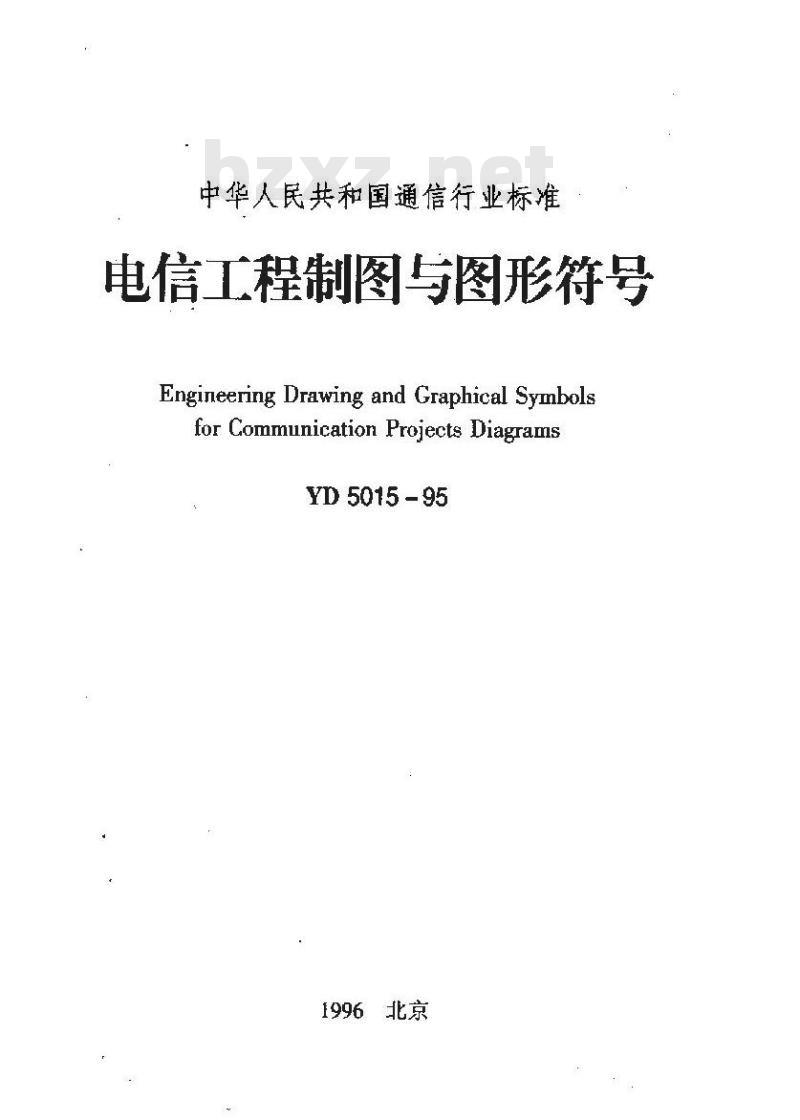

中华人民共和国通信行业标准
电信工程制图与图形符号
Engineering Drawing and Graphical Symbolsfor Communication Projects DiagramsYD5015-95

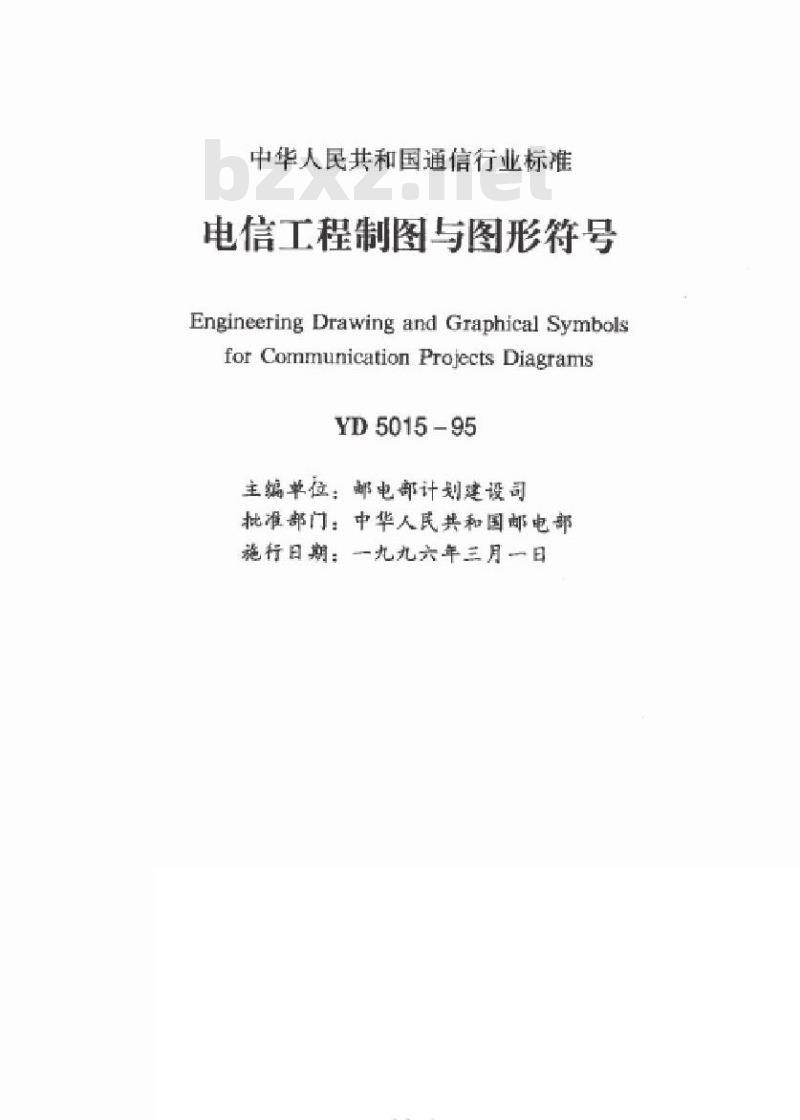

中华人民共和国通信行业标准
电信工程制图与图形符号
Engineering Drawing and Graphical Symbolsfor Communication Projects DiagramsYD5015-95
主编单位：邮电部计划建设司
批准邮门：中华人民共和国邮电部施行日期：一九九六年三月一日KANTKAa

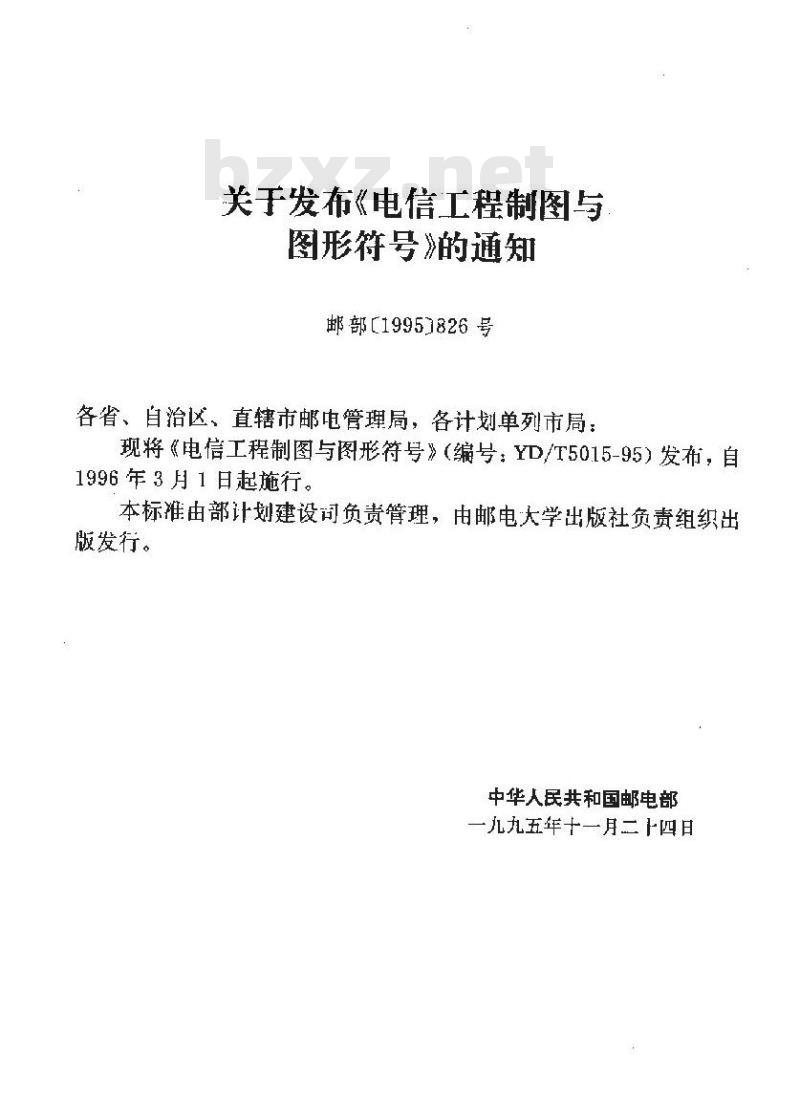

关手发布《电信工程制图与
图形符号》的通知
邮部［19951826号
各省、自治区、直辖市邮电管理局，各计划单列市局：现将《电信工程制图与图形符号》（编号：YD/T5015-95）发布，自1996年3月1日起施行。
本标准由部计划建设司负责管理，电邮电大学出版社负责组织出版发行。
中华人民共和国邮电部
一九九五年十一月二十四日

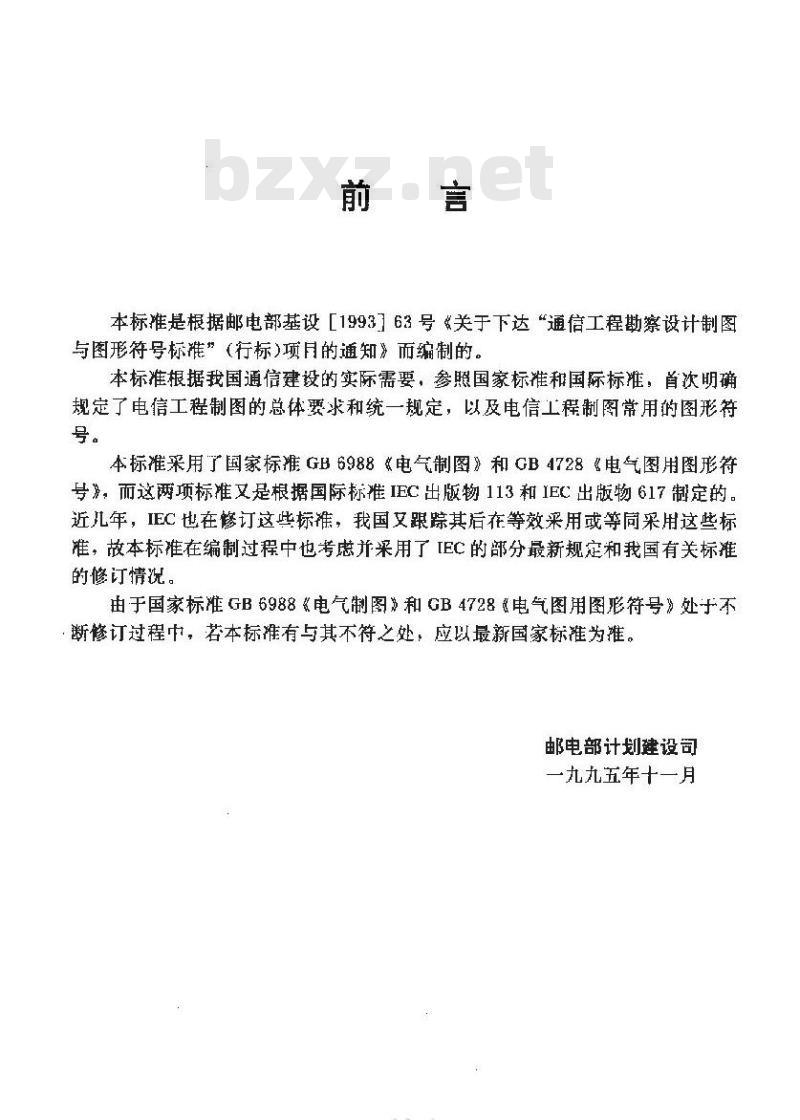

本标准是根据邮电部基设［1993]63号《关于下达“通信工程勘察设计制图与图形符号标准”（行标)项月的通知》而编制的。本标准根据我国通信建设的实际需要，参照国家标准和国际标准，首次明确规定了电信工程制图的总体要求和统一规定，以及电信工程制图常用的图形符号。
本标准采用了国家标准GB6988电气制图》和GB4728《电气图用图形符号》，而这两项标准又是根据国际标准IEC出版物113和IEC出版物617制定的。近儿年，IEC也在修订这些标，我国又跟踪其后在等效采用或等同采用这些标准，故本标准在编制过程中也考虑并采用了IEC的部分最新规定和我国有关标准的修订情况。
由于国家标准GB6988《电气制图》和GB4728《电气图用图形符号》处于不断修订过程中，若本标准有与其不符之处，应以最新国家标准为准。邮电部计划建设司
一九九五年十一月
HTKAIKAa

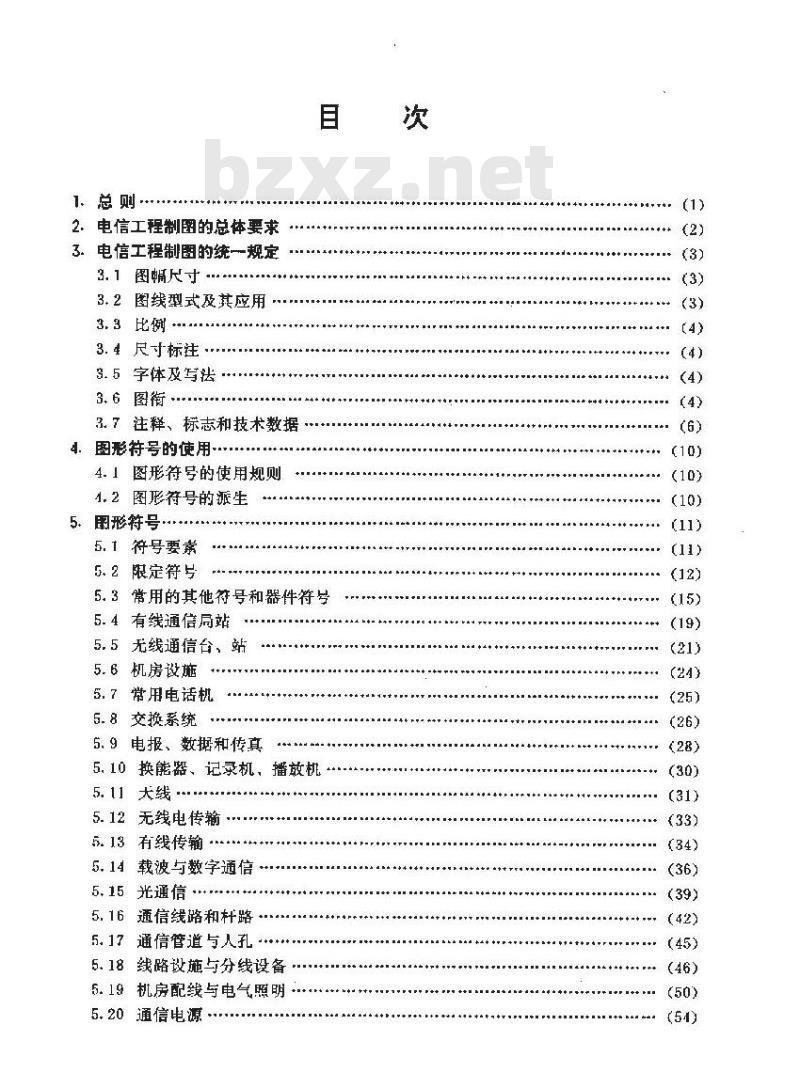

1、总则.
2.电信工程制图的总体要求
3.电信工程制图的统一规定
3.图幅尺寸
3.2图线型式及其应用
3.3比例
3. 4 尺寸标注
3.5字体及写法
3.6图衔
3.7注释、标志和技术数据
4．图形待号的使用
4.1图形符号的使用规则
4.2图形符号的派生
5．图形符号.
5.1 符号要案
5. 2 限定符号
5.3常用的其他符号和器件符号
5.4有线通信局站
5.5无线通信台，站
5.6机房设施
5.7常用电话机
6. 8 交换系统
5. 9电报、数据和传真
5.10换能器、记录机，播放机
5.11 大线
5.12无线电传输
5.13 有线传输
5.14载波与数字通信
5.15光通信
5.16通信线路和杆路
5.17通信管道与人孔
5.18线路设施与分线设备
5.19机房配线与电气照明
5.20通信电源
（33)
5.21触点、开关和保护器件
5.22视频设备和器件**
5.23电钟和报警设备
5.24机房建筑常用符号
5.25地形图带用符号
附加说明
条文说明
YYKANYKAca
1．总则
1.0.1为了使电信工程的图纸做到规格统一、画法，效，图面清晰，符合随工、存挡和生产维护要求，有利于提高设计效率，保证设计质量和适应邮电通信建设的需要，特制定本标准。1.0.2本标准是根据以下国家标准编制的：GB 4728. --13
GB 6988.17
GB 7159-87
GB 7356-87
GBJ 104-87
电气图用图形符号》：
《电气制图》；
《电气技术中的文宁符号制定通则》，电气系统说明书用简图的编制》：建筑制图标准》。
1.0.3本标准由电信工程制图统一规定和图形符号两部分组成。本标准未规定的图形符号，可使用国家标准中有关的符号，或按国家标准的规定进行派尘。电信工程制图统规定中末明确的问题，应按国家标准的要求进行。1.0.4本标准适用于新建、改建和扩建的电信工程建设。.1.
2.电信工程制图的总体要求
2.0.1根据表述对象的性质，论述的目的与内容，选取适宜的图纸及表达手段，以便完整地表述主题内容。
当几种手段均可达到月的时，应采用简单的方式，例如：描述系统时，框图和电路图跨能表达，则应选用框图。当单线表示法和多线表示法同时能明确表达时，宜使用单线表示法，2.0.2图面应布局合理、排列均匀、轮哪清晰租便于识别。系统图中电路或装置应按工作顺序排列，便于识别信息蔬向。
2.0.3要选用合适的图线宽度，避免图中的线条过粗、过细。2.0.4正确使用国标和行标规定的图形符号。派生新的符号时，应符合国标图形符号的派生规律，并应在合适的地方加以说明。2.0.5在保证图面布局紧谈和使用方便的前提下，应选择合适的图纸幅面，使原图大小适中。2.0.6应准确地按规定标注各种必要的技术数据和注释，并按规定进行书写或打印。2.0.7工程设计图纸应按规定设假图循，并按规定的责任范围签字。各种图纸应按规定顺序编号。
KAONTKAa
3.1图幅尺寸
3、电信工程制图的统一规定
3.1.1工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86电气制图一般规则的规定，一般应采用A0、A1、A2、A3、A4及其加长的图纸幅面。当上述幅面不能满足要求时，可按照GB4157.1-81机械制图图纸幅面及格式》的规定加大幅面。
3.1.2根据表述对象的规模大小，复杂程度，所要表达的详细程度、有无图衔及注释的数量米选择较小的合适幅面。
3.2图线型式及其应用
线型分类用途应符合表3.2.1的规定：表 3- 2. 1
图线名称
点划线
双点划线
图线型式
基本线条，图纸主要内容用战，可见轮率线、可见导线辅助线条，屏蔽线、机械迁按线、不可比轮廊线、不可见导线、计划扩展内容用线
图推线：爽示分界线、结构框线、功能图握线、分绒图推线辅助图框线：丧示更多的功能组合或从某图框中区分不属下它的功能部件3.2.2图线的宽度一般从以下系列中选用：0.25, 0. 35,0. 5,0.7,1.0,1.4 mm.3.2.3通常只选用两种宽度的图线。粗线的宽度为细线宽度的两倍，主要图线粗些，次要图线细些
对复杂的图纸也可采用粗，中，细三种线宽，线的宽度按2的倍数依欲递增。但线宽种类也不宜过多。
3.2.4使用图线绘图时，应使图形的比例和配线协调恰当，重点突出，主软分明。在同一张图纸上，接不同比例绘制的图群及同类图形的图线粗细应保持攻。3.2.5细实线是最常用的线条。在以细实绒为正的图纸上，粗实线主要用于主回路线，图纸的图框线及需要突窦出的线路、电路等处。指引线、尺标注线应使用细实线。3.2.6当需要区分新安装的设备时，则粗线表示新建，细线表示原有设施，虚线表示规划预留部分。
3.2.7乎行线之问的最小间距不宜小于粗线宽度的两倍，同时最小不能小于0.7mm。.3.
3.3比例
3.3-1对于建筑平面图、平面布骨图、管道线路图、设备加固图及零部件加工图等图纸一般应有比例要求；对于系统框图、电路图、方案示意图等类图纸则无比例要求。3.3.2对平面布置图、线路图和区域规划性质的图纸。推荐的比例为：1:10,1:20,1:50,1:100,1:200,1:500,1110001:2000,1:5000,1:10000,1：50000等。
3.3.3对于设备加周图及零部件加工图等图纸推荐的比例为：1：2，1：4等。3.3.4应根据图纸表达的内穿深度和选用的图幅，选择合适的比例。对于通信线路及管道类的图纸，为了更方便地表达周用环境情况，可采用沿线路方向按一种比例、而周围环境的横向距离采用另外的比例或基本接示意性绘制，3.4尺寸标注
3.4.1图中的尺寸单位，除标高和管线长度以米（m）为单位外，其他尺寸均以毫米（mm）为单位。按此原则标注的尺小可不加注单位的文学符号。若采用其他单位时，应在尺寸数值后如注计量单位的文字符号。
3.4.2尺寸界绒用细实线绘制，两端应画出寸箭头，指到尺寸界线上，表示尺寸的起止。尺寸箭头宜用实心箭头，箭头的大小应按可见轮廊线选定，其人小在图中应保持一致。3.4.3尺寸数值应顺着尺寸线方向写并符合视图方向，数值的高度方向应和尺寸线垂直，并不得被任何图线通过。当无法避免时，应将图线断开，在断开处填写数学。3.4.4有关建筑用尺寸标注，可按（B1104.87《建筑制图标准》要求标注。3.5字体及写法
3.5.1图中书写的文字（包括汉字、字母、数字、代号等）均应字体工蟾、笔划清晰、排列整齐，间隔均勾。其书写位置应根据图面要菩安排，文字多时宜放在图的下面或右侧。文字内容从左向右横间书写，标点符号占一个汉字的位置。中文书写时，宜采用国家正式颁布的简化汉学，并推荐使用长仿案体。3.5.2图中的“技术要求”、“说明”或“注”等字样，应写在具体文字内容的左上方，并使用比文字内容大一号的字体书写。标题下均不画横线。具体内容多于一项时，应按下列顺序号排列：
1、2、3…
(1)、(2),(3)-**
@、②、@
3.5.3在图中所涉及数量的数字，均应用刚拉伯数字表示。计量单位应使用国家颁布的法定计量单位。
3.6图衔
3.6，1电信工程斯案设计制图常用的图衔种类有：通信工程期察设计各专业常用图衔、机械零件设计图衔和机械装配设计图衔。3. 6.2电信下程勘察设计各专业常用图衔的规格要求如表3. 6.2所示，d
TKAONIKAa
表 3. 6. 2
处/室主
设计总负责人
单项负责人
单位、比例
图纸编号的组成可分为四段，接以下规则处理3. 6. 3
上程计划号
设计阶段代号
专业代号
工程计划号：可使用上级下达或签约编排的计划号：设计阶段：应符合表3.6.3-1的热定表 3. 6. 3-1
设计所段
可行性研究
规划设计
勘察报告
引进工程询价书
设计阶段
初步设计
方案设计
初设阶段的
技术规范书
常用专业代号：应符合表3.6.3-2的规定。表 3. 6. 3-2
长途明战线路
长途电继战路
长途光继线站
水底电爆
水艇光绵www.bzxz.net
海底电缆
海底光缆
市话电缆线路
市话光绳线路
微波栽独
模报微波
数字微波
移动通信
无线发射设备
无线接收设备
魁波天线
代号國
人上长话交换
白动长培交换
程控长市合
程控市交换
程控长话交换
长途台
数据传输通信
传真通信
白动转报
会设电话
数字用\环路载波
中维线光人育站
智能大楼
计算机例络
（设计院名称）
图纸编号
设计阶段
随工图设计
一阶段设计
技术设计
设计投标书
警改设计
长途电览尤人站
懿波电话
电缆教被
明线载波
数字繁
码殴备
光缆数字设备
用户光纤网
自动控制
部政机械
邮政电控
房屋建筑
房屋结构
房屋给排水
代購号
在原代号
微被铁塔
遥控线
卫吴地球站
小卫星地球站
一点多址通信
计算机软件
同步两
信令两
数字数据网
弱电系统
电气装置
空调通风
注，{)总说明附的总图利工艺断纸…律用YZ，总说明中引用的单项设计的图纸缩号不变。十建图纸--律用F7。单顶T理土建要求在专业代号后加F，例如载波室土建求图为ZTIF；综合性土建要求图为Y7。3.7注释，标志和技术数据
3.7.1当含义不便于用图示方法达时，可以采用注释。当图出现多个注释或大段说明性注释时，应当把注释按顺序放在边框附近。有些注释可以放在需要说明的对象附近；当注释不在需要说明的对象附近时，应使用指引线（细实线)指向说明对象，3.7.2标志和技术数据应该放在图形符号的旁边，当数据很少时，技术数据也可以放在矩形符导的方框内（例如继电器的电阻值），数据较多时可以用分式表示，也可以用表格形式列出。当用分式表示时，可采用以下模式：A-B
其中：N为设备编号一般靠前盛靠上放：A、B、C、D为不同的标注内容，可增可减F为设方式，般靠后放。
当设计中需表示本工程前后有变化时可采用斜杠方式：（原有数）／（设计数）；当设计中需表示本工程前后有增加时，可采用加号方式：（原有数）十（增加数）。常用的标注方式见表3.7.2。图中的文字代号应以工程中的实际数据代替。表 3. 7. 2
标注方式
P1/P2P3/P4
常用标注方武
对直接配线区的标注方式
注：图中的文牢符号以工程数据代辞(下同)，其中,
N——干电缆编号，
例如：0101表示01电端上第一个直接配线区，P-主干电频容量（初设为对数：施设为线序）;P-
一现有局号用户数
现有专载用户数,当有不需要局号的专线用户时,再用卜(对数)表示，
设计局号用户数：
·设计专线用户数
KAOIKA
