【通信行业标准(YD)】 通信用逆变设备

中华人民共和国通信行业标准
YD/T 777—1999
通信用逆变设备
Inversion egupment for telecommunications1999-07-13发布
中华人民共和国信息产业部发布标准搜授网各尖标准行业资科免费下载1999-12-01实施
YD/T 777—1999

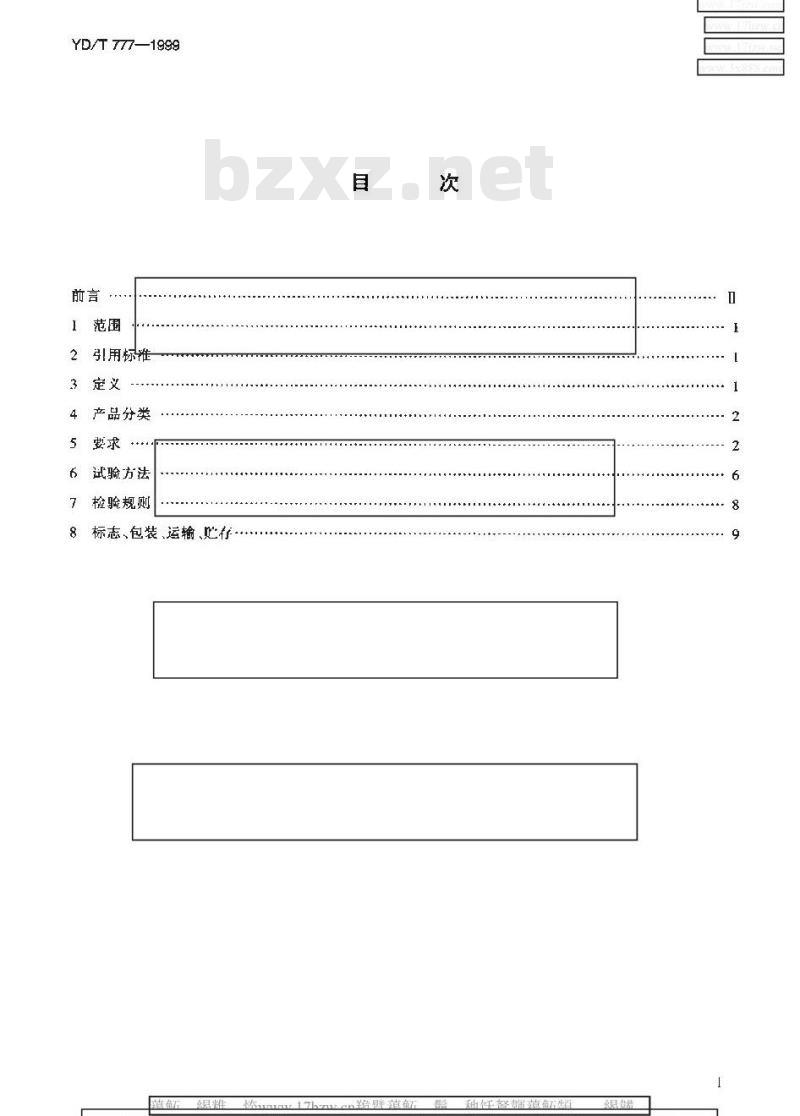

引用标雅
产品分类
6试验方法
检验规
标志、包装、运输、此存
百金开
标准授授网W各实标准行业资科免费载YD/T 777—1999

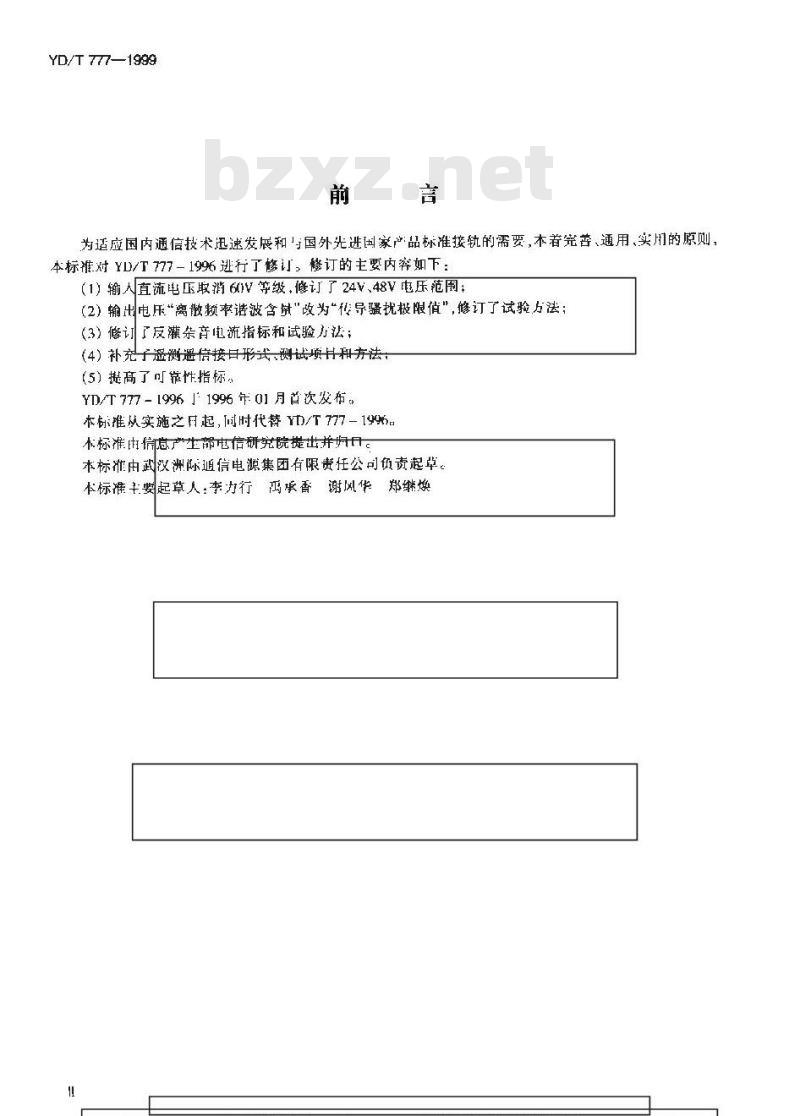

为适应国内通信技术迅速发展和与国外光进国家产品标准接轨的需要，本着完善、通用、实用的原则，本标谁对YD/T777－1996进行了修订，订的主要内穿如下：（1）输人直流电压取消6V等级，修订了24V、48V电压范围：(2）输出电压“离散赖率谐波含龄“改为“传导疆扰极限值”，修订了试验方法：（3）修订了反灌杂音电流指标和试验方法；（4）补充通测通信接目形式、测试项H和方法(5）提高了可靠性指标。
YD/T 777－1996 」1996 年01月首次发布，本标推从实施之日起，同时代替YD/T777-1996本标准信息产生部电信研究院提出并归本标准由武汉洲际通信电源集团有限责任公司负责起卓。谢风华郑继焕
本标准十要起草人：李力行禹承香1
各类标准行业资科免费下载1范围

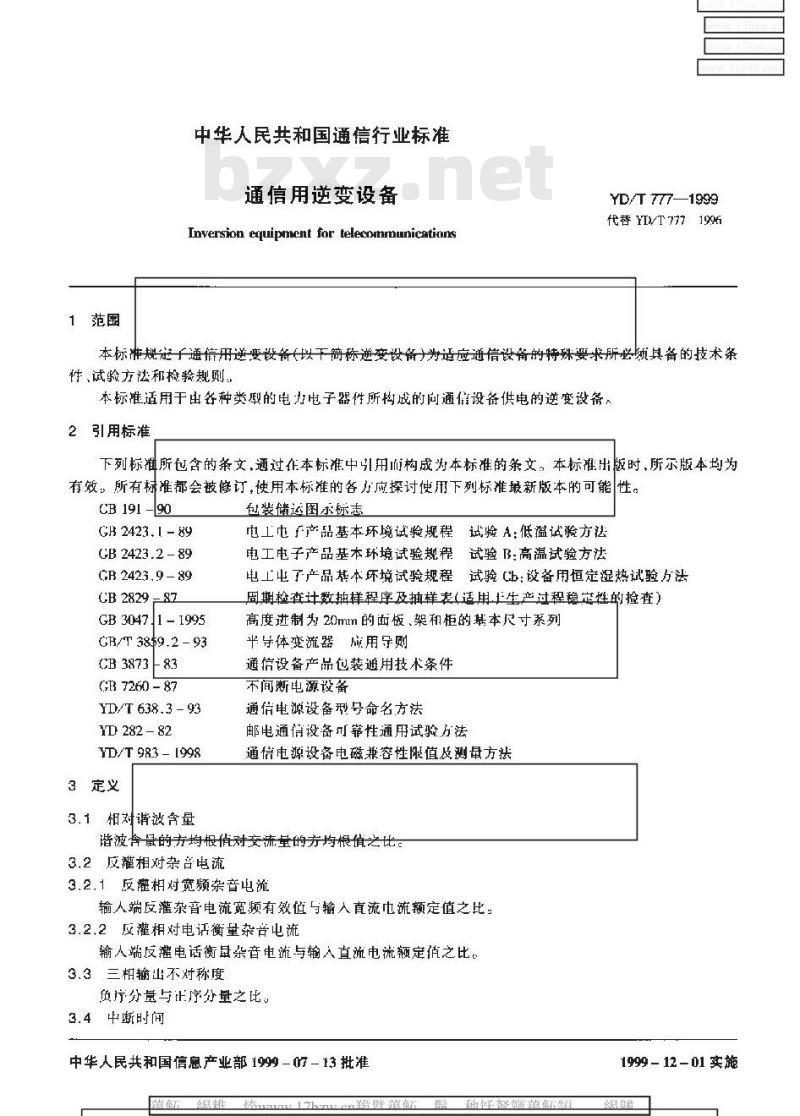

中华人民共和国通信行业标准
通信用逆变设备
Inversion equipment for telecorununicationsYD/T 7771999
代替 YI/T 7771996
本标准规延通信用逆变设备（以下简称逆变设备）为适应通信设备的特殊要求所必须具备的技术条件试验方法和检验规则，
本标准适用于出各种类型的电力电子器件所构成的向通信设备供电的逆变设备。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所尔版本均为有效。所有标准都会被修订，使用本标准的各力应探讨使用下列标准最新版本的可能性。CB 191 -90
GH 2423. 1 - 89
CB 2423.2 - 89
GB2423.9-89
CB2829-87
GB 3047J1 - 1995
GR/T 38$9.2 - 93
CB387383
GR 7260 - 87
YD/T 638.3 - 93
YD 282 - 82
YD/T 983 - 1998
3定义
3.1相对谐波含量
包装储运图尔标志
电工电f产品基本环境试验规程试验A：低温试验方法电工电子产品基本环境试验规程试验 ;高温试验方法电工电了产品基本环境试验规程试验Cb：设备用恒定湿热试验方法周期检查计数抽样程序及抽样表(适用1生产过程稳定性的检查）高度进制为 20mtn的而板、架和柜的基本尺寸系列半导体变流器成用导则
通信设备产品包装通用技术条件不间断电源设备
通信电源设备型号命名方法
邮电通信设备可靠性通用试验方法通信电源设备电磁兼容性限值及测量方法谐波含量的方均根值对交流量的方均根值之比。3,2反灌相对杂音电流
3.2.1反灌相对宽频杂音电流
输人端反灌音电流宽频有效值与输人直流电流额定值之比：3.2.2反灌相对电话衡量杂音电流输人端反灌电话衡量杂音电流与输人直流电流额定值之比。3.3三相输山不对称度
负序分量与正序分量之比。
3.4中断时间
中华人民共和国信息产业部1999-0-13批准耀
unn17hzen给璧
油纤疆植
标准授授网W各尖标准行业资科免费下载1999-12-01实施
用费荐
YD/T 777—1999

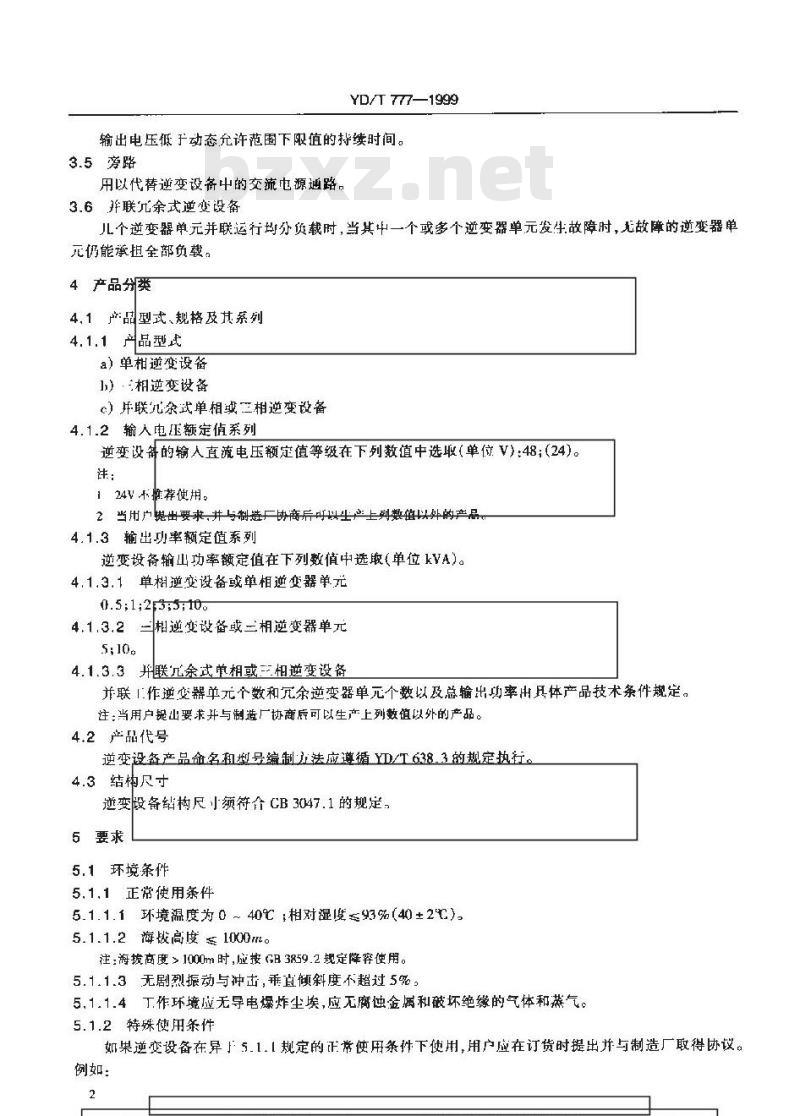

输出电压低于动态允许范围下限值的持续时间。3.5旁踏
用以代替逆变设备中的交流电源通路。3.6并联几余式逆变设备
儿个逆变器单元并联运行均分负载时，当其中一个或多个逆变器单元发生故障时，无故障的变器单元仍能承担全部负载。
4产品分类
4.1产品型式、规格及其系列wwW.bzxz.Net
4.1.1产品型式
a）单相逆变设备
l）：相逆变设备
e）并联几余武单相或三相逆变设备4.1.2输入电压额定值系列
逆变设备的输人直流电压额定值等级在下列数值中选取(单位V):48;(24)。注：
124V握荐使拥。
2 当用户提出要求,并与制选厂协商后可以生产上列数值以外的产品4.1.3输出功率额定值系列
逆变设备输山功率额定值在下列数值中选取(单位kVA)。4.1.3.1单相逆变设备或单相逆变器单元0.5;1;23:5; 10.
4.1.3.2相逆变设备或三相逆变器单元5;10g
4.1.3.3并联元余式单相或三相逆变设备并联1作逆变器单元个数和允余逆变器单元个数以及总输出均率出具体产品技术条件规定。注当用户提出要求并与制造协商后可以生产上列数值以外的产品。4.2产品代号
逆变设备产品命名和型号编制力法应遵循YD/T638.3的规定执行。4.3结构尺寸
逆变段备构尺小须符个CB3047.1的规足，5要求
5.1环境条件
5.1.1正常使用条件
5.1.1.1环境温度为0~40%℃；相对湿度车93%（40±2℃)。5.1.1.2海裁高度≤1000m。
注:海拔高度>1000m时,应按 GB 3859.2 规定降容使用。5.1.1.3无剧烈振动与冲击,乘直倾斜度不超过5%。5.1.1.4工作环境应无导电爆炸尘埃，应无腐蚀金属和破坏绝缘的气体和蒸气。5.1.2特殊使用条件
如果逆变设备在异」5.1.1规定的正常使用条件下使用，用户应在订货时提出并与制造厂取得协议。例如：
标准搜授网各尖标准行业资科免费下载YD/T T77—1999
a）非正常的机械应力，如车载通信中使用的逆变设备；力在高湿度驶高温等热带气候条性下丁作的逆变设备：r）船用或在海洋性气候条件下T作的逆变设备。5.2 输人直流电源条件
5.2.1输人直流电乐额定值及允许变化范围如表1所示。表1输人直流电压额定值(V)
额定值
注:当用门出要求,非与制造」协商店可以生产上刘数值以外的逆变设备5.2.2输人直流电压的谐被含量
逆变设备输入直流电压的谐波含量（方均根值）<40mV5.3输人交流电源条件
允连变化范围
19 - 29
逆变设备可设有旁路供电装置，向旁路装置供电的交流电源应符合下列要求。a）交流电压充许变化范国为额定值85%~110%；b）交流电压频率额定值50H允许偏差±5%:c）三相交流电压的不对称度≤10%；d）二相交流电压的相位偏差≤5电角度。注：当用户提出要求，并与制道厂协商后可以生产上列数值以外的产品。5.4逆变设备的使用性能
5.4.1交流输山电压额定值及稳定精度a）单相趋变设备交流输出电压额定值为220V,稳定精度≤±5%；b）一相逆变设备交流输出电压额定值为380V,稳定精度≤±5%。注：交流输出电压稳定精度其输人电乐按5.2.1的现定，负载屯流在额定值的0～100%范国测定。5.4.2交流输出电流额定值
交流输出电流额定值如表2所示。表2交流输出电流额定值
输出容量(kVA)
输出线电流(A)
1 并联余逆变设备额定输出线电流不受上列数值限制由H体产品技术条件规定。2功率因数0.7,
5.4.3交流输出电压的动态特性
秘低督疆生
标准授授网各尖标准行业资科免费下载易老
YD/T 777--1999
当输入电压为额定值时，负载电流突变（25%50%—75%的电流频定值）时，其输出电压变化多±12%额定输出电压值，动态过程恢复时间≤60ms(输出电压恢复到稳定精度范围内)。5.4.4交流输出电压相对谢波含量与输入电压与负载电流(电阻性负载)为额定值时,输出电压的最大相对请波含量应≤6%。5.4.5交流输出电压传导骚扰极限值当输人电压与负载电流(电阻性负载)为额定值时，输出电压传导扰极限值的规定如表3所示。表3交流输出电压传导骚扰极限作频率范围MHz
5.4.6三相输出地压的不对称度
淮峰慎
极限值，B()
平均位
当输人电压为额定值和具体产品技不条件规定的负裁条件下，相输批电压不对称度三5%，5.4.7三相输出出压的相位偏差
当输入电压为额定值和只体产品技术条件规定的负载条件下。相输出电压相位偏差≤5电角度。5.4.8 输出频率的总定精度
当输人电压与负载电流（电阻性负载)在允许的变化范围内，输出频率的精度应≤±2%。5.4.9输人端反灌对宽频杂音流
当输人电压与负载电流（电阻性负载）为额定值时，输人端反灌相对宽频（0~2Mz）杂音电流≤10%。5.4.10输人端反灌相对电话衡重杂音电流当输人电压与负载电流（电阻性负载）为额定值时，输人端反滋相对电话衡重杂音电流≤1%：5.4.11额定输山效率
当输人电压与负载电流（电阻性负载）为额定值时，整机效率应>80%注:输人电压 24V以及输人电压 48V、输出功率 IVA以下,其效率应≥75%5.4.12转换方式
5.4.12.1不间断转换
尚输人电压与负载电流（电阻性负载)为额定值时，逆变输出电压与旁路电压转换时负载电压.不间断。5.4.12.2
间断转换
当输人电压与负载电流(电阻性负载)为额定值时，逆变输出电压与旁路电压转换时，负载电乐中断时闻≤10mg
注:根据用户要求,中断时间可以不受 10ms 限制,由制造广其体产品接术紊件规定。5.4.13起动特性
当输入电压为额定值时，起动时间间隔符其体品技术条件的规定值，连续起动5次整机能正常运行。
5.4.14噪声
当输人电压与负载电流(电阻性负载)为额延值时，整机的噪声应符合如下规定。a)逆变设备额定输出功率<5kVA，多S5dB(A);b）逆变设备额定输出功率5kVA以上（包括5kVA)，≤65dB(A)：5.4.15过较能力
当输人电床为频定值和负载电流（电阻性负载）为额定值150%时，充许持续时应≥10%。5.4.16 温升
各尖标准行业资科免费下载YD/T 7T7—1999
当输入电压与负载电流(电阻性负载)为额定值时，各儿器件温升应符合表4规定，表 4 各元器件温升
测试部件
变压器
功率率导体器作
中阻元件
电容器外壳
塑料绝缘线表面
5.4.17并联性能
极限源非（）
80(B级绝练）
测试方法
电旺法或点温计法
点湛计法
逆变器单元并联个数视负载大小和负载对供电连续性要求而定,最多并联个数曲具体产品技术条件规定，电流不平衡度车额定值的土[0%，若有特殊要求，应在订货时提出。5.4.18遥测、遥信性能
逆变设备分为智能型和非智能型两种智能型设备应具有 RS232 或RS485/RS422 通信接口,非智能型设备应具有电气隔离的 0 ~5V 或 0 ~20mA(4~20mA)的模拟信号放无源接点的开关信号接口。其基本功能如下：a）遥测交流输出电乐，交流输出电流，交流输出频率，直流输人电压。1）适信正常工作、故障、交流输出过电压，三相输出电压缺相。5.5安全与保护
5.5.1绝缴电阻与绝缘强度
5.5.1.1绝缘电阻
在坏境温度为(20±5)%℃，相对湿度为90%，主回路的输人电路和输出电路对地，输人电路与输出电路间的绝缘电阻均产1M：绝缘电阻只作为绝缘强度试验参考，不作考核。5.5.1.2绝缘强度
输人电路对地,输人电路对输出电路和输出电路对地应承受50H,方均根值为2000V(三相逆变设备），1500W（单相逆变设备）的正弦交流电压1min信号控制电路对地应承受方均根值为5(0V正弦交流电压1min术击穿，不飞弧，漏电流20mA。注：整机上述指标仪能试验-饮，用户验收产品时如需要进行绝缘强度试验,应将试验电压降低25%进行。5.5.2保护杆能
5.5.2.1过流保护
主电路设有过流保护，限制放障的进一步扩大，并能关机发出告警信号。5.5.2.2输出电压过高保护
输出电压达到过电压值时（用户或制造厂规定）逆变设备能关机并发出告警信号。5.5.2.3逆变设备应具有保护接地装置，5.6机体和结构质量
逆变设备机柜本身制造质量，主电路连接、二次线及电器元件安装等应符合下列要求。5.6.1机架组装有关季部件均应符合各自的技术要求。5.6.2油漆电镀应牢固、平、尤剃落锈蚀及裂痕等现象，5.6.3机架面板应平整：文宁和符号要求清楚、整齐、美观正确。摊
117hzen壁道
标准搜授网各尖标准行业资科免费载费
5.6.4标牌、标志、标记应完整清晰。5.7可靠性指标
逆变设备的MTBF≥50000h。
6试验方法
YD/T777—1999
逆变设备试验项在制造‘内进行试验时,使用电阻性负载。6.1交流输出电压额定值及稳定精度的试验直流输入电压按5.2规定，输出电流按5.4.1规定，其输出电压稳定精度应符合5.4.1规定。按公式(1)计算：
w - uo × 100%
式中：心
稳定精度
所测电压的极大值或极小值，V：交流电压额定值，V，
6.2交流输出电压动态特性战验
按5,4.3规定,用数字存储示波器测量输出交流电压,按公式(1)计算,输出电正的动态精度和恢复时间应符合54.3规定。
6.3交流输出电压相对谐波含最试验按5.4.4规定，用失真度测试仪测试。相对谐波含量应符合5.4.4规定。6.4交流输出电压传导骚扰极限值试验按YD/T983的5.5.1规定试验，结果应符合5.4.5规定。6.5三相输也电压不对称度试验
按GH720的4.3.9.2规定试验,结果应符合5.4.6规定。6.6三相输山电压的相位偏差度试验按5.4.7规定,用相位测试仪或示波器副试三相相位偏差应符合5.4.7规定。6.7输出频率的稳定精度试验
按5.4.8规定,测出输出频率1的极大值和极小值,按公式(2)计算输出频率稳定精度,应符合5.4.8规定。
式中：
一所测输出频率极大值或极小值：额定顺率：50Hz。
6.8输入端区潮相对宽题杂产电流试验f-fo
按5.4.9规定用电流探头(0-15MHz)、电流放大器(0-50MHz)和数字存储示波器（≥60MHz,具有对被测波形进行峰一峰值、方均根值、平均值计算显示功能)测试输入电流中宽频(0~2Hz)杂音电流方均根值1.,按公式(3)计算出输人端反覆相对宽频杂音电流值应符合5.4.9规定。I
Sin= Ipc
×100% ·
我中+—
输人直流电流额定值，A；
I—输人宽频杂音电流,A。
6.9输入端反灌相对电话衡重杂音电流(3)
按 5. 4.10 规定,用电流探头(0 -15MHz)、电流放大器(0 ~ 50MHz)和杂音计测试输人电流中衡重杂音电流fp,按公式(4)计算输入端反灌相对电话衡重杂音电流p应符合5.4.10规定。6
标准搜授网WwW.各尖标准行业资科免费下载式中：p——输人电话衡重杂音电流，A。6.10额定输出效率试验
YD/T 77--1999
1×10%
Op=ioc
按5.4.11规定，测试输人直流电压Up，直流输入电流Ipc;交流输出电压Ug-交流输出电流lo-按公式(5)计算，应符合5.4.11规定。Uo- × la-
×100%
Upc Inc
注：也可以用功率表直接测出交流有功功率，再代人公式（5)分子进行计算。6.11转换时间试验
输入变流电压满足5.3车e）d)要求条件下，用电在储示波器测试转换过程中输出电压，应符合5,4.12,1和 5,4.12.2 规定
6.12起动特性试验
逆变设备开关机5次,应符合5.4.13规定。6.13 噪声试验
逆变设备在输人电压与负载电流为额定值时，用A声级计在距离议备正面1m，设备商度的1/2处测量，其值应符含5.4.14规定。
6.14过载能力试验
逆变设备输出电流为150%额定值时的持续时间，应符合5.4.15的规定。6.15温升试验
按表4规定进行，应符合5.4.16规定。6.16并联性能试验
输直流额定电压、输出并联九余式逆变设备额定输出电流时，测试各并联逆变器单元的交流输出电流1，按公式6)计算每个逆变器单元电流均分不平衡度，应符合5.4.17规定：-Im
×100%
式中：8：
电流均分不平衡度
每个逆变器单元输出电流，A；
总输出电流，A：
逆变器单元的额定电流，A；
并联逆变器单元个数；
并联逆变器单元序号，从1～m
6.17遥测,遥信性能试验
智能型设备
利用计算机来遥测设备的输出电压、输出电流、输出频率直流输人电压，并遥信设备的工作状态及故障状态等。
6.17.2非智能型设备
a）逆变设备在正常工作时，用电压表或垒安表在遥测端于上测量出设备发送的相应模拟量信号；h）逆变设备在正常工作和人工模拟故障时，用万用表在遥信端了上测量出相应开关量状态信号。6.18绝缘电阻和绝缘强度试验
逆变设备的绝缘试验可以在5.1.1中规定的正常使用条件下进行。6.18.1测量绝缘电阻单相逆变设备用500V兆欧表，相逆变设备用1000V兆欧表；绝缘强度试验所用变压器应=1kVA。
17hzen缆壁道
纤疆植
标准搜授网各尖标准行业资科免费载费
YD/T 7I7—1999
6.18.2测量绝缘电阻合格后，再进行绝缘强度试验。6.18.3整机绝缘电阻和绝缘强度试验之前，应将所有不能承受高压的元器件从电路中产以排除，测试结果应符合5.5.1.2规定。
6.19保护性能试验
6.19.1保护器件动作时、能关机择发出告警信号。6.19.2调整逆变设备输出电压达到过电压值，能关机并发出告警信号。6.20机体和结构质量检验
般用日测法检验，各电器零件、元器件的安装、接线以及机柜质量应符合5.6规定：6.21环埭条件试验
6.21,1 低温工作试验
试验水法按 CB 2423.1 中\试验 A\进行。产品无包装,通电加额定负载,试验温度为(0 ± 3)℃;试验持续时闻为2h，应符合5.4,5.5.5.6规定：6.21.2高温上作试验
试验为法按（B2423.2试验进行。产品无包装，通电加额定负载，试验温度为（40±2)9C，试验持续时间为2,应符合5.4,5.5,5.6规定。6.21.3恒定混热试验
试验方法按GB2423.9中\试验CL\进行。逆变设备在（40±2)℃，相对混度为(93±3)%恒定湿热条件下，无包装，不通电，经受48h试验后，取出样品，在正常环境签件下核复上～21后，即时对样品进行测试，应符合5.4,5.5,5.6规定。
6.22特殊使用条件下的性能试验按GB3859.2的规定进行，
6.23可靠性试验
按YD281中规定的力法进行。其试验条件，试验方案、试验时间、失效判据等按具体产品的技术条件规定。
也可以采用现场试验的方法，但应符合YD282中关于现场试验的特殊规定。检验规则
7.1检验分类
产品检验分出」检验和型式检验。出厂检验与型式检验一般都应在工厂内进行，工厂无条件进行的试验项口北许企现场进行
7.1,1 出广检验
年台逆变设备出厂时均需进行出厂检验。·台中有一项性能指标不符合要求，即为不合格，应返修复试。复试再不合格，则能发给合格证。检验合格屑，填写检验记录并发给合格证方能广7.1.2型式检验
7.1.2.1逆变设备于下列情况之者应进行型式检验。）新产品或老产品转厂生产的试制定型鉴定：b）正式牛产后，如结构、材料、工艺有较大改变，会影响产品性能时；e）批量生产的产品，每厢两年进行：-次检验；d）产品长期停产后，恢复生产时；e）国家质量监督机构提出进行型式检验的要求时。7.1.2.2型式检验按GB2829的判别水平为1的一次抽样方案产品质量以不合格质量水平取RQI.=120,以不合格数判，样本大小n=27.2试验项日
各尖标准行业资科免费下较YD/T 777--1999
逆变设备型式检验和出」检验的试验项目如表5所示。表 5 试验项日
试验顷月
交流输出电压定值及稳定精度
变流输出电压动态特性
交流输出电压相对谐波含量
奔流输出电压传导强扰极限值
相输出电压不对称度
三相翰出电压相位偏差
翻出频军稳定精度
输人端反激相对宽频杂育电流
输人端反灌相对电话衡重杂育电流额定出效率
转换时间
起动畴性
过载能力
并联性能
遥测，遥信性能
绝缴强度
过藏保护
输出电乐过高保护
机体和结构质量
环境条件
特殊环境条件
可靠性
包装，运输、购存
标志，
8.1　标志　
8.1.1产品标志
型式检验
出厂检验
试验方法
在逆变设备的适当位置应装有铭牌，铭牌的型式与尺寸应符合有关国家标准、行业标准的规定。8.1.2包装标志
逆变设备的外包装上应有收发货标志和包装储运图示标志。按GB191的有关规定执行，8.2包装
随同产品供应的技术文件：
a）产品合格证明书：
b）产品安装使拥说明书：
c）产品随机附件及备件清单。
unn7hzen籍璧
轴驾罐生
标准搜授网各尖标准行业资科免费下载易费著
