【通信行业标准(YD)】 静态可视电话进网技术要求及测试方法

YD/T773·：95

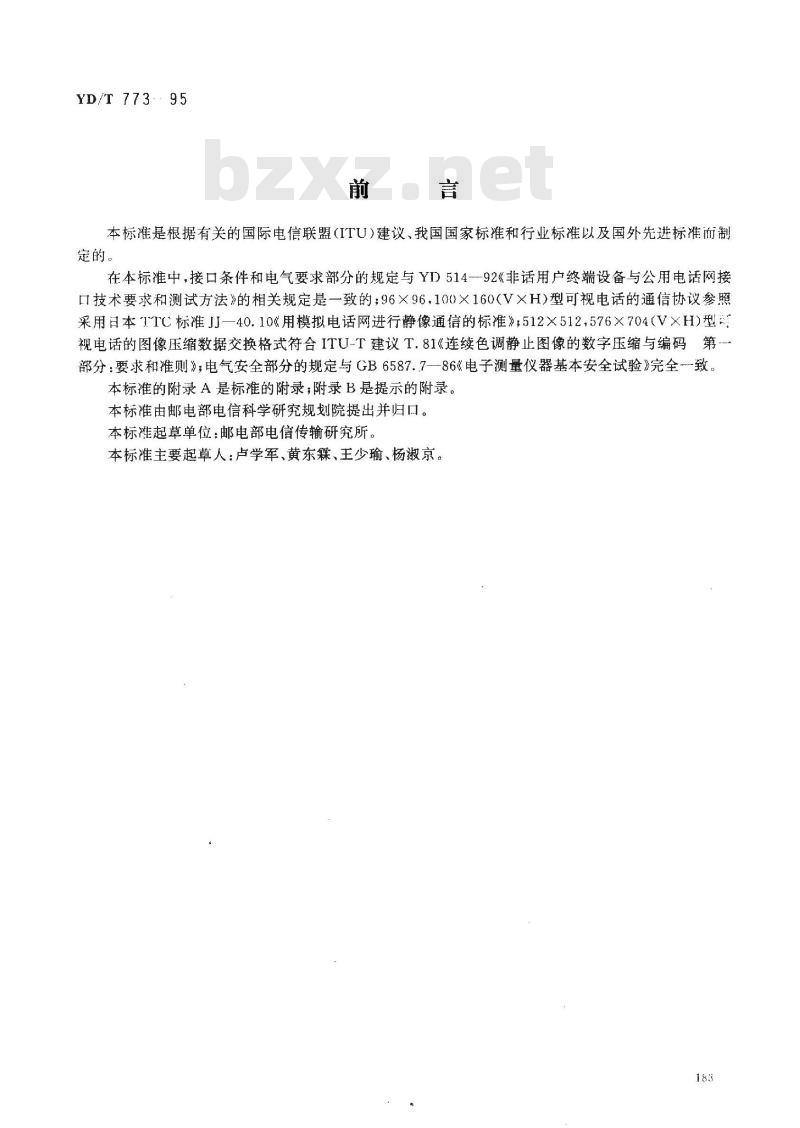

本标准是根据有关的国际电信联盟（ITU)建议、我国国家标准和行业标准以及国外先进标准而制定的
在本标准中，接口条件和电气要求部分的规定与YD514--92《非话用户终端设备与公用电话网接口技术要求和测试方法》的相关规定是一致的；96×96，100×160(V×H)型可视电话的通信协议参照采用日本TTC标准J一40.10《用模拟电话网进行静像通信的标准》；512X512,576X704（V×H)型视电话的图像压缩数据交换格式符合ITU-T建议T.81《连续色调静止图像的数字压缩与编码第--部分：要求和准则》；电气安全部分的规定与GB6587..7—86《电子测量仪器基本安全试验》完全--致。本标准的附录A是标准的附录;附录B是提示的附录。本标准由邮电部电信科学研究规划院提出并归口。本标准起草单位：邮电部电信传输研究所：本标准主要起草人：卢学军、黄东霖、王少瑜、杨淑京。183
1范围
中华人民共和国通信行业标准
静态可视电话进网技术要求
及测试方法
YD/T 773:95
本标准规定了静态可视电话与公用电话网连接的接口参数、通信协议、视频性能参数、电气安全技术要求及其测试方法。
本标准适用于开通以普通电话电路为传输媒介的各种静态可视电话业务，可作为设备接入公用电话网的进网检测和设备设计、生产的依据。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6587.7-86电子测量仪器基本安全试验GB/T15279—94自动电话机技术要求CCITT建议T.81--94连续色调静止图像的数字压缩与编码第-部分：要求和准则CCITT建议V.32一84公用交换电话网和租用话路上使用的，以高至9600bit/s速率操作的两线双工调制解调器
3术语
3.1静态可视电话
在一条模拟电话线上交替传送静态图象利话音信号的双向通信的电信终端设备：3.2A、B线端子
静态可视电话（以下简称可视电话）与电话网用户线连接的端子。3.3通信协议
在模拟电话网上，可视电话发送设备和接收设备间进行声、像通信的一系列约定3.4“图像”状态
可视电话与电话交换网配合工作的常态。处于此状态时，可视电话闭合直流电路.以启动和保持市话局内设备的动作。
3.5纵向平衡率
用-丁衡量可视电话A、B线端子对地的平衡程度。纵向平衡率B3m的定义装达式为：Bm-1 = 20lg(Em/E,)
式中：Em-横向电压，为A、B线端子间的电势差；(dB)
E，--纵向电压，由A、B线端对地不平衡引起，它等于A端对地电势差和B满对地电势差矢量和的模的二分之
中华人民共和国邮电部1995-09-28批准181
199603-01实施

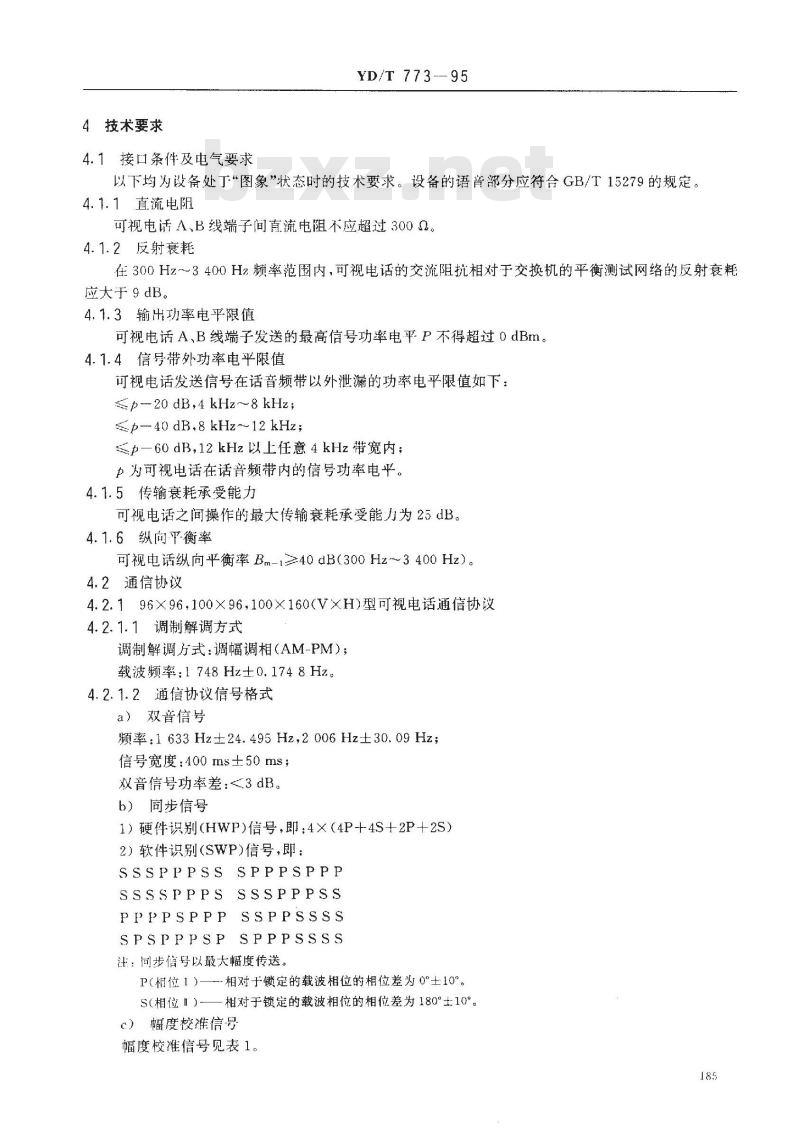

4技术要求
4.1接口条件及电气要求
YD/T 773-95
以下均为设备处于“图象状态时的技术要求。设备的语音部分应符合GB/T15279的规定。4.1.1直流电阻
可视电话A、B线端子间直流电阻不应超过300Q。4.1.2反射衰耗
在300Hz～3400Hz频率范围内，可视电话的交流阻抗相对于交换机的平衡测试网络的反射衰耗应大于 9dB。
4.1.3输出功率电平限值
可视电话A、B线端子发送的最高信号功率电平P不得超过0dBm。4.1.4信号带外功率电平限值
可视电话发送信号在话音频带以外泄漏的功率电平限值如下：≤p--20 dB,4 kHz~8 kHz;
≤p-- 40 dB,8 kHz~12 kHz;
≤—60dB,12kHz以上任意4kHz带宽内；力为可视电话在话音频带内的信号功率电平。4.1.5传输衰耗承受能力
可视电话之间操作的最大传输衰耗承受能力为25dB。4.1.6纵向平衡率
可视电话纵向平衡率Bm-1≥40dB（300Hz～3400Hz）。4.2通信协议
4.2.196×96,100×96，100×160(V×H)型可视电话通信协议4.2.1.1调制解调方式
调制解调方式：调幅调相（AM-PM）；载波频率：1748Hz±0.1748Hz。4.2.1.2通信协议信号格式
a）双音信号
频率：1633Hz±24.495Hz,2006Hz±30.09Hz；信号宽度：400ms±50ms；
双音信号功率差：<3dB。
b）同步信号
1）硬件识别（HWP)信号，即：4×（4P+4S+2P+2S）2）软件识别（SWP)信号，即：
SSSPPSSSPPPSPPP
SSSSPPPSSSSPPPSS
PPPSPPPSSPPSSSS
SPSPPPSPSPPPSSSS
注：同步信号以最大幅度传送。P（相位1）—相对于锁定的载波相位的相位差为0°土10。S（相位）—相对于锁定的载波相位的相位差为180°±10幅度校准信号

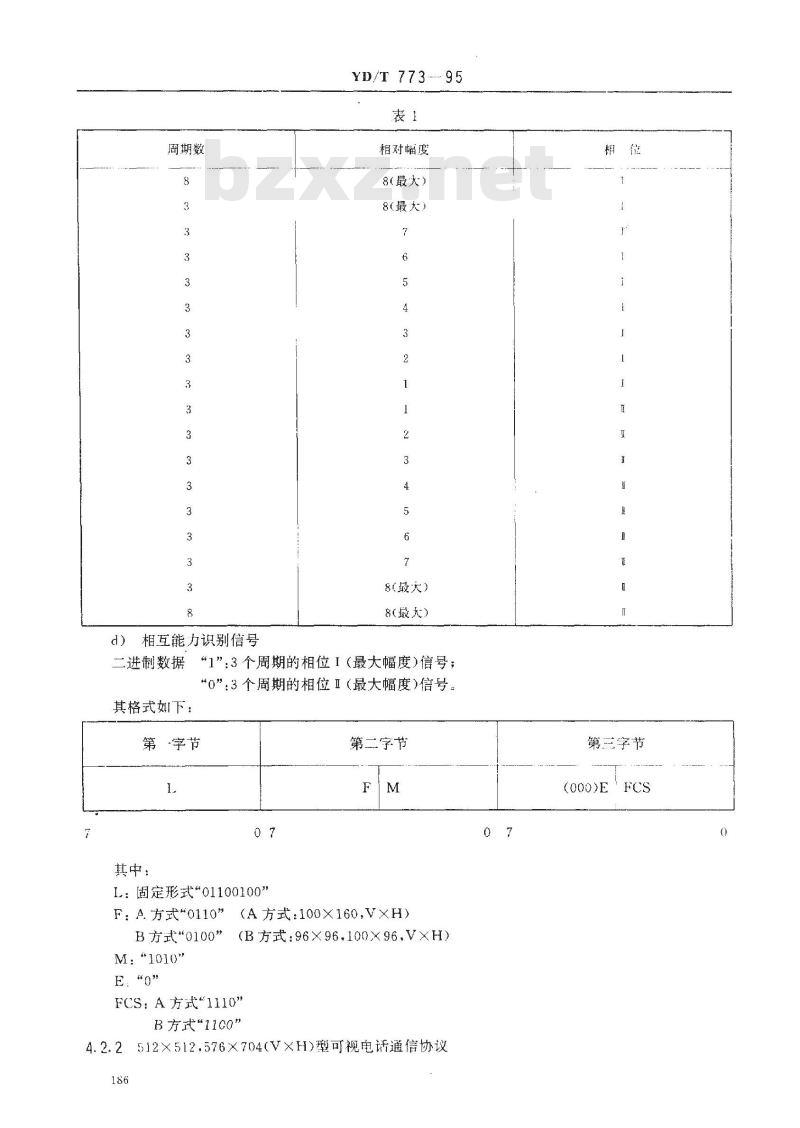

幅度校准信号见表1。
YD/T773-95
相对幅度
周期数
8（最大）
8(最大）
8（最大）
8(最大)
d）相互能力识别信号
二进制数据“1”：3个周期的相位1（最大幅度）信号；“0”：3个周期的相位1（最大幅度)信号。其格式如下：
第三字节
第二字节
第·字节
(000)EFCS
其中：
L：固定形式\01100100”
B方式\0100”（B方式：96X96,100×96,V×H)F：A.方式\0110”（A方式：100X160,V×H)M.\1010”
E.“o”
FCSA方式“1110”
B方式“1100”
4.2.2.512×512576X704（V×H)型可视电话通信协议186

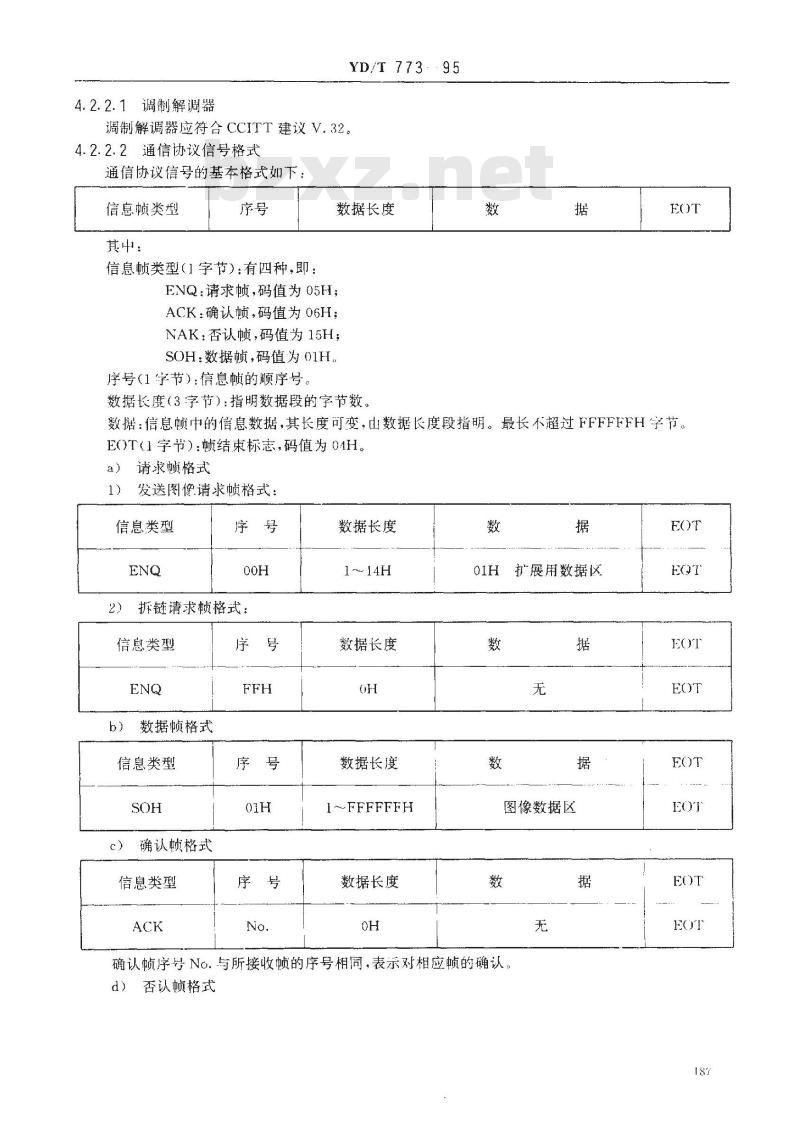

4.2.2.1调制解调器
YD/T773:-95
调制解调器应符合CCITT建议V.32。4.2.2.2通信协议信号格式
通信协议信号的基本格式如下：信息顿类型
其中：
信息顿类型（1字节）：有四种，即：数据长度
ENQ：请求顿，码值为05H；
ACK：确认顿，码值为06H；
NAK：否认顿，码值为15H；
SOH：数据顿，码值为01H.
序号（1字节）：信息帧的顺序号数据长度（3字节）：指明数据段的字节数。数
数据：信息顿中的信息数据，其长度可变，山数据长度段指明。最长不超过FFFFFFH字节。EOT（1字节）：頔结束标志，码值为OAH。请求帧格式
发送图像请求帧格式：
信息类型
拆链请求顿格式：
信息类型
数据帧格式
信息类型
确认帧格式
信息类型
数据长度
1～14H
数据长度
数据长度
1～FFFFFFH
数据长度
扩展用数据区
图像数据区
确认帧序号No.与所接收顿的序号相同，表示对相应顿的确认否认顿格式
信息类型
YD/T 773-95
数据长度
0～1H
扩展用数据区wwW.bzxz.Net
否认帧序号No.与所接收帧的序号相同，表示对未正确接收的相应帧的否认4.2.2.3图像格式
每顿图像含Y、U、V分量，按4：2：2抽样。4.2.2.4图像压缩数据交换格式
应符台CCITTT.81建议中JPEG图像压缩数据的交换格式。其语法结构见图1，a）so1
图像开始标志符，码值为FFD8。b）EOI
图像结束标志符，码值为FFD9。c）表说明/杂项
表说明段包括量化表说明和哈夫曼表说明。量化表说明语法如下：
DQT为定义量化表标志符，码值为FFDB。量化表说明段可定义n个量化表。其参数及说明见表2.Sor
表说明/杂项
表说明/杂项
扫描头
摘编码段
<最小编码单1><最小编码单儿2最小编码单图1JPEG图像压缩数据交换格式语法结构188
注：k-0~63。
哈夫曼表说明语法如下
占比特数
YD/T 773—95
参数值
2+nX65
量化表长度
量化表示素精度
量化表标识
量化表元素
DHT为定义哈夫曼表标志符，码值为FFC4。哈夫曼表说明段可定义n个哈夫曼表。其参数值及说明见表3
杂项为可选项，可以包括定义重新启动间隔段、注释段和应用数据段中的项或几项。选用时其标志符和语法应符合CCITT建议T.81的规定。d)
顿头语法
SOF。
SOF。为DCT基本系统顿开始标意符，码值为FFCO。其参数值及说明见表4.
注：m
占比特数
1～16,
j1～L,
占比特数
参数值
2→n×(17+m)
0.1.16,17
参数值
512/576
512/704
哈大曼表说明长度
哈夫曼表标识
长度的哈夫曼码的个数
每个哈天曼码的相关值
顿头长度
抽样精度（hit）
注：1--1~-3。
扫描头语法
占比特数
YD/T 773---95
续表4
参数值
SOS为描述开始标志符，码值为FFDA。其参数值及说明见表5。
卢比特数
注：—1-3。以上长度均指不含标志符在内的字节数，4.3视频接口及电气要求
4.3.1视频接口
藍中图象分量数
分量标识
水平抽样因数
霍首轴样因数
量化表选择
扫描头长度
扫措中图象分量数
扫描分量选择
直流摘编码表选择
交流滴编码表选择
起始频谱选择
结束频谱选择
连续近似比特高位
连续近似比特低位
应符合黑白电视制式、PAL-D电视制式或NTSC-M电视制式，输出视频信号幅度为1V（峰-峰值），阻抗为75不平衡。4.3.2场频和行频
场频：50Hz(PAL-D制）.60Hz(NTSC-M制）；行频：15625Hz(PAI-D制),15750.5Hz(NTSC-M制)。4.3.3信噪比S/N
≥41.1dB(不加权）
(512X 512,576 X 704.VXH):
YD/T 773--95
(96X96.100X96.100X160,VXH)。≥30dB（不加权）
4.3.4灰度等级
10级(512X512,576X704,VXH);
7级(96×96,100×96,100×160.V×H)。4.3.5水平分辨力和垂直分辨力
水平分辨力：
(576X704,VXH);
704线
512线
(512X512, VXH);
160线
(100X160,VXH);
(96X96,100X 96,VXH)。
垂直分辨力：
≥432线
≥384线
100线
(576X704,VXH);
(512X512,VXH);
(100 X160,VXH);
96线(96X96,100X96,V×H)。
4.4电气安全
可视电话的绝缘耐压等方面的要求应符合GB6587.7的有关规定。5测试方法
5.1测试条件
除特殊规定外，所有测试均应在下列正常条件下进行：温度：15℃～35℃；
相对湿度：40%~~75%；
气压：86kPa~106kPa；
交流电源电压：220V±22V，50Hz士1Hz。各项测试所用仪表应经计量鉴定合格，并在有效期内。5.2接条件及电气要求的测试
5.2.1直流电阻
5.2.1.1测试连接：如图2。
被测设备
注：①直流电流表，精度不低于1.0级。②直流电压表，精度不低于1.0级。y
③直流电源，0V～100V可调，波纹电压不大于10mV。④限流电阻，阻值为6000。
图2直流电阻测试连接
YD/T773---95
5.2.1.2测试方法：被测设备处于“图像\状态，调节真流电源电压使直流电流表读数在3mA50mA内，读取育流电压表读数V和直流电流表读数I，计算被测直流阻抗R=V/(2)，应不超计30005.2.2反射衰耗
5.2.2.1测试连接：如图3（a）。被设备
注：）平衡测试网络，见图3(e）。②）馈电桥，见图3（b），R=6000±32正弦波有效值检波电平表，精度不低于2.5级·高阻状态下输入阻抗不小于30kQ（平衡）4音频借号发生器，输出阻抗不大于109。?Ri.R60006n.HiR-R1s0.1Q。
（a）测试连接图
400μF0uF
(b）馈电桥
（c）平衡测试网络
60V-1V
图3交流阻抗测试连接
5.2.2.2测试方法：采用电桥法测量反射衰耗，使被测设备处于“图象”上作状态。信号发生器输出调整 0 dBm,测试频率为 300 Hz,500 Hz,1 000 Hz.1 500 Hz,2 000 Hz,2 500 Hz.3 000 Hz.3 400 Hz在每个测试频率点上，当开关K分别处于1位和2位时，从电平表上读取P：和P.值，各频率点的反射衰耗按L-P，-P。计算。被测设备的反射衰耗取各频率点的反射衰耗的最小值，其值应大于9dB。5.2.3输出功率电平限值
5.2.3.1测试连接：如图4
被测设
注：0馈电桥，同5.2.2。
YD/T 773-95
23.4kHz低通频带限制滤波器，其通阻带衰减差大于20dB()均方根值检波电平表(如噪声测试仪)。图4输出功率电平值测试连接
5.2.3.2测试方法：使被测设备处于*图像”状态用6002平衡输入阻抗的均方根值检波电平表（例如噪声测试仪)终端测量，测得结果应不超过0dBm。5.2.4信号带外功率电平限值
5.2.4.1测试连接：见图5。
被测设备
注：（馈电桥。
②频带限制滤波器，采用4.3kHz高通，通阻带衰减差应人20dB。③均方根值检波电平表。
图5信号带外功率电平限值测试连接5.2.4.2测试方法：使被测设备处于*图象”状态，用600α平衡输入阻抗的均方根检波电平表终端测量：测得4 kHz带宽的带外功率电平应不超过规定值。5.2.5传输衰耗承受能力
5.2.5.7测试连接：如图6。
被測设备
（发理
L,1.. 5. 1x103/2/(H);
L L4 -- 600/2元 /(H);
其中，厂为载波频率(Hz)数值。17uF
YD/T773
25dB发减器
图6传输衰耗承受能力测试连接
被榔设格
5.2.5.2测试方法：在两个被测设备之间连输入输出阻抗600Q的25dB的衰耗器，由被测设备发送图象信号，另一被测设备若能正常接收图象信号即可认为传输衰耗承受能力为25dB。5.2.6纵向平衡率
5.2.6.1测试连接：如图7。
被测设备
注：0）馈电桥同5.2.2。
(）平衡测试仪表：乎衡调节范围不小于80dB。图7纵向平衡率测试连接
5.2.6.2测试方法：用600Q标准电阻替代被测设备接入后，调整平衡测试仪表使自身平衡率达80dB以上。接入被测设备，测量在300Hz～3400Hz频率范围内的纵向平衡率，应不小-}40dB。5.3通信协议的测试
5.3.196×96,100×96，100×160(V×H)型可视电话通信协议的测试5.3.1.1双音信号
a）测试连接：如图8。
