【有色金属行业标准(YS)】 煅烧 a 型氧化铝

GB6609.2～6609.5氧化铝化学分析方法GB8170
3产品分类
数值修约规则
按理化指标不同，产品分为低钠型和中钠型两类，共？个牌号。技术要求
各牌号产品的理化指标应符合表1规定。表1
化学成分，%
不小于
杂质含量不大于
注：①氧化铝含量为100%减去表列杂质含量总和之差。中国有色金属工业总公司1995-04-06批准Na20
真密度
不小于
不小于
1995-12-01实施
6714010m
house and there shoud he poforeian airmollutiont Phtr
应提交内容与此相同的下片。
7.2包装
产品包装采用具有足够强度和密度及不污染产品的包装材料，每袋重为50kg土0.5kg，亦可由供需双方协商采用其他适当重量和包装材料包装或散装。7.3运输
产品运输及装、卸严禁杂质混入，并应有防潮、防雨雪措施。7.4贮存
产品应在不受潮的仓库内分批、分牌号存放，不得混杂，并严禁杂质混入。质量证明书
每批产品应附有质量证明书，注明：a.
供方名称；
产品名称和牌号；
批号；
分析检验结果和技术监督部门印证；本标准编号；
出厂日期。
Wu, Lu
house and there shoud he po foreian air mnllution :ot Pht
A5.1用棉球沾少许无水乙醇，将研钵、样品架等擦干净、吹干备用。A5.2取3g试样，在玛瑙研钵中研磨至粒径为3～5um。A5.3取1g左右磨好的样品，放入样品架内，填实后，轻压制片，压力以样片竖起不塌为宜。A5.4开冷却水，打开低压电源开关，衍射仪预热20min。A5.5打开X光高压电源，达到稳定状态，再打开X射线衍射仪微机测控操作系统。A5.6进行测角仪6、26角度校正。A5.7选择衍射条件：铜靶（工作电压36kV，电流20mA），Ni片滤波；狭缝为1.0mm，0.15mm，0.5°;时间常数(RC)为1s；扫描速度为1°/min。A5.8选择测量条件：净强度测量，扫描范围（26）：（012）晶面为25.1°～~26.1°；（116）晶面为57.1°~58.1°；采样步宽（20)为0.01°；积分扫描时间各60s。A5.9按所选条件测定试样和标样的积分强度。A6测定结果的计算
A6.1用数据处理软件分别扣除每个峰背底强度后，计算净积分强度（I)。A6.2当试样中α-A1O：含量不大于50%时，以（012)衍射面的测定值计算α-Al2()：的含量：α-Al203含量=I（012）试/1（012）标×100%式中：I(012)试-—试样（012)晶面的衍射净积分强度；I(012)标标样（012)晶面的衍射净积分强度（A1）
A6.3当试样中α-Al0，含量大于50%时，还需用（116)衍射面的强度测定值，按下式计算α-A1.O的含量。即：

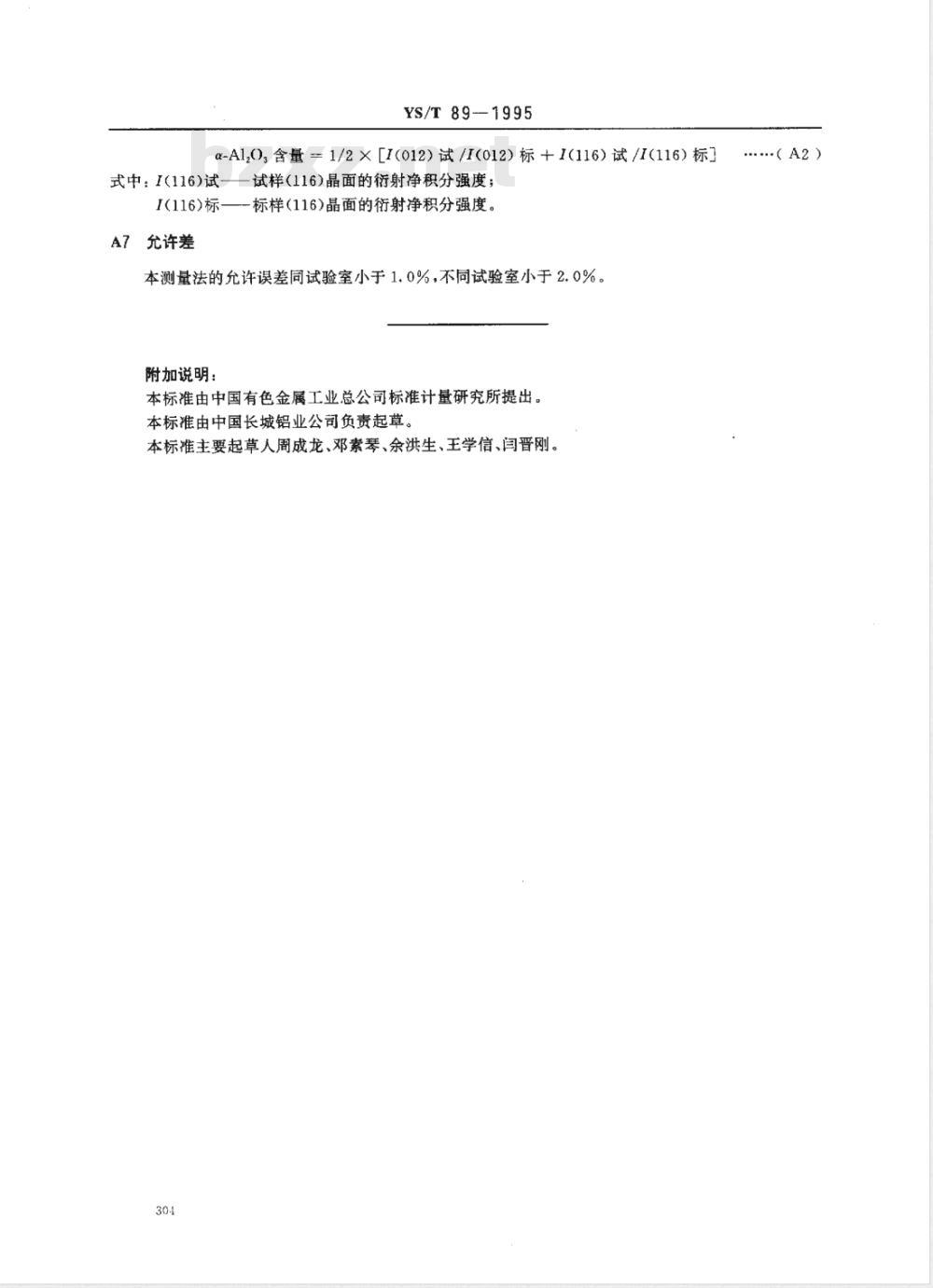

YS/T89--1995
α-A1,0，含量=1/2×［I（012）试/I(012）标+1（116）试/1(116）标式中：1I(116)试试样（116)晶面的衍射净积分强度；I(116）标—标样（116)晶面的衍射净积分强度A7允许差
本测量法的允许误差同试验室小于1.0%，不同试验室小于2.0%。附加说明：
本标准由中国有色金属工业总公司标准计量研究所提出。本标准由中国长城铝业公司负责起草。本标准主要起草人周成龙、邓素琴、余洪生、王学信、闫晋刚。304bzxz.net
...（A2)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
