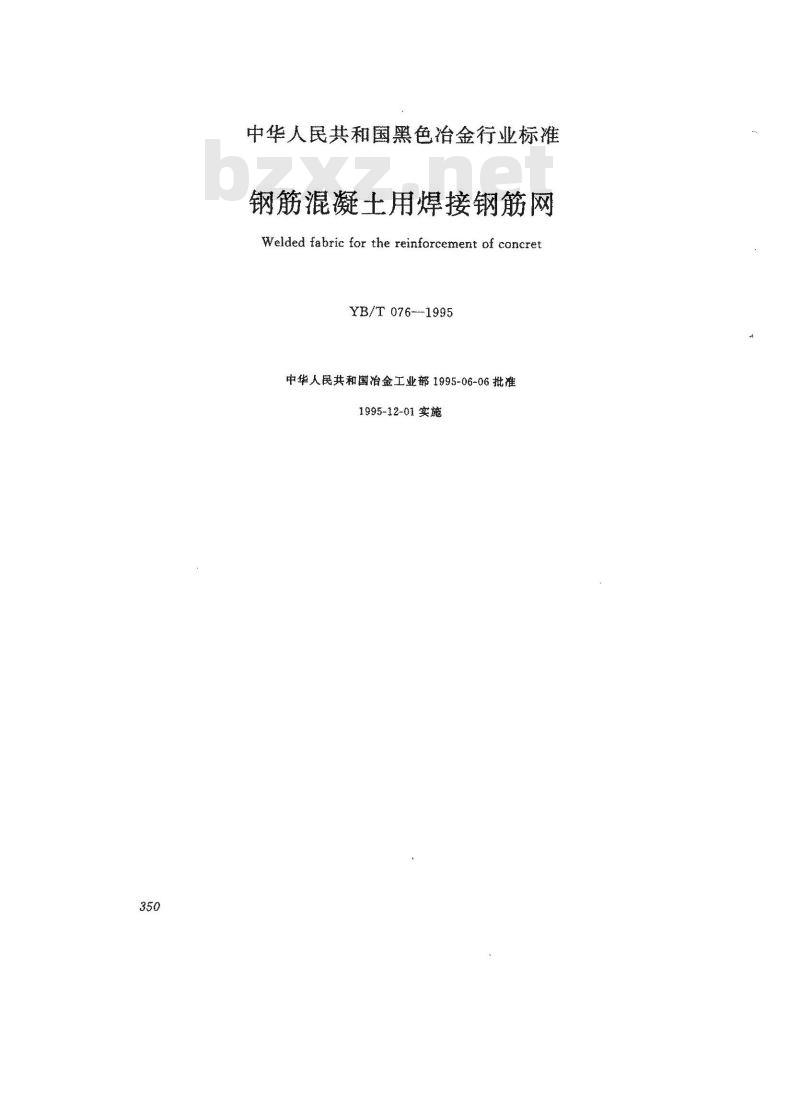

中华人民共和国黑色冶金行业标准钢筋混凝土用焊接钢筋网
Welded fabric for the reinforcement of concretYB/T076--1995
中华人民共和国冶金工业部1995-06-06批准1995-12-01实施

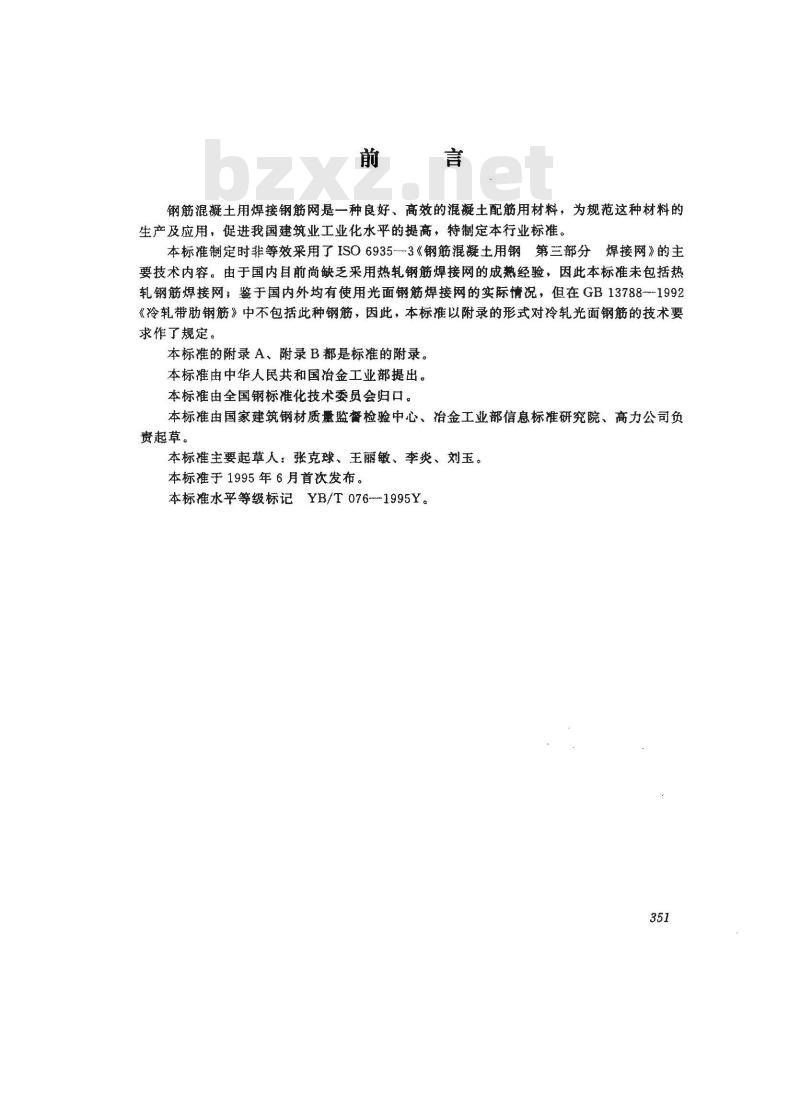

钢筋混凝土用焊接钢筋网艇一种良好、高效的混凝土配筋用材料，为规范这种材料的生产及应用，促进我国建筑业工业化水平的提高，特制定本行业标准。本标准制定时非等效采用了ISO6935一3《钢筋混疑士用钢第三部分焊接网》的主要技术内容。由于国内目前尚缺乏采用热轧钢筋焊接网的成熟经验，因此本标准未包括热轧钢筋焊接网：鉴于国内外均有使用光面钢筋爆接网的实际情况，但在GB13788-1992《冷轧带肋钢筋》中不包括此种钢筋，因此，本标准以附录的形式对冷轧光面钢筋的技术要求作了规定。
本标准的附录A、附录B都是标准的附录。本标准由中华人民共和国治金工业部提出。本标准由全国钢标准化技术委员会妇口。本标准由国家建筑钢材质量监督检验中心、治金工业部信息标准研究院、高力公司负起草。免费标准bzxz.net
本标主要起草人：张克球、王丽敏、李痰、刘玉。本标准于1995年6月首次发布。
本标准水平等级标记YB/T076.1995Y。351

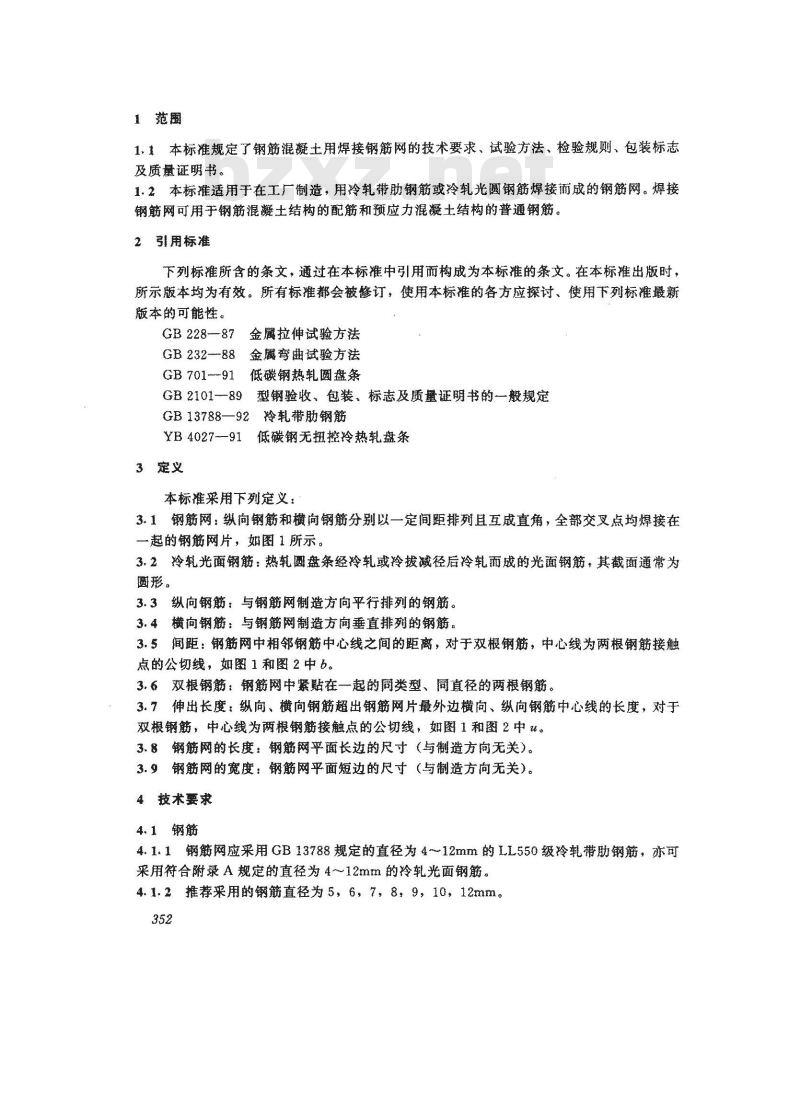

1范围
1、1本标准规定了钢筋混凝土用焊接钢筋网的技术要求、试验方法、检验规则、包装标志及质量证明书。
1.2本标准适用于在工厂制造，用冷轧带肋钢筋或冷轧光圆钢筋焊接而成的钢筋网。焊接钢筋网可用于钢筋混凝土结构的配筋和预应力混凝土结构的普通钢筋。2用标准
下列标准所含的条文，通过在本标推中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。
GB228-87金属拉伸试验方法
GB232-88金鳳弯曲试验方法
GB701-91低碳钢热轧圜盘条
GB2101--89型钢验收、包装，标志及质慧证明书的一般规定GB13788-92冷轧带肋钢筋
YB4027~-91低碳钢无扭控冷热轧盘条3定义
本标推采用下列定义：
3.1钢筋网：纵向钢筋和横向钢筋分别以一定间距排列且互成直角，全部交叉点均焊接在一起的钢筋网片，如图1所示。
3.2冷轧光面钢筋：热轧圆盘条经冷轧或冷拔减径后冷轧而成的光面钢筋，其截面通常为圆形。
3.3纵向钢筋：与钢筋网制造方向平行排列的钢筋。3.横向钢筋：与钢筋网制造方向垂直排列的钢筋。3.5间距：钢筋网中相邻钢筋中心线之间的距离，对于双根钢筋，中心线为两根钢筋接触点的公切线，如图1和图2中b。
3.6双根钢筋：钢筋网中紧贴在一起的同类型、同直径的两根钢筋3.7伸出长度：纵向、横向钢筋超出钢筋网片最外边横向、纵向钢筋中心线的长度，对于双根钢筋，中心线为两根钢筋接触点的公切线，如图1和图2中u。3.8钢筋网的长度：钢筋网平面长边的尺寸（与制造方向无关）。3.9钢筋网的宽度：钢筋网平面短边的尺寸（与制造方向无关）。4技术要求
4.1钢筋
4.1.1钢筋网应采用GB13788规定的直径为4--12mm的LL550级冷轧带助钢筋，亦可采用符合附录A规定的直径为4~～12mm的冷轧光面钢筋。4.1.2推荐采用的钢筋直径为5，6，7，8：9，10，12mm。352
钢筋网的形状

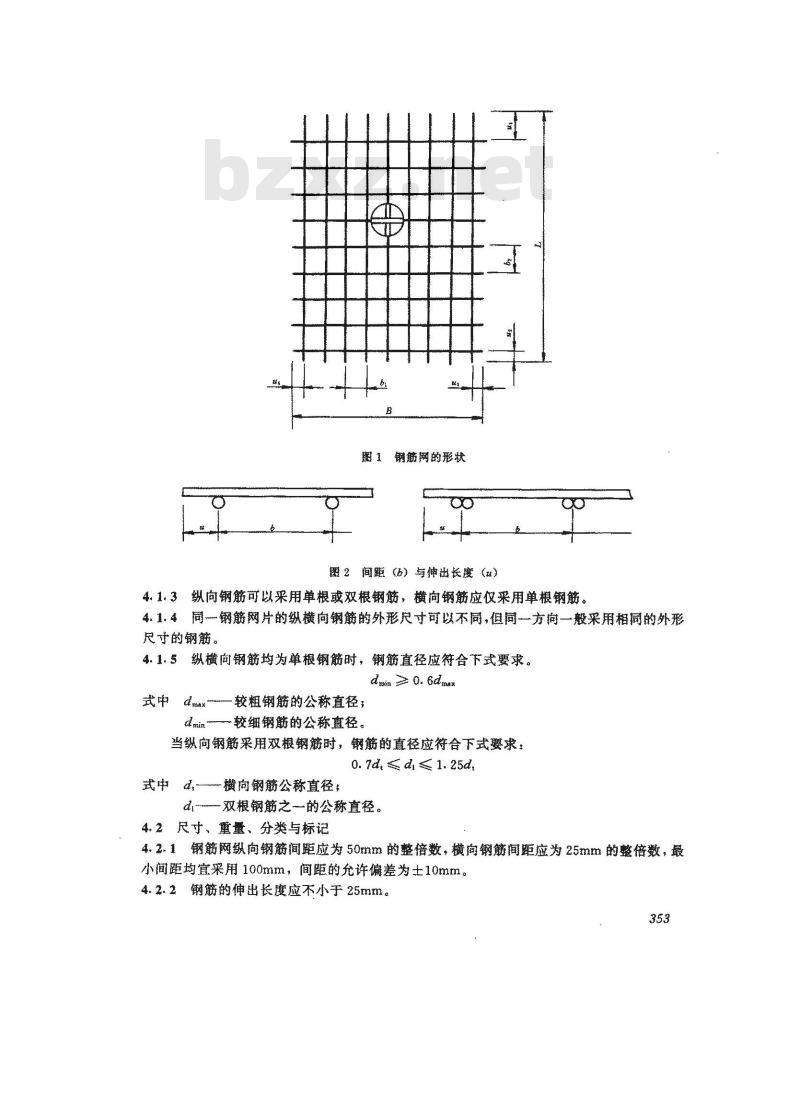

图2简距（）与伸出长度（林）
4.1.3纵向钢筋可以采用单根或双根钢筋，横尚钢筋应仪采用单根钢筋。4.1，4同一钢筋网片的纵横向钢筋的外形尺寸可以不同，但同一方向一般采用相同的外形尺的钢筋。
4.1.5纵横向钢筋均为单根钢筋时，钢筋直径应符合下式要求。dimoin = 0. 6dmox
式甲dmx—较粗钢筋的公称直径；dmin—较细钢筋的公称直径。
当纵向钢筋采用双根钢筋时，钢筋的直径应符合下式要求：0.7d,d≤1.25d
式中d横向钢筋公称直径，
d双根钢筋之一的公称直径。
4.2尺寸、重量、分类与标记

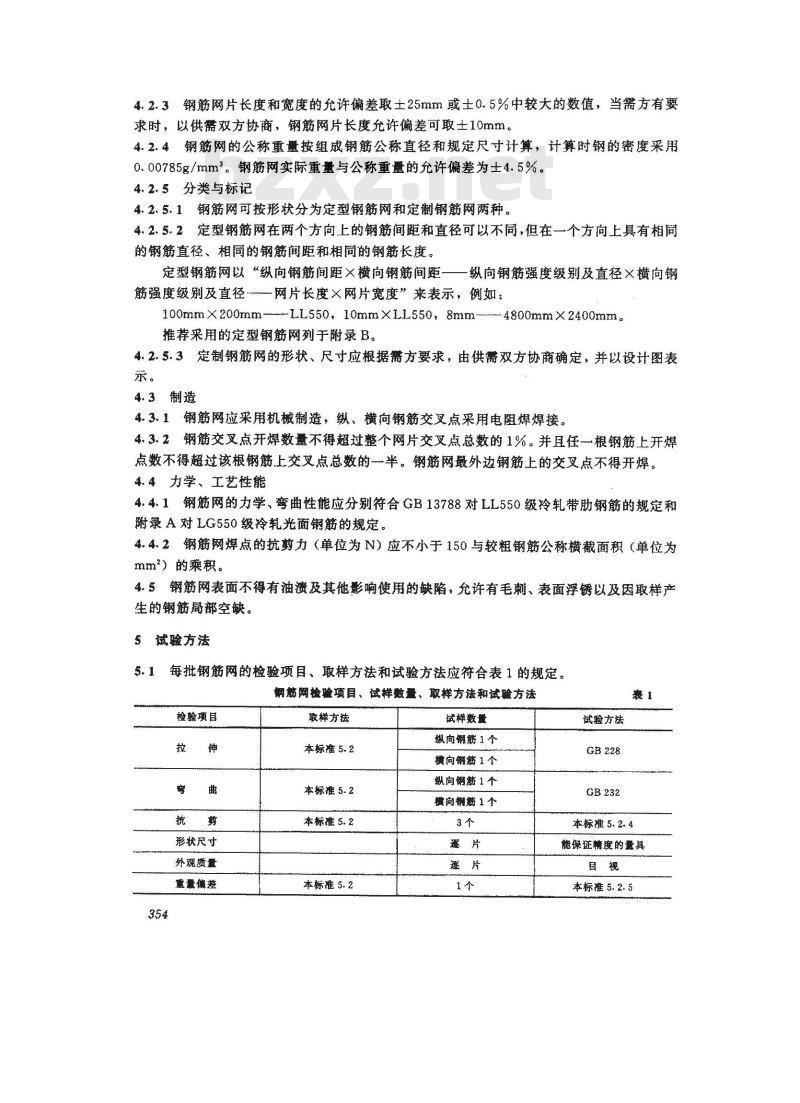

4.2.1钢筋网纵向钢筋间距应为50mm的整倍数，横向钢筋间距应为25mm的整倍数，最小间距均宜采用100mm，间距的允许偏差为士10mm。4.2.2钢筋的伸出长度应不小于25mm。353
4.2.3钢筋网片长度和宽度的允许差取土25mm或士0.5%中较大的数值，当需方有要求时，以供双方协商，钢筋网片长度允许偏差可取士10mm。4.2.4钢筋网的公称重量按组成钢筋公称直径和规定尺寸计算，计算时钢的密度采用0.00785g/mm。钢筋网实际重量与公称重量的允许偏差为士4.5%。4.2.5分类与标记
4.2.5.1钢筋网可按形状分为定型钢筋网和定制钢筋网种。4.2.5.2定型钢筋网在两个方向上的钢筋间距和直径可以不同，但在一个方向上具有相同的钢筋直径、相同的钢筋闻和相同的钢筋长度。定型钢筋网以“纵向钢筋间距×横向钢筋间距纵尚钢筋度级别及直径×横向钢筋强度级别及直径网片长度×网片宽度”来表示，例如：100mmX200mm-LL550,10mmXLL550,8mm推荐采用的定型钢筋网列于附录B。-4800mmx2400mmg
4.2.5.3制钢筋网的形状、尺寸应根据需方婴求，由供需双方协商确定，并以设计图表示。
4.3制造
4.3、1钢筋网应采用机械制造，绒、横向钢筋交叉点采用电阻焊焊接。4.3.2钢筋交叉点开焊数量不得超过整个网片交叉点总数的1%。并且任根钢筋上开焊点数不得超过该根钢筋上交叉点总数的一半。钢筋网最外边钢筋上的交叉点不得开焊。、4力学、工艺性能
4.4.1钢筋网的力学、弯曲性能应分别符合GB13788对LL550级冷轧带肋钢筋的规定和附录A对LG550级冷轧光面钢筋的规定。44.2钢筋网焊点的抗剪力（单位为N）应不小于150与较粗钢筋公称横截面积（单位为mm\）的乘积。
4.5钢筋网表面不得有油渍及其他影响使用的缺陷：允许有毛刺、表面浮锈以及因取样产生的钢筋厨部空缺。
5试验方法
每批钢筋网的检验项目、取样方法和试验方法应符合表1的规定。5.1
钢筋网检验项目、试样数黛、取样方法和试验方法检验项目
形状尺寸
外观质量
重最体差
敢样方法
本标准5.2
本标准 5. 2
本标准 5. 2
本标准 5. 2
试样数量
纵向钢筋1个
向美个
纵向钢筋1个
糖向细1个
誠验方法
本标准 5. 2. 蛋
能保证糖度的最具
本标准5.2. 5
供方如能保证钢筋的重量偏差合格，可不进行该项目的测定。5.2试样选取与制备
5.2.1钢筋网试样均应从成品钢筋网上截取，但试样所包含的交叉点不得开焊。除去掉多余的部分以外，试样不得进行其他加工，但允许将试样在100℃的温度下保温1h后在空气中冷却至室温的时效处理。
251 25
图3拉伸试样
ta08rpoz
[25 / 25
[25 / 25
图4抗剪试样
5.2.2拉伸试样如图3，试样应至少有一个交叉点。试样长度应足够，以保证夹具之间的距离不小于20倍试样直径，也不短于180mm。对于双根钢筋，非受拉钢筋应在离交叉焊点约20mm处切断。
5.2.3弯曲试验应使受弯曲部位离开交叉焊点至少25mm。5.2.4抗剪试样如图4。试样应沿同一横向钢筋随机截取，其受拉钢筋为纵向钢筋。对于双根钢筋，非受拉钢筋应在交叉焊点处切断，但不应摄伤受拉钢筋焊点。
5.2.5重量称量试样尺寸为1000mm×1000mm，试样上每根钢筋的长度偏差应不大于±5mm。
5.3试验方法
5.3.1计算钢筋强度时采用钢筋的公称截面积。
5.3.2焊接头抗剪试验应使用一种能悬挂于试验机上夹头的专用夹具。这种夹具应使试验时能沿受拉钢筋轴线施加力值，使受拉钢筋自由端能自由滑动，同时对交叉钢筋能适当固定并防止其产生过大的弯曲。典型的专用夹具如图5所垂直钢筋
平期龄
图5典型的抗剪试验夹具
5.3.3测定重量偏差时，对每平方米重量不小于5kg的试样，应精确到0.05kg；对每平方米重量小于5kg的试样，应精确到0.01kg。6检验规则
6.1检查和验收
钢筋网的检查和验收按GB2101的规定执行。6.2组批规则
每批应由同一形状、同一尺寸、同一班次制造的钢筋网组成，重量不大于30t。6.3取样数量
每批钢筋网的取样数量应符合表1的规定。6.4复验规则
6.4.1、钢筋网的拉伸、弯曲试验结果如不合格，则应从该批钢筋网中再取双倍试样进行不合格项目的检验，复验结果全部合格时，该批钢筋网判定为合格。6.4.2钢筋网抗剪试验结果按平均值计如不合格时，则取样的同一横向钢筋所有交叉焊点均需取样检查，全部结果平均值合格时，该批钢筋网判定为合格。7包装、标志及质量证明书
7.1钢筋网应捆扎整齐、牢固，捆重不应超过2t，必要时应加刚性支撑或支架，以防止运输吊装过程中钢筋网产生影响使用的变形。7.2钢筋网每捆吊挂两个标牌，标明生产厂名、本标准号、钢筋规格尺寸、批号、片数、重量、生产日期、检验印记。
7.3钢筋网交货时应附有质量证明书，注明生产厂名、需方名称、合同号、本标准号、交货钢筋网的规格、尺寸、片数、重量、各检验项目检验结果、供方质检部门印记等内容。356
附录A
(标准的附录）
冷轧光面钢筋质量要求
A1制造冷轧光面钢筋的热轧圆盘条应符合GB701和YB4027的规定，在保证钢筋力学性能合格的条件下，钢的牌号由供方自行选择，推荐采用的牌号为Q215，Q235。A2冷轧光面钢筋直径为4～12mm，钢筋的直径允许偏差及力学工艺性能应符合表A1的规定。
冷轧光面钢筋直径允许偏差及力学性能钢筋公称直径
直径充许偏差
屈服强度 0.2
≥500
抗拉强度 ap
A3冷轧光面钢筋的表面应符合GB13788的相应规定。伸长率310
冷弯180°
D一弯心直径
d一钢筋公称直径
A4冷轧光面钢筋代号为LG550（L与G分别为“冷轧”和“光面”的汉语拼音字头，550为钢筋抗拉强度的标准值）。
附录B
（标准的附录）
推荐采用的定型钢筋网
纵向钢筋
钢筋网型号
公称直径
每延米面积
公称直径
横向锅筋
每延米面积
kg/m22
钢筋网型号
公称直径
纵向钢筋
每延米面积
公称直径
横向钢筋
每延米面积
