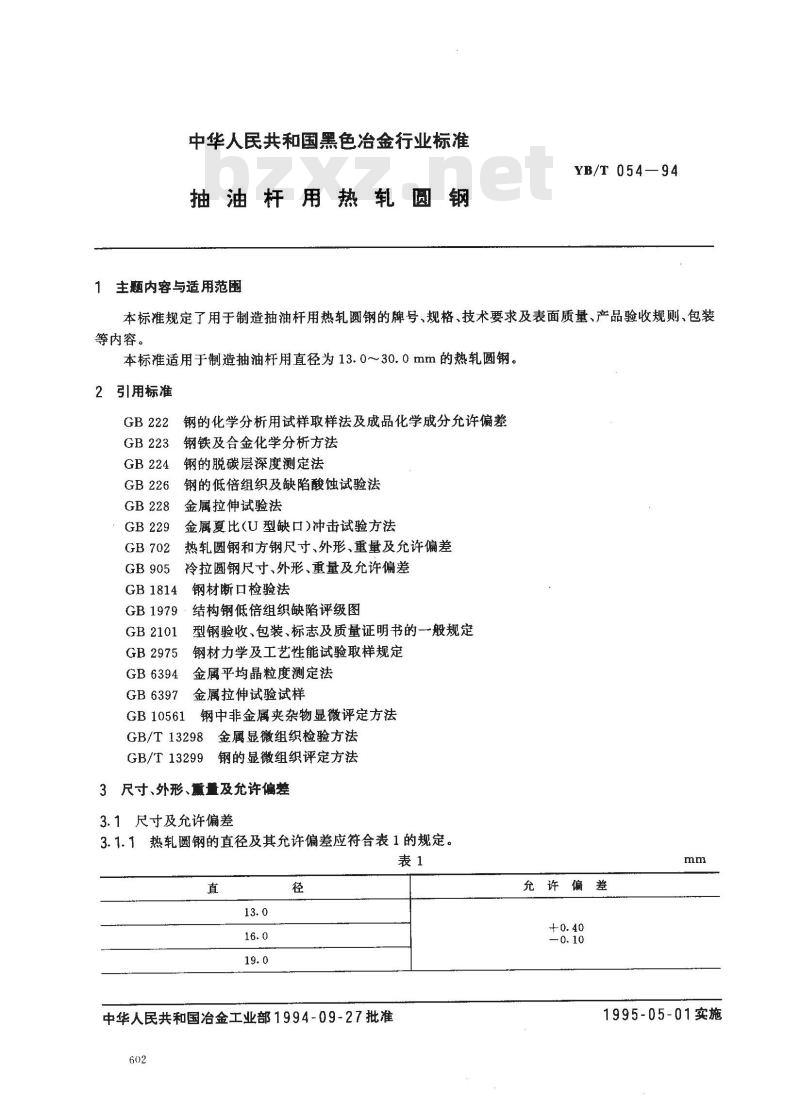

【冶金行业标准(YB)】 抽油杆用热轧圆钢

中华人民共和国黑色治金行业标准抽油杆用热轧圆钢
1主题内容与适用范围
YB/T 054—94
本标准规定了用于制造抽油杆用热轧圆钢的牌号、规格、技术要求及表面质量、产品验收规则、包装等内容。
本标准适用于制造抽油杆用直径为13.0~30.0mm的热轧圆钢。2引用标准
GB 1814
GB1979
GB 2101
GB 2975
GB 6394
GB 6397
钢的化学分析用试样取样法及成品化学成分允许偏差钢铁及合金化学分析方法
钢的脱碳层深度测定法
钢的低倍组织及缺陷酸蚀试验法金属拉伸试验法
金属夏比（U型缺口）冲击试验方法热轧圆钢和方钢尺寸、外形、重量及允许偏差冷拉圆钢尺寸、外形、重量及允许偏差钢材断口检验法
结构钢低倍组织缺陷评级图
型钢验收、包装、标志及质量证明书的一般规定钢材力学及工艺性能试验取样规定金属平均晶粒度测定法
金属拉伸试验试样
钢中非金属夹杂物显微评定方法GB 10561
GB/T 13298
GB/T 13299
金属显微组织检验方法
钢的显微组织评定方法
3尺寸、外形、熏量及允许偏差
3.1尺寸及允许偏差
3.1.1热轧圆钢的直径及其允许偏差应符合表1的规定。表1
中华人民共和国冶金工业部1994-09-27批准602
允许偏差
1995-05-01实施

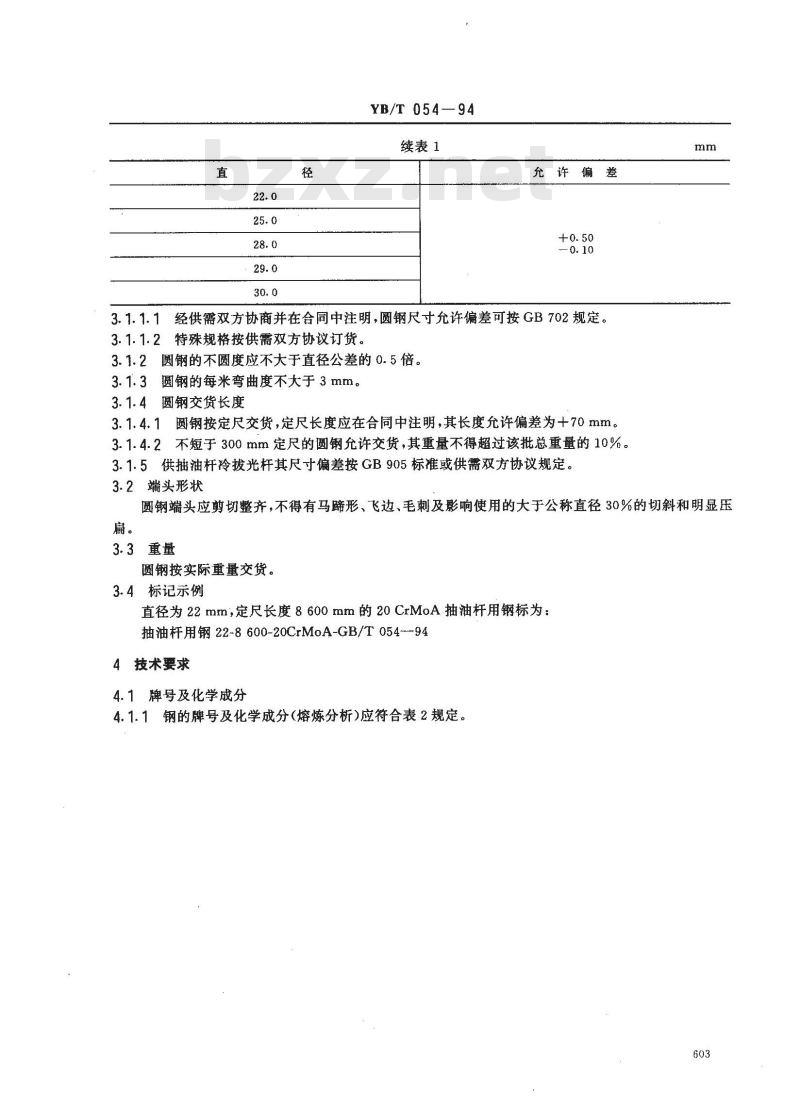

YB/T054—94
续表1
允许偏差
3.1.1.1经供需双方协商并在合同中注明，圆钢尺寸允许偏差可按GB702规定。3.1.1.2特殊规格按供需双方协议订货。3.1.2圆钢的不圆度应不大于直径公差的0.5倍。圆钢的每米弯曲度不大于 3mm。3.1.3
3.1.4圆钢交货长度
3.1.4.1圆钢按定尺交货，定尺长度应在合同中注明，其长度允许偏差为十70mm。3.1.4.2不短于300mm定尺的圆钢允许交货，其重量不得超过该批总重量的10%。3.1.5供抽油杆冷拔光杆其尺寸偏差按GB905标准或供需双方协议规定。3.2端头形状
圆钢端头应剪切整齐，不得有马蹄形、飞边、毛刺及影响使用的大于公称直径30%的切斜和明显压扇。
3.3重量
圆钢按实际重量交货。
3.4标记示例
直径为22mm，定尺长度8600mm的20CrMoA抽油杆用钢标为：抽油杆用钢22-8600-20CrMoA-GB/T054--944技术要求
4.1牌号及化学成分
4.1.1钢的牌号及化学成分（熔炼分析)应符合表2规定。603

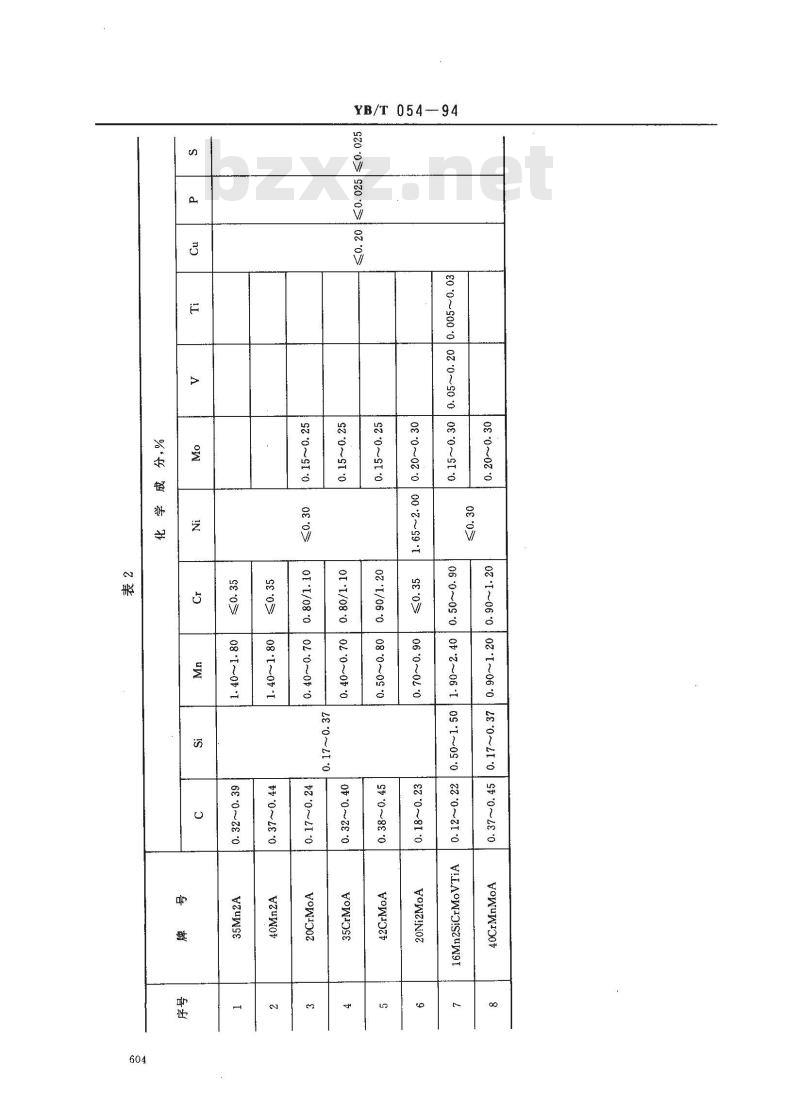

YB/T054--94
800~5000
00:0~02
060~09
01·1/08
01'/08
～06·
8:0~02:0
02:0～00
08:1~0%
280~21
680~80

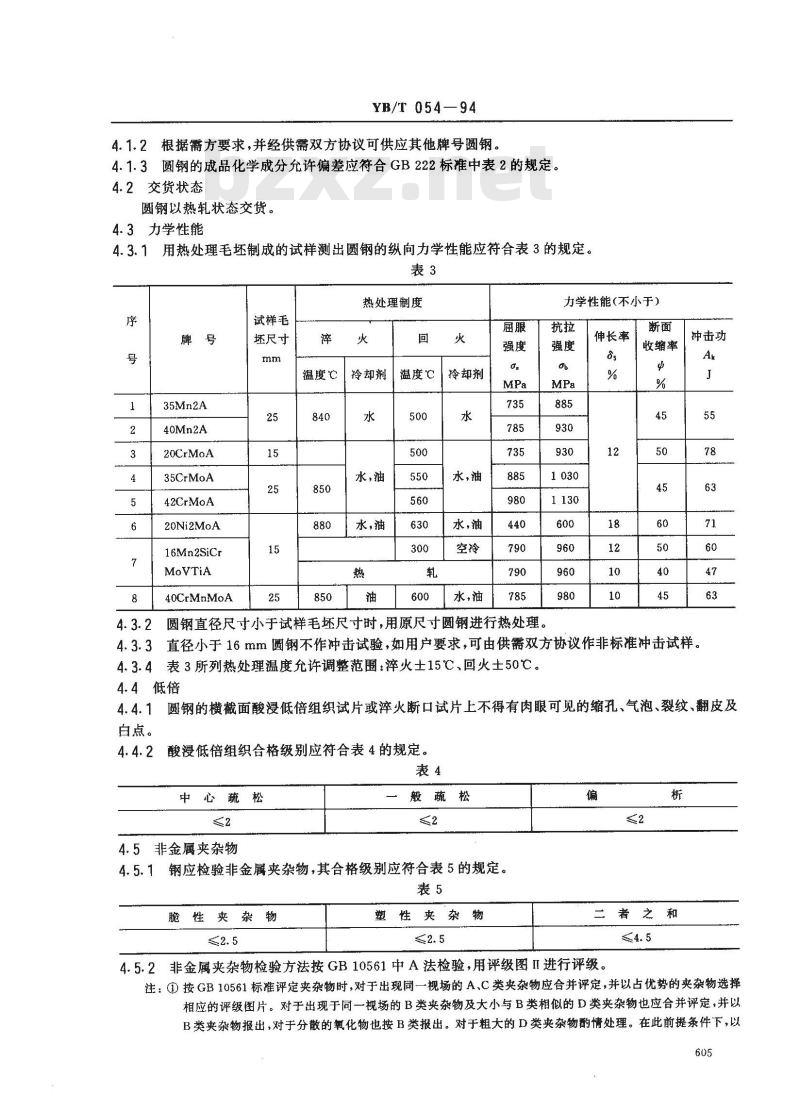

YB/T054—94
4.1.2根据需方要求，并经供需双方协议可供应其他牌号圆钢。4.1.3圆钢的成品化学成分允许偏差应符合GB222标准中表2的规定。4.2交货状态
圆钢以热轧状态交货。
4.3力学性能
4.3.1用热处理毛坏制成的试样测出圆钢的纵向力学性能应符合表3的规定。表3
热处理制度
35Mn2A
40Mn2A
20CrMoA
35CrMoA
42CrMoA
20Ni2MoA
16Mn2SiCr
MoVTiA
40CrMnMoA
试样毛
坏尺寸
温度℃
温度℃
冷却剂
水，油
水，油
冷却剂
水，油
水，油
水，油
圆钢直径尺寸小于试样毛坏尺寸时，用原尺寸圆钢进行热处理。4.3.3
力学性能(不小于）
伸长率
收缩率
冲击功
直径小于16mm钢不作冲击试验，如用户要求，可由供需双方协议作非标准冲击试样。表3所列热处理温度允许调整范围：萍火士15℃、回火土50℃。4.4低倍
4.4.1圆钢的横截面酸浸低倍组织试片或淬火断口试片上不得有肉眼可见的缩孔、气泡、裂纹、翻皮及白点。
酸浸低倍组织合格级别应符合表4的规定。4.4.2
中心疏松
4.5非金属夹杂物
般疏松
4.5.1钢应检验非金属夹杂物，其合格级别应符合表5的规定。表5
脆性夹杂物
塑性夹杂物
者之和
4.5.2非金属夹杂物检验方法按GB10561中A法检验，用评级图II进行评级，注：①按GB10561标准评定夹杂物时，对于出现同一视场的A、C类夹杂物应合并评定，并以占优势的夹杂物选择相应的评级图片。对于出现于同一视场的B类夹杂物及大小与B类相似的D类夹杂物也应合并评定，并以B类夹杂物报出，对于分散的氧化物也按B类报出。对于粗大的D类夹杂物酌情处理。在此前提条件下，以605Www.bzxZ.net

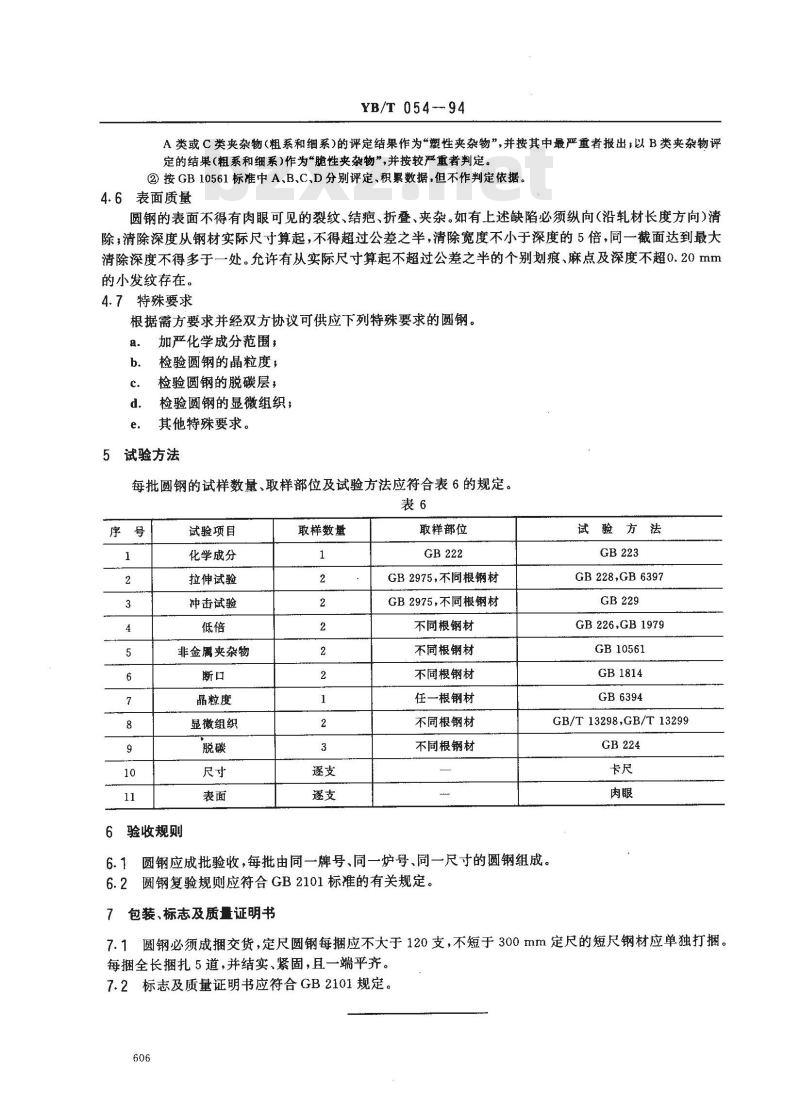

YB/T 054--94
A类或C类夹杂物(粗系和细系)的评定结果作为“塑性夹杂物”,并按其中最严重者报出;以B类夹杂物评定的结果(粗系和细系)作为“脆性夹杂物”,并按较严重者判定。②按 GB10561标准中A、B、C、D分别评定、积累数据，但不作判定依据。4.6表面质量
圆钢的表面不得有肉眼可见的裂纹、结疤、折叠、夹杂。如有上述缺陷必须纵向(沿轧材长度方向)清除；清除深度从钢材实际尺寸算起，不得超过公差之半，清除宽度不小于深度的5倍，同一截面达到最大清除深度不得多于一处。允许有从实际尺寸算起不超过公差之半的个别划痕、麻点及深度不超0.20mm的小发纹存在。
4.7特殊要求
根据需方要求并经双方协议可供应下列特殊要求的圆钢。a.
加严化学成分范围；
检验圆钢的晶粒度，
检验圆钢的脱碳层，
检验圆钢的显微组织；
其他特殊要求。
5试验方法
每批圆钢的试样数量、取样部位及试验方法应符合表6的规定。表6
试验项目
化学成分
拉伸试验
冲击试验
非金属夹杂物
晶粒度
显徽组织
验收规则
取样数量
取样部位
GB2975，不同根钢材
GB2975，不同根钢材
不同根钢材
不同根钢材
不同根钢材
任一根钢材
不同根钢材
不同根钢材
圆钢应成批验收，每批由同一牌号、同一炉号、同一尺寸的圆钢组成。6.1
6.2圆钢复验规则应符合GB2101标准的有关规定。7
包装、标志及质量证明书
试验方法
GB 228,GB 6397
GB 226,GB 1979
GB 10561
GB1814
GB6394
GB/T 13298,GB/T 13299
7.1圆钢必须成捆交货，定尺圆钢每捆应不大于120支，不短于300mm定尺的短尺钢材应单独打捆。每捆全长捆扎5道，并结实、紧固，且一端平齐。7.2标志及质量证明书应符合GB2101规定。606
附加说明：
YB/T05494
本标准由中华人民共和国冶金工业部信息标准研究院提出。本标准由西宁钢厂负责起草，成都冶金试验厂、沈阳钢铁总厂、唐山钢铁公司参加起草。本标准主要起草人王文学、黄彦、魏国栋、刘柏东、王定椿、金怀武。607
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
