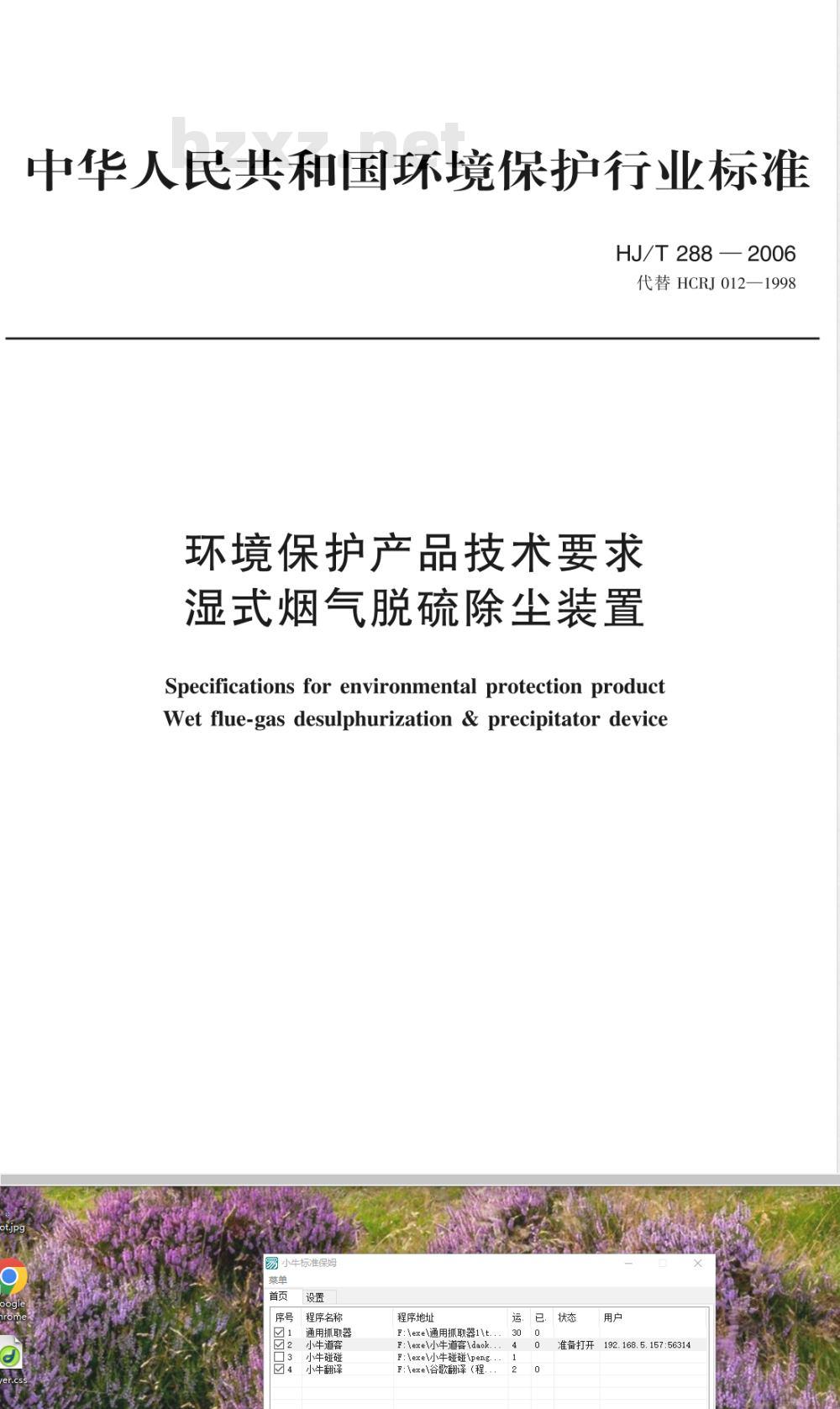

【环境保护行业标准(HJ)】 环境保护产品技术要求 湿式烟气脱硫除尘装置

中华人民共和国环境保护行业标准HJ/T 288 — 2006
代替HCRJ012—1998
环境保护产品技术要求
湿式烟气脱硫除尘装置
Specifications for environmental protection productWet flue-gas desulphurization & precipitator device音货
程序名称
程序地址
：texet通用抓取器11t
F：LexeV小牛道客\\daok.
：hexeW
F：Nexev谷歌翻译（程
准备打开192.168.5.157:56314

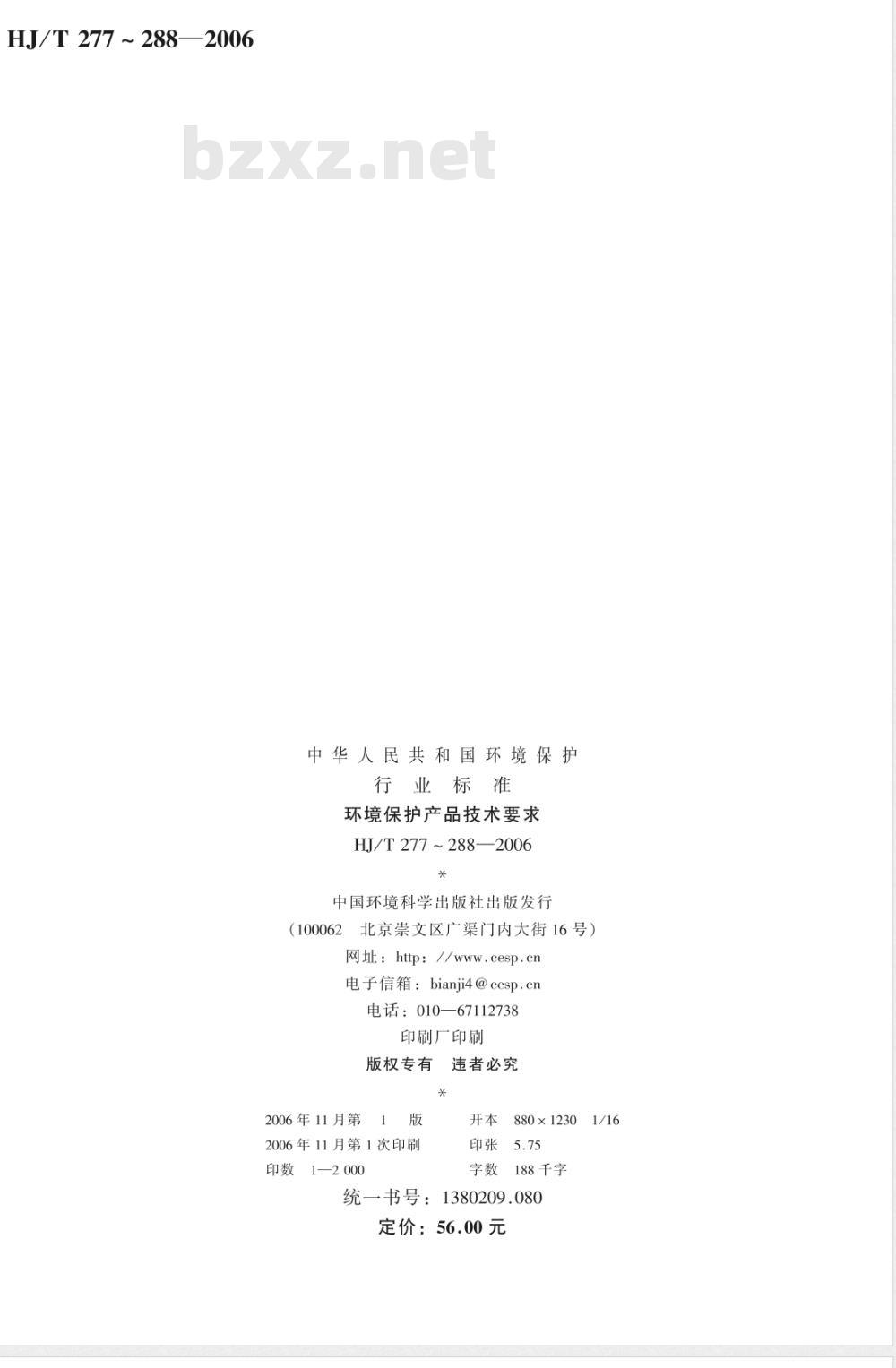

HJ/T 277 ~ 288—2006
中华人民共和国环境保护
行业标准
环境保护产品技术要求
HJ/T 277~ 288—2006
中国环境科学出版社出版发行
（100062北京崇文区广渠门内大街16号）网址：http：//www.cesp.cn
电子信箱：[email protected]
电话：010—67112738
印刷厂印刷
版权专有违者必究
2006年11月第
2006年11月第1次印刷
1—2000
880×12301/16
印张5.75
188千字
统一书号：1380209.080
定价：56.00元

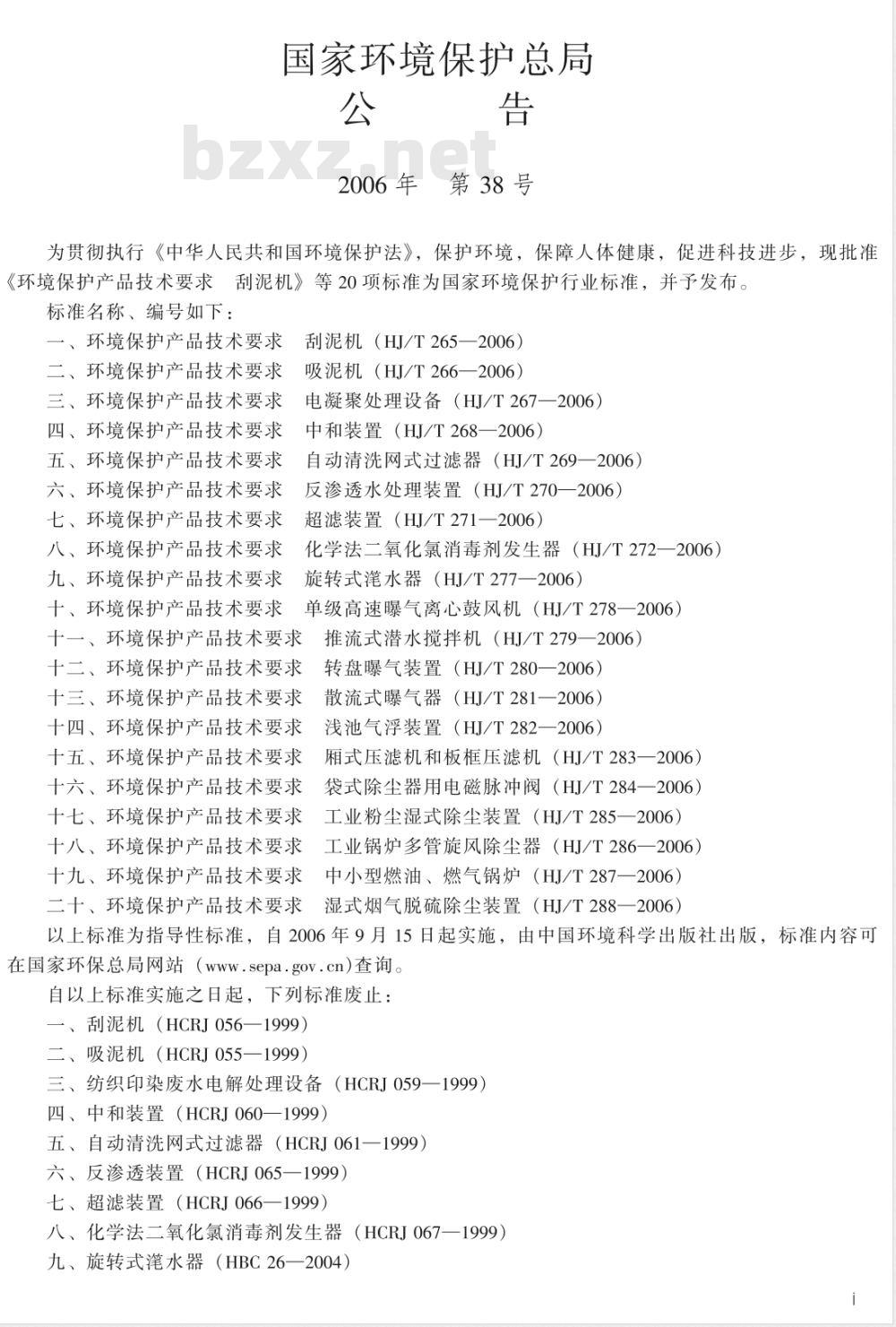

国家环境保护总局
2006年　第38号　
为贯彻执行《中华人民共和国环境保护法》，保护环境，保障人体健康，促进科技进步，现批准《环境保护产品技术要求刮泥机》等20项标准为国家环境保护行业标准，并予发布。标准名称、编号如下：
一、环境保护产品技术要求刮泥机（HJ/T265一2006）二、环境保护产品技术要求吸泥机（HJ/T266一2006）三、环境保护产品技术要求电凝聚处理设备（HJ/T267一2006）四、环境保护产品技术要求
中和装置（HJ/T268一2006）
五、环境保护产品技术要求
六、环境保护产品技术要求
七、环境保护产品技术要求
八、环境保护产品技术要求
九、环境保护产品技术要求
自动清洗网式过滤器（HJ/T269一2006）反渗透水处理装置（HJ/T270一2006）超滤装置（HJ/T271一2006）
化学法二氧化氯消毒剂发生器（HI/T272一2006）旋转式水器（HJ/T277一2006）
十、环境保护产品技术要求
单级高速曝气离心鼓风机（HJ/T278一2006）推流式潜水搅拌机（HJ/T279一2006）十一、环境保护产品技术要求
转盘曝气装置（HJ/T280一2006）十二、环境保护产品技术要求车十三、环境保护产品技术要求
散流式曝气器（HJ/T281一2006）十四、环境保护产品技术要求浅池气浮装置（HJ/T282一2006）十五、环境保护产品技术要求厢式压滤机和板框压滤机（HJ/T283一2006）十六、环境保护产品技术要求袋式除尘器用电磁脉冲阀（HJ/T284一2006）十七、环境保护产品技术要求工业粉尘湿式除尘装置（HJ/T285一2006）十八、环境保护产品技术要求工业锅炉多管旋风除尘器（HJ/T286一2006）十九、环境保护产品技术要求中小型燃油、燃气锅炉（HJ/T287一2006）二十、环境保护产品技术要求湿式烟气脱硫除尘装置（HJ/T288一2006）以上标准为指导性标准，自2006年9月15日起实施，由中国环境科学出版社出版，标准内容可在国家环保总局网站（www.sepa.gov.cn）查询。自以上标准实施之日起，下列标准废止：一、刮泥机（HCRJ056一1999）
二、吸泥机（HCRJ055一1999）

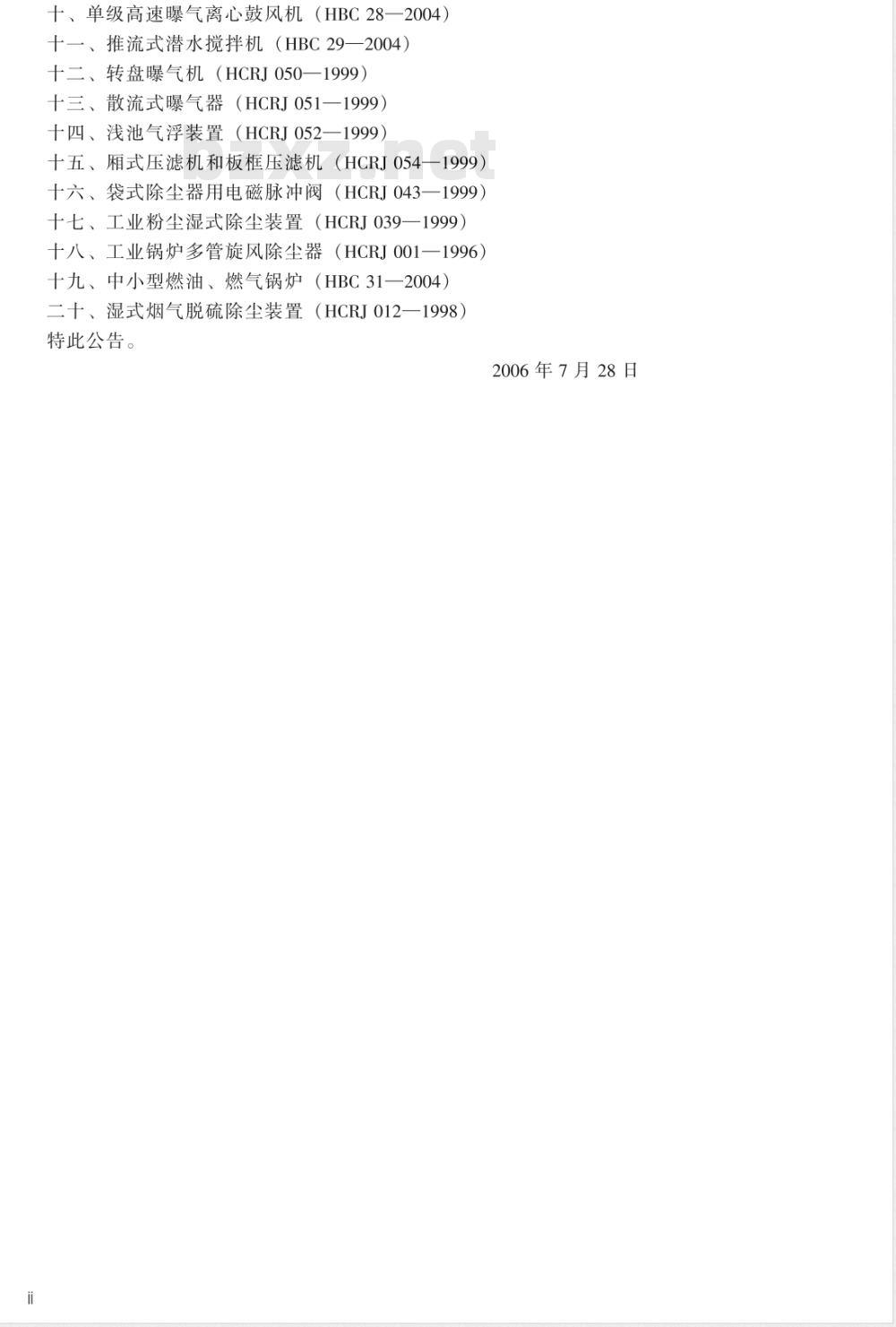

三、纺织印染废水电解处理设备（HCRJ059一1999）四、中和装置（HCRJ060一1999）五、自动清洗网式过滤器（HCRJ061一1999）六、反渗透装置（HCRJ065一1999）七、超滤装置（HCRJ066一1999）八、化学法二氧化氯消毒剂发生器（HCRJ067一1999）九、旋转式水器（HBC26一2004）十、单级高速曝气离心鼓风机（HBC28一2004）十一、推流式潜水搅拌机（HBC29一2004）十二、转盘曝气机（HCRJ050一1999）十三、散流式曝气器（HCRJ051一1999）十四、浅池气浮装置（HCRJ052一1999）十五、厢式压滤机和板框压滤机（HCRJ054一1999）十六、袋式除尘器用电磁脉冲阀（HCRJ043一1999）十七、工业粉尘湿式除尘装置（HCRJ039一1999）十八、工业锅炉多管旋风除尘器（HCRJ001一1996）十九、中小型燃油、燃气锅炉（HBC31一2004）二十、湿式烟气脱硫除尘装置（HCRJ012一1998）特此公告。
2006年7月28日
HJ/T288—2006

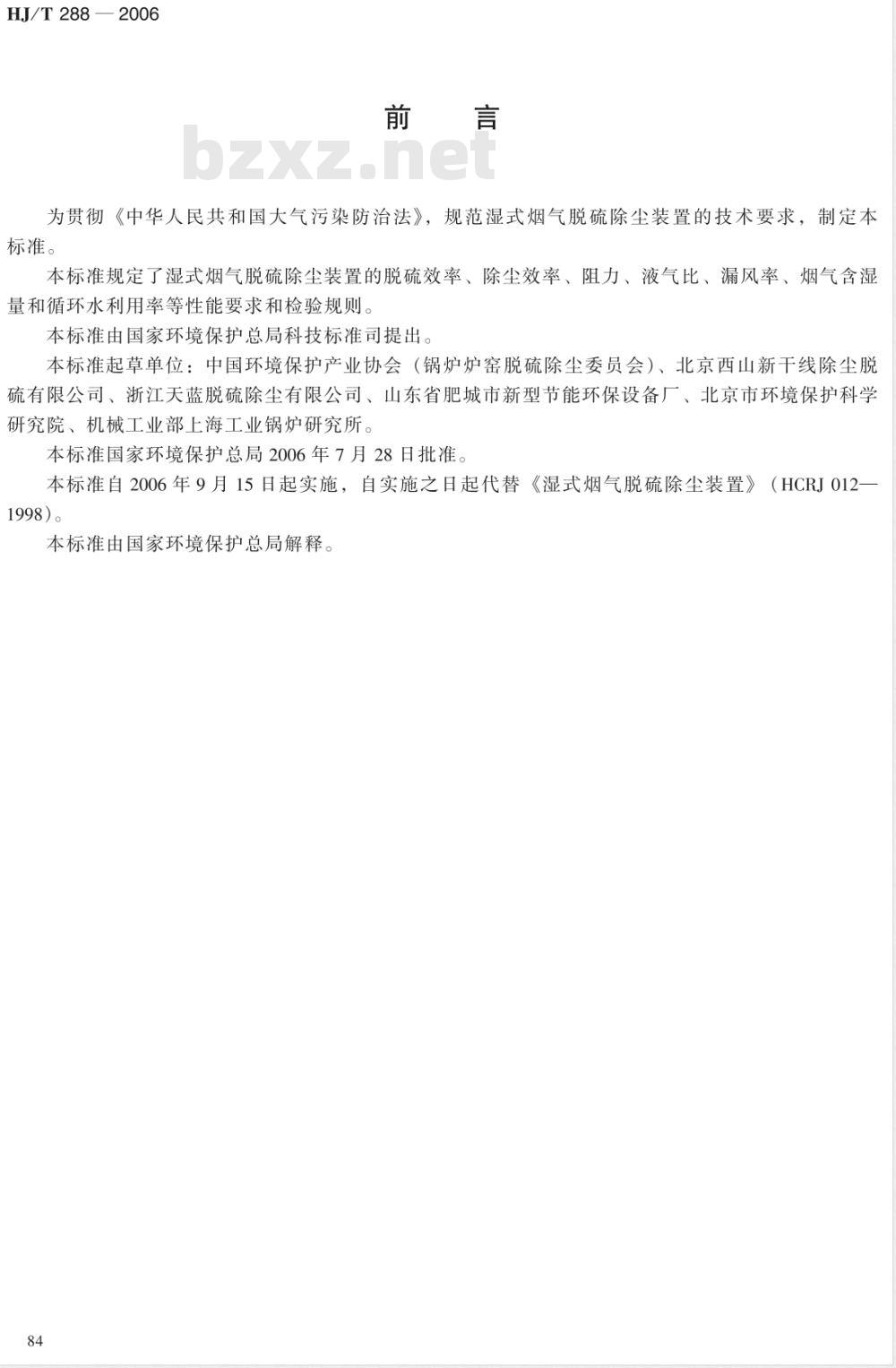

为贯彻《中华人民共和国大气污染防治法》，规范湿式烟气脱硫除尘装置的技术要求，制定本标准。
本标准规定了湿式烟气脱硫除尘装置的脱硫效率、除尘效率、阻力、液气比、漏风率、烟气含湿量和循环水利用率等性能要求和检验规则。本标准由国家环境保护总局科技标准司提出。本标准起草单位：中国环境保护产业协会（锅炉炉窑脱硫除尘委员会）、北京西山新干线除尘脱硫有限公司、浙江天蓝脱硫除尘有限公司、山东省肥城市新型节能环保设备厂、北京市环境保护科学研究院、机械工业部上海工业锅炉研究所。本标准国家环境保护总局2006年7月28日批准。本标准自2006年9月15日起实施，自实施之日起代替《湿式烟气脱硫除尘装置》（HCRJ012一1998)。
本标准由国家环境保护总局解释。84
1范围
HJ/T 288
环境保护产品技术要求湿式烟气脱硫除尘装置本标准规定了湿式烟气脱硫除尘装置的技术要求、检验规则、试验方法和其他要求。本标准适用于各类湿式烟气脱硫除尘装置（以下简称脱硫除尘装置），玻璃钢制湿式烟气脱硫除尘装置的技术性能可参照本标准执行；本标准不适用于花岗岩脱硫除尘装置。规范性引用文件
下列标准所含条文，通过在本标准的引用即构成本标准的条文，其最新版本适用于本标准。GB/T699优质碳素结构钢
碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T912
一般公差未注公差的线性和角度尺寸的公差GB/T1804
7合金结构钢
GB/T3077此内容来自标准下载网
GB/T9969.1工业产品使用说明书总则锅炉大气污染物排放标准
GB 13271
GB/T13306标牌
GB/T 15187
湿式除尘器性能测定方法
GB/T16157固体污染物排气中颗粒物测定与气态污染物采样方法JB/T5943
工程机械焊接件通用技术条件
JB/T5946工程机械涂装通用技术条件HJ/T56
HJ/T 57
3术语和定义
固定污染源排气中二氧化硫的测定碘量法固定污染源排气中二氧化硫的测定定电位电解法下列术语和定义适用于本标准。3.1液气比
指湿式烟气脱硫除尘装置每处理1m烟气所需液体的体积，L/m2。3.2循环水利用率
指湿式烟气脱硫除尘装置循环用水量与设计用水量的比值，%。3.3阻力
指烟气通过脱硫除尘装置时的压力损失，以脱硫除尘装置进出口的全压差表示，Pa。4分类
本标准将脱硫除尘装置分为两类。4.1第I类
指利用锅炉自身产生的碱性物质作为脱硫剂，降低烟气中二氧化硫排放浓度的脱硫除尘装置。该类装置不适用于燃用燃料含硫量高于0.7%的锅炉。4.2第Ⅱ类
指通过添加化学脱硫剂（碱性物质）降低烟气中二氧化硫排放浓度的脱硫除尘装置。85
HJ/T 288 — 2
5技术要求
5.1基本要求
脱硫除尘装置应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。5.2材料要求
脱硫除尘装置所用的钢材应符合GB/T912、GB/T699及GB/T3077的规定，并应采取有效的防腐耐磨措施。
5.3加工要求
5.3.1脱硫除尘装置焊接件的加工制造应符合JB/T5943的规定。5.3.2脱硫除尘装置的未注尺寸公差应符合GB/T1804的规定。5.3.3脱硫除尘装置表面喷漆应符合JB/T5946的规定。5.4性能要求
5.4.1按第4章对脱硫除尘装置的分类，I、Ⅱ类产品的技术性能应分别符合表1的规定表1脱硫除尘装置的技术性能
第I类
第Ⅱ类
循环水利用率/
脱硫效率/
除尘效率/
阻力/
<1 400
液气比/
（L/m2）
注：对第Ⅱ类脱硫除尘装置，脱硫效率应控制碱液的pH值在8~10范围内测定。5.4.2
二氧化硫和烟尘的排放浓度应符合GB13271的规定。5.4.3
脱硫除尘装置的工艺废水应循环利用。漏风率
烟气含湿量/
脱硫除尘装置应与生产设备同步运行，在正常工况下连续正常运行时间应不小于三年。6试验方法
烟尘排放浓度按GB/T16157的规定进行。6.2
二氧化硫排放浓度按GB/T16157、HJ/T56及HJ/T57的规定进行。6.3
脱硫除尘器的连续正常运行时间通过两个用户以上的实际调查确定。6.4
脱硫除尘器其他性能按照GB/T15187的规定进行。7
检验规则
检验分类
脱硫除尘器的检验分为出厂检验和型式检验。7.2出厂检验
7.2.1每台脱硫除尘器出厂前均必须进行出厂检验，由厂质量检验部门出具合格证明。7.2.2检验项目为基本尺寸、焊接质量、装配质量、外观和防腐耐磨涂层厚度及质量。7.2.3出厂检验结果应符合5.1～5.3的规定，外购件应有合格证明。7.3型式检验
有下列情况之一时，应进行型式检验：a）新产品的定型；
b）当产品的设计、工艺、所用材料的改变影响到产品性能；c）产品长期停产后，恢复生产；d）正常生产三年；
e）国家质量监督机构提出型式检验的要求，7.3.1抽样方法
型式检验采取随机抽样，但不少于两台。7.3.2检验项目
a）出厂检验的全部项目；
b）脱硫和除尘效率、阻力、液气比、漏风率及烟气含湿量；c）二氧化硫和烟尘排放浓度；
d）正常运行时间。
7.3.3判定规则
HJ/T 288
型式检验结果应符合第5章的规定，当任一项目试验结果不符合第5章的要求，则应加倍抽样进行检验，若仍有项目不合格，则判定为不合格。8标牌、产品说明书
8.1应在产品的明显部位设置符合GB/T13306规定的产品标牌，并应注明脱硫除尘器装置属于第几类产品。
8.2脱硫除尘器装置的使用说明书除应符合GB9969.1的规定外，还应在说明书中说明装置是属于第几类脱硫除尘器。
