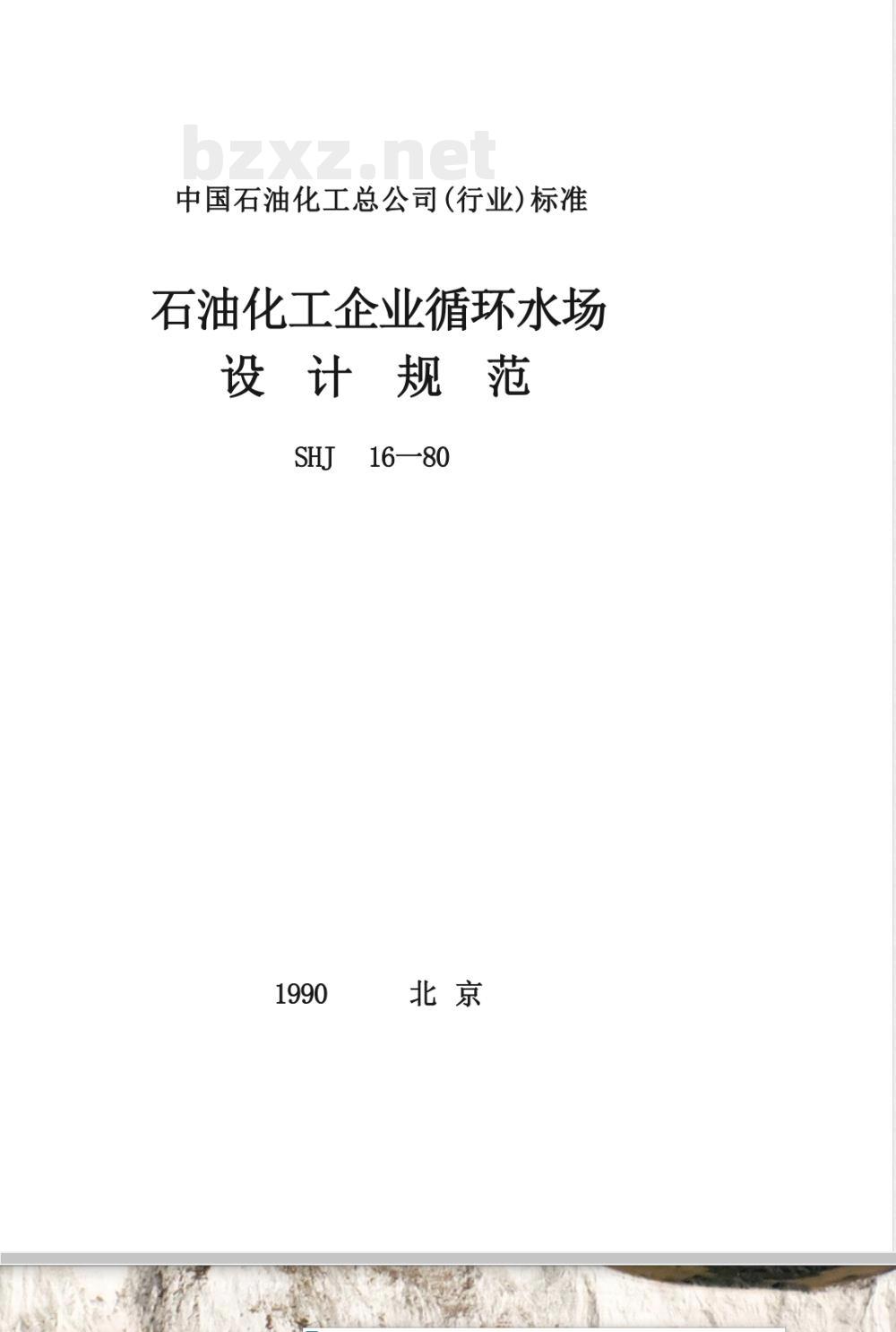

【石油化工行业标准(SH)】 石油化工企业循环水场设计规范

中国石油化工总公司(行业)标准石油化工企业循环水场
设计规范
16—80

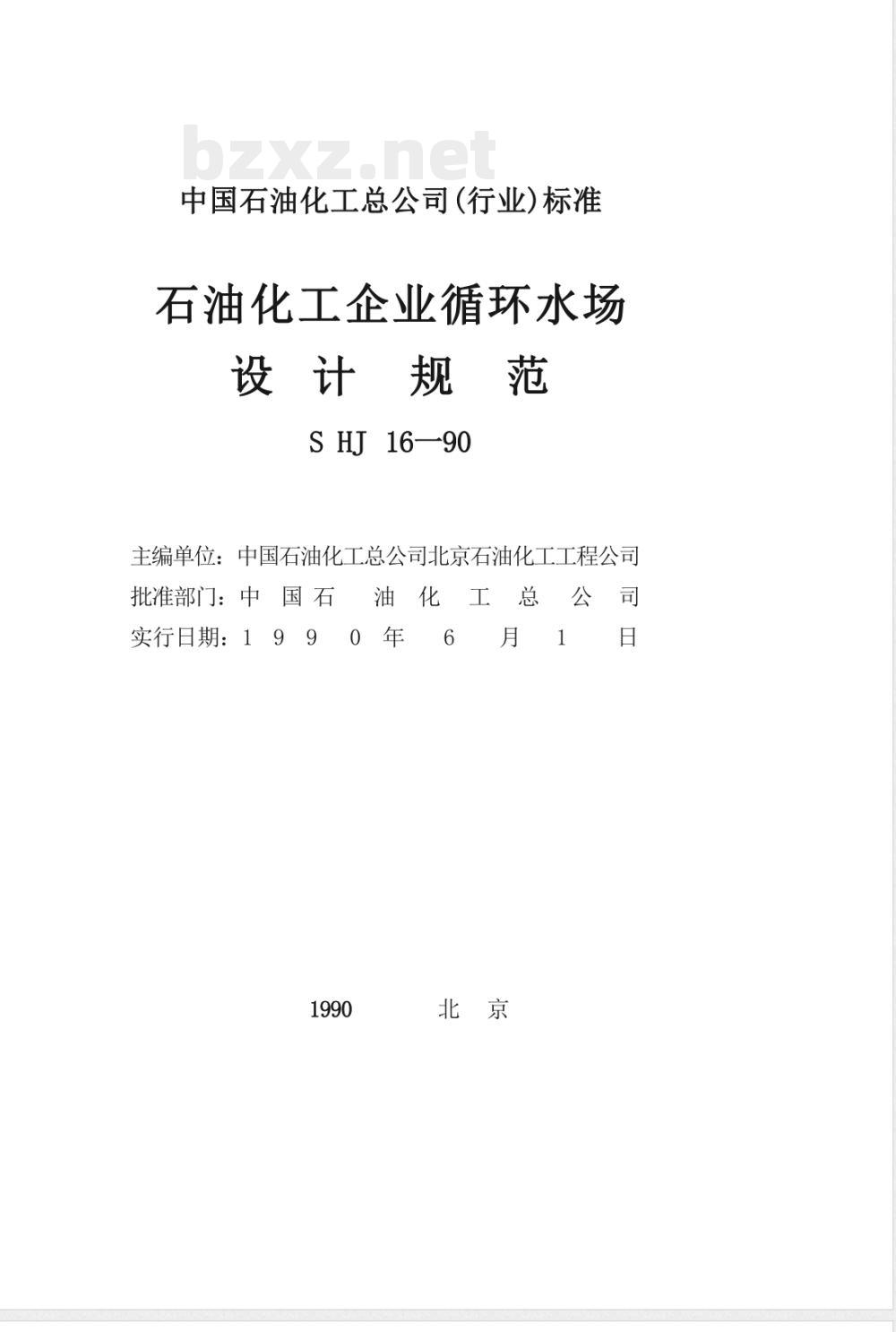

中国石油化工总公司 (行业)标准石油化工企业循环水场
设计规范
S HJ 16—90
主编单位：中国石油化工总公司北京石油化工工程公司批准部门：中国石
实行日期：19
中国石油化工总公司文件
中石化（1990）建字2号

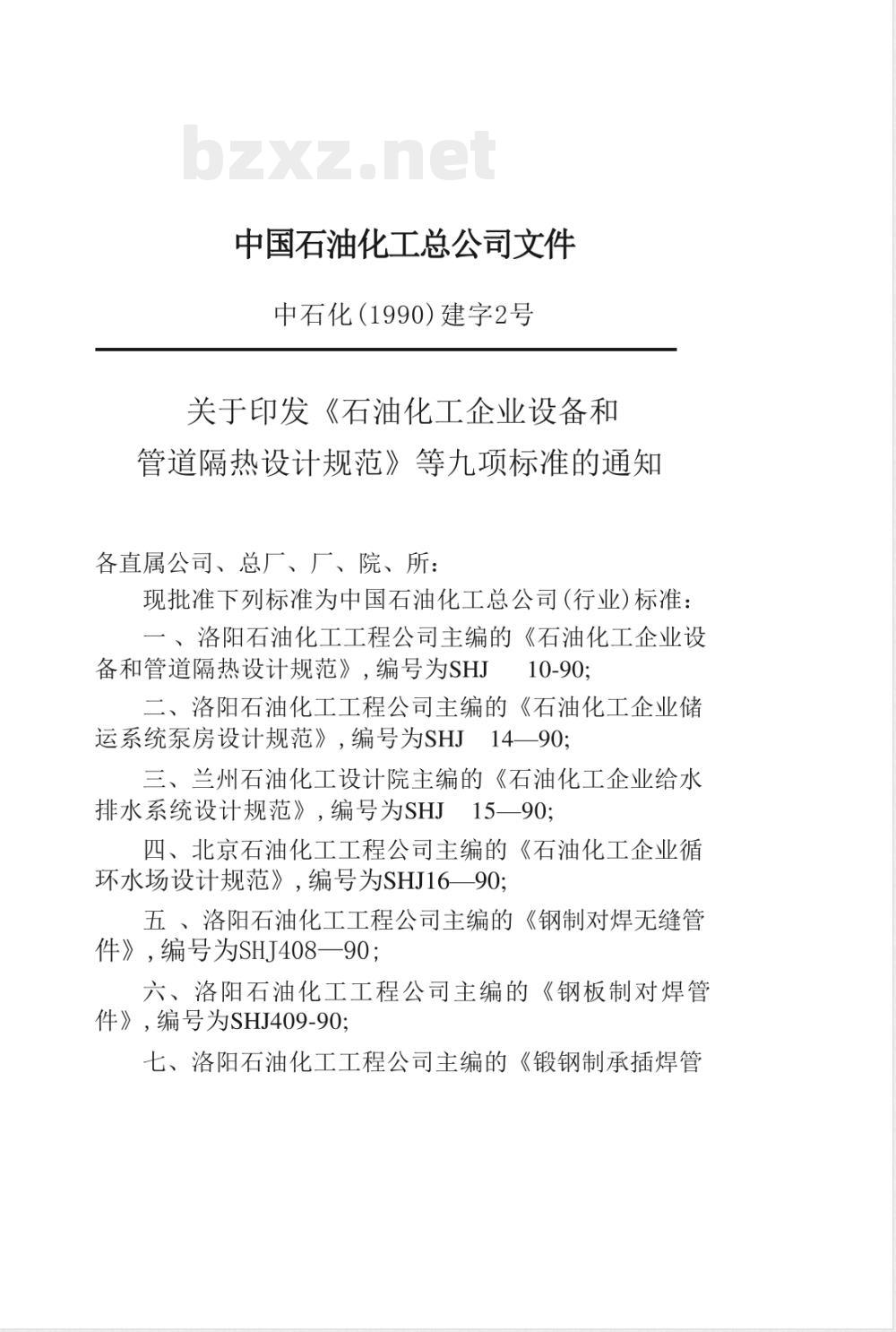

关于印发《石油化工企业设备和管道隔热设计规范》等九项标准的通知各直属公司、总厂、厂、院、所：现批准下列标准为中国石油化工总公司（行业)标准：一、洛阳石油化工工程公司主编的《石油化工企业设备和管道隔热设计规范》，编号为SHJ10-90；二、洛阳石油化工工程公司主编的《石油化工企业储运系统泵房设计规范》，编号为SHJ14一90：三、兰州石油化工设计院主编的《石油化工企业给水排水系统设计规范》，编号为SHJ15一90:四、北京石油化工工程公司主编的《石油化工企业循环水场设计规范》，编号为SHJ1690五、洛阳石油化工工程公司主编的《钢制对焊无缝管件》，编号为SHJ408一90；
六、洛阳石油化工工程公司主编的《钢板制对焊管件》，编号为SHJ409-90
七、洛阳石油化工工程公司主编的《锻钢制承插焊管件》，编号为SHJ410-90:
标准分享网www.bzf

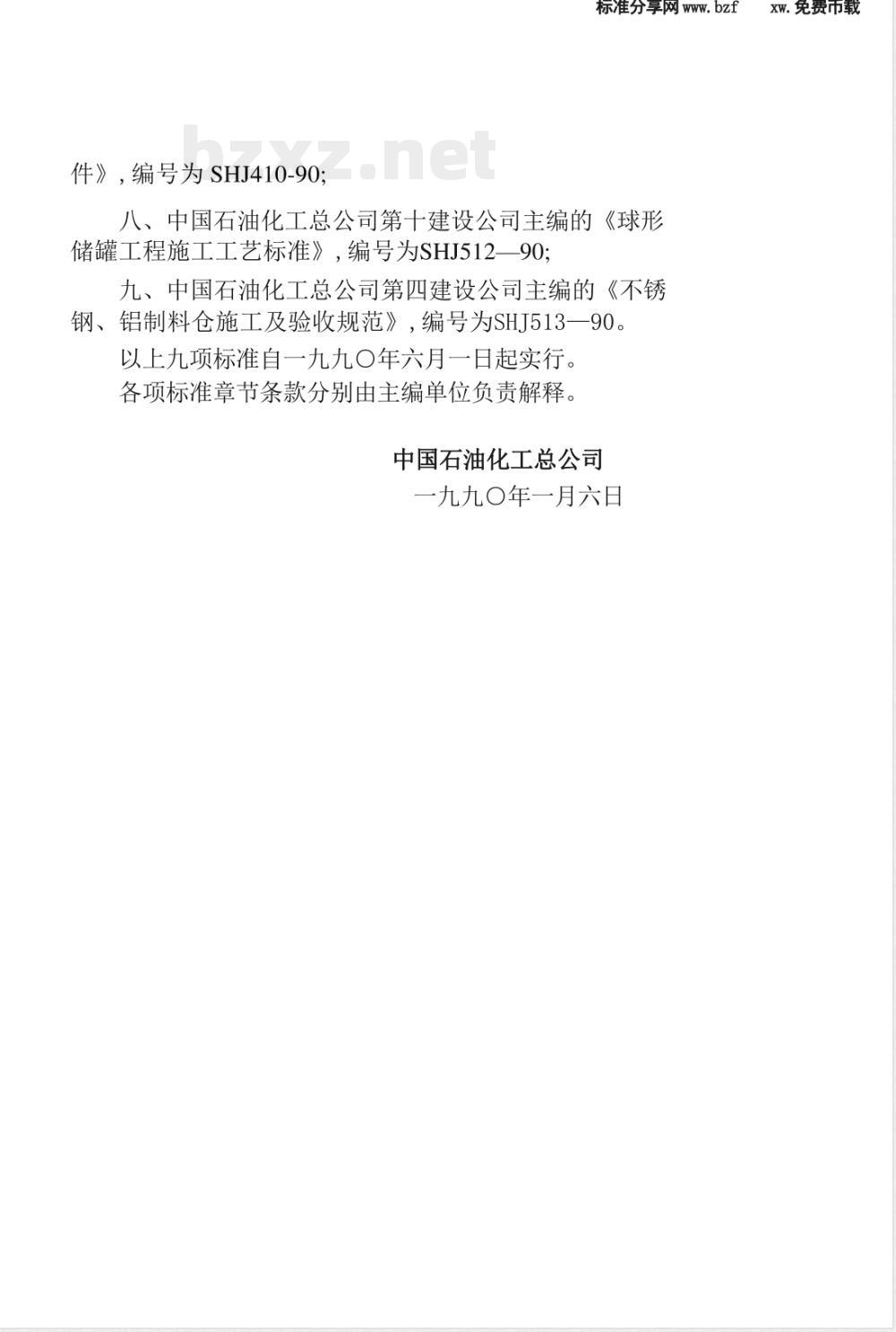

八、中国石油化工总公司第十建设公司主编的《球形储罐工程施工工艺标准》，编号为SHJ512一90;九、中国石油化工总公司第四建设公司主编的《不锈钢、铝制料仓施工及验收规范》，编号为SHT513一90。以上九项标准自一九九○〇年六月一日起实行。各项标准章节条款分别由主编单位负责解释。中国石油化工总公司
一九九〇年一月六日
xw.免费币载
编制说明

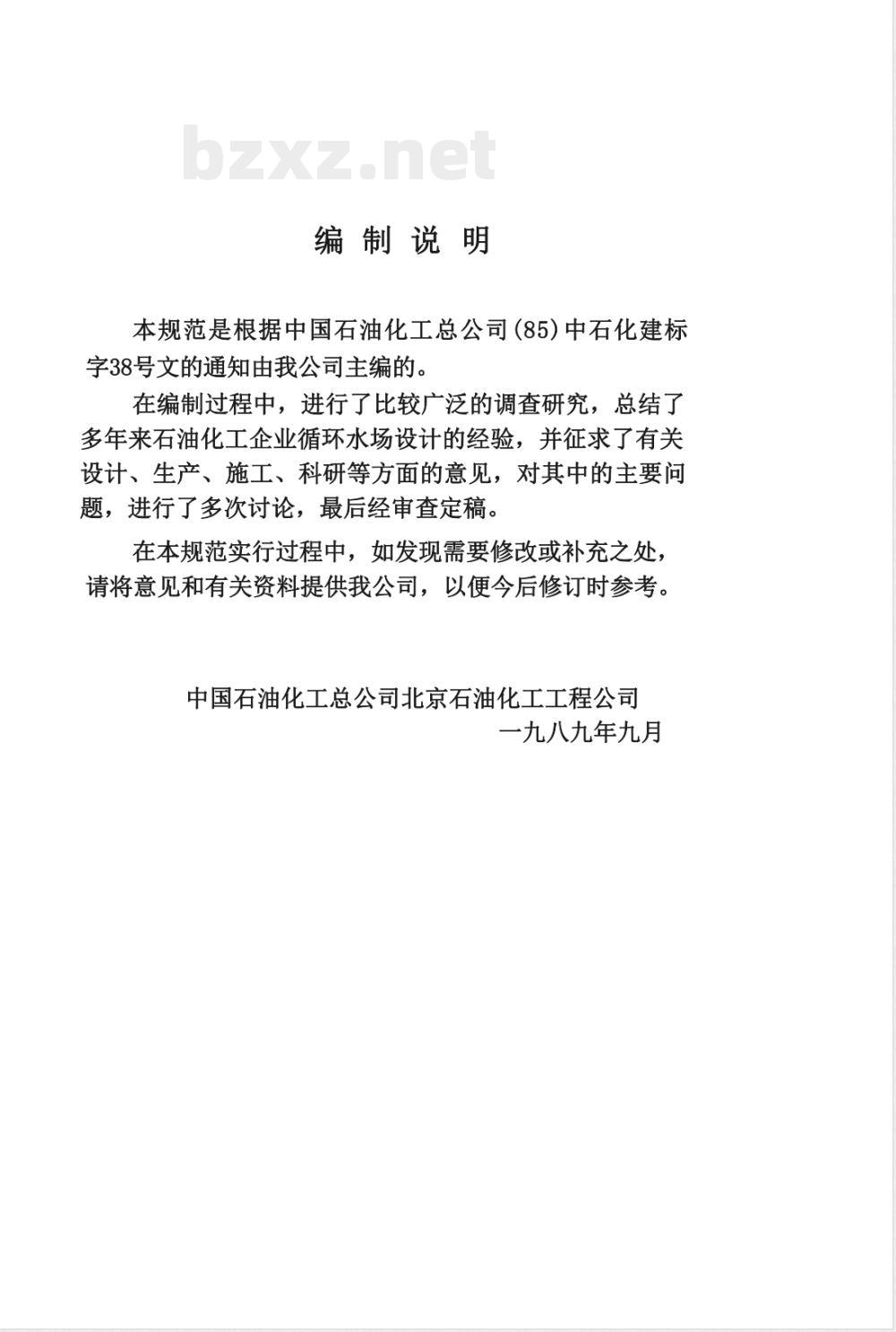

本规范是根据中国石油化工总公司（85)中石化建标字38号文的通知由我公司主编的。在编制过程中，进行了比较广泛的调查研究，总结了多年来石油化工企业循环水场设计的经验，并征求了有关设计、生产、施工、科研等方面的意见，对其中的主要问题，进行了多次讨论，最后经审查定稿。在本规范实行过程中，如发现需要修改或补充之处请将意见和有关资料提供我公司，以便今后修订时参考。中国石油化工总公司北京石油化工工程公司一九八九年九月
第一章　总则.
第二章　设计原则
第一节 一般规定
第二节 补充水量计算
第三节?位置选定
第四节场内布置
第三章冷 却 塔
第一节 一般规定
第二节塔体结构
第三节淋水装置
第四节 配水装置
第五节通风装置
第六节除水器
第七节 集水池
第八节逆流塔
第九节横流塔
第十节?防冻与环境保护
第四章循环水处理.
第一节 一般规定．
第二节 阻垢和缓蚀
第三节?菌藻控制
标准分享网www．bzfxw
免费不载
第四节旁津水处理
第五节药剂的贮存和投配
第六节监测和化验
第五章循环水泵房及附属建（构）筑物第一节循环水泵房
第二节其它构筑物
第三节操作室和变（配）电间：第六章仪表与控制.
附录一名词解释
附录二　用词说
标准分享网www.bzfxw
第一章总　则　
第1.0.1条石油化工企业的循环水场的设计应满足工艺装置及其它用户对冷却水水量、水质、水温、水压的要求，保证换热设备水侧的长周期稳定安全运行，并符合保护环境、节能、节水、节省用地，节省药剂等方面的要求。
第1.0.2条本规范适用于石油化工企业新建的循环水场设计。扩建、改建工程可参照执行。第1.0.3条执行本规范时，尚应符合现行有关标准规范的要求。
.免费币载
第二章设计原则
第一节一般规定
第2.1.1条应根据工厂分期建设的要求，各装置（单元)的平面位置、高程，开停车与检修期的安排，及其对水量、水质、水温、水压的要求设置集中或分散的循环水场：
第2.1.2条生产过程中直接与工艺物料接触受到污染的冷却水应设置独立的循环水场。第2.1.3条循环水场的设计冷却水量应按建）地区夏李冷却塔出水可能达到的温度和工艺换热设备对水温的要求，经技术经济比较后确定。第2.1.4条进塔空气干、湿球温度宜采用能代表冷却塔所在地区气象特征的当地气象台（站）资料，按球温度频率统计法计算的近期不少于连续5年最热期（一般为3个月）频率为5%～10%的干、湿球温度昼夜平均值取值。
第2.1.5条冷却塔出水的设计温度应经技术经济比较确定，也可按进塔空气的设计湿球温度加4～5℃计算。
第2.1.6条循环水的水质应满足用户对阻垢、缓蚀与防菌藻等的要求，且不影响冷却塔淋水装置的正常操作。2bzxZ.net
标准分享网www.bzfxw.
第2.1.7条循环水给水设计压力应按多数用水设备的压力要求确定。个别对水压要求较高的用水设备宜采用局部升压措施。
第2.1.8条循环水的回水宜利用余压送往冷却塔；当不能利用余压时，可采取重力流回水或局部升压措施。第二节补充水最计算
第2.21条循环水场设计应通过水量平衡计算确定循环水系统的最大小时给水量和补充水量。计算水量平衡时，水量损失应包括：冷却塔的蒸发损失水量、风吹的损失水量和排污水量（包括用户在生产过程中不可回收的水量）。
第2.2.2条冷却塔的蒸发损失水量可按下式计算：Qe=K△t Q
式中 Qe一一蒸发损失水量（米3/时）;4t-
一冷却塔进、出水温度差（℃）；Q一一循环水量（米3/时）；
气温（℃）
K(1/℃)
(2. 2. 2)
一系数（1℃），可按表2.2.2取值，气温　为中间值时可用内插法计算。
系数K
0.00080.00100.00120.00140.00150.0016注：表中气温指冷却塔周围的设计干球温度。3
免费不载
第2.2.3条冷却塔的风吹损失水量应采用同类型冷却塔的实测数据。当无实测数据时，可根据冷却塔除水器　的形式，按循环给水量的0.1%～0.5%取值第2.2.4条循环水系统的排污水量可按下式计算：Q Q
Q,\N-1
式中 Q b一一排污水量（米3/时）;Q.一一蒸发损失水量（米3/时）；Qw一一风吹损失水量（米3/时）；N一一浓缩倍数，可取2～5。
(2. 2. 4)
第2.2.5条循环水系统的补充水量可按下式计算：Qm=Qe+Qw+Qb
式中　Qm一一补充水量（米3/时）；　其余符号含义同前。
第2.2.6条循环水系统的排污宜集中在循环水场内进行。用户在生产过程中排放的水量必须控制在循环水系统的允许排污水量的范围内。
第三节位置选定
第2.3.1条循环水场位置应按下列原则综合考虑选定：
一、靠近用水量大的工艺装置（用户）；二、有足够的场地（包括施工、检修场地）；三、便于电力、给水、材料、药剂的供应和设备的维护检修；
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
