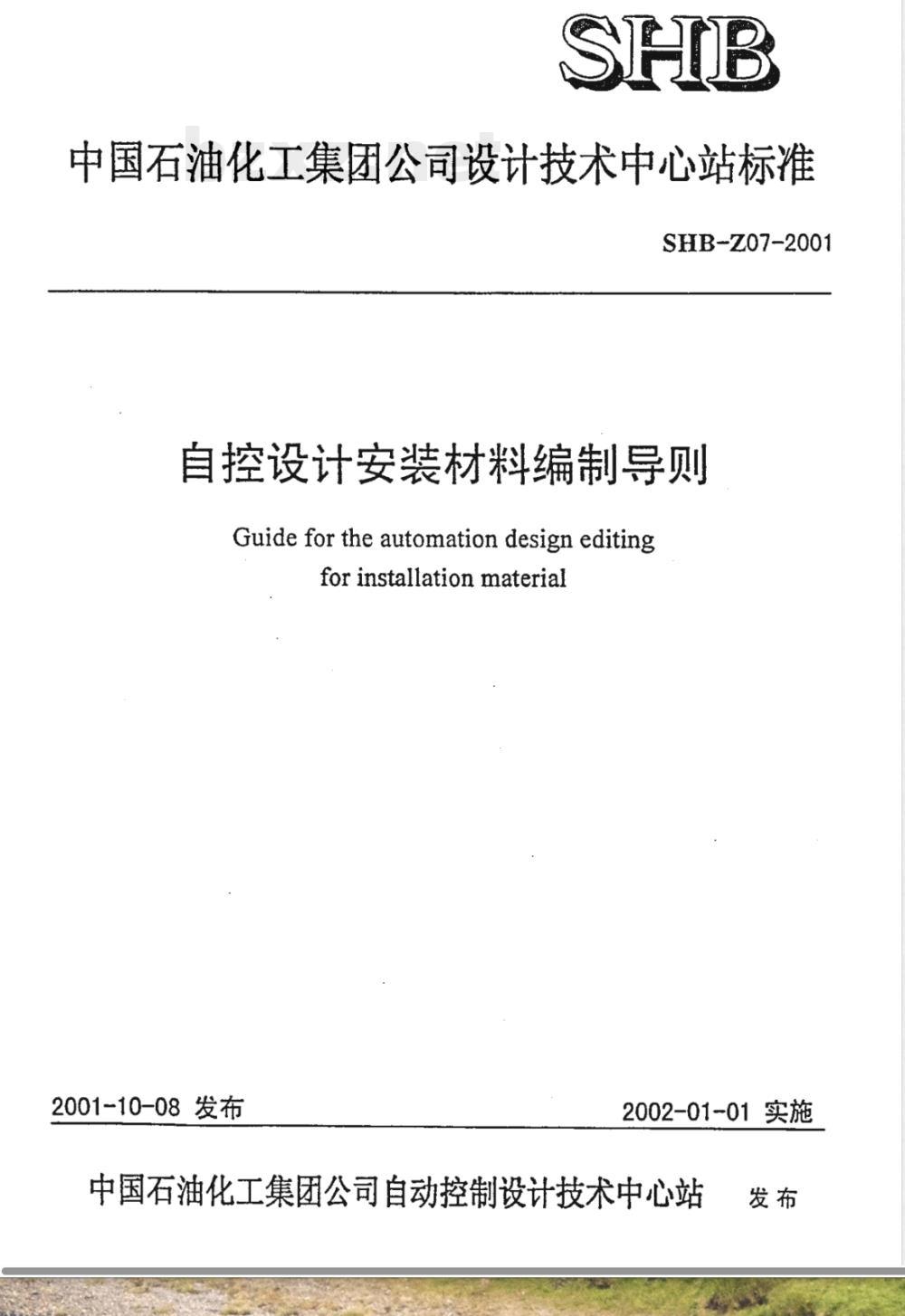

【石油化工行业标准(SH)】 自控设计安装材料编制导则

中国石油化工集团公司设计技术中心站标准SHB-Z07-2001
自控设计安装材料编制导则
Guide for the automation design editingfor installation material
2001-10-08 发布
2002-01-01 实施
中国石油化工集团公司自动控制设计技术中心站发布

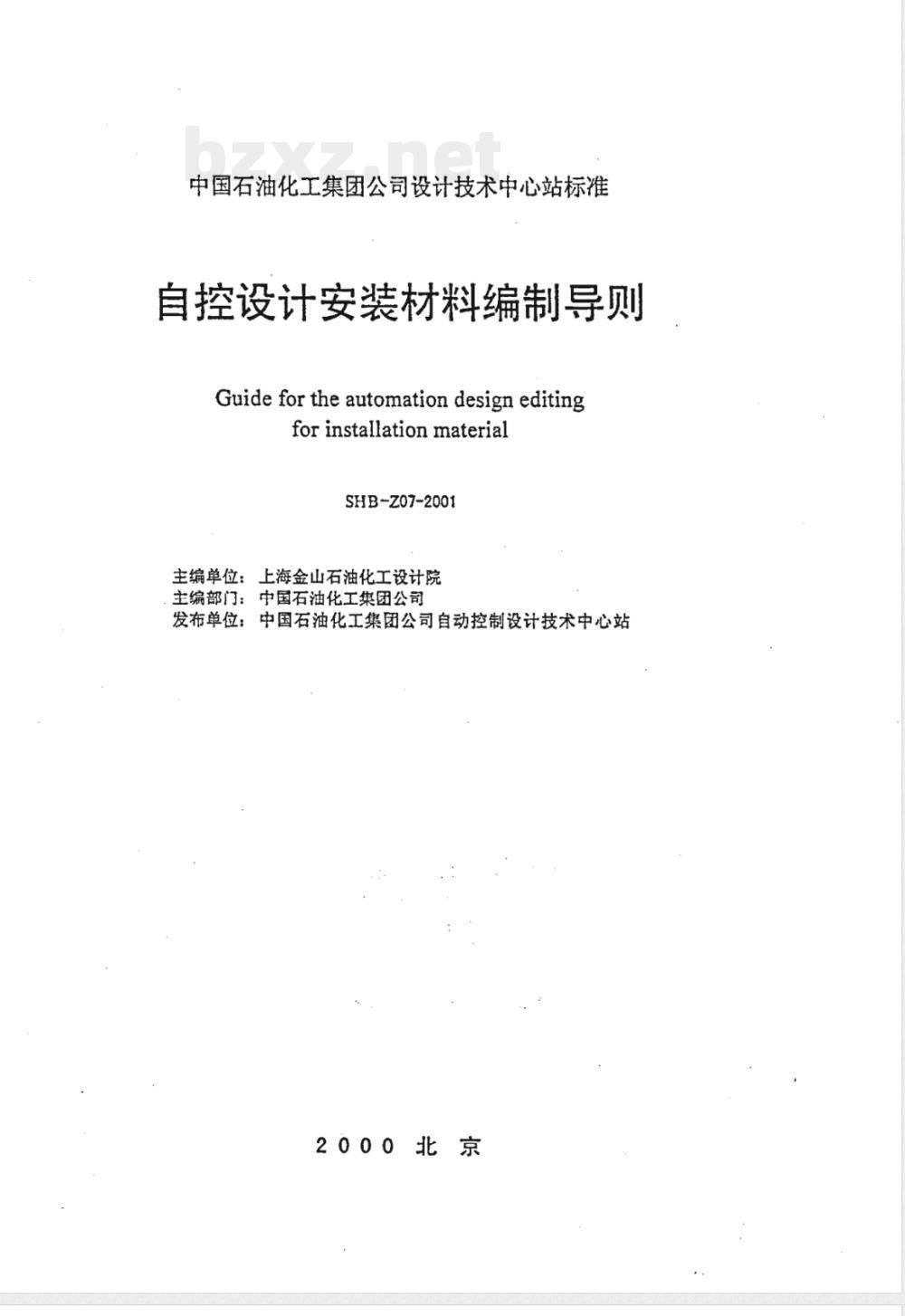

中国石油化工集团公司设计技术中心站标准自控设计安装材料编制导则
Guide for the automation design editingfor installation material
SHB-Z07-2001
主编单位：上海金山石油化工设计院主编部门：中国石油化工集团公司发布单位：中国石油化工集团公司自动控制设计技术中心站2000北京
中国石油化工集团公司设计技术中心站标准自控设计安装材料编制导则
SHB-Z07-2001

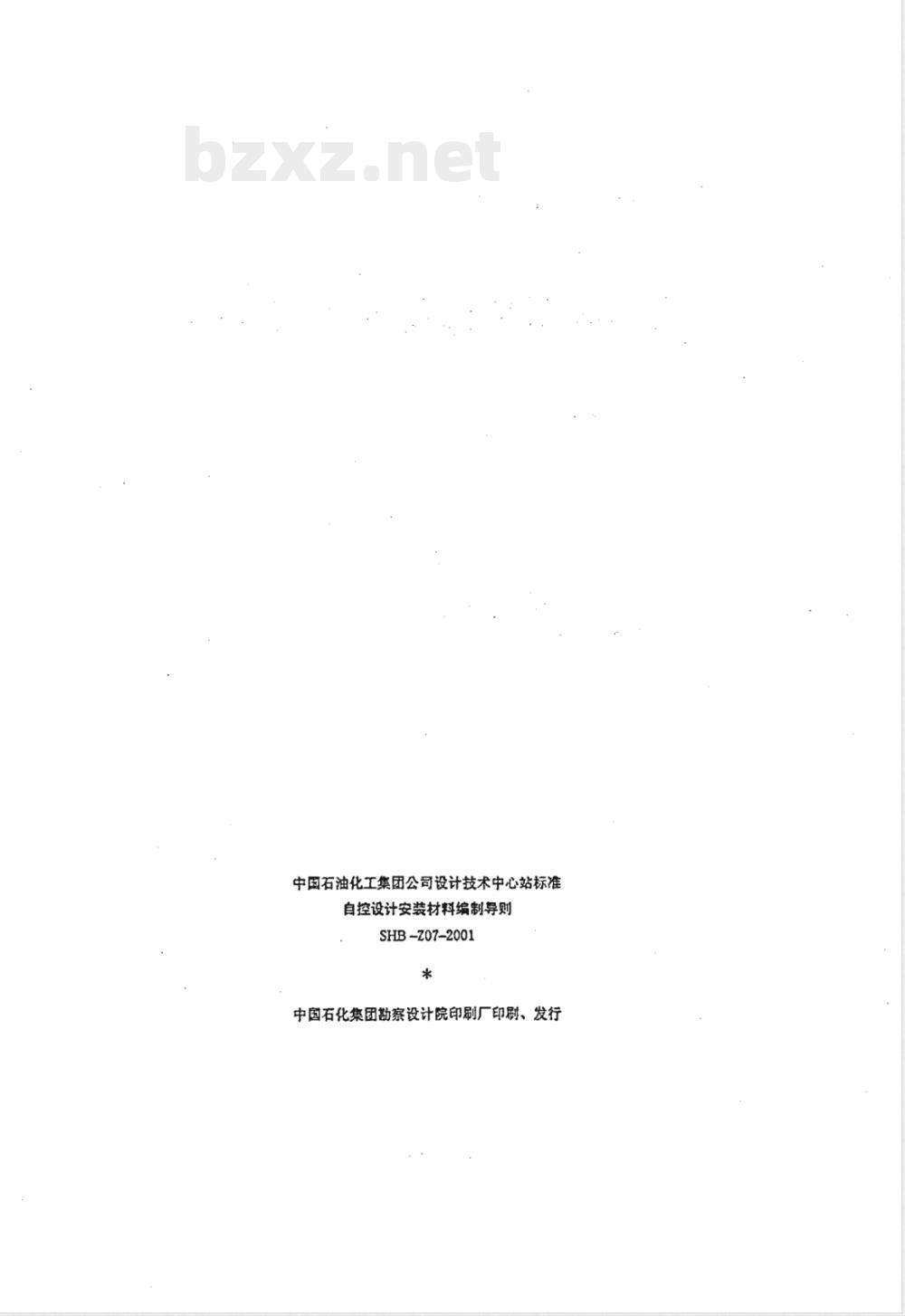

中国石化集团勘察设计院印刷厂印刷、发行前言

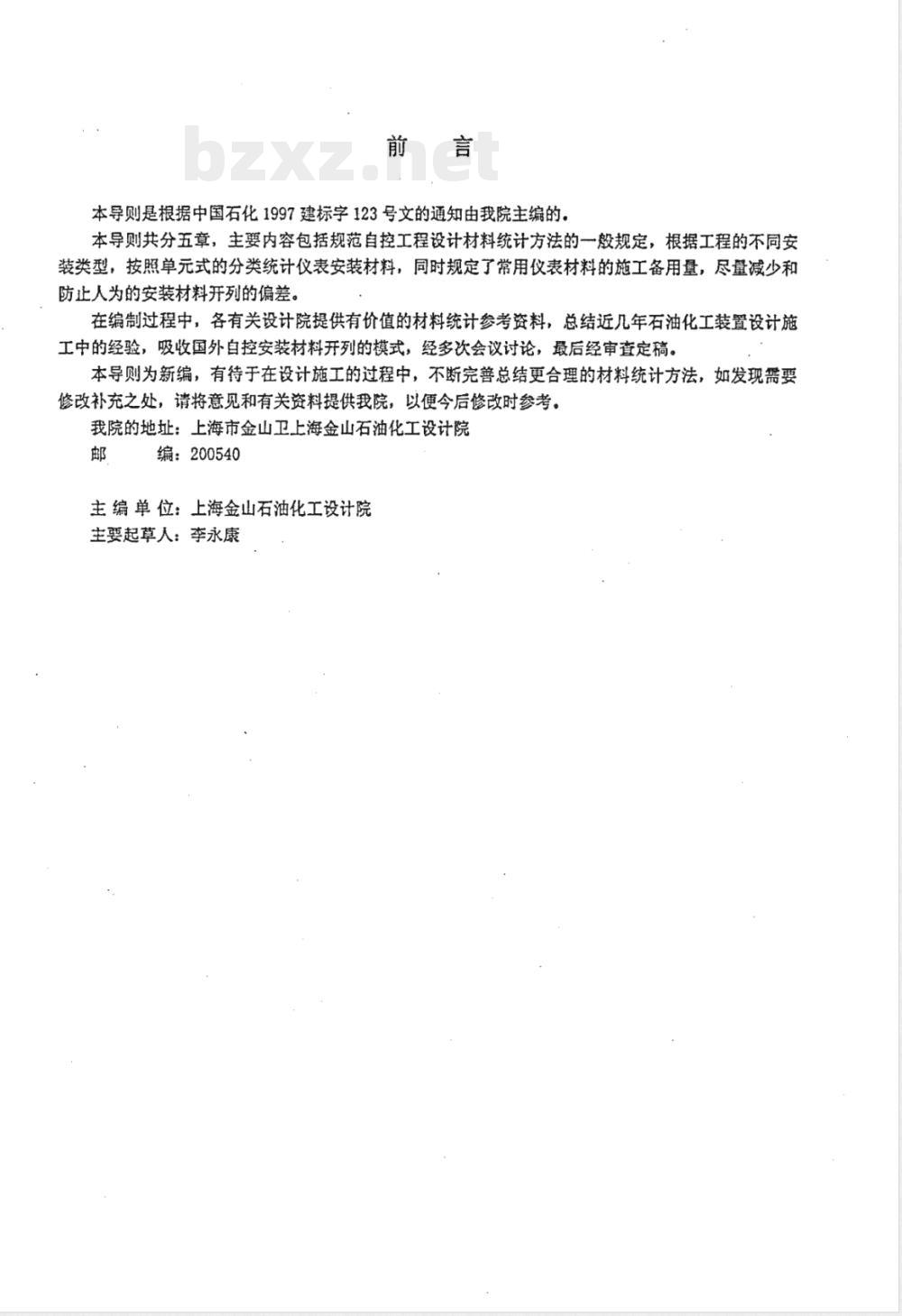

本导则是根据中国石化1997建标字123号文的通知由我院主编的。本导则共分五章，主要内容包括规范自控工程设计材料统计方法的一般规定，根据工程的不同安装类型，按照单元式的分类统计仪表安装材料，同时规定了常用仪表材料的施工备用量，尽量减少和防止人为的安装材料开列的偏差。在编制过程中，各有关设计院提供有价值的材料统计参考资料，总结近几年石油化工装置设计施工中的经验，吸收国外自控安装材料开列的模式，经多次会议讨论，最后经审查定稿。本导则为新编，有待于在设计施工的过程中，不断完善总结更合理的材料统计方法，如发现需要修改补充之处，请将意见和有关资料提供我院，以便今后修改时参考。我院的地址：上海市金山卫上海金山石油化工设计院邮
编：200540
主编单位：上海金山石油化工设计院主要起草人：李永康
2名词术语

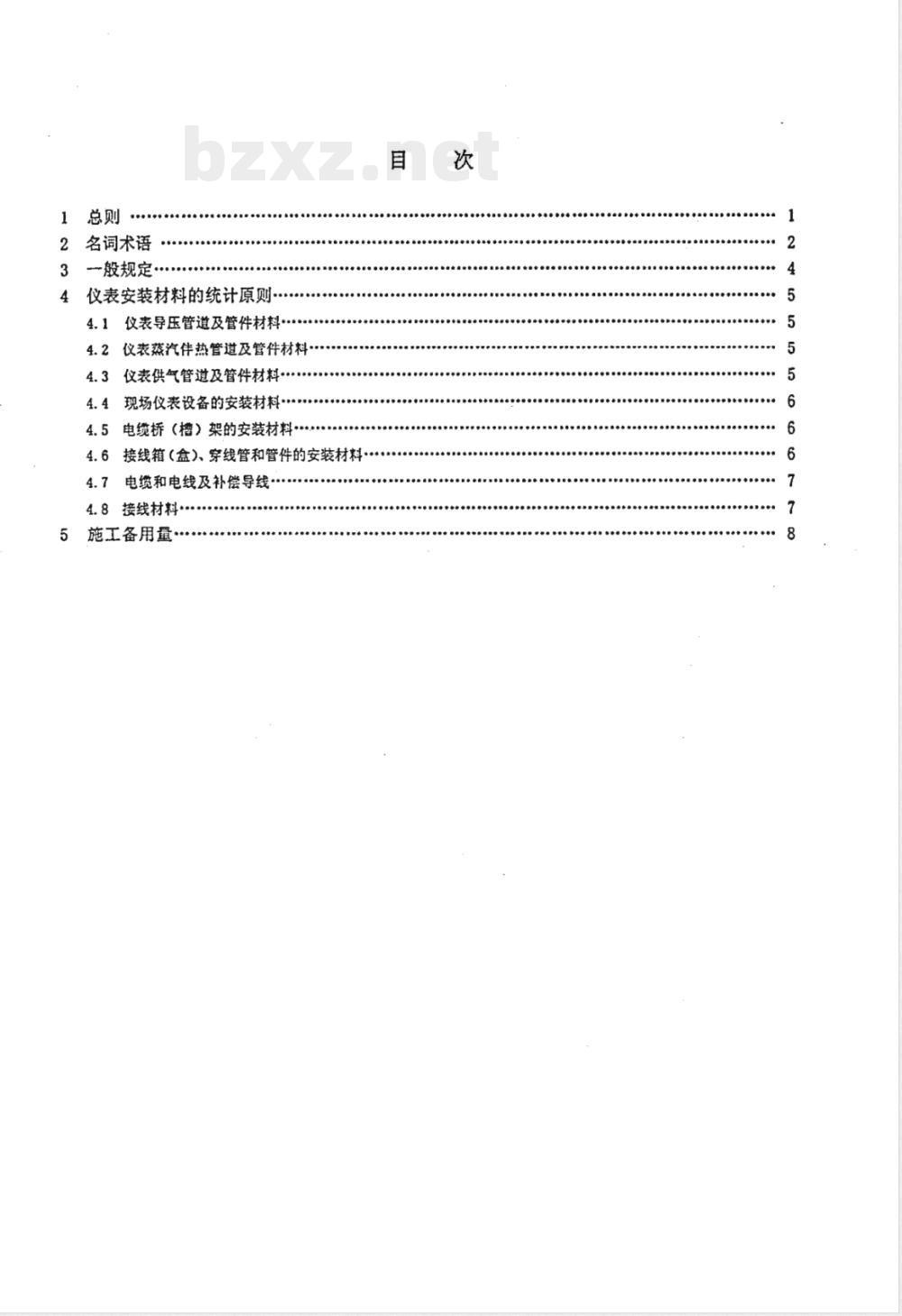

般规定·
仪表安装材料的统计原则·
4.1仪表导压管道及管件材料·
4.2仪表蒸汽件热管道及管件材料…4.3仪表供气管道及管件材料..
4.4现场仪表设备的安装材料
4.5电缆桥（槽）架的安装材料
4.6接线箱（盒）、穿线管和管件的安装材料.4.7电缆和电线及补偿导线：
4.8接线材料·
施工备用量
SHB-Z07-2001
1.0.1．为规范自控工程设计材料统计的方法，减少和防止人为的偏差，特制定本导则。1.0.2本导则适用于石油化工基础工程设计和详细工程设计自动化仪表安装、连接中有关安装材料的编制。
1.0.3执行本导则时，自动化仪表的安装应符合现行规定中的规范和标准及设计中的特定要求，还应符合工程设计“技术说明”中规定的规范、标准和法定要求。SHB-Z07-2001
2名词术语
2.0.1仪表导压管道（仪表测量引线）及分析采样冲洗管道。指输送工艺流体的管道（包括相应管件）该流体通过工艺管道上的截止阀流向仪表。2.0.2仪表蒸汽伴热管道
指输入蒸汽和（或）冷凝液的管道（包括相应管件），由蒸汽伴管集管处接出，伴绕仪表导压管道或仪表外罩走向疏水器直至冷凝水收集管或地漏处。2.0.3仪表电伴热
指缠绕或搭靠在仪表导压管道和仪表外罩上用以加热的电热电缆。2.0.4仪表供气总管
指带有相应管件的输送压缩仪表空气的管道，该管道一般与工艺管道一起走向，并安装在管架或支架上，通过整个装置区，它还包括总管的分支及阀门。该供气总管应由工艺安装专业提供。2.0.5仪表供气干管
指输送压缩空气的管道（包括相应的管件）。供气于管从供气总管的截止阀处开始至仪表空气集管（气源分配器）或供气点为止。2.0.6仪表供气支管
指输送压缩仪表空气的管道（包括相应的管件）。该管道从空气集管（气源分配器）开始至空气过滤器减压阀或仪表为止。
2.0.7气动信号管道
指输送信号压力的仪表空气管道（包括相应的管件），气动信号管道位于仪表和（或）仪表元件之间。
2.0.8阀门和管件
指仪表导压管、仪表供气管、仪表蒸汽伴热管上的仪表阀门、法兰、三通、弯头、接头、活接头、辅助容器、冷凝管、异径管、螺栓、螺母、垫片。2.0.9主穿线管
指由接线箱至电缆桥（槽）架之间的穿引电线、电缆的保护管，般为镀锌水煤气管。2.0.10穿线管
指由电缆桥（槽）架至现场仪表设备之间的穿引导线（电源线、信号线、补偿导线）的保护管或者是由接线箱至现场仪表设备之间的穿引导线的保护管。2.0.11穿线管管件（含隔爆型）指由电缆桥架至现场仪表设备之间和接线箱至现场仪表设备之间除穿线管之外的各种常用联接件。包括直通、三通、弯通电气穿线盒、活接头、内外丝、通丝、衬套、锁紧螺母、密封管件、挠性连接管、堵头等。
2.0.12主电缆
指由DCS机柜（中间端子柜、安全栅柜、主仪表盘）与现场接线箱或现场仪表盘之间敷设的电缆，或者是不通过现场接线箱而与现场仪表设备之间直接连接的电缆。2.0.13分支电缆
指由现场接线箱至现场仪表设备或现场仪表盘之间敷设的电缆。2.0.14其他连接电缆（室内）
SHB-Z07-2001
指中间端子柜、安全栅柜、供电柜、继电器柜、其他接线柜与DCS、ESD等机柜之间数设的电缆电线或者是与仪表盘后框架之间数设的电缆电线。2.0.15接地电缆（电线）
指仪表设备（含仪表盘、台、箱、柜、槽）与接地端之间敷设的工作接地和保护接地用的绝缘电缆（电线）。
2.0.16电缆桥（槽）架
指敷设主电缆或室内其他连接电缆用的电缆桥（槽）架。2.0.17辅助安装材料
指安装电缆桥（槽）架、仪表设备（含盘、台、箱、盒柜）的各类导压管、穿线管所用的材料及紧固件。应包括：立柱、角钢、槽钢、扁钢、钢板、六角螺栓螺母、地脚螺栓螺母、膨胀螺栓、U型管卡、管夹等以及进入室内电缆处的密封材料。2.0.18接线材料
指压接端子、电缆标牌、电线标牌、接地连接螺栓等材料。2.0.19现场仪表及导压管，蒸汽伴热管的保温材料。如：疏水器、各类保温材料、铁皮等。2.0.20仪表安装材料的统计品种应齐全，数量应准确。本导则材料统计中使用下述概念：实际数量：按照仪表工程设计的有关图纸统计的数量：1
测量数量：实际数量乘一个推荐系数得到的数量；2
3计算数量：根据某一种材料的数量，通过计算得到的数量：施工备用量：为解决施工过程中可能发生的边料，损坏或遗失所需要增加的数量：4
5设计数量：根据材料的不同，实际数量（或者是测量数量及计算数量）与施工备用量之和：6管道根数：按10m根折合。
SEB-Z07-2001
3一般规定　
3.0.1仪表安装材料的统计是以详细工程设计图纸为依据，在工程施工中所需的三类辅材（电焊条、油漆、绝缘带、密封带、包扎条等）由施工单位提供。3.0.2仪表安装材料的统计方法，应根据工程的不同安装类型，按照单元的型式分类统计。材料统计的分类如下：
仪表导压管道及管件材料：
仪表蒸汽伴热管道及管件材料（含保温材料)；2
3仪表供气管道管材及管件材料：4气动信号管道及管件材料：
5现场仪表设备的安装材料：
6电缆桥（槽）架的安装材料；
接线箱（盒）和穿线管及管件的安装材料：8电缆和电线及补偿导线：
9配线材料。
3.0.3仪表材料的施工备用量应分别独立体现在材料表中，以便于核实实际用量与施工备用量的精确度。
3.0.4为便于材料的管理与分类统计，各单位可按自己的材料编码规定对材料项进行编码。SHB-Z07-2001
4仪表安装材料的统计原则
4.1仪表导压管道及管件材料
4.1.1统计基础为“仪表安装走向及平（竖）面布置图”和“自控安装图”。4.1.2统计方法
1管道：
测量数量（m）=（水平长度+向上长度+向下长度）×1.2设计数量（m）=测量数量+施工备用量2阀门、管件：
设计数量（m）=实际数量+施工备用量4.2仪表蒸汽伴热管道及管件材料4.2.1统计基础为“仪表蒸汽伴热管系统图”和“仪表安装走向及平（竖）面布置图”。4.2.2统计方法www.bzxz.net
1管道：
测量数量（m）=实际数量×1.3
设计数量（m）=测量数量+施工备用量2阀门、管件：
设计数量（件）=实际数量+施工备用量4.3仪表供气管道及管件材料
4.3.1仪表供气干管、仪表供气支管可并统计，统计基础为仪表供气系统图”和“仪表安装走向及平（竖）面布置图”。
4.3.2统计方法
1管道：
测量数量（m）=实际数量×1.2
设计数量（m）=测量数量+施工备用量2阀门、管件：
a阀门、三通、异径管、螺纹短节、气源分配器、法兰、螺栓螺母、垫片等。设计数量（件）=实际数量+施工备用量b通丝接头
计算数量（件）=管道根数×0.5设计数量（件）=计算数量+施工备用量c弯头
计算数量（件）=管道根数×1.0设计数量（件）计算数量+施工备用量d活接头
计算数量（件）=管道根数×0.5设计数量（件）=计算数量+施工备用量5
SHB-Z07-2001
4.4现场仪表设备的安装材料
4.4.1现场仪表设备指变送器、仪表箱（保护箱、保温箱、机柜）、转换器。4.4.2统计基础是“自控安装图”。4.4.3统计方法
1机柜、电源柜、配电柜、继电器柜（整机定货）、仪表箱（保护箱、保温箱）、现场接线箱（盒）等。
设计数量（个）实际数量
2安装及紧固件：应包括立柱、角钢、槽钢、钢板、六角螺栓、螺母、地脚螺栓和螺母、膨胀螺栓、管卡等。
设计数量=实际数量+施工备用量4.5电缆桥（槽）架的安装材料
4.5.1统计基础为“仪表电缆桥（槽）架走向布置图”或“电缆桥（槽）架布置图\。4.5.2统计方法
1电缆桥（槽）架
a非直通型电缆桥（槽）架
设计数量（套）=实际数量
b直通型（含隔板）
测量数量（套）=（水平长度+向上距离+向下距离）×1.1设计数量（套）=测量数量
2支架：统计方法同电缆桥（槽）架4.6接线箱（盒）、穿线管及管件安装材料4.6.1统计基础为“仪表及走向平（竖）面布置图”、“自控安装图”、“现场接线箱（盒）接线图”或“电缆一览表”。
4.6.2统计方法
1穿线管
a接线箱(盒)与电缆桥(槽)架之间敷设的穿线管(敷设长度在0.5～5m)）测量数量（m）=实际数量×1.1
设计数量（m）=测量数量+施工备用量b电缆桥(槽)架与现场仪表设备之间敷设的穿线管测量数量（m）=实际数量×1.2
设计数量（m）=测量数量+施工备用量c接线箱(盒)与现场仪表设备之间敷设的穿线管测量数量（m）=实际数量×1.2
设计数量（m）=测量数量+施工备用量2穿线管管件
a带盖三通
设计数量（个）=实际数量+施工备用量b带盖弯头（侧盖型，后盖型各占50%）6
