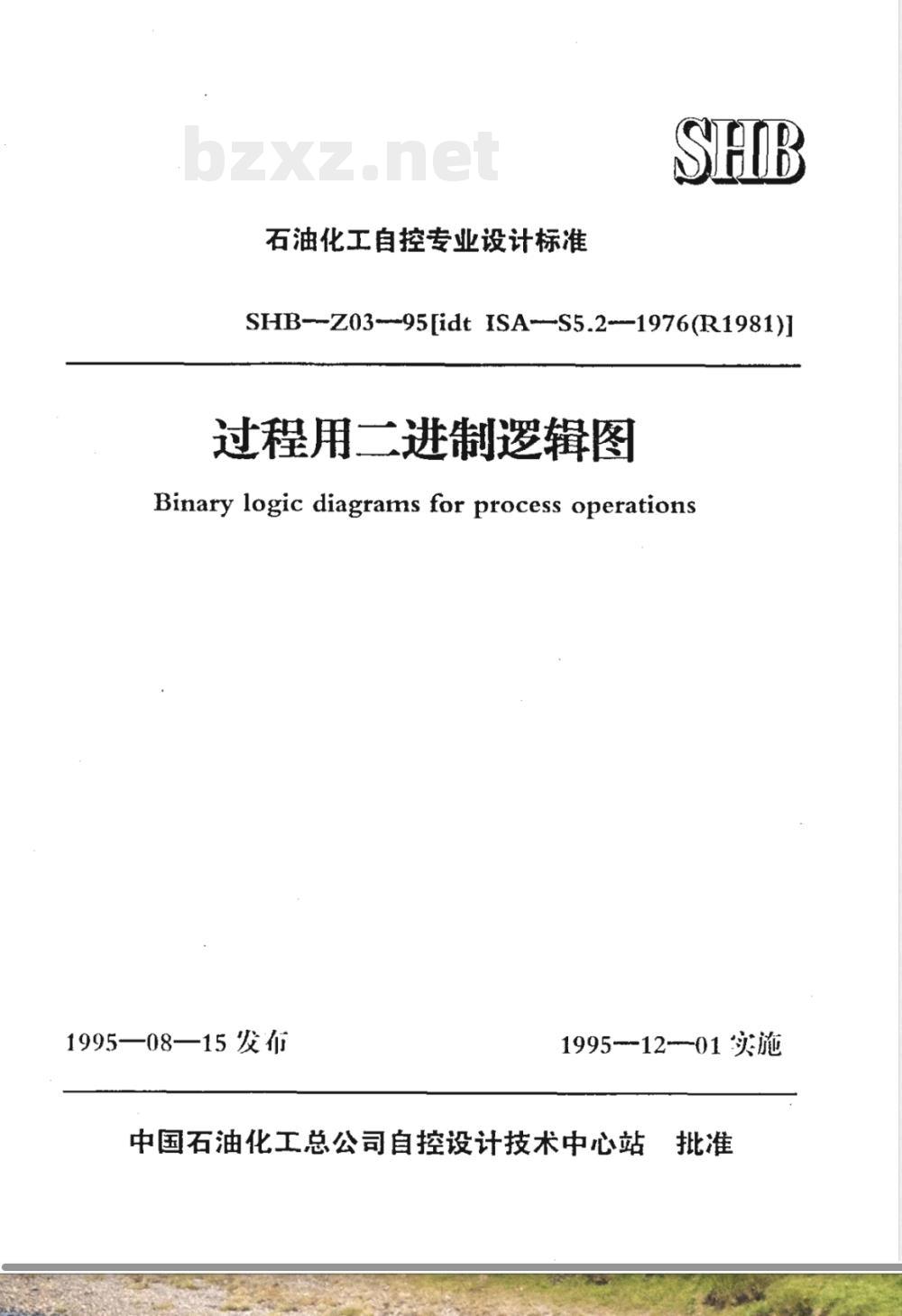

【石油化工行业标准(SH)】 过程用二进制逻辑图

石油化工自控专业设计标准
SHB---Z03---95[idt ISA-S5.2--1976(R1981)]过程用二进制逻辑图
Binary logic diagrams for process operations1995—08—15发布
1995-1201实施
中国石油化工总公司自控设计技术中心站批准石油化工自控专业设计标准

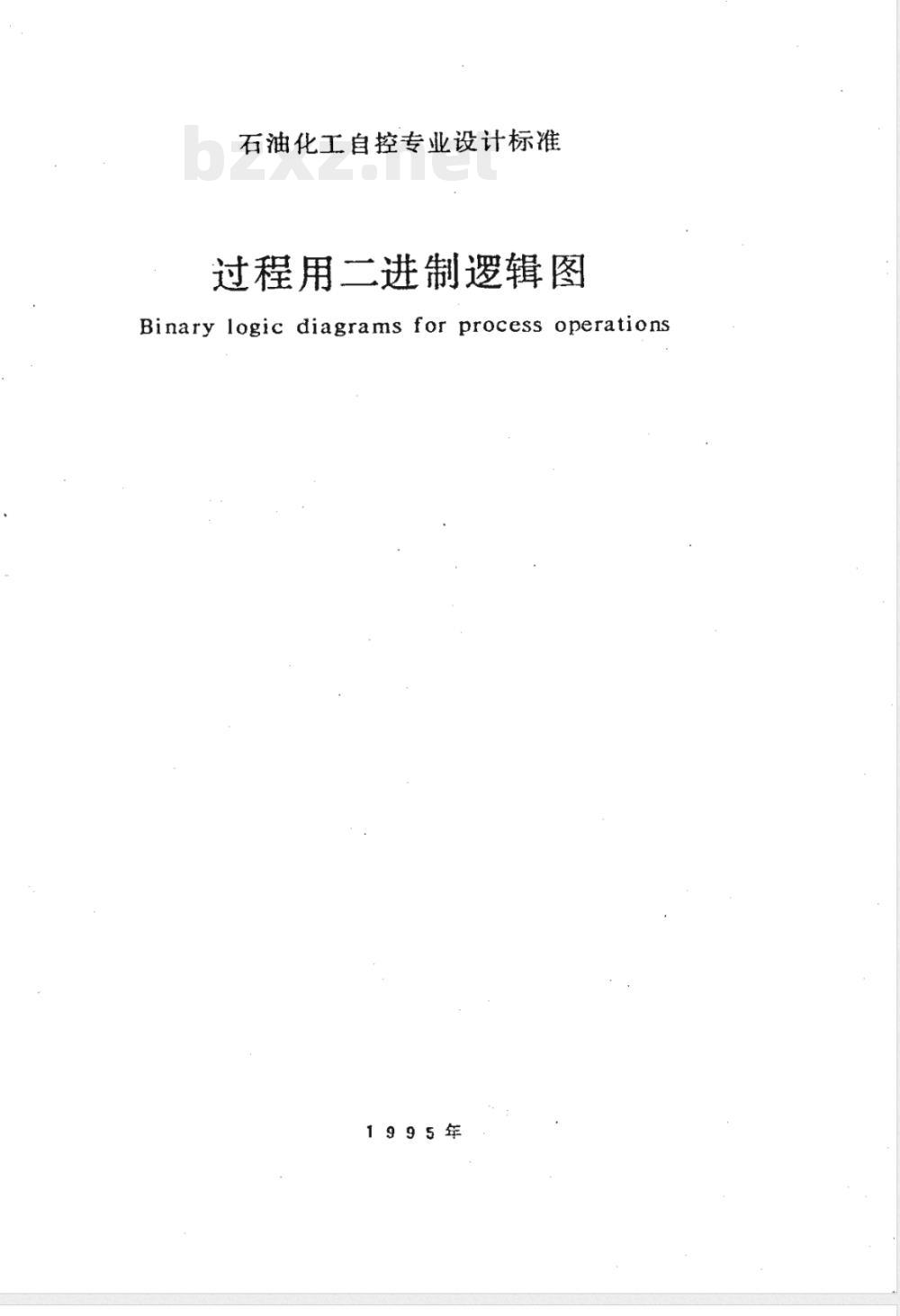

过程用二进制逻辑图
Binary logic diagrams for process operations1995年
石油化工自控专业设计标准
过程用二进制辑图
SHB—Z03--95idtISA-S5.21976iR1981)米

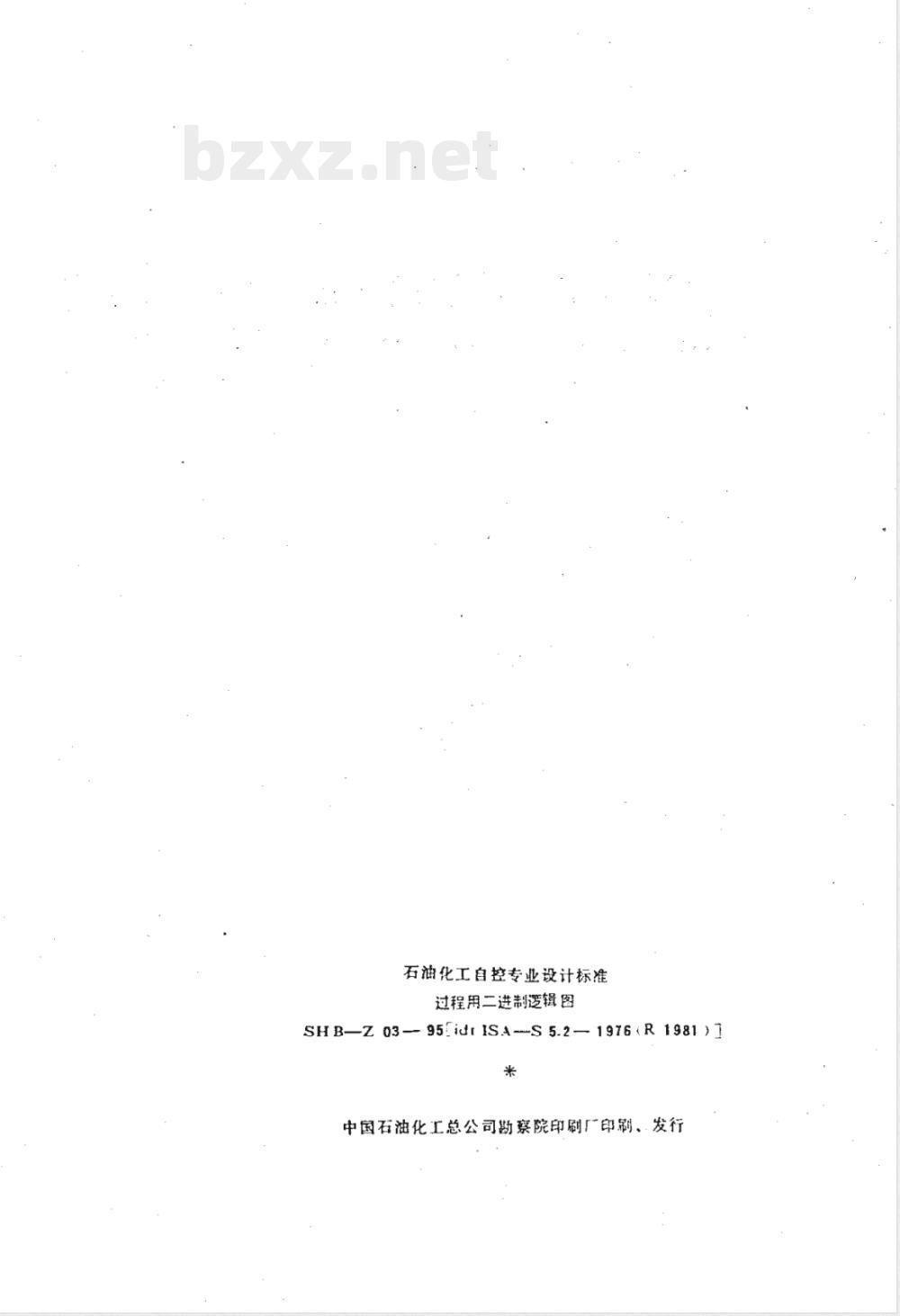

中国石油化工总公司勘察院印刷厂印刷、发行出版说明

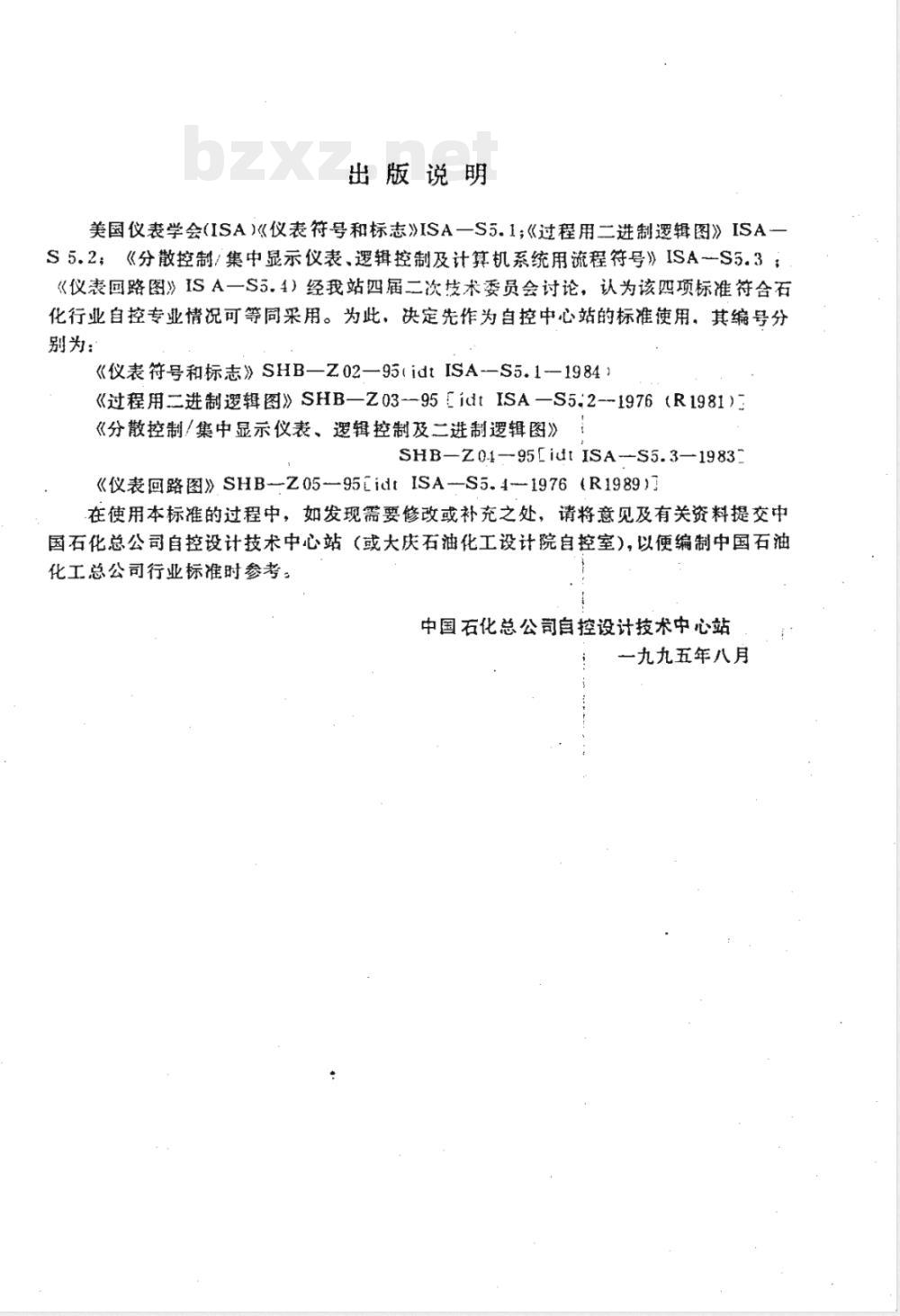

美国仪表学会（ISA】《仪表符号和标志》ISA一S5.1；《过程用二进制逻辑图》ISA一S5.2；《分散控制/集中显示仪表、逻辑控制及计算机系统用流程符号》ISAS5.3：《仪表回路图》ISA一S5.4）经我站四届二次技术委员会讨论，认为该四项标准符合石化行业自控专业情况可等同采用。为此，决定先作为自控中心站的标准使用，其编号分别为：
《仪表符号和标志》SHB—Z02—95(idtISAS5.1—1984）《过程用二进制逻辑图》SHB—Z03-95［idt ISA—S5:2-1976(R1981)《分散控制/集中显示仪表、逻辑控制及二进制逻辑图》SHB—Z01--95LiutISA--S5.3—1983《仪表回路图》SHB—Z05—95EidtISA—S5.41976（R1989)在使用本标准的过程中，如发现需要修改或补充之处，请将意见及有关资料提交中国石化总公司自控设计技术中心站（或大庆石油化工设计院自控室），以便编制中国石油化工总公司行业标准时参考。
中国石化总公司自控设计技术中心站一九九五年八月
序·言

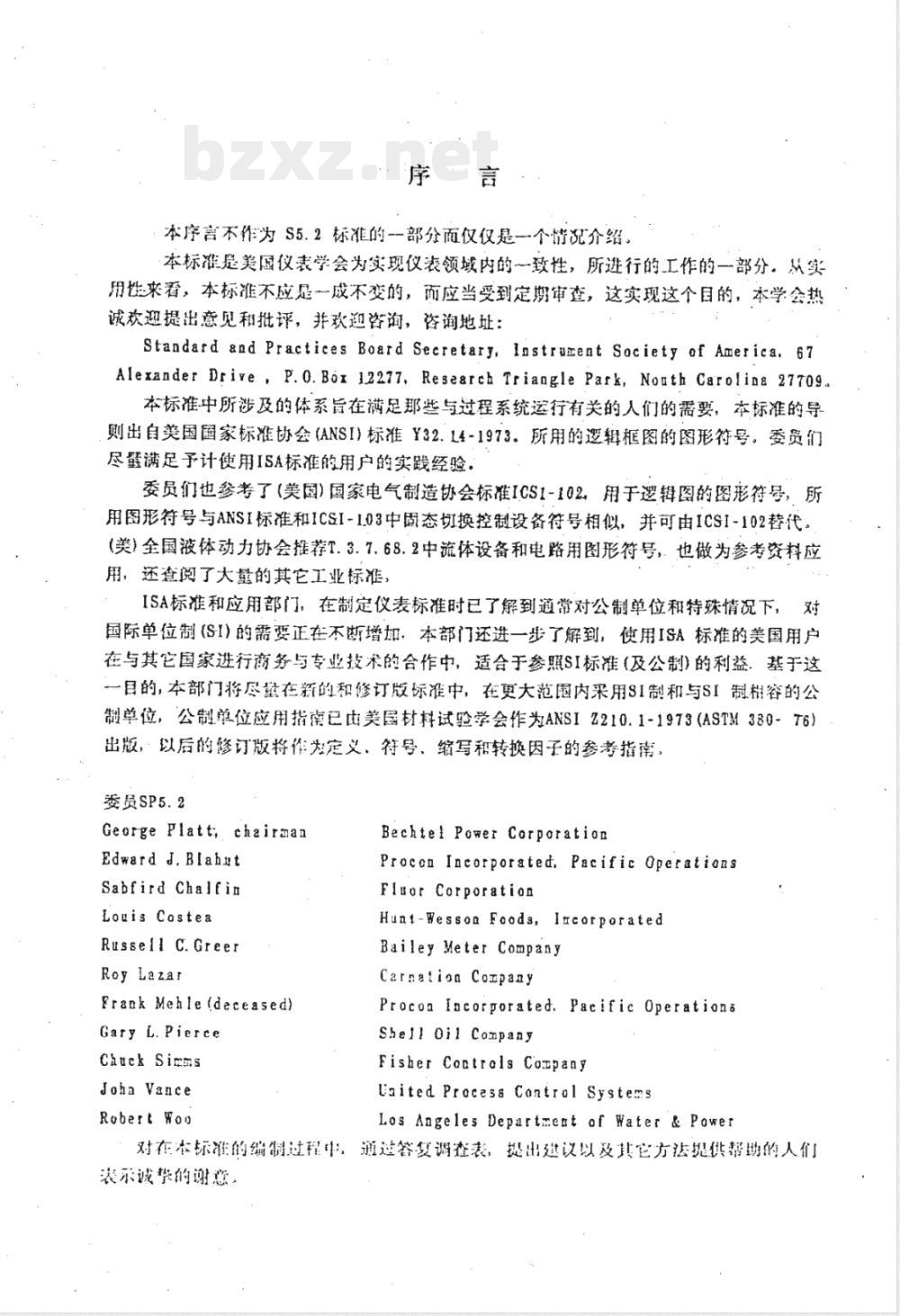

本序言不作为S5.2标准的--部分面仅仅是一个情况介绍。本标准是美国仪表学会为实现仪表领域内的一致性，所进行的工作的一部分，从实用性来看，本标雅不应是一成不变的，而应当受到定期审查，这实现这个目的，本学会热诚欢迎提出意见和批评，并欢迎咨询，咨询地址：Standard and Practices Board Secretary. Instrurent Society of America, 6?Alexander Drive , P.0. Bor 12277, Researeh Triangle Park, Nouth Caroline 27709.本标准中所涉及的体系旨在满足那些与过程系统运行有关的人们的需要，本标准的导则出自美国国家标准协会(ANSI)标准Y32.14-1973。所用的逻辑框图的图形符号，委员们尽量满足予计使用ISA标准的用户的实践经验。委员们也参考了（美国）国家电气制造协会标准ICS1-102用于逻辑图的图形符号，所用图形符号与ANSI标准和ICSI-1.03中固态切换控制设备符号相似，并可由ICSI-102替代。（美）全国液体动力协会推荐T.3.7.68.2中流体设备和电路用图形符号，也做为参考资料应用，还查阅了大量的其它工业标准ISA标准和应用部门，在制定仪表标准时已了解到道常对公制单位和特殊情况下，对国际单位制(SI）的需要正在不断增加，本部门还进一步了解到，使用ISA标准的美国用户在与其它国家进行商务与专业技术的合作中，适合于参照SI标准（及公制）的利益，基于这一目的，本部门将尽量在新的和修订版标准中，在更大范内采用SI制和与SI制相容的公制单位，公制单位应用指南已由美国材料试验学会作为ANSIZ210.1-1973(ASTM380-T6)出版，以后的修订版将作为定义、符号、缩写和转换因子的参考指南，委员SP5.2
George Piatt, chairmaa
Edward J.Blaht
Sabfird Chalfin
Louis Costea
Russell C.Greer
Roy Lazat
Frank Mehle (deceased)
Gary L. Pierce
Chuck Simms
Joha Vance
RobertWoo
Bechtei Power Corporation
Procon Incorporated,Pacific OperationsFlnor Corporation
Hunt-Wesson Foods, ircorporatedBailey Meter Company
Carnation Corpany
Procoa Incorgorated. Paeifie OperationsShell Oil Company
Fisher Cortrols Corpany
Uaited Process Control SystemsLos AngelesDepartment of Water& Power对在本标准的编制过程中，通过答复调查表，提出建议以及其它方法提供帮劫的人们表示诚禁的谢意。
审查委员会
C.W. Boak
W.Borusiewich
M.P.Chinitz
J. B. Clifton
D.E.Curtis
R.Deu&chle
W.J.Drier
J,M. Driscoll, Jr.
W.LEdwards
R. L.Emerson
H. F.Fabiseh
P. B.Frankland
E.Goldenberg
L.K.Habetmaa
n.P.Harrington
H. R. Highgtone
R. P. Kaltenbacik
W.W.Kleinsmith
B.G.Liptak
E.P.Lynch
J. C. B. MacKeand
E.L:Maltby
H.L.Mason
R.G.Marvin
C.W.Moehring
R.P.Neustadter
L.M.Propst
R.A.Quance
W.A.Richards
H.K.Rohde
K.D.Smith
T. H. Bounichsen
D.W.Tea te
Bailey Meter Company
Standard Oil Company of CaliforniaCanadian Industrieg Ltd. (Canada)univac
Babcock & Wiicox Company
Fluor Engineers and Canatructore,Incorporated
Procon Incorporated, Pacitic Operationssher Control Company
Consolidated Paper& IncorporatedFozboro Company
Offghore Power Systets
Bechtel Power Corporation
Fluor Engineers and ConsttuctorsPower Gas Ltd. (England)
Bechtel Power Corporation
Bailey Meter Compaty
Stearns-Roger Iucorporated
C & I Girdler Incorporated
Riley Stoker Corporation
Honeywe Il Lncorpotated
Crawford & Ru&sell IncorporatedKintech Services , IncorporatedIcr United States, IncorporatedDrexelbrook Engineering CompanyU.S.National Bureau of gtandardsDow Chemmical Company
Bechtel. Incorporated
United Engineers and Cosgtructors.Incorparated
Flucr Corporation
Surveyer, Nenniger & Chenevert.Incorparated(Canada)
General Eiectric Campany
Brown & Root Incorporated
City Uaiversity of New York
General Electric Company
Exxon Rescarch & Engineeriag CompanyFisher Controls Company
审查委员会（续）
E. s.Uszkay
T.W.Whe lan
Bechtet & Company (Canada)
Caltex(UK) Ltd. (England)
Fluor engineers ard Congtrutare,Incorporated
Bechtel Power Corpcration
本标准已于1975年11月由1SA标准和应用委员会确认。W.B.Miller.Chairman
L.N.Combs
B.A.Chrigtensen
R.L.Galley
R.G.Hand. Secretary
L.J.Hartison
T S. Ims Iand
P. S. Lederer
o. P. Lorett, dr.
E.c.Magison
R. L.Martin
A.P.MeCauley
TA.Murphy
R.L.Niekens
A.TUyfoid
K.A.Writman
Moore Produets. Company
Pratt & Whitney aircraft CampanyBroen & Root, Incorporated
The Faxboro Company
retired fram E. I. duPont de Nemours & companyContinental Qil company
Bechtel Power Corporation
Instrument society of AmeriexIBM Corpotatian
Figher Controls Company
national Bureat of gtandardsE.LduPont de Memoure & companyHoneywell, Incorporated
Tex-A-Mation Engineering , IncorporatedGlidden-Durkee Div,SCM CarporationThe F'luor Corporation, Ltd.Reynolde Meta Ls Company
Nechtel Power Corporat-icn
Polysar Ltd.
Allied Chemical Corporation
3.符号的应用
4.1 输入…
4.2输出····
4.3 “与”
4.4“或”
4.5“限定或”
4.6“非”
4.7记忆（触发器）
4.8计时器··
4.9特殊·
5.参考文献··.
附录·
A。一般应用举例·
2.简化流程图
3.文字叙述·
4.逻辑图
应用举例用图
1.简化流程图
2A联锁1逻辑图I.
2B联锁1逻辑图--Ⅱ
2C縫进料操作联锁1，常规程序1B.时间元件混合应用举例·
1.文字叙
2.逻辑框图··
C.掉电用记忆元件
附加说明
1.1、本标准目的是为化工、石油、发电站、空调、金属冶炼以及其它工业的设备或过程的开车、运行、报警及停车等，提供一个二进制联锁和顺序控制系统的逻辑图的表示方法。
1.2本标准旨在使二进制系统的运行易于理解，并改善与该系统有关的技术人员、管理人员、设计人员和维护人员之间的通讯联系。2范围
2.1本标准为二进制控制功能提供基本的运行基本的两种符号，对这些符号在典型系统中的应用，在附录中做了图解说明。2.2本标准旨在使一个二进制系统的控制功能符号化，这种方法可被用于诸如电子式、电动式、射流式、气动式、液动式、机械式、手动式或光学式等其它各种硬件。2
符号的应用
3.1可以通过基本的逻辑组合块的使用，来描述使用基本符号的避辑系统。除基本符号之外的非基本符号，可以使图示法表示的逻辑系统更简洁，.非基本符号的使用是任意的。bzxz.net
3.2一-个逻辑图的详细程度随其使用目的而定。一个逻辑图的详尽程度，取决于逻辑的明确表达程度以及是否包含辅助的，非逻辑的信息。做为对细节详细说明的一-个例子：一个逻辑系统可能有两个相对立的输入，即一条开指令。一条闭指令，这两个指令通常不能同时存在，逻辑图可以指定或不指定当两条指令同时存在时的结，此外，为了表示逻辑原理，可以给图加一个注释。如果需要也可以加注非逻辑信息，例如参考资料标记，位号，端子标志等。
由此可见，这类图可以提供适当的详尽程度的说明。例如：提供气路设计人员与电路设计人员之间的沟通，或为工厂管理者提供一个概括的系统说明。3.3一个逻辑信号的存在，实际上即可以对应于一个存在的仪表信号，也可以对应于一个不存在的仪表信号，这取决于硬件系统的形式和所设计的电路结构原理。（）例如，一个流量高限报警可以选定由一一个在流量达到高限时触融点打开的电气开关来激励，另，方面，这个高限报警也可以选定为，由在流量达到高限时触点闭合的电气开关来激励，因此，这个流量高限条件可以由电信号的存在或不存在来表示。本标准不打算去说明逻辑信号与任何种类仪表信号的关系。·在过程操作中，二进制仪表信号通常指O N或OF F。然而，作为更一般的情况在现有的遵辑系、统中所使用的二进制硬件具有两种不同的实值信号，即+5和－3信号。在正逻辑中+5V以上的信号表示了泵停止的逻辑条件的存在。在负逻辑中低于－3V的信号表示了泵停止的逻辑条件的存在。
3.4第四章的逻辑符号具有A，B，C三个输入，是一种典型情况，对于逻辑功能来说，可以有两个或两个以上的输入。3.5信号的流向用与逻辑语句相关的直线束来表示，通常信号的流向是从左向右，或从上至下，如果需要更清楚的表示流向，可在线上如注箭头，或当信号流向与常规不-致时需加注箭头。
3.6一个控制系统的状态提要可以放在逻辑图的任何一处，这个提要可以做为一个参考点或顾序分界点。
3.7对本来不能认为是只有两种特定的可能状态的设备，可能会对涉及它的二进制语句产生误解，例如：如果指明个阀没有关闭，这可能有以下两种含意：（a）阀可能是全开，（b）阀仅仅是没有关闭，换句话说，阀处在几乎关闭到全部开启之间的任意位置。为了有助于在逻辑的作者和读者之间建立一个准确的联系，这些图应按字面上来解释，因此（b）可能是正确的。
