【石油化工行业标准(SH)】 石油化工企业设备地震破坏等级划分标准(附条文说明)

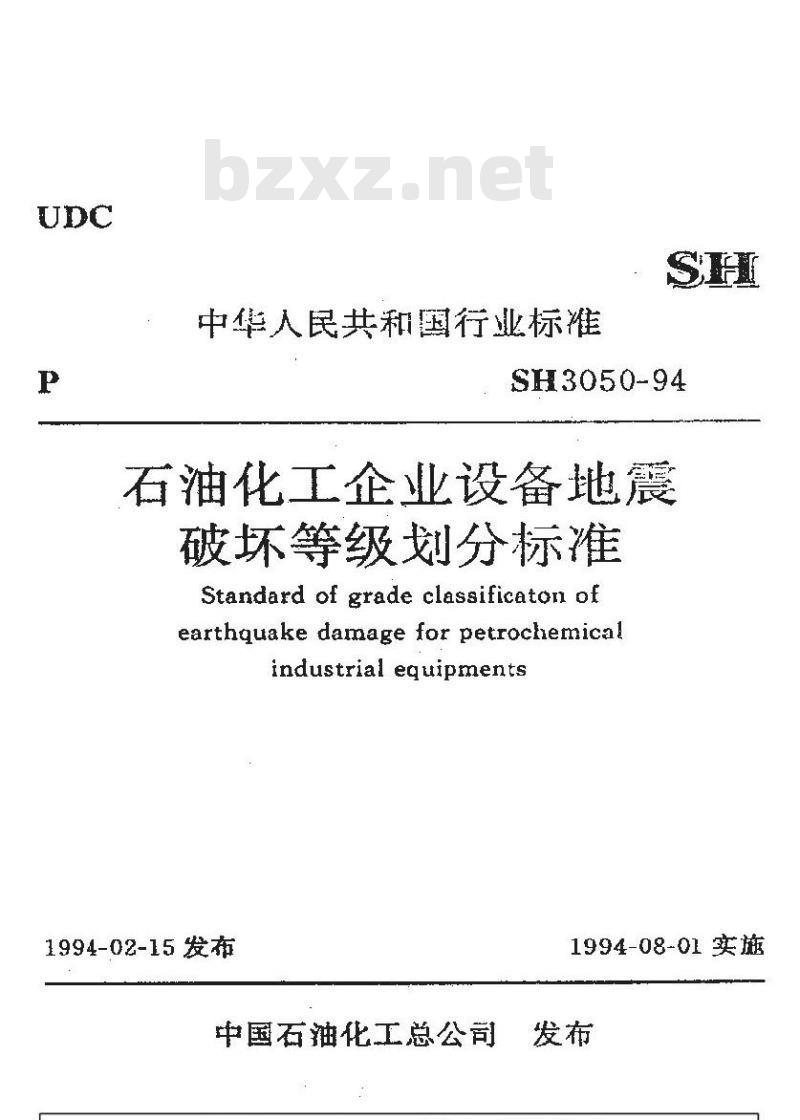

中华人民共和国行业标准
SH3050-94
石油化工企业设备地震
破坏等级划分标准
Standard of grade classificaton ofearthquake damage for petrochemicalindustrial equipments
1994-02-15发布
中国石油化工总公司
1994-08-01实施

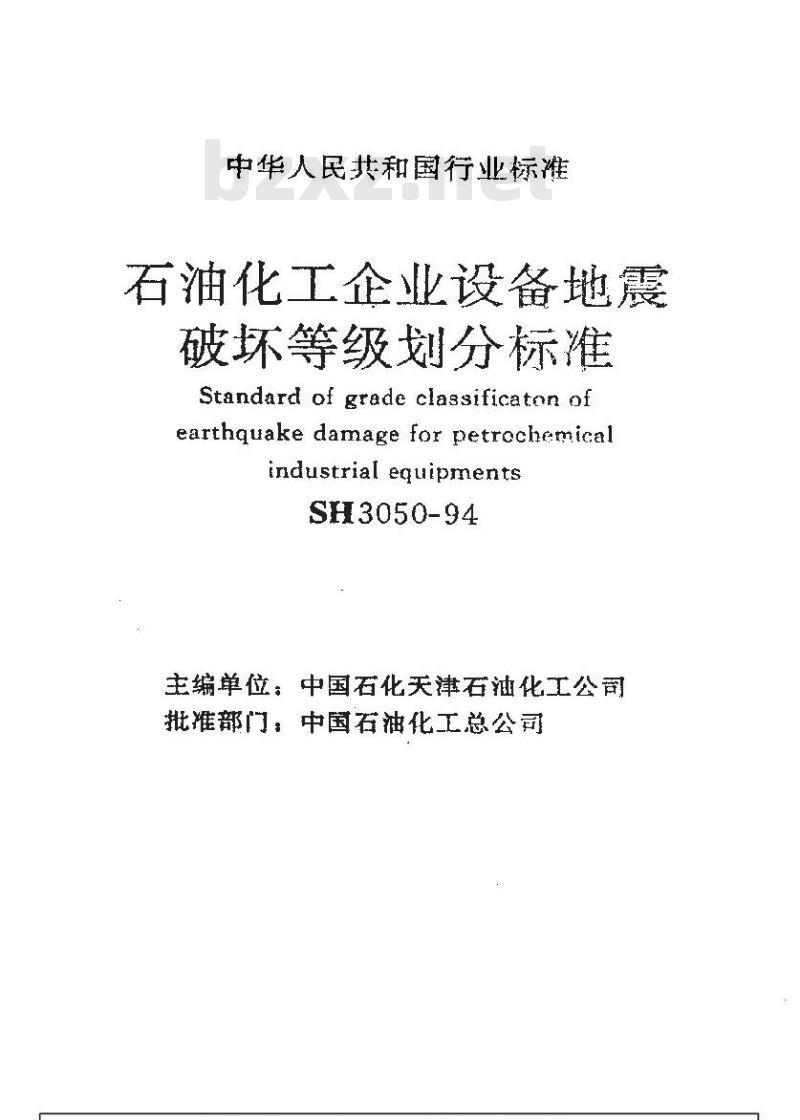

中华人民共和国行业标准
石油化工企业设备地震
破坏等级划分标准
Standard of grade classificatnn ofearthquake damage for petrochemicalindustrial equipments
SH3050-94

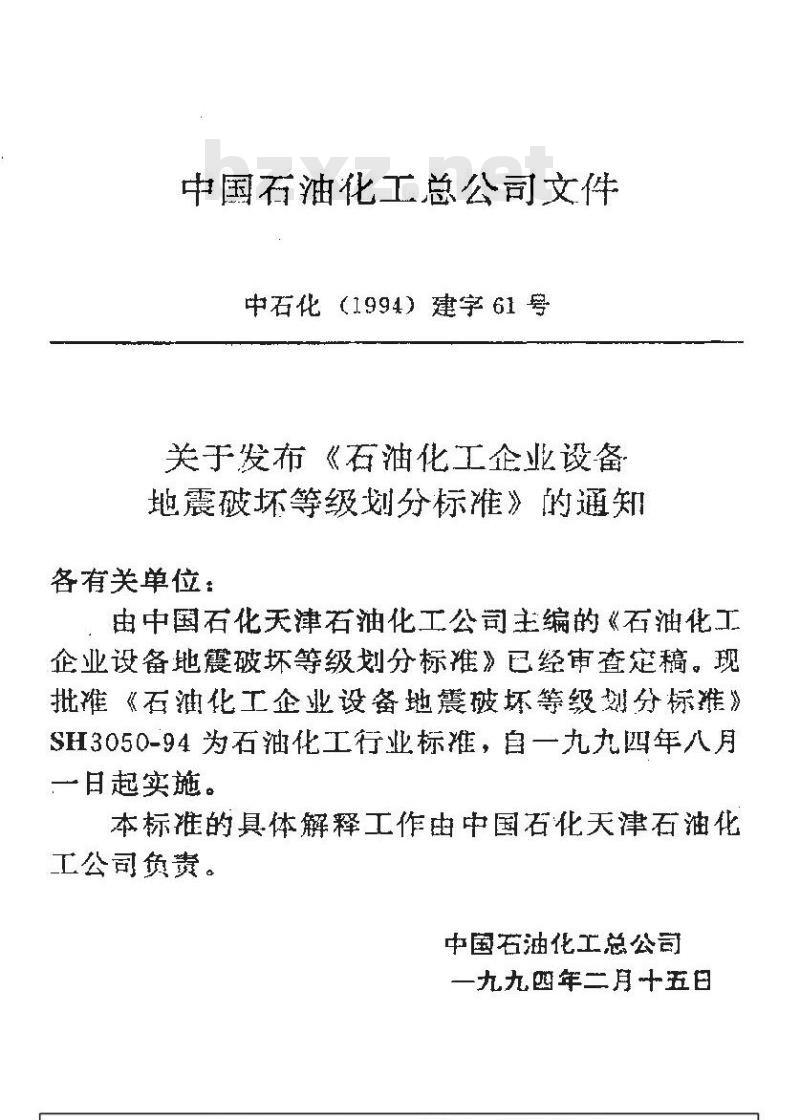

主编单位：中国石化天津石油化工公司批准部门：中国石油化工总公司中国石油化工总公司文件
中石化（1994）建字61号
关于发布《石油化工企业设备
地震破坏等级划分标准》的通知各有关单位：
由中国石化天津石油化工公司主编的《石油化工企业设备地震破坏等级划分标准》已经审查定稿。现批准《石油化工企业设备地震破坏等级划分标准》SH3050-94为石油化工行业标准，自一九九四年八月一日起实施。
本标准的具体解释工作电中国石化天津石油化工公司负责。
中国石油化工总公司
一九九四年二月十五日

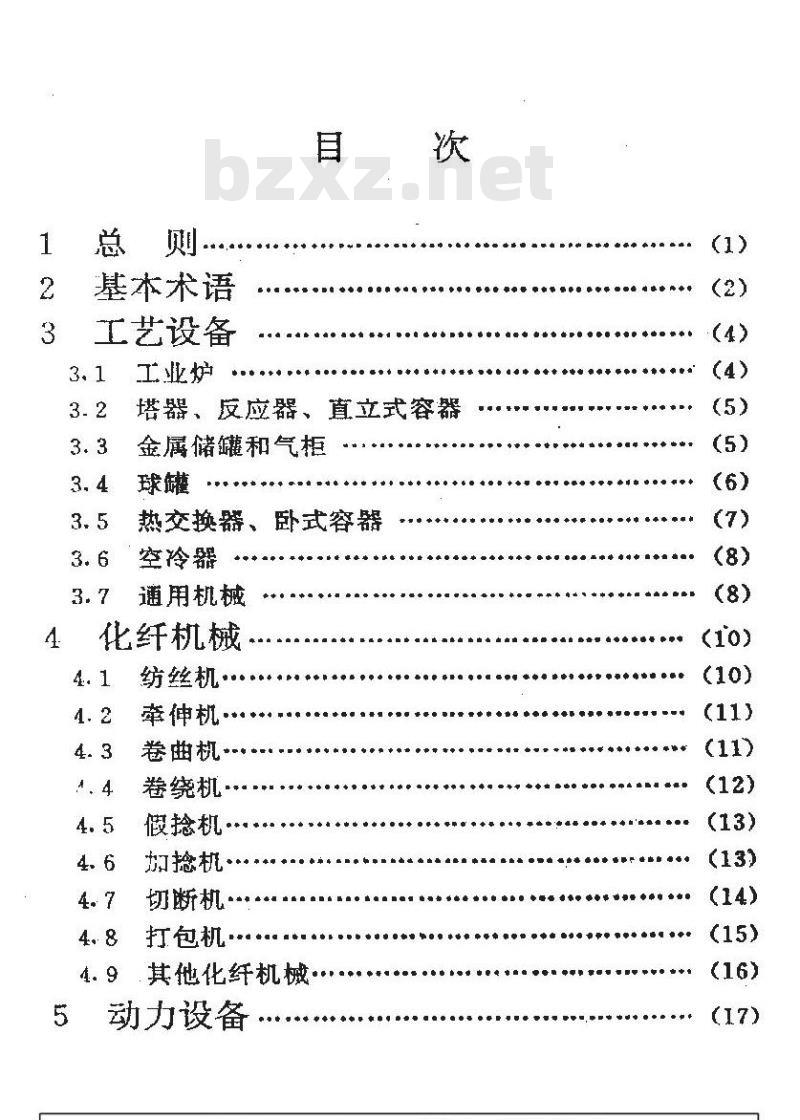

总　则　
基本术语
工艺设备
工业炉
塔器、反应器、直立式容器
金属储罐和气柜
热交换器、卧式容器
空冷器
通用机械
化纤机械
纺丝机…
牵伸机
卷曲机
卷绕机·
假捻机··
加抢机
切断机··
打包机
其他化纤机械

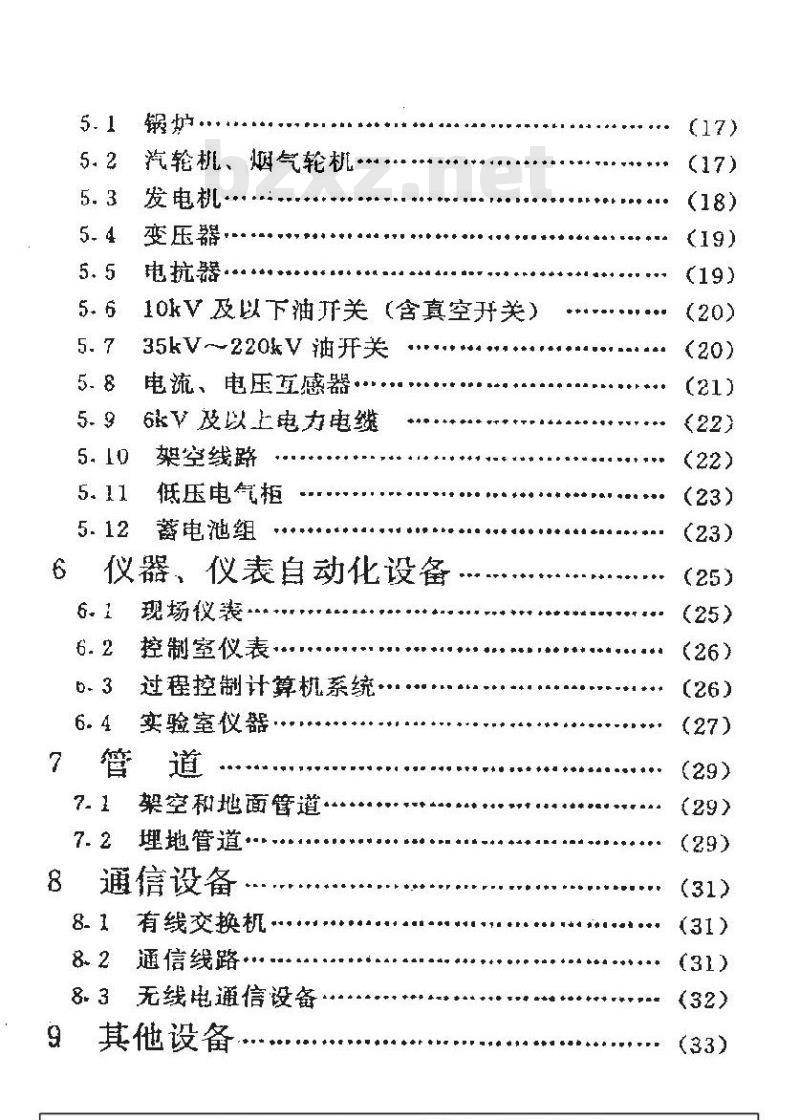

动力设备
汽轮机、烟气轮机··
发电机·
变压器
电抗器
10kV及以下油开关（含真空开关）35kV220kV油开关
电流、电压互感器
kV及以上电力电缆
架空线路
低压电气柜
蓄电池组
仪器，仪表自动化设备
现场仪装
控制室仪表
过程控制计算机系统·
实验室仪證
架空和地面管道··
埋地管道下载标准就来标准下载网
通信设备
有线交换机·
通信线路
无线电通信设备
其他设备
附录A
附录B
附录C
设备地霆破坏等级划分原则及真接经济损
失估算和统计
设备地破坏程度及直接经济损失估算汇
总、统计表
用词说明
101为判别仁油化工企业设备的地复破坏程度租估算直接经济损失：特谢订本标准。
1.0.2本标准适用于石油化工企业设备（包括在用设备、闲置设备及库存设备）及管道的地震破坏和因地震起的次生灾害葡造成的破坏等级划分。
1.0.3发生地破坏后，石酒化工企业必须按本标雅统计设备震并按谢录A估算和统计真接经济损失。.0.设备的地震破坏等级：应划分为基本完好，轻微损坏中等破坏及严革破坏环四个等级：1.0.4.1基本完好：设备本体及要签部件无损坏，个别附属零部件轻微损坏，设备基础和承重构件完好，一一般不需修理仍可继续使用
1.0.4.2轻微摄坏：个剃承重构件、设备本体及主要零部件有轻微损坏，附属零部件有不同程度破坏，设备基础有轻微裂缝，经一般修，可继续使用1.0.4.3中等破环：设备本体有损环，部分承重构件及设备主要零部件有明显破坏，设备基础不均匀下沉、开裂，个别附属零部件严重破坏，需修理或更换零部件方可继续使用：1.0.4.4严重破坏：多数承重构件、设备本体及主要零部件有明显破坏，设备基础有严重下沉、开裂，需大量修理，更换或无修蔓价值。
基本术语
2.0、1本标下列术语的含义：
2.0.1.1设备本体：设备主体，如：壳体、简体、机体等：
2. 0. 1. 2
承重构件：承受竖向荷载的构件，如：支座、支架梁，座等；
2. 0. . 3
叶轮等；
2. 0. 1. 4
部件。
主要零部伴：设备的理要零部件，妞：转子附属零部件：除上述三款以外设备的其他零2.0、2本标准涉及破坏数量和程度术语的食义：2. 0. 2. 1
2. 0. 2. 2
2. 0. 2. 3
.2. 0.2. 4
少量、少数、个别：是指小于10%：部分：是指大于或等于10%，小于50%，大部分、大量、多数：是指大于或等于50%；破提、损坏：是指设备遵受地震坏后，需修理或更换附属零部件后能继续使用2.0.2.5破坏：是指设备遵受地震损坏后，需要更换主要零部件才能使用或无修复价值。2.0.3焊缝缺陷术语的含义：
2.0.3.1裂纹焊接接头局部区域经宏观检查或无损检测，可见表层的微裂缝隙
2.0.3.2开裂：焊接接头局部区域经宏观检查或无损检测，可见贯通性的明显缝隙；2
2.0.3.3严重开裂：焊接接头局部区域，多处开裂或断2.4炉墙（或炉顶）缺陷术语含义：2.0.4.1裂缝：是指在炉墙或炉顶出现宏观可见的贯通性的缝隙；
2.0.4.2开裂：是指在炉墙或炉顶出现的裂缝达到或超过3mm的缝隙
2.5泄漏程度本语念义；
2.0.5.1渗漏，设备、管道（包括焊缝）内部介质外漏，其状态为介质仪在泄漏部位，沿外壁表面遂渐扩散的泄：2.0.5.2轻微泄：设备：管道（包括爆缝）内部介质外漏，其状态为介质皇滴状的泄漏：2.0.5.3大量泄漏：设备、管道（包括焊继）内部介质外凝，其状态为介质连续不渐外流的柱状或片状的泄爆。?.0.6基础缺陷术语含义：
2.0.6.1下沉：设备、管道基础水平度或标高改变，2. 0. 6. 2
裂缝：设备、管道基础出现可见非贯通缝隙：2. 0. 6. 3
开裂：设备，管道基础出现明显可见贯通缘隙。
3工艺设备
3.1工业炉
3.1.1划分炉设备地震破坏等级时，应番重检套炉墙、炉体、炉管与管线接口、燃烧器接口的连接部位，烟哟、钢架及主要承重构件、基础。
3.1.2炉类设备地震破坏等级划分，应符合下列原则：3：1.2.1基本完好：炉顶、炉墙及衬里有少量裂缝，吊挂、炉管、炉管与管线接口、燃烧器接口的连接部位无损坏，钢架及承重构件无明显变形、倾斜，基础无裂缝无下沉，个别地脚螺栓松动；
3.1.2.2轻微损坏：墙及衬凰有部分裂缝或少量脱落，基础无下沉但有少翼裂缝，承量构件有轻微变形，多数地脚螺栓松；
3.1.2.3中等破坏：炉墙及衬单多处裂缝、脱落，基础有大量裂缝或不均勺下沉，耀窗、钢攀和承重构件明显变形，部分炉管与管线接口，燃烧器接口的连接韶位变形，开裂，烟勾与炉体连接螺拴变形，地脚螺栓变形、个别被拔出或剪断3.1.2.4严重破坏：炉管、钢魏及戒构件破坏，炉体严重倾斜或倒塌，炉顶烟齿倒塌，基础开裂或严量下沉。4
塔器、反应器、直立式容器
3.2、1划分塔器、反应璐，直立式容器地破坏等级时，应重检查设备本体、支撑部件（裙座、支耳、支腿）、内外构件、焊缝和基础。
3.2.2塔器、反应器、直立式容器地震破坏等级划分，应符合下列原则：
3.2.2.1基本完好：设备本体连接零部件无损坏，个别地脚螺栓轻微松动，基础无不均匀下沉、无裂缝；3.2.2.2轻微损坏：设备本体连接部件无损坏，部分附属零部件有摄坏和脱落，多数地脚螺栓松动，基础有少量裂缝；
3.2.2.3中等破坏：设备内部构件大部分损坏和脱落、变形，支撑部件明显变形，连接焊缝开裂，部分接管焊缝开裂，基础少量开裂或不均匀下沉，地脚螺栓变形，个别拔出或剪断；
3.2.2.4严重破坏：设备本体严重变形、倾斜，大量内外部构件破坏，焊缝严重开裂，基础开裂或严重下沉。3.3金属储罐和气柜
3.3.1划分金属储罐和气柜地霆被坏等级时，应着重检查基础，罐体、罐底、重要部位的焊缝及各部位连接件。：3.3.2金属储罐地震破坏等级划分，应符合下列原则：3.3.2.1基本完好，罐体无变形，重要部位焊缝无裂纹5
密封结构无损坏，无渗漏，浮顶的导问装摄良好，附属零部件轻微损坏，基础完好；
3.3.2.2轻微损坏：罐底和罐壁连接处或罐壁个别部位渗漏，基础出现裂缝、无不均匀下沉：3.3.2.3中等破坏：罐体倾斜、位移或局部屈曲，罐底与壁的贴角焊缝开裂：浮顶密封及导润装置部分摄坏，浮盘和浮梯损坏，连接件拉脱，基础出现严重裂缝或不均匀下沉，
3：2.4严重破坏：罐体严重变形，焊缝严重开裂，支撑构件严重变形，罐顶届曲，浮顶密封及导向装置严重损坏，浮船破坏，基础严重下沉。
3.4.1划分球罐地震破坏等级时，应着重检查球罐壳体、支柱、拉杆及各连结部位，基础及地脚螺栓。3.4.2球罐地震破坏等级划分，应符合下列原则：3.4.2.1基本完好：壳体与支柱、支柱与耳板连接焊缝无损坏，支柱防火层少量脱落，个别地脚螺栓松动，球罐与管道连接无渗漏，基础完好：
3.4.2.2轻微损坏：壳体和支柱、支柱与耳板或翼板焊缝个别开裂，支柱防火层部分脱落，多数地脚螺栓松动，基础出现裂缝，
3.4.2.3中等破坏：壳体与支柱、支桂与耳板或翼板连接焊缝部分开裂，部分拉杆损坏，地脚螺栓变形或剪断，球罐与管道连接处泄，基础开裂或不均匀下沉：6
