【石油化工行业标准(SH)】 石油化工工艺装置布置设计通则

中华人民共和国行业标准
SH 3011-2000

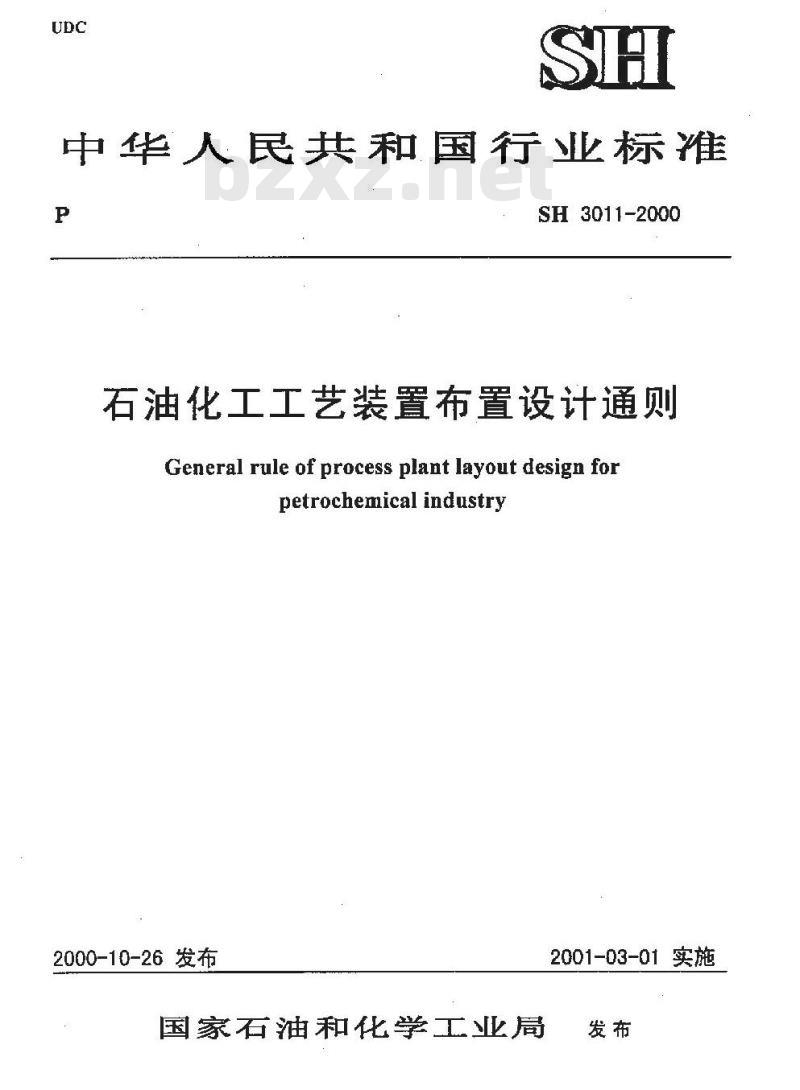

石油化工工艺装置布置设计通则General rule of process plant layout design forpetrochemical industry
2000-10-26 发布
国家石油和化学工业局
2001-03-01实施
中华人民共和国行业标雅

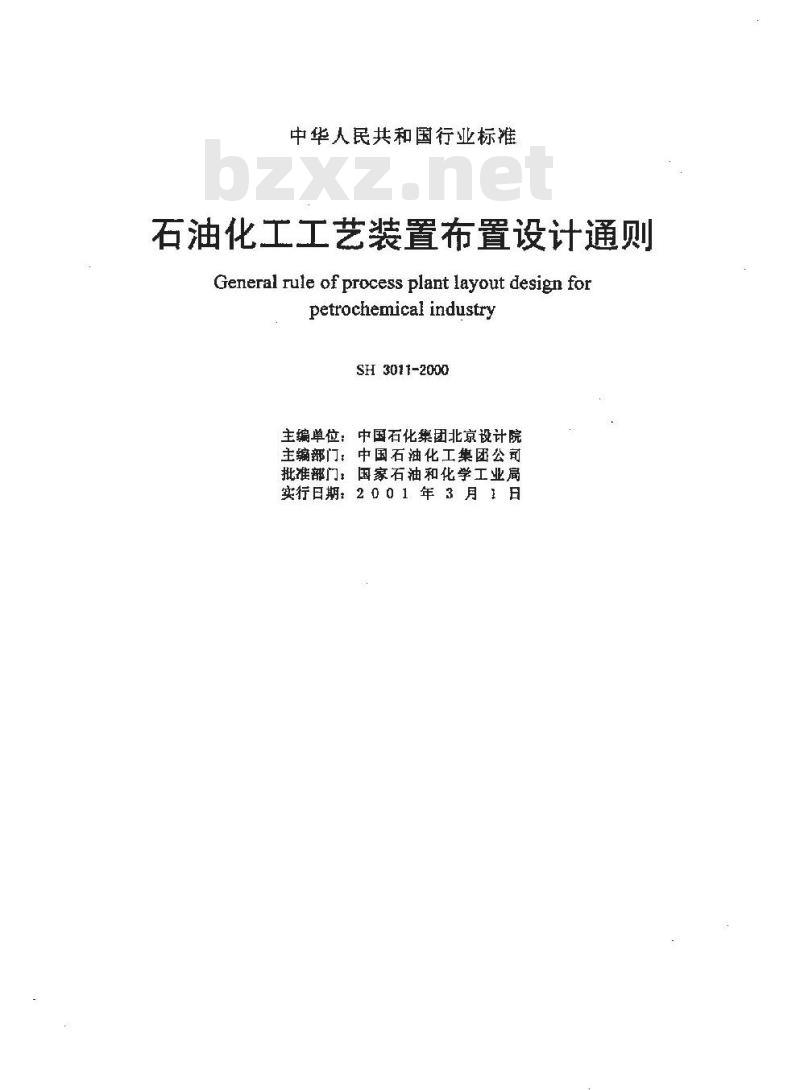

石油化工工艺装置布置设计通则General rule of process plant layout design forpetrochemical industry
SH 3011-2000
主编单位：中国石化集团北京设计院主编部门：中国石油化工集团公司批准部门，国家石油和化学工业局实行日期：2001年3月1日
中国石油化工集团公司：
国家石油和化学工业局文件
国石化政发（2000）391号

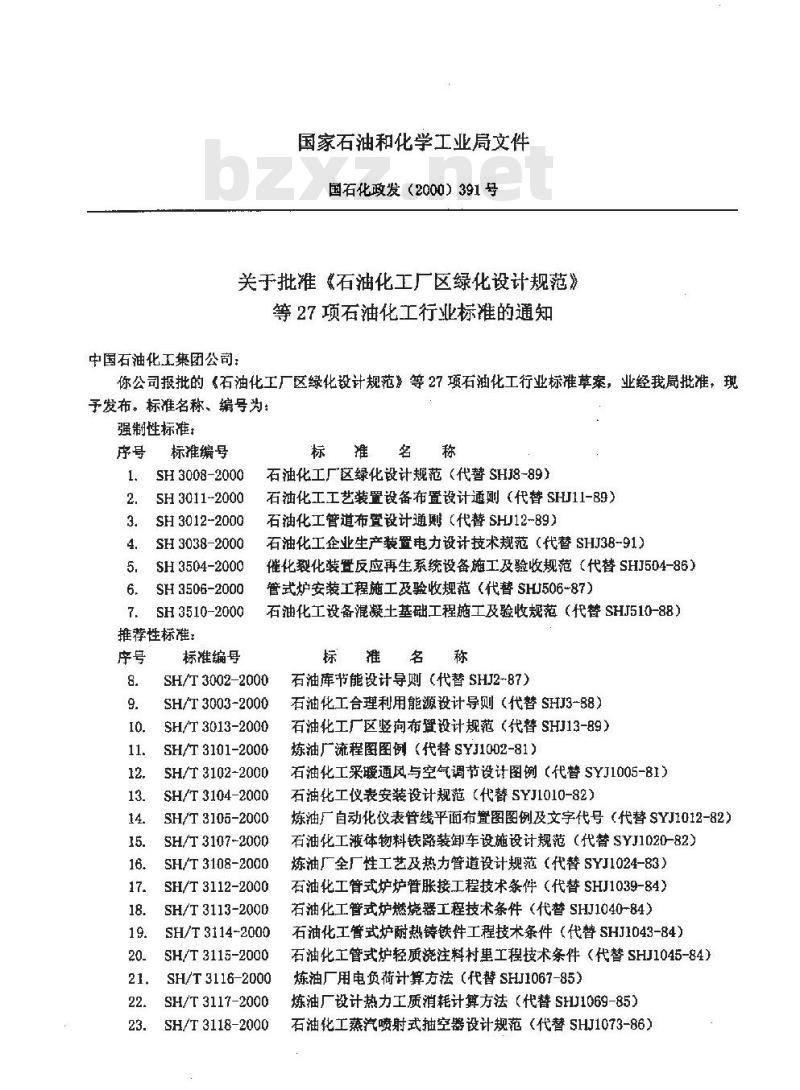

关于批准《石油化工厂区绿化设计规范》等27项石油化工行业标准的通知你公司报批的《石油化工厂区绿化设计规范》等27项石油化工行业标准草案，业经我局批准，现子发布。标准名称、编号为：
强制性标准：
序号标准编号
SH 3008-2000
SH3011-2000
SH 3012-2000
SH 3038-2000
SH 3504-2000
SH 3506-2000
SH 3510-2000
推荐性标准：
标准编号
标准名称
石油化工厂区绿化设计规范（代替SHJ8-89）石油化工工艺装置设备布置设计通测（代替SHJ11-89）石油化工管道布置设计通测（代替SHJ12-89）石油化工企业生产装置电力设计技术规范（代替SHJ38-91）催化裂化装置反应再生系统设备施工及验收规范（代替SHJ504-86）管式炉安装工程施工及验收规范（代替SHJ506~87）石油化工设备混凝土基础工程施工及验收规范（代替SHJ510-88）标准名称
SH/T 3002-2000
SH/T3003-2000
SH/T 3013-2000
SH/T 3101-2000
SH/T 3102-2000
SH/T 3104-2000
SH/T 3105-2000
SH/T 3107-2000
SH/T 3108-2000
SH/T 3112-2000
SH/T 3113-2000
SH/T 3114-2000
SH/T 3115-2000
SH/T 3116-2000
SH/T 3117-2000
SH/T 3118-2000
石油库节能设计导则（代替SHJ2-87）石油化工合理利用能源设计导则（代替SHJ3-88）石油化工厂区竖向布暨设计规范（代替SHJ13-89）炼油厂流程图图例（代替SYJ1002-81）石油化工采暖通风与空气调节设计图例（代替SYJ1005-81）石油化工仪表安装设计规范（代替SYJ1010-82）炼油厂自动化仪表管线平面布置图图例及文字代号（代替SYJ1012-82）石油化工液体物料铁路装卸车设施设计规范（代替SYJ1020-82）炼油厂全厂性工艺及热力管道设计规范（代替SYJ1024-83）石油化工管式炉炉管胀接工程技术条件（代替SHJ1039-84）石油化工管式炉燃烧器工程技术条件（代替SHJ1040-84）石油化工管式炉耐热铸铁件工程技术条件（代替SHJ1043-84）石油化工管式炉轻质浇注料村工程技术条件（代替SHJ1045-84）炼油厂用电负荷计算方法（代替SHJ1067-85）炼油厂设计热力工质消耗计算方法（代替SHJ1069-85）石油工蒸汽喷射式抽空器设计规范（代替SHJ1073-86）24.
SH/T 3119-2000
SH/T3120-2000www.bzxz.net
SH/T 3121-2000
SH/T3122-2000

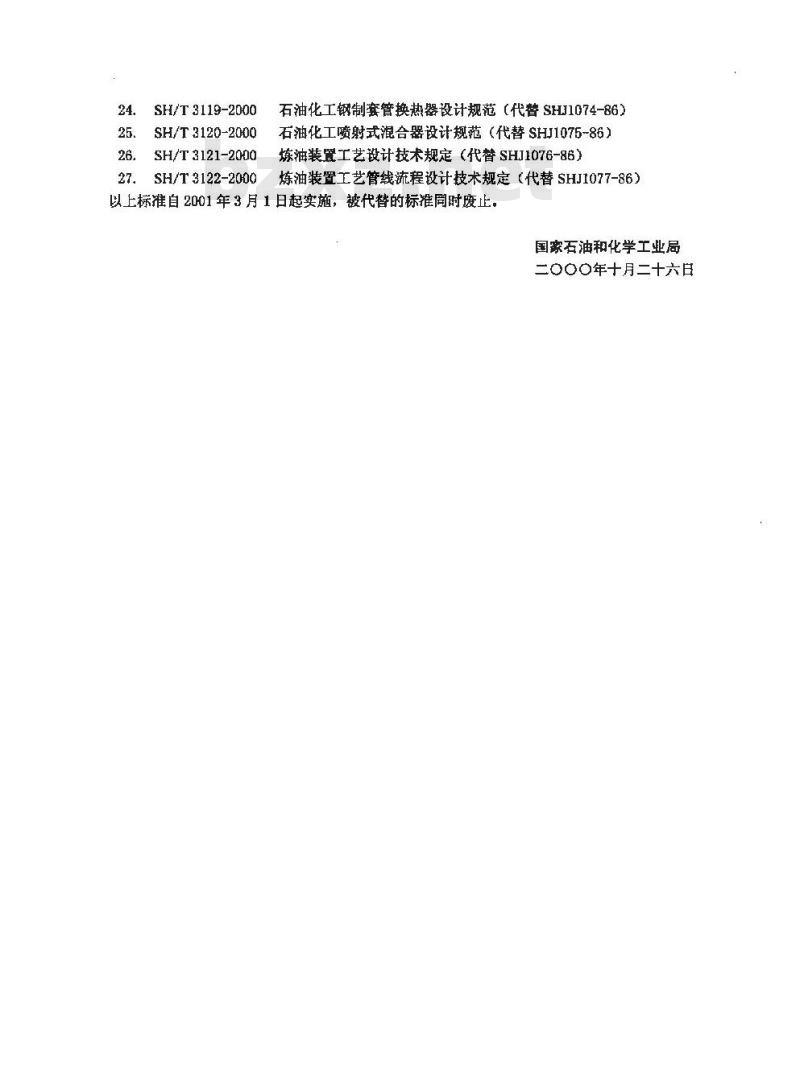

石油化工钢制套管换热器设计规范（代替SHJ1074-86）石油化工喷射式混合器设计规范（代替SHJ1075-86）炼油装置工艺设计技术规定（代替SHJ1076-86）炼油装置工艺管线流程设计技术规定（代替SHJ1077-86）以上标准自2001年3月1日起实施，被代替的标准同时度止，国家石油和化学工业局
二〇00年十月二十六白

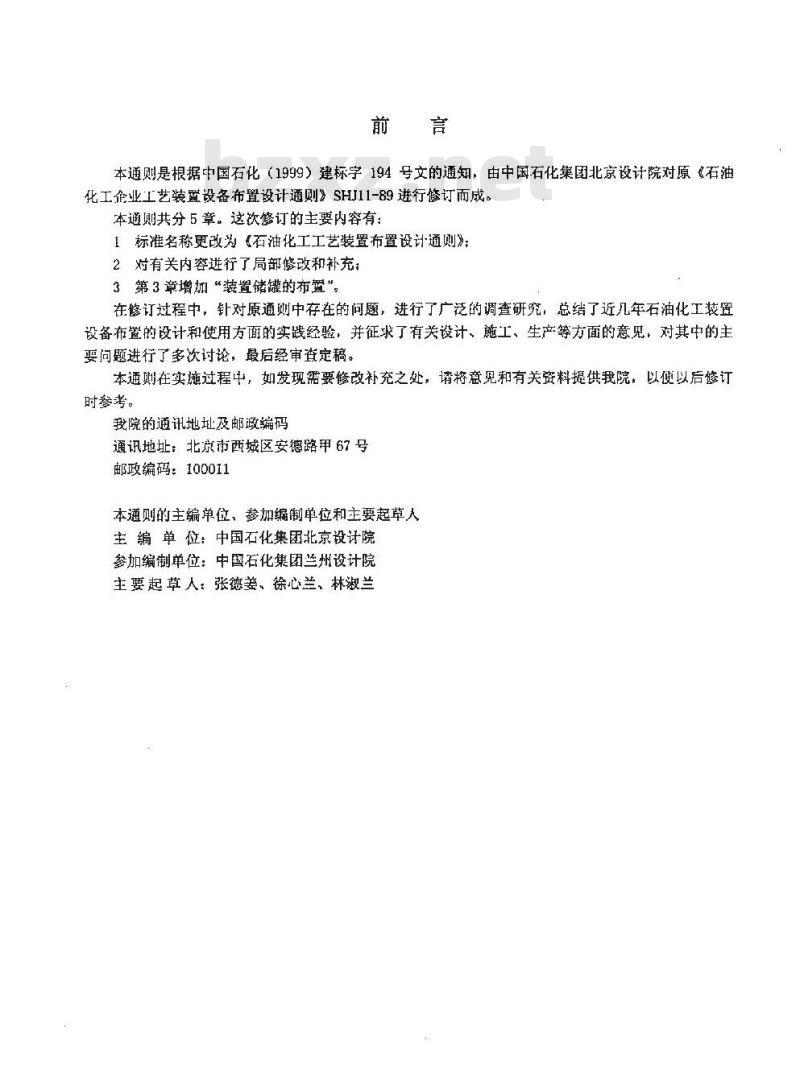

本通则是根据中国石化（1999）建标字194号文的通知，由中国石化集团北京设计院对原石油化工企业工艺装置设备布置设计通则》SHJ11-89进行修订而成。本通则共分5章。这饮修订的主要内容有：1标名称更改为（石油化工工艺装置布置设计通则》：2对有关内容进行了局部修改和补充3第3章增加“装置储罐的布置”。在修订过程中，针对原通则中存在的问题，进行了广泛的调查研究，总结了近几年石油化工装置设备布置的设计和使用方面的实践经验，并征求了有关设计、施工、生产等方面的意见，对其中的主要问题进行了多次讨论，最后经审查定稿，本通在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供我院，以便以后修订时参考。
我院的通讯地址及邮政编码
通讯地址：北京市西城区安德路甲67号邮政编码：100011
本通则的主编单位、参加编制单位和主要起草人主编单位：中国石化集团北京设计院参加编制单位：中国石化集团兰州设计院主要起草人：张德差、徐心兰、林淑兰E
一般规定
主管廊和常用设备的布置
3.1主管廊的布置
3.2塔和立式容器的布置
3.3反应器的布置
3.4管壳式换热器的布置·
3.5重沸器的布置
空气冷却器的布置！
3.7加热护的布置
3.8卧式容器的布置
3.9装宜储醛的布置…
3.10泵的布置·
3.11压缩机的布算
建筑物、构筑物及通道的布置
4.1建筑物的布置*
4.2构架的布置
4.3平台和梯子的布置
通道的布置.
用词说明
SH 30112000
1.0.1本通则适用于石油化工新建工艺装置的设备布置设计。扩建或改建装置的设备布置设计可参照执行。
执行本通则时，尚应符合现行有关强制性标准规范的规定。1
SH 3011-2000
2般规定
2.0.1设备布置设计应满足工艺流程、安全生产和环境保护的要求，并应考患以下各方面的需要：1工厂总体布置：
2操作、维护、检修、施工和消防；3节省用地和减少能耗，
2.0.2装置主管廊和设备的布置应根据装置在工厂总平面留上的位置以及与有关装置、罐区、系统管廊、道路等的相对位置确定，并与相邻装置的布置相协调。2.0.3设备布置应按下列原则考：.1根据风向条件确定设备、设施与建筑物的相对位置；2根据气温、降水量、风沙等气候条件和生产过程或某些设备的特殊要求，决定是否采用室内布置3根据装置竖向布置，确定装置地面零点标高与绝对标高的关系：4根据地质条件，合理布置重荷载和有振动的设备：5设备，建筑物，构筑物宜布置在同一地平面上。当受地形限制时，应将控制室、变配电室、化验室、生活间等布置在较高的地平面上：装置储罐宜布置在较低的地平面上。2.0.4设备应按工艺流程顺序和同类设备适当集中相结合的原则进行布置。在管廊两侧按流程顾序布置设备，减少占地面积、节省投资。处理腐蚀性、有毒、粘稠物料的设备宜按物性分别紧凑布置。2.0.5设备，建筑物，构筑物应按生产过握的特点和火灾危险性类别分区布量。为防止结焦，堵塞，控制温降、压降，避免发生副反应等有工艺要求的相关设备，可靠近布置。2.0.6设备、建筑物、构筑物的防火间距应符合现行《建筑设计防火规范》GBJ16、石油化工企业设计防火规范》GB50160的要求。2.0.7利用电能的设备和电动机用的电气设备的布置，应符合国家现行《爆炸和火灾危险环境电力装置设计规范》GB50058的要求。
2.0.8设备的间距除应满足防火、防爆规范外，还应符合下列要求：1为操作、检修、装卸和吊装所需留有的场地和通道：2满足设备和构架的梯子、平台的布置：3满足设备基础、地下埋设的管道、管沟、电缆沟和排水井的布置：4满足管道和仪表的安装。
2.0.9工艺装置如需分期建设或预留发展余地，预留区的位置应根据工厂总体布置的要求、生产过程的性质和设备特点确定。
2.0.10工艺设备的竖面布置，应按下列原则考虑：1工艺设计不要求架高的设备，尤其是重型设备，应落地布置；2由泵抽吸的塔和容器以及真空、重力流、固体卸料等设备，应按工艺流程的要求，布受在合适的高层位置：
3当装置的面积受限制或经济上更为合理时，可将设备布置在构架上。2.0.11设备基础标高和地下受液容器的位置及标高，应结合装置的竖向布置设计确定。2.0.12在确定设备和构筑物的位置时，应使其地下部分的基础不超出装置边界线。2.0.13在操作或检修过程中有可能被油品、腐蚀性介质或有毒物料污染的区域应设围堰：处理腐蚀性介质的设备区尚应铺设防腐蚀地面。2
2.0.14围堰应符合下列要求：
SH 3011-2000
1雷堰应比堰区地面高出150～200mm；2围堰内应有排水设施
3围堰内地面应坡向排水设施，坡度不宜小于3%。2.0.15装置内如播设放空设施时，应符合下列要求：1可燃气体及有害气体的排放要求和高度，应符合现行大气污综合排放标推》G日1629了和石油化工企业设计防火规范》GB50160有关灌压排放的要求：2放空用烟窗应设置在装置的一端或边缘地区，且位于装置常年最小频率风向的上风侧3放空用烟窗与周围平台的位置关系应符合下列要求：8如在烟图顶部外缘水平方向20m范围内布置平台，烟肉顶部至少高出平台3.5m，如图2.0.15所示；如平台上还有操作室，烟离应离出操作室的屋项2mb如在烟肉项部外缘算起水乎方向20m以外布置平台，平台应按图2.0.15要求设置。平台
最小3.5m2
此范露内不得设平台
图2.0.15放空用烟窗高度与周围乎台关系示意图2.0.16输送介质对距离、角度、高差等有特殊要求的管道以及大真径管道的布置，应在设备布置设计或竖面布翼设计时统筹规划。3
SH 3011-2000
3主管廊和常用设备的布置
3.1主管廊的布置
3.1.1主管廊在装置内应处于能联系尽量多的设备的位置。3.1，2为充分利用空间，主廊上方可布置空气羚却器（以下荷称“空冷器”），下方可布置泵（或泵房）、换热器或其他小型设备，但应符合第3.4.6条和第3.6.3条的规定。3.1.3主管廊的宽度和管架跨度的确定，应考下列因素：1管道的数量及其间距：
2架空数设的仪表引线和电力电缆的槽架所需的宽度：3预留管道所需的宽度；
4主管廊上布置空冷器时，管廊管架立柱中心宣与空冷器构架支柱中心对齐5主管廊下布置泵时，应考患泵底盘尺寸及泵所需要操作和捡修通道的究度：6单跨管架跨度不宜大于10m。
3.1.4主管廊可以布置成单层或多层，最下一层的净空应按廊下设备高度、设备连接管道的高度和操作、检修通道要求的高度确定，且不应小于3m。3.1.5營廊下作为消防通道时，管廊至地面的最小净高不应小于4.5m。3.1.6主管廊管架间距应满足大多数管道的跨距要求，通常为6～9m。3.1.7当采用混凝土管架时，横梁上应埋设一根20mm圆钢，以减少管道与横梁问的摩擦力3.2塔和立式容器的布置
3.2.1塔与其关联设备如进料加热器、非明火加热的重沸器、塔顶冷凝冷却器、回流罐、塔底批出泵等，宜按工艺流程顺序靠近布置。3.2.2塔和立式容器的布置按下列原则考患：1单排布置的塔和立式容器，当其平台单独布置时，宜中心线对齐：当联合布暨时，宜中心线齐或切线对齐：
2对于直径较小，本体较高的塔和立式容器，可双排布置或成三角形布置，利用平台把塔和容器联系在一起提高其稳定性
3直径小于或等于1000mm的塔和立式容器也可布置在构架内或构架的一侧，利用构架提高其稳定性和设置平台、梯子。
3.2.3沿主管廊布置的塔和立式容器，如主管廊上方无设备，可布置在主管廊的两侧：如上方有设备，应在主管廊的一侧留出管廊上方设备的检修场地或通道。3.2.4塔和立式容器，宜在靠近管廊的一侧布置管道，另一侧设置捡修场地或通道，塔和立式容器的人孔宜朝向检修侧。
3.2.5沿管廊布置的塔和立式容器与管廊的间距，按下列要求确定：1在塔与管廊之间布暨泵时，应按泵的操作、维修和配管要求确定：2塔与管廊之间不布置泵时，塔外壁与管架立柱中心线之间的距离，不宣宜小于3m。3.2.6塔与塔之间或塔与其它相邻设备之间的距离，除应满足管道、乎台、仪表和小型设备等布置和安装的要求外，尚应满足操作、维修通道和基础布置的需要。两塔之间的净距不宜小于2.5m。3.2.7塔和立式容器的安装高度应符合下列要求，4
SH 3011-2000
1当利用内压或流体重力将物料送往其它设备或管道时，应由其内压和被送往设备或管道的压力和高度确定：
2当用泵拖吸时，应由泵的汽蚀余量和吸入管道的压力降确定设备的安装高度：3带有非明火加热重沸器的塔，其安装高度，应按塔和重沸器之间的相互关系和操作要求确定：4应满足塔底管道安装和操作所需要的最小净空，且塔的基础面高出地面不应小于200mm。3.2.8对于布置在构架上的分段塔，当无法使用机动吊装机具时，应在构架上设置检修吊装设施。3.3反应器的布置
3.3.1反应器与提供反应热的加热炉的净距应尽量缩短，但不应小于4.5m3.3.2根据生产过程需要，反应器的构架可设项棚。反应器也可布置在厂房内。3.3.3成组的反应器应中心线对齐成排布置在同一构架内。3.3.4反应器的布暨应符合下列要求：1除采用移动吊车外，构架顶部应设置装催化剂和检修用的平台和吊装机具；2对于布置在厂房内的友应器，应设置吊车并在楼板上设置吊装孔，吊装孔应靠近厂房大门和运输通道；
3反应器一侧应有运输催化剂所需的场地和通道：4对于内部装有搅拌或输送机械的反应器，应在顶部或侧面留山揽拌或输送机械的轴和电机的拆卸、起吊等检修所需的空间和场地。3.3.5反应器的安装高度应符合下列要求：1卸料口在反应器正下方时，其安装高度应能使催化剂的运输车辆进入反应器下方，以便卸出废催化剂，其净空不宜小于3m；
2卸料口伸出反应器底座外并充许催化剂就地卸出时，卸料口的高度不宜低于1.2m:3如废催化剂结块要处理，应有废催化剂的粉碎，过筛操作所需空间。3.3.6反应器的支撑：
1反应器裙座支撑宜采角同径裙座：2反应温度200℃以上的反应器，为了便乎散热，反应器裙座应有足够高度，使裙座与钢筋混凝土接触处的温度不超过钢筋混凝土结构的允许受热温度：3直径较小的反应器宜采用支腿或支耳支撑。操作压力超过3.5MPa的反应器宜集中布置在装置的一端或一侧。3.3.7
3.4管壳式换热器的布置
3.4.1与分馏塔关联的冷换设备，如塔底重沸器、塔项冷凝冷却器等，宜按工艺流程顺序布置在分馏塔的附近。
3.4.2两种物料进行热交换的换热器，宜布置在两种物料进出口管道最近的位置。3.4.3用水或冷剂冷却几组不同物料的冷却器，宜成组布置。一种物料与几种不同物料进行换热的管壳式换热器应成组布置。
3.4.4在构架上布置的换热器应按一端支座基础中心线对齐：地面布置的换热器可按一一端支座基础中心线对齐，或管程进出口中心线对齐。3.4.5两台换热器可根据需要重叠布置。壳体直径大于或等于1.2m的换热器不宜重叠布置。3.4.6操作温度高于物料自燃点的换热器的上方，如无楼板或平台隔开，不应布置其它设备。3.4.7换热器之间、换热器与其他设备之间的净距不宜小于:0.7m。5
SH3011-2000
3.年.8浮头式换热器在地面上布置时，应符含下刻要求1浮头的两侧应有宽度不小于0.6m的空地，浮头端前方宜有宽度不小于1.2m的空地：2管箱的两侧应有宽度不小于0.6m的空地，管箱端前方应有比管束长度长1.5m的空地。3.4.9浮头式换热器在构架上有置时，应符合下列要求：1浮头端前方平台净空不宜小于0.8m：2管箱端罐方平台净空不宜小于1物，井感考雪束撼田所籍的空间3构架高度应能满足换热器的管箱和浮头的头盖吊装嚣要：4立式浮头式换热器布置在构架上时，应有抽管束的空间。3.4.10立式反应气体换热器，可与反应器布置在一个构架上，应考虑移动式吊车抽管束所需的空间：当不能采用移动式品车抽管束时，应设置车梁，3.4.11换热器安装高度应保证其底部接管的最低标高或排液阅下部与地面或平台面的净空不应小于150mma
3.5重沸器的布置
3.5.1重沸器的安装高度应满足塔和重沸器的相对关系和操作要求。3.5.2明火加热的重沸器与塔的间距，应按现行石油化工企业设计防火规范》GB50160中加热炉与塔的间距要求布置，
3.5.3用蒸汽或热载体如热的卧式重沸器应靠近塔布置，二者之间的距离应满足管遭布置要求，重沸器抽管束的一端应有检场地和通道。3.5.4立式重沸器宜用塔体作支撑布置在塔侧，其上方应留有足够的检修空间，3.5.5一座塔需要多台并联的立式重沸器时，重沸器的位置和安装高度，除保证工艺要求外，尚应满足进出口集合算的布要求井便子操作和检餐，3.6空气冷却器的布量
3.6.1空冷器宜布置在装置全年最小频率风向的下风侧。3.6.2空冷器应布置在主管榔的上方，构架的项层或塔项。3.6.3空冷器不应布置在操作温度等于或高于物料自燃点和输送、情存液化烃设备的上方：否则应采用非燃烧材料的隔板隔离保护。3.6.4多组空冷器布置在一起时，应布置形式一致，宜采用成列式布置；应避免一部分成列式布置而另一部分成排布置。
3.6.5空冷器的布置应避免自身的或相互间的热风循环，可采取下列措施：1同类型空冷器布置在同一高度：2相邻空冷器紧布置；
3成组的干式鼓风式空冷器与引风式空冷器分开布置，引风式空冷器应布置在鼓风式空冷器的常年最小频率风向的下风侧；
4引风式空冷器与鼓风式空冷器布置在一起时，应将鼓风式空冷器管束提高。3.6.6斜顶式空冷器不宜把通风面对著夏季的主导风向。斜顶式空冷器宜成列布置，如戒排布置时，两排中间应有不小于3m的空间，3.6.7并排布置的两台增湿空冷器或干湿联合空冷器的构架立柱之间的距离，不应小于3m。3.6.8空冷器管束两端管箱和传动机械处应设置平台。3.6.9布罩空冷器的构架或主管廊的一侧地面上应留有必要的检修场地和通道。6
