【石油化工行业标准(SH)】 石油化工设备抗震鉴定标准

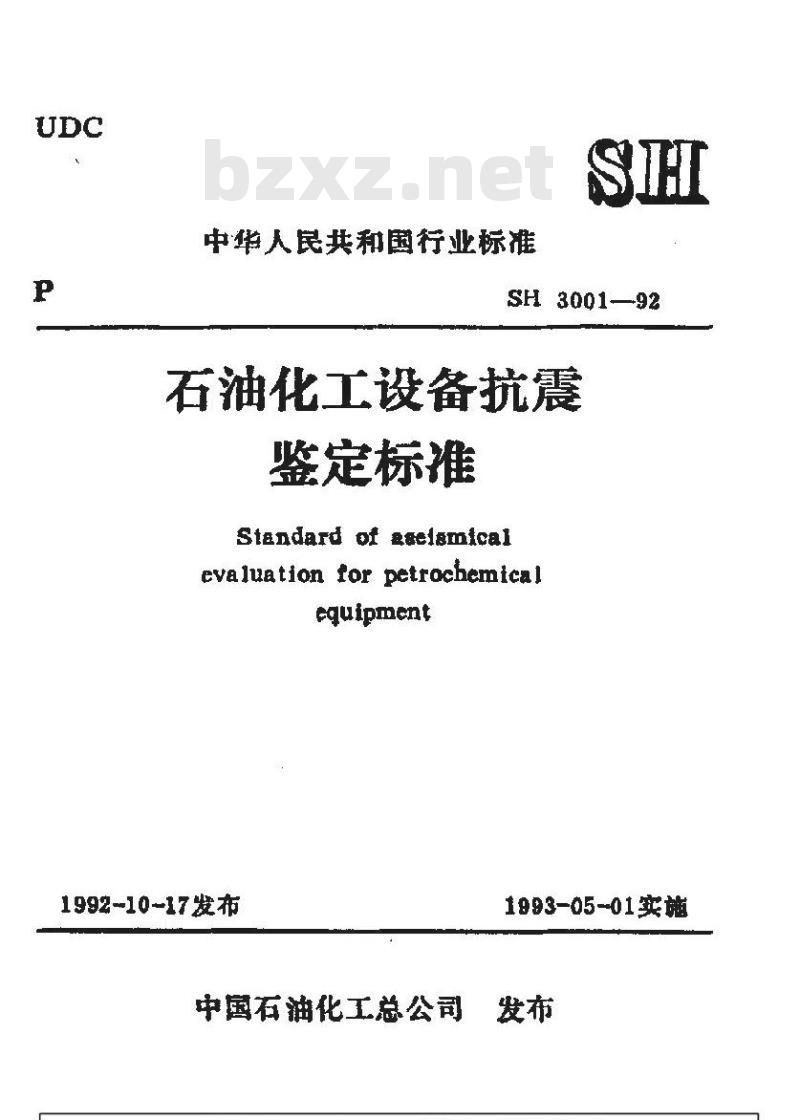

中华人民共和国行业标准
SH3001—92
石油化工设备抗震
鉴定标准bzxZ.net
Standard of eselsmical
evaluation for petrochemicalequipment
1992-10-17发布
1993-05-01实施
中国石油化工总公司

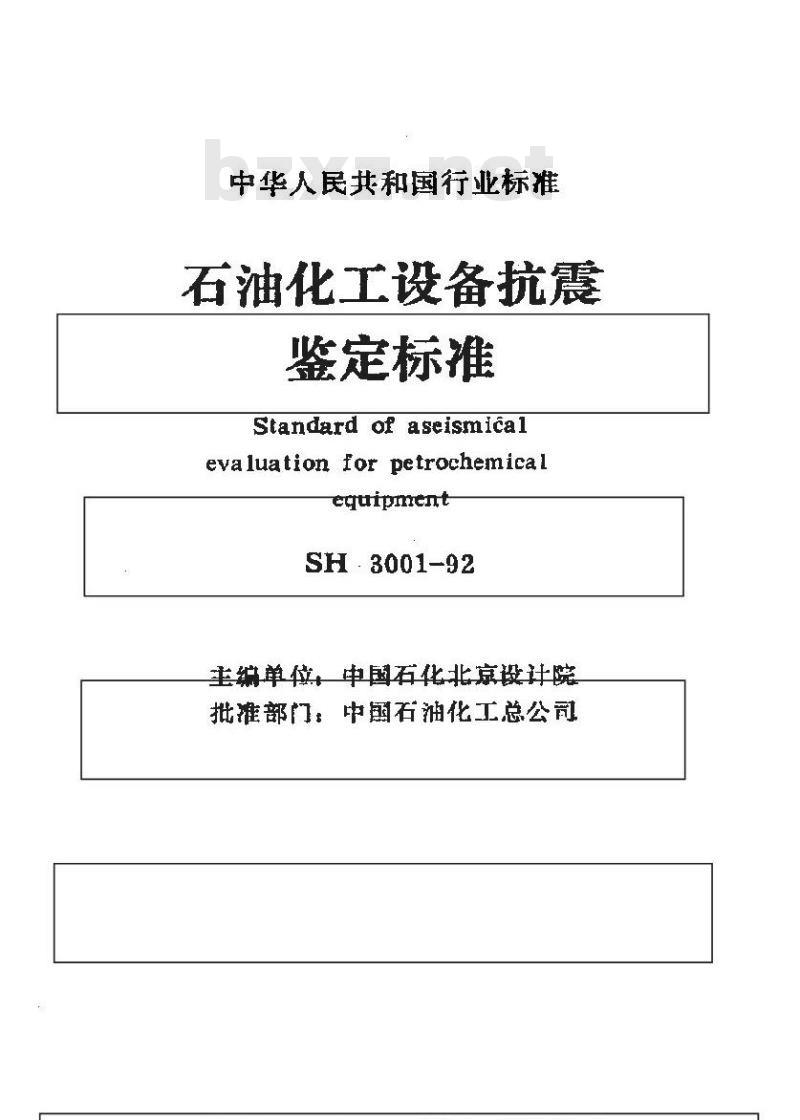

中华人民共和国行业标准
石油化工设备抗震
鉴定标准
Standard of aseismical
evaluation for petrochemicalequipment
SH-3001-92
主编单位：申国石化北京设计院批准部门，中涵石油化工总公司修订说明
本标准是根据中国石油化工总公司中石化（1991）建标字第158号文的通知由我院对《石油化工设备抗键鉴定标准》(SHJ1-86）修订面成的。
在修订扩充过程中，参照中国石油化工总公司抗震办公室颁布的有关设备抗鉴定规定，并结合石油化工企业设备抗霆竣工验收，进行比较广泛的调套研究，总结了多年来石油化工企业设备抗经验，并征求了有关设计、生产、施工科研等方面的意见，对其中主要问题，进行了多次讨论，最后经第查定稿。
在本标准实行过程中，如发现需要修政或补充之处，请将意见和有关资料提供我院，以便今后修订时参考。中南石化北京设计院
一九九二年六月

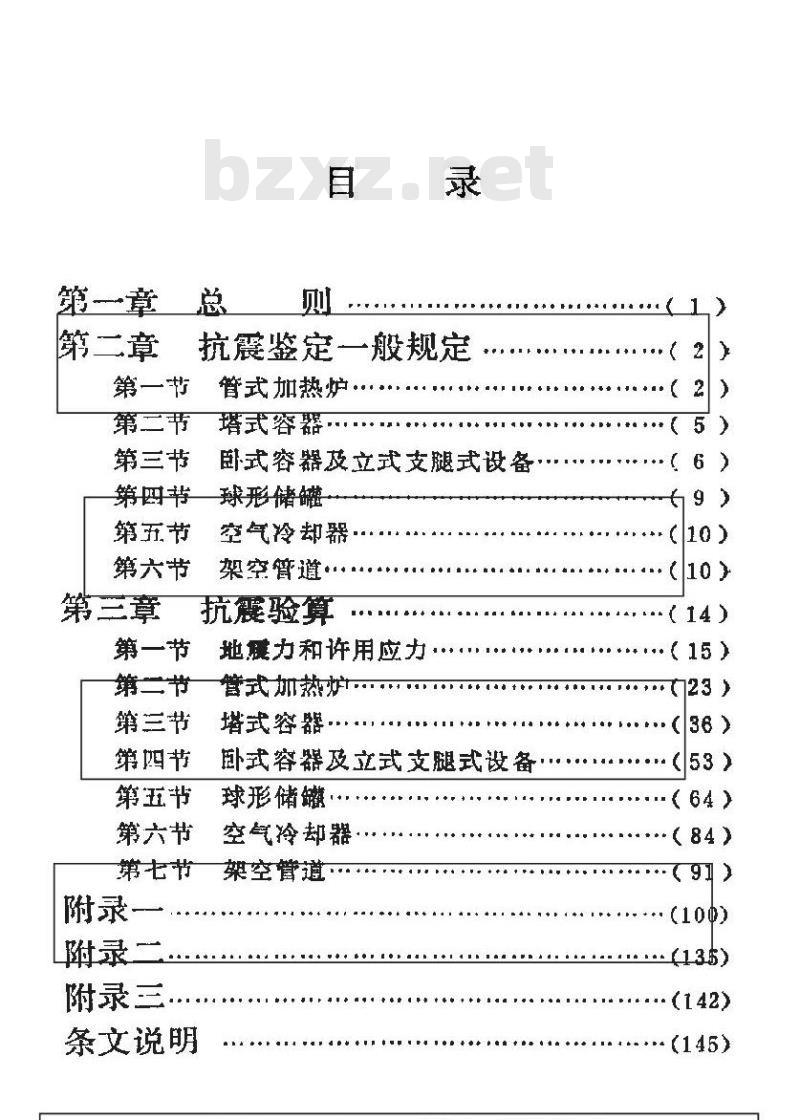

筑一章
第二章
第一节
第二节
第三节
第四节
第五节
第六节
第三章
第一节
第二节
第三节
第四节
第五节
抗震鉴定一般规定
管式加热炉·
塔式容器
卧式容器及立式支腿式设备
球形储
空气冷却器·
架空管遵…·
抗囊验算
地携力和许用应力
管式加热炉
塔式容器
卧式容器及立式支腿式设备
球形储蹦
第六节
第七节
附录—
附录二
附录三
条文说明
空气冷却器·
架空管道
.（14)
（15）
(23）
（64）
.(100)
（135)
.(142)
（145)

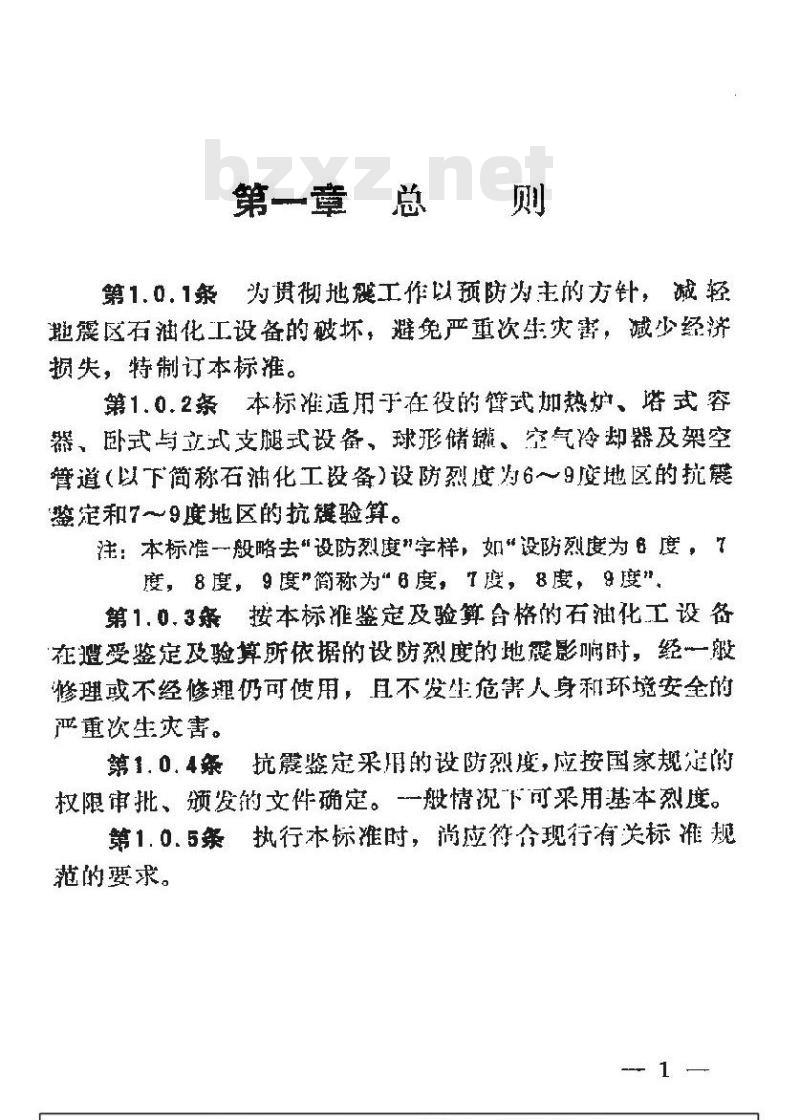

第一章总则
第1.0.1条为贯彻地工作以预防为主的方针，减轻震区石润化工设备的破坏，避免严重次生灾害，减少经济损失、特制本标准。
第1.0.2条本标准适用于在役的管式加热炉、塔式容器、卧式与立式支腿式设备、球形储罐、空气冷却器及架空管道（以下简称石油化工设备）设防烈度为6一9度地区的抗鉴定和7→9度地区的抗键验算。注：本标准一般略去“设防烈度”字样，如”设防烈度为度，7度，8度，9度”筒称为“6度，T度，8度，9度”第1.0，3条按本标准鉴定及验算合格的石油化工设备在遭爱整定及验算所依据的设防裂度的地腰影响时，经一瑕修理或不经修理仍可使用，且不发生危害人身和环境安全的严重次生灾害。
第1.0.4条抗震鉴定采用的设防烈度，应按国家规定的权限审批、颁发的文件确定。一般情况下可采用基本烈度。第1.0.5条执行本标准时，尚应符合现行有关标准规范的要求。
第二章
抗震鉴定一般规定
第一节管式加热炉
第2.1.1条管式加热炉炉顶的抗展鉴定除应满足本节有关规定外，尚应按第三章的规定进行抗震验算。第2.1.2条管式加热炉炉顶烟窗的最小壁厚不应小子4mm。烟变径部分交接处的焊缝应饱满、无裂纹。烟哟开孔边缘应采取补强措施。
第2.1.3条管式加热炉的炉顶烟卤，当采用高承台型底座螺栓连接时，螺栓数量不宜少于8个，其螺栓不宜小于M24，且应设置双螺母（图2.1.3-1)，当不能设双螺母时，增图2.1.8-1烟图高承台型
底座螺栓连鞍
图2.1.8-2烟图法兰型
底螺栓连接
设止退垫圈或采用其他防松措施。炉顶烟图者采用法兰型螺栓连接时，连接螺栓不应小于M16，螺栓间距不大于300mm(图2.1.3-2)。
第2.1.4条圆简炉对流室或箱式炉的刚架和架中各主要受压构件的长细比不得大于150。架和支撑中用填板连接成的双角钢（或双槽钢）构件，除应按实腹式构件验算外：填板间距不应大于以下数值：
受压构件40r
受拉构件80r
r-回转半径(mm)，应按下列规定采用图2.1.4中a，b所示的截面，取一个角钢（或槽钢）平行于填板的形心轴的回转半径。
图2.1.4中c所示的截面，一个角钢的最小回转半径。在受压构件的俩个侧面支承点之间的填板数不宜小手2个(a)
图2.1.4计算回转半径的截面轴线(c)
第2.1.5条圆筒炉或箱式炉钢结构重要梁柱节点的焊縫应作重点检查，焊缝上不得有明显的焊疤、弧坑及局部不平整等缺陷。
第2.1.6条设防烈度为6度地区的圆筒炉辐射室，当直径人于等于8m，壁厚为4mm时，且对流率总瓶量（包括烟肉及3
炉项）大于100t或设防烈度大于6度，简体直径大于等于4m，且壁厚为4mm时，简体上下口环梁宜采用矩形空腹组合截面。
第2.1.7条以环柱承重的圆简炉辐射室，中间环梁截面的长边应与地面乎行，开口向
下（图2，1.7），当设防烈度为6度、直径大于4.5m时，中间环
梁的间距不宜大于2.7m，当设
烈度大手6度，壁厚为4mm
时，中间环梁问距不官大于
2.5m，当璧厚大于4mm时，中
闻环梁间距应根据验算确定。
辐射室簡体
中间环梁
辐射室环柱
图2.1.7中间环梁设置
第2.1.8条圆简炉辐射室侧壁的炉管吊架和简体的螺栓连接处，应设置加强槽钢梁，在该梁和筒体土日环梁之间应设纵向加强肋板（图2.1.8），加强肋板厚度不应小于6mm，设防烈度6度时，加强助板间距不应大手1.5m，7度时，不应大书1，4m，8度、9度时不应大于1.1m。上口环梁
蜘强脑板
格钢加强垛
图2.1.8圆简炉辐射室炉管吊架槽钢梁和纵向加强助板第2.1.缘箱式炉架侧向柱列的两端相邻两柱之面和支承烟窗的两柱之间，均应布置斜撑。第2.1.10条箱式炉侧向柱列联系梁的间距宜为3~～6m
第2.1.11条炉底柱的地脚螺栓应设置双螺母，并进行抗震验算，当满足表2.1.11的要求时，可不进行验算。每个炉底柱柱脚地脚螺栓数罩及直径炉
网筒炉
籍式炉
往：裘中数据是按框架间距不大于4m考虑，第2.1.12条炉底柱应设置防火层。表2.1.11
11.6~18.6
第二节塔式容器
第2.2.1条本节适用于自支承式塔式容器的抗鉴定。第2.2.2条高度小于或等于10m，且高度与直径之比小于或等于15的塔式容器，除重要设备和腐蚀特别严重者外，可不进行抗避验算，但应按本节的规定进行整定。第2.2.3条塔式容器可先按本标准第三章第三节的方5
法进行验算，不满足要求时，再按振型分解法进行验算。第2.2.4条壳体和裙座的连接焊缝应饱满，外观检查时不应有裂纹或其他缺陷。该焊缝抗震验算不符合要求时，应采取加固措施。
第2.2.5条地脚螺栓不应有明显的变形，不宴承受预紧力，螺母不应松动，且为双螺母或带有锁紧装置。第2.2.6条地脚螺栓的加劲筋板与座、盖板及底座环间的焊缝应连续焊。筋板间距满足表2.2.6要求时可不进行底座环的厚度验算。
地脚螺栓座的筋板间距(mm）
螺栓直径d
筋板闻距
M24~M36
M42~M64
M72～M90
8.0dH.250
第2.2.7条在易燃区域内，高度等于或大于10m的塔武容器，其裙座内、外均应设荫火层。防火层设置高度，对有保温层的容器应从保温层下开始敷设，对无保温层的容器，为裙座全离。对裙座直径等刁或小手1.2m，裙座内部可不设防火层。当塔式容器底座环距装置地酉等于大予6m，可本设火层。
第三节
卧式容器及立
式支腿式设备
第2.3.1条卧式容器的钢支座及立式支腿式设备的钢6
支腿与壳体的连接焊缝应满足强度要求，外观检套时不应有裂纹或其他缺陷。
第2.3.2条支座不应有明显的倾斜，砖和混凝土支座不应疏松、开裂、腐蚀和损伤。钢筋不应外露。第2.3.3条大于6度时，放在墙式砖砌体基础上的鞍式钢支座卧式容器，其基础应加固或更换。第2.3.4条7度时，地面上的卧式容器，当容积小于等于2.5m2，支座型式及尺寸符合图2.3.4和表2.3.4具满足下列条件之一时，可以浮放且不需要逃行抗震验算：一、鞍式钢支座及鞍式钢支座设置于墙式混凝土支座，月支座和基座的总高度H小于等于800mm时二、鞍式砖砌体支座、鞍式混凝土支座，支座高度小于等于500mm者。
卧式设备支座标准尺寸(mm）
公称直径
159支脑形
鞍式钢支座
鞍式砖砌
体支座
鞍式混凝
土支座
墙式混凝
北支座
Bg=120Bg-160
Ba-240Bg-240
Bg=200Bg-300
Be=370
Bs-.200Bg250|Hs-300
2200Bg—300
B=—490
Bg=850
注：B—支鹿宽度：-腹板厚度；2——肋板厚度。囊2.3.4
2800Bs=400
Rg=450
(a)鞍式钢支座
(b)鞍式砖砌体或
按式据疑士支座
(c)鞍钢支座安宽
堆式混康土基座上
图2.3.4支座型式及尺寸示意图
第2.3.5条7度时，容积大于2.5m的地面卧式容器，当支座尺寸及型式符合表2.3.4和图2.3.4时和支座高度H）除以支座长度小于或等于0.5，且支座总高度（H）小手等于1.5m（对于鞍式砖砌体支座，支座高度小于等于1m时），可以浮放，但鞍式砖砌体和鞍式混凝土基座及墙式混凝士基座麟进行强度验算。
第2.3.6条8度时，地面上的卧式容器，当支座条件符合第2.3.4条及第2.3:5条的规定时，如支座高度除以支座长度人于或等于0.5，且支座总高度H小于或等于1m时，（鞍式砖砌体支座高度小于或等于500mm）可以浮放，但应进行抗倾及鞍式砖砌体和鞍式混凝土支座及墙式混凝土基座的强度验算。
第2.3.7条五叠式设备均应采用地脚螺栓面定，大于6度附，地脚螺栓及连接螺栓应有双螺母或锁紧装置。第2.3.8条7度时楼层颠层上和8度、9度时需用地脚螺
