【航天工业行业标准(QJ)】 37°导管连接件 直通接头型式与尺寸

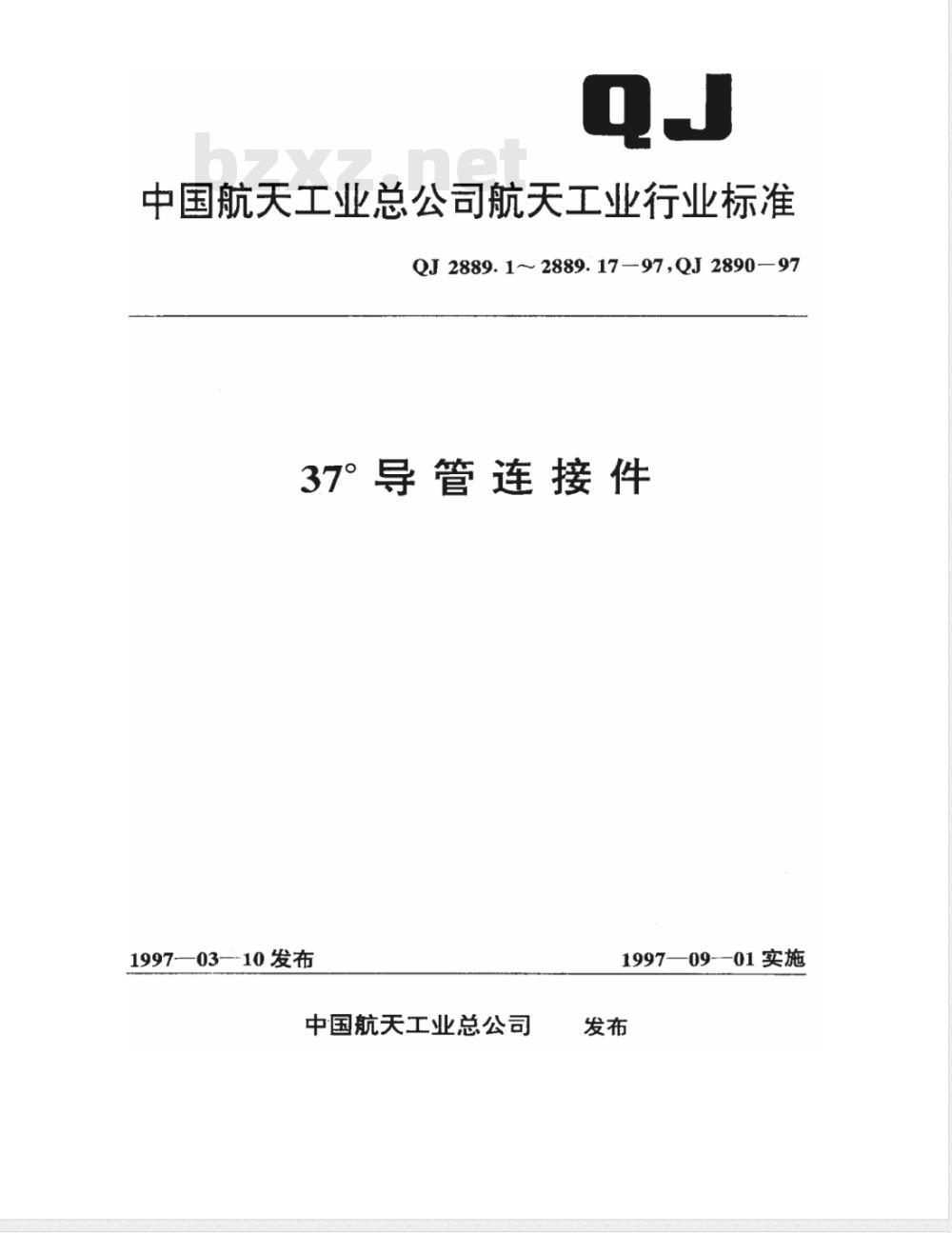

中国航天工业总公司航天工业行业标准QJ 2889.1~～2889.17-97,QJ 2890—9737°导管连接件
1997—03-10发布
中国航天工业总公司www.bzxz.net
1997—09--01实施

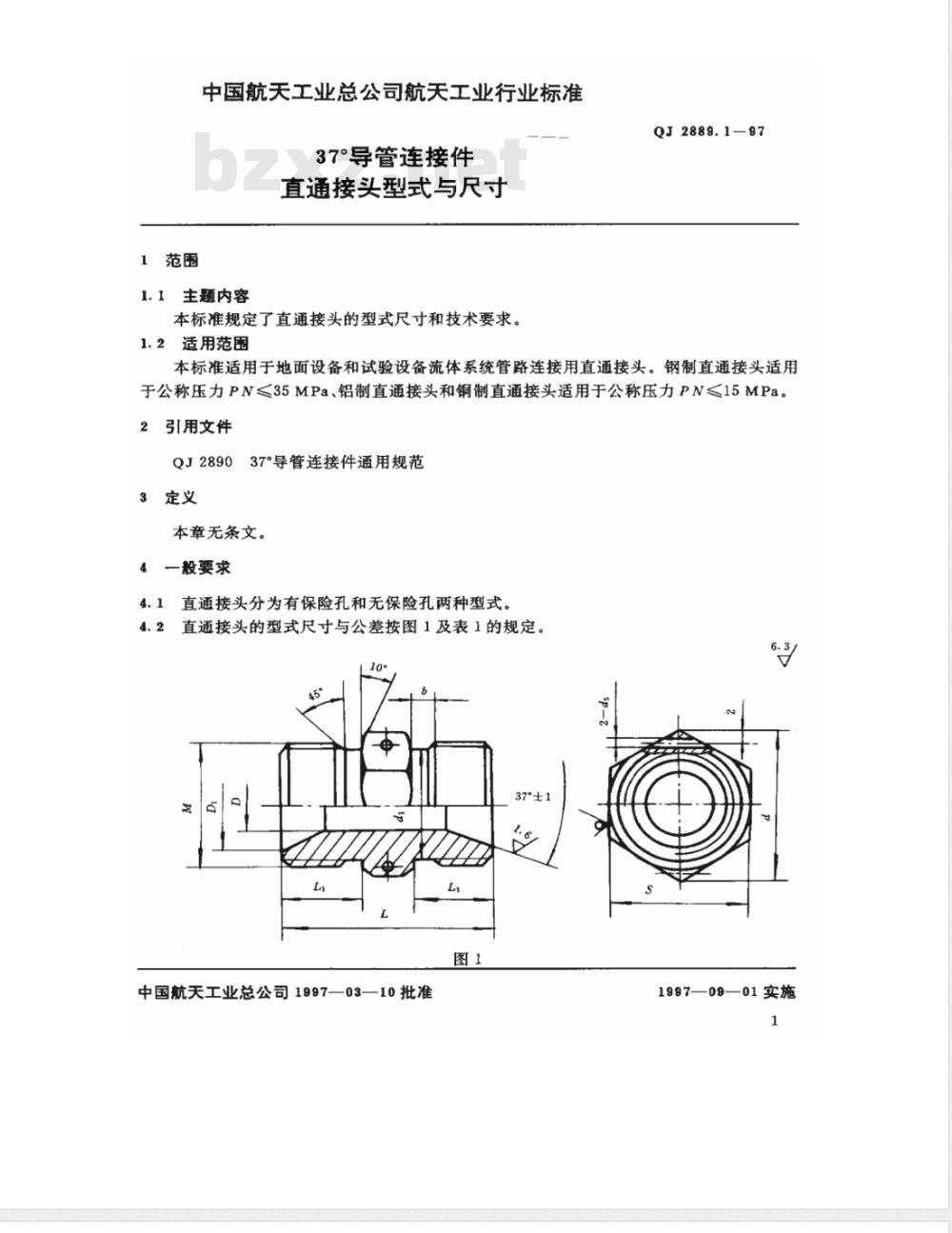

1范围
中国航天工业总公司航天工业行业标准37°导管连接件
直通接头型式与尺寸
1.1主题内容
本标准规定了直通接头的型式尺寸和技术要求。1.2适用范围
QJ2889.1-97
本标准适用于地面设备和试验设备流体系统管路连接用直通接头。钢制直通接头适用于公称压力PN≤35MPa、铝制直通接头和铜制直通接头适用于公称压力PN≤15MPa。引用文件
QJ289037°导管连接件通用规范3定义
本章无条文。
一般要求
直通接头分为有保险孔和无保险孔两种型式。4.1
直通接头的型式尺寸与公差按图1及表1的规定。4.2
中国航天工业总公司1997一03—10批准L
1997—09—01实施
M10×1
M52×2

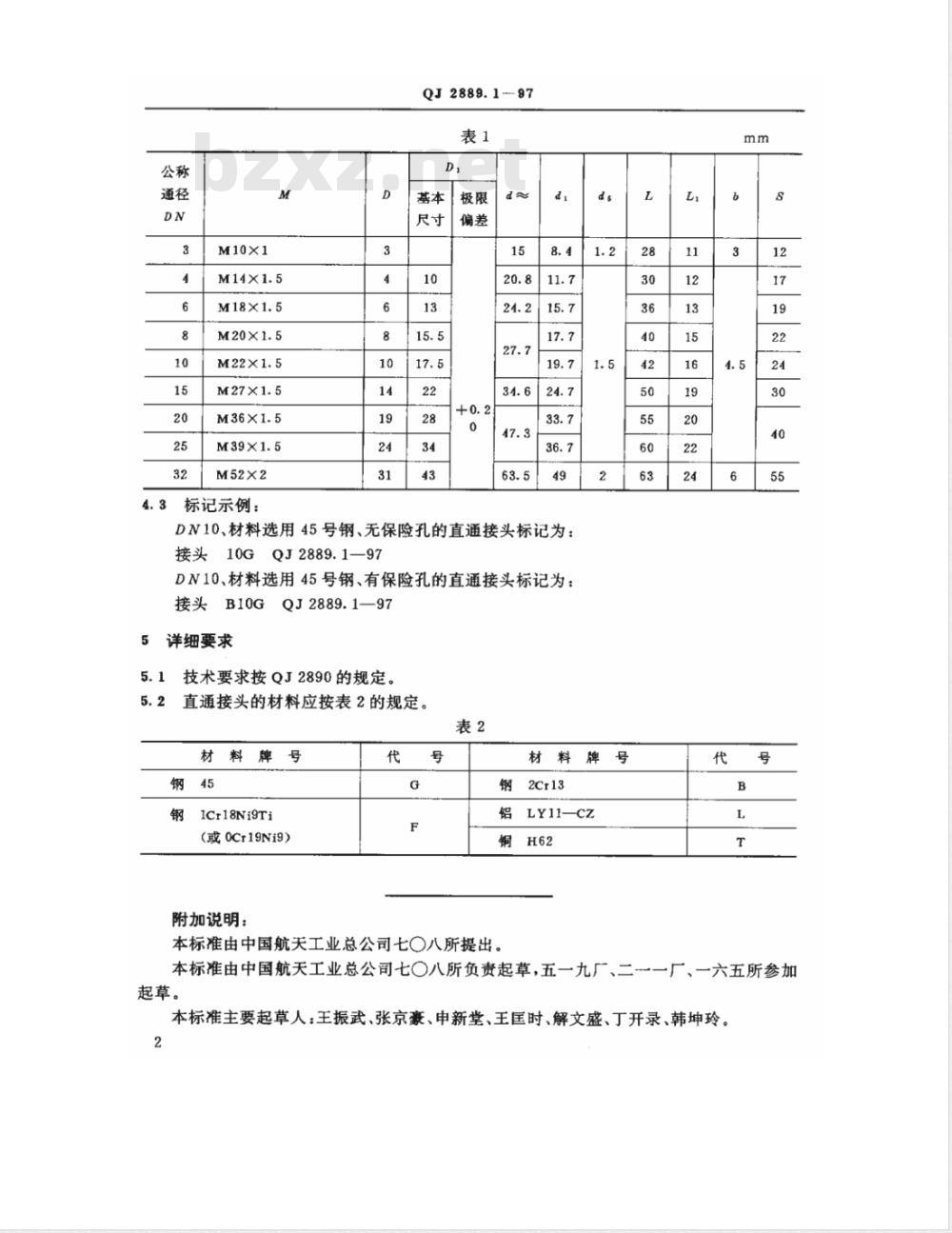

标记示例：
QJ2889.197
DN10、材料选用45号钢、无保险孔的直通接头标记为：接头10GQJ2889.1—97
DN10、材料选用45号钢、有保险孔的直通接头标记为：接头B10GQJ2889.1-97
5详细要求
5.1技术要求按QJ2890的规定。
5.2直通接头的材料应按表2的规定表2
材料牌号
1Cr18Ni9Ti
(或0Cr19Ni9）
附加说明：
材料牌号
LY11—CZ
铜H62
本标准由中国航天工业总公司七〇八所提出。L
本标准由中国航天工业总公司七〇八所负责起草，五一九厂、二一厂、一六五所参加起草。
本标准主要起草人：王振武、张京豪、申新堂、王匡时、解文盛、丁开录、韩坤玲。2
