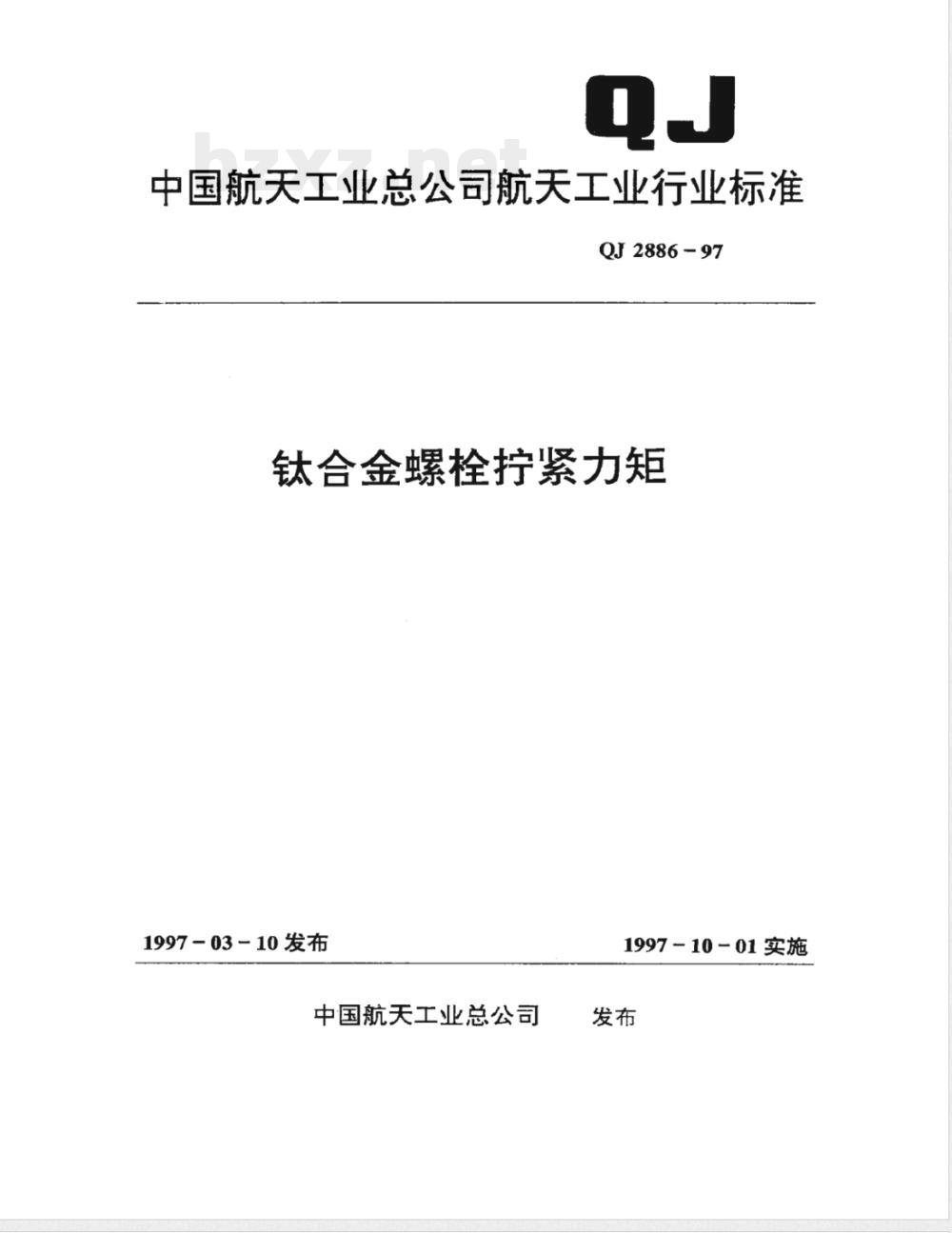

【航天工业行业标准(QJ)】 钛合金螺栓拧紧力矩

中国航天工业总公司航天工业行业标准QJ2886-97
钛合金螺栓拧紧力矩
1997-03-10发布
中国航天工业总公司
1997－10－01实施

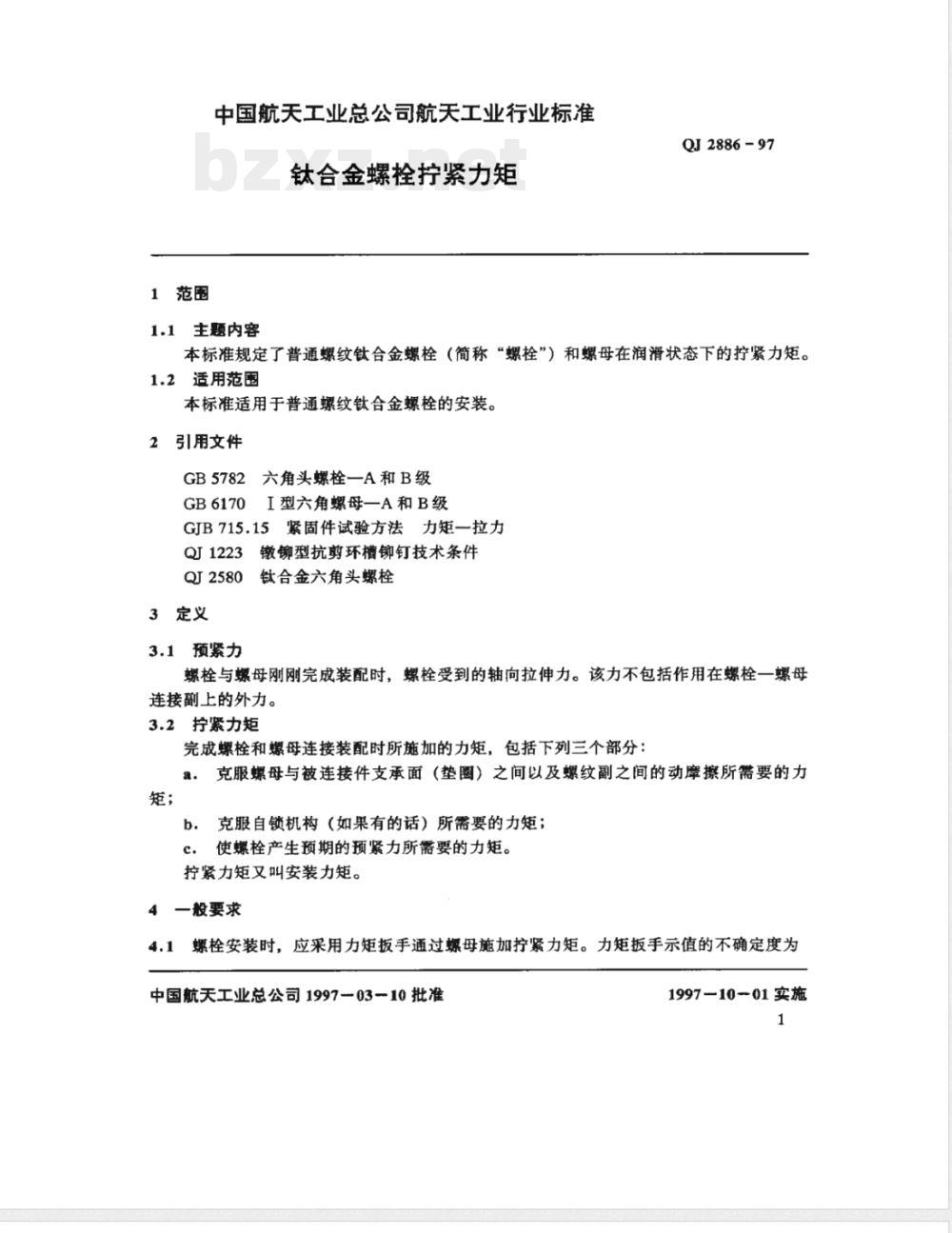

1范围
中国航关工业总公司航关工业行业标准钛合金螺栓拧紧力矩
1.1主题内容
QJ2886-97
本标准规定了普通螺纹钛合金螺栓（简称“螺栓”）和螺母在润滑状态下的拧紧力矩。2适用范围
本标准适用于普通螺纹钛合金螺栓的安装。2
引用文件
GB5782六角头螺栓一A和B级
I型六角螺母一A和B级
GB6170
GJB715.15紧固件试验方法力矩一拉力QJ1223镦铆型抗剪环槽铆钉技术条件QJ2580
钛合金六角头螺栓
3定义
3.1预紧力
螺栓与螺母刚刚完成装配时，螺栓受到的轴向拉伸力。该力不包括作用在螺栓一螺母连接副上的外力。
3.2拧紧力矩
完成螺栓和螺母连接装配时所施加的力矩，包括下列三个部分：克服螺母与被连接件支承面（垫圈）之间以及螺纹副之间的动摩擦所要的力a.
克服自锁机构（如果有的话）所需要的力矩；b.
使螺栓产生预期的预紧力所需要的力矩。c.
拧紧力矩又叫安装力矩。
4一般要求
螺栓安装时，应采用力矩扳手通过螺母施加拧紧力矩。力矩扳手示值的不确定度为4.1
中国航天工业总公司1997一03一10批准1997-10-01实施
±5%。
QJ2886-97
拧紧力矩的范围通常可通过计算得到，计算的方法见附录A（参考件）。4.2
详细要求

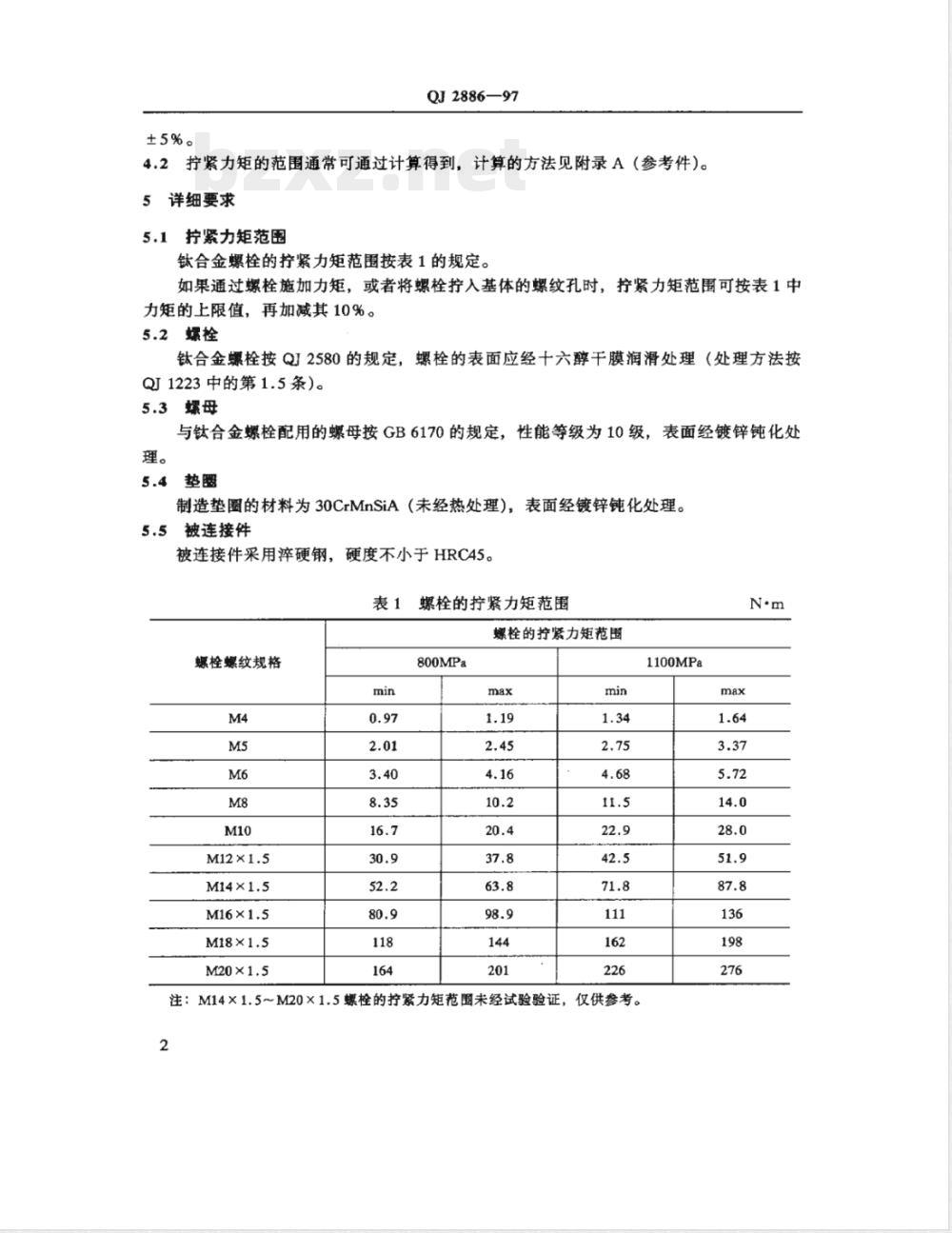

拧紧力矩范围
钛合金螺栓的拧紧力矩范围按表1的规定。如果通过螺栓施加力矩，或者将螺栓拧入基体的螺纹孔时，拧紧力矩范围可按表1中力矩的上限值，再加减其10%。
5.2螺栓
钛合金螺栓按QI2580的规定，螺栓的表面应经十六醇干膜润滑处理（处理方法按Q1223中的第1.5条）。
5.3螺母
与钛合金螺栓配用的螺母按GB6170的规定，性能等级为10级，表面经镀锌钝化处理。
5.4垫圈
制造垫圈的材料为30CrMnSiA（未经热处理），表面经镀锌钝化处理。5.5
被连接件
被连接件采用淬硬钢，
硬度不小于HRC45。
螺栓螺纹规格
螺栓的紧力矩范围
螺栓的拧紧力矩范围
800MPa
注：M14×1.5～M20×1.5螺栓的紧力矩范围未经试验验证，仅供参考。
1100MPa
理论计算
QJ2886—97
附录A
拧紧力矩的计算
（参考件）
计算螺栓拧紧力矩的理论公式见式A1。[2(R3) + datg( + P)]F
3(R2-r2)
r2(R3-r3)μ1 + d2(Pcosβ + μ2nd2)..........(A)
2(rdcosβ-Pμ2)
3(R2-r2)
式中：M
紧力矩，N·m；
设计时确定的预紧力，kN；
螺栓螺纹的公称直径，mm；
螺纹中径，mm；
螺纹螺距，mm；
螺母与被连接件支承面（垫圈）之间的摩擦系数，根据试验或经验确定；螺纹副的摩擦系数，根据试验或经验确定；螺纹牙型半角，（），（对于标准普通螺纹，β=30°）；螺纹升角，（)，tg入=P/(元d2）；螺栓一螺母连接副的当量摩擦角，（\)，tgp为相应的当量摩擦系数，tgp=μr/cosp;
螺母支承面外圆半径，一般情况下，R=0.475S，S为螺母的对边宽度，mm;
螺母支承面内圆半径，r=D/2，D为螺母螺纹的公称直径，mm。工程计算此内容来自标准下载网
在工程应用中，一般可用式A2计算拧紧力矩。M=KdF
式中：K一
·（A2）
当量紧力矩系数，可针对特定的工况条件按GJB715.15规定的试验方法测出；
QJ2886-97
预紧力，一般可按螺栓最小破坏拉力的35%选取，或根据设计要求确定，kN;
d螺栓的公称直径，mm。
附加说明：
本标准由中国航天工业总公司七〇八所提出。本标准由中国航天工业总公司七〇八所负责起草。本标准主要起草人：孙小炎、马显军。中国航天工业总公司
航天工业行业标准
钛合金螺栓拧紧力矩
QI2886-97
中国航天工业总公司第七○八研究所出版发行七○八所排版印刷
1997年10月出版
定价：1.50元
2698821O
